NAUS RAMADERES VAQUÍ: EXECUCIÓ D’ ESTRUCTURA METALICA.
NAU RAMADERA DE 492 M2
Naus ramaderes vaquí:

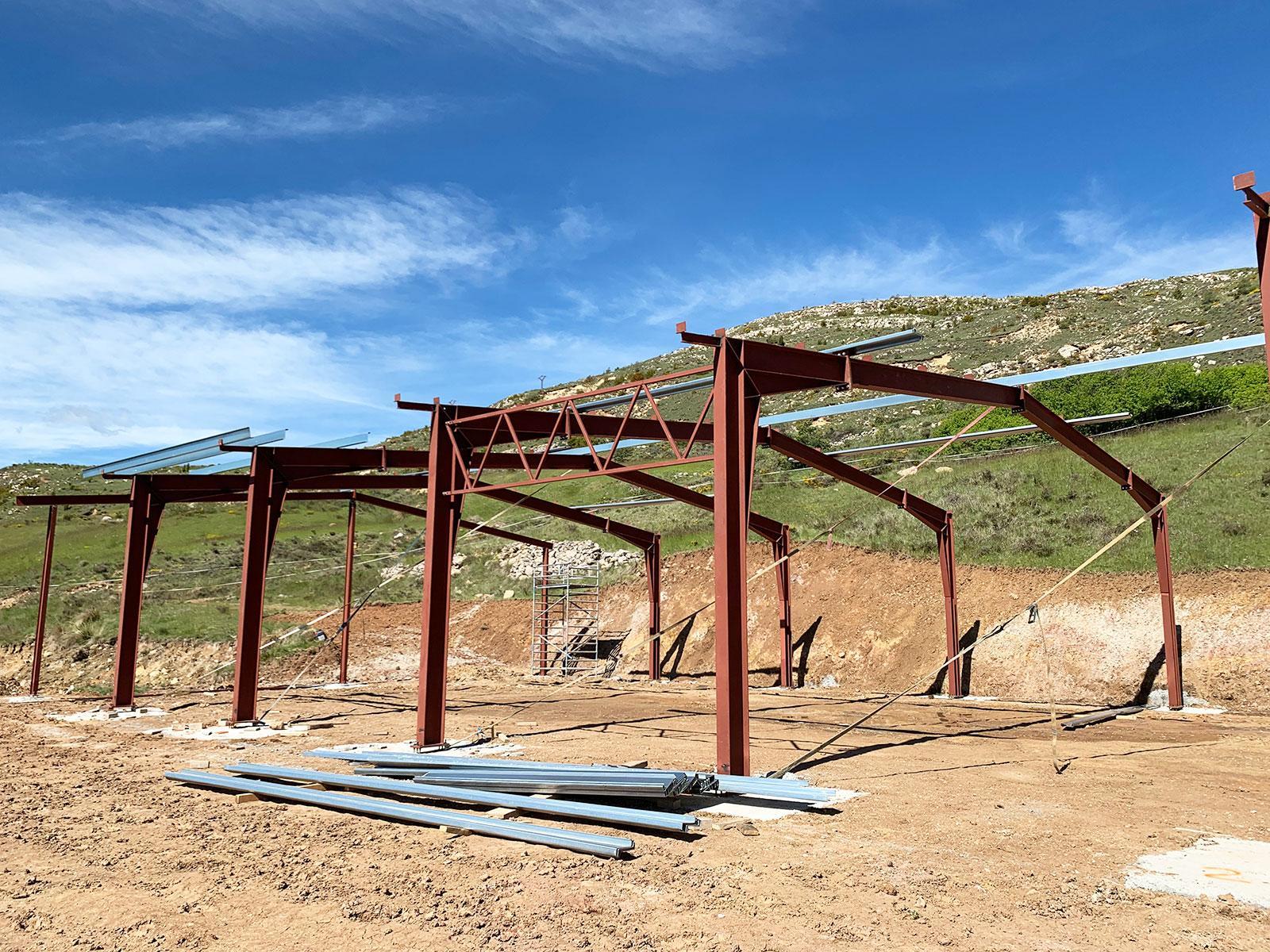

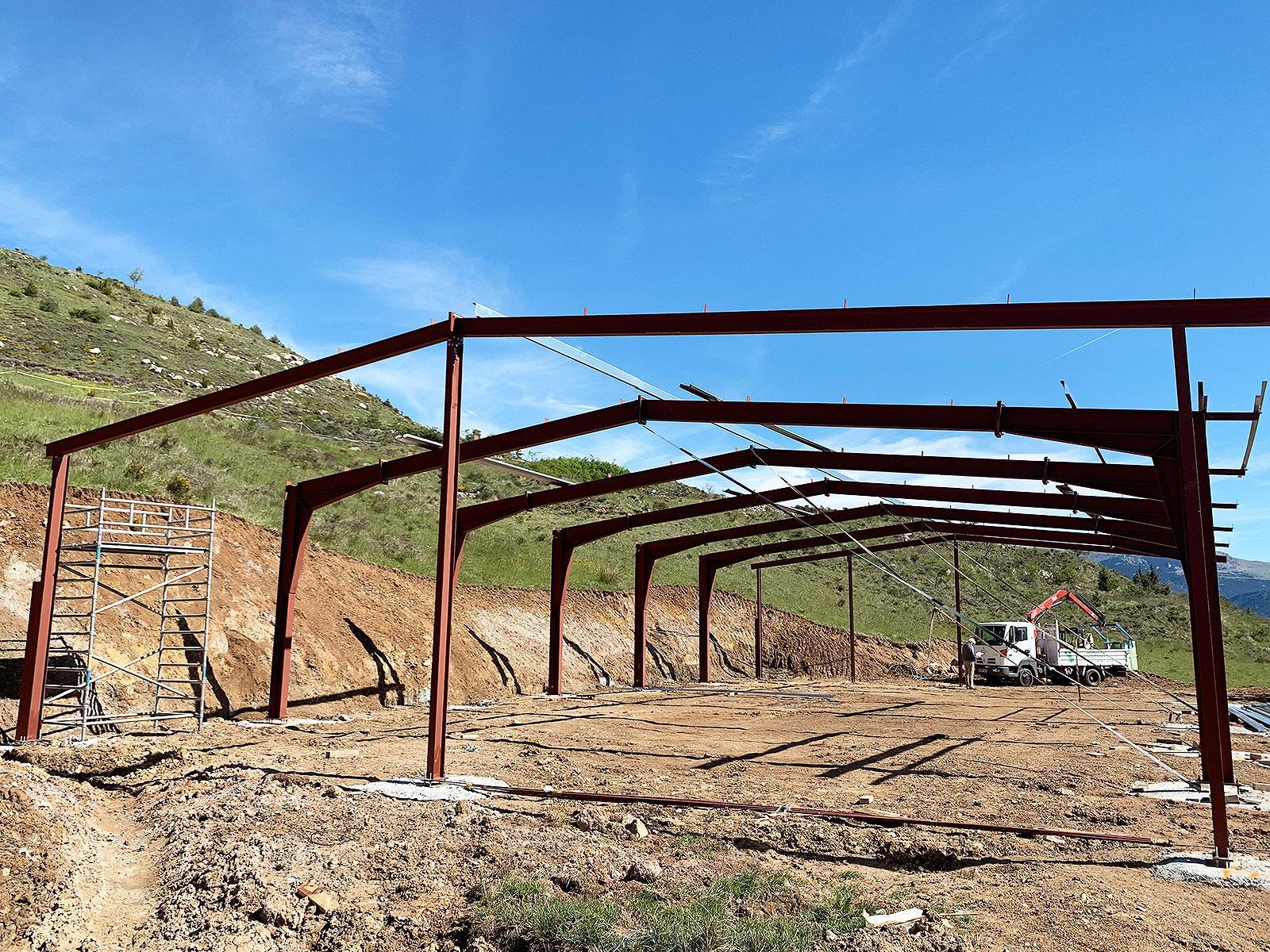

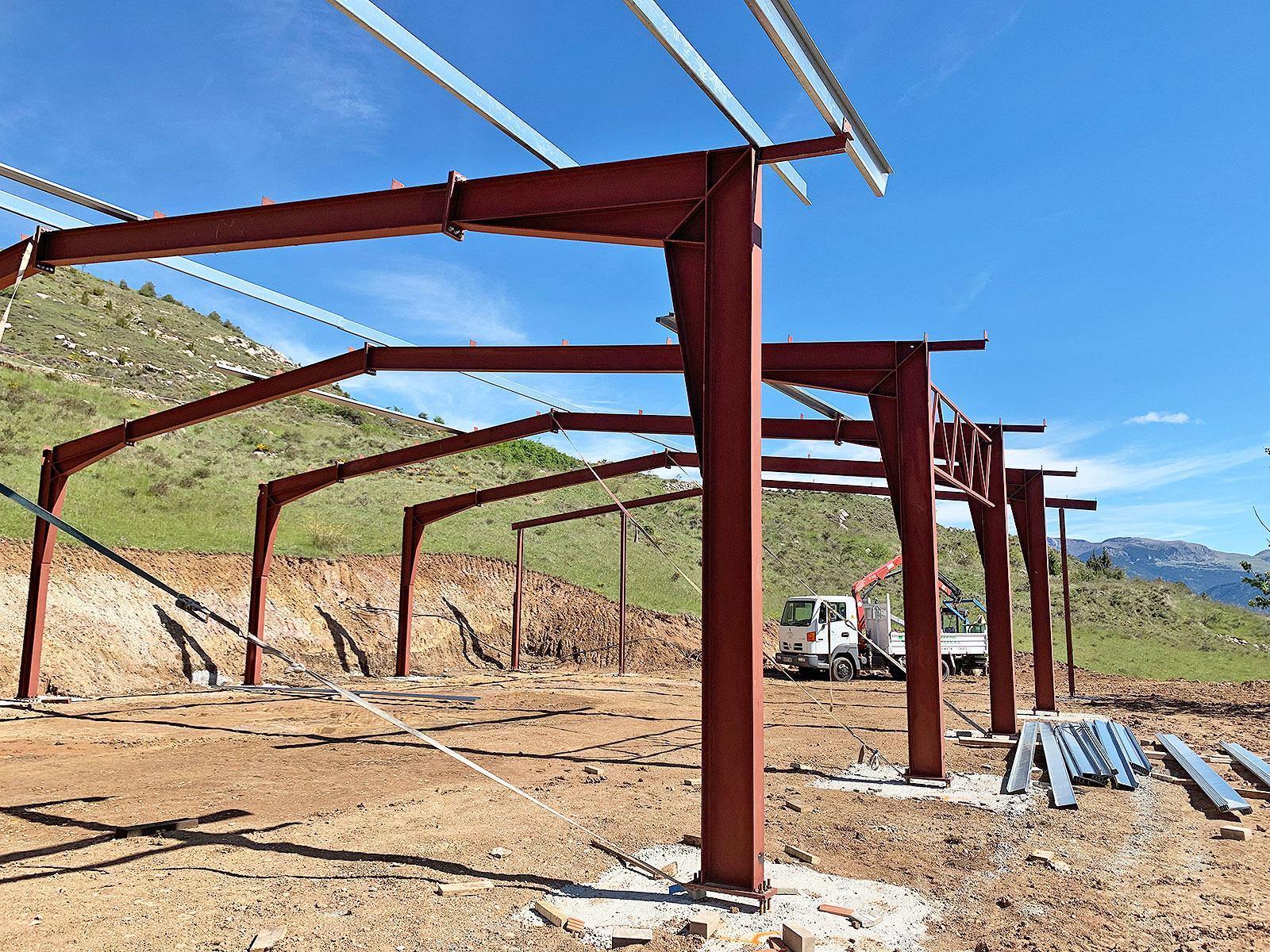

- ESTRUCTURA i COBERTA (executats en obra)
- Perfils d’ acer laminat soldat de bigues, pilars, corretges de coberta, i plaques ancoratge, 492,0 m ² planta
- Coberta de xapa prelacada de 0,6 mm de gruix de xapa i amb 6 ordides de 40 mm de cant, 507,6 m ²
- Rematada del carener amb xapa prelacada plegada de 0,6 mm de gruix i 62 cm de desenvolupament màx.., 30,0 ml
- Tancament de façanes amb placa prefabricada de formigó pretensat de 15 cm, 95,5 m ²
Fonamentació i solera nau ramadera:
- Formigó de neteja H10 de 100 kg/cm2 de resistència a compressió i 10 cmm de gruix, 9,9 m3
- Acer corrugat de qualitat B500S formant parelles o bigues riostres, col·locat a les rases de fonamentació, 1.513,7 kg
- Muntatge plaques ancoratge de pilars i encamillat perquè no es moguin o desplacin durant el formigonat, 16,0 ud
- Formigó per armar H25 (250 kg/cm2 de resistència), abocament i vibrat en rases de fonamentació, 76,4 m3
Hipòtesis considerades naus ramaderes vaquí:
- Dimensions exteriors:
- Ample de la nau 0,20 + 16,40 + 0,20 m. Llargària 30,00 m. Alçada de coberta (a cara exterior de pilar) 4,70 m.
- Localitat Vallcebre. Alçada topogràfica 1242 m. Zona climàtica 2. Càrrega de neu 217 kg/m².
- Nau oberta (o marquesina) des d’un punt de vista del vent, situada en zona eòlica C, i amb grau d’aspror
de l’ entorn tipus 2 que es correspon amb una plana com les de Castella La Manxa.
Estructura ramadera:
- Estructura resolta amb marcs rígids. Considerada com a aïllada des d’ un punt de vista del foc.
- Coberta a 2 aigües. Pendent del 12% o 7 °. Alçada del triangle del carener o hastial 0.98 m.
- Separació entre pòrtics centrals 5,00 m. I separació entre pilars testers 8,20 m.
- El sistema d’ estructura, per a les bigues centrals de coberta, serà pòrtic amb cartelles de cant aprox. 43 cm.
- Pòrtics centrals amb pilars tipus IPE-HEA, i bigues de coberta amb perfils tipus IPE-HEA.
- Pilars testers tipus IPE-HEA i bigues testeres tipus IPE-HEA.
- Alçada lliure al costat dels pilars de pòrtics centrals 3,75 m (només puntualment).
- A més alçada lliure més baixa a les corretges de coberta 4,47 m. Alçada central lliure a bigues 5,09 m.
- Alçada central lliure a les corretges de coberta 5,45 m. (Totes mesures aproximades).
