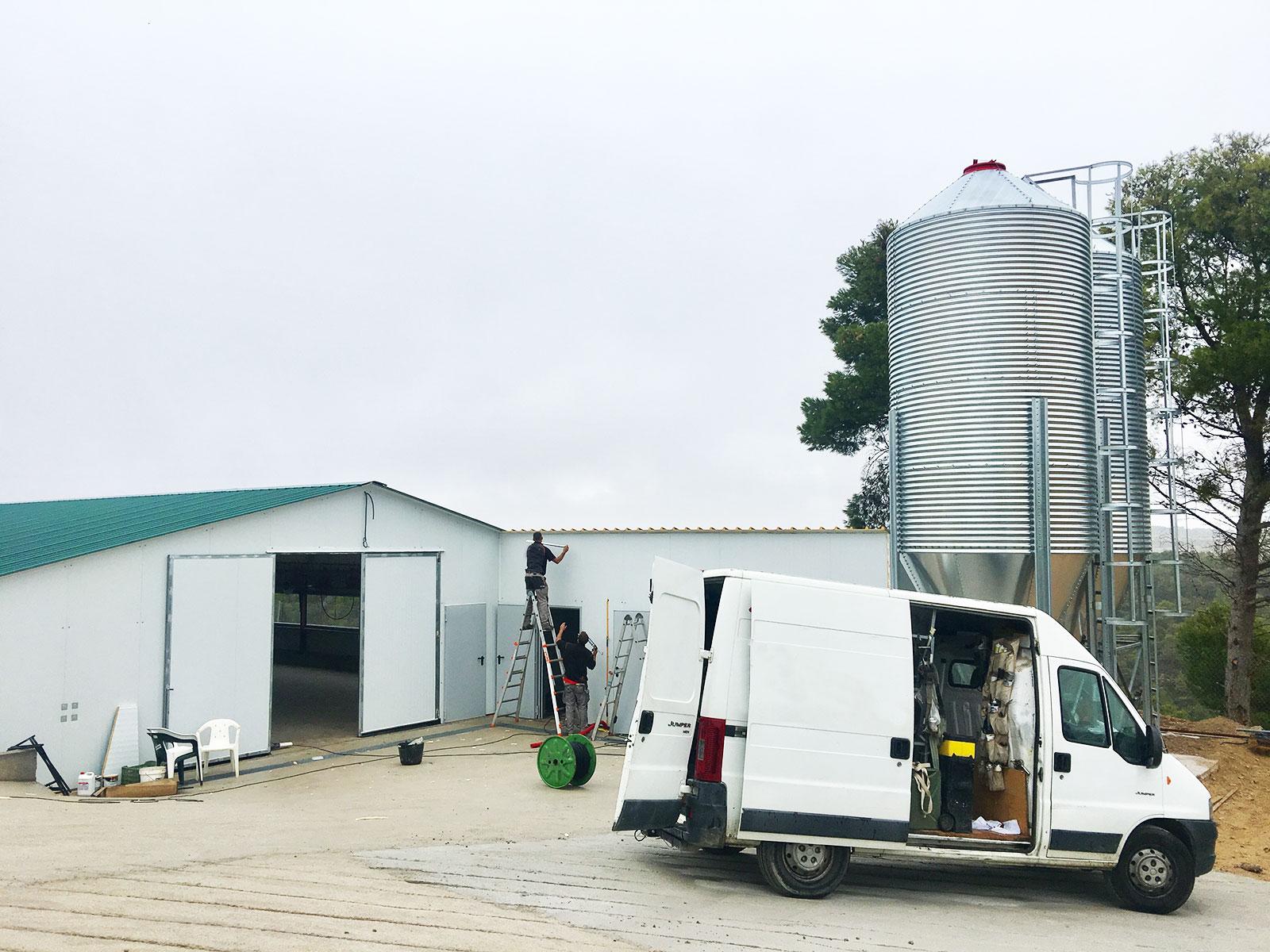

Granja Avícola

Subministrament d ‘ ESTRUCTURA METÀL·LICA laminada cargolada.

ESTRUCTURA (material elaborat, sense muntatge)

Acer laminat de bigues, pilars, corretges cub. i façanes, cargol., + plaques ancoratge, Perfil xapa plegada per a fixació inferior de panell sandvitx de façana, amb 20 cm desarr.màx., Cargols + tuerc. calida 8.8, M11x48mm de mitjana àprox. amb els rosca-viga (a banda els rosca-xapa), Plànols i memòria d’estructura visats per col·legi professional.

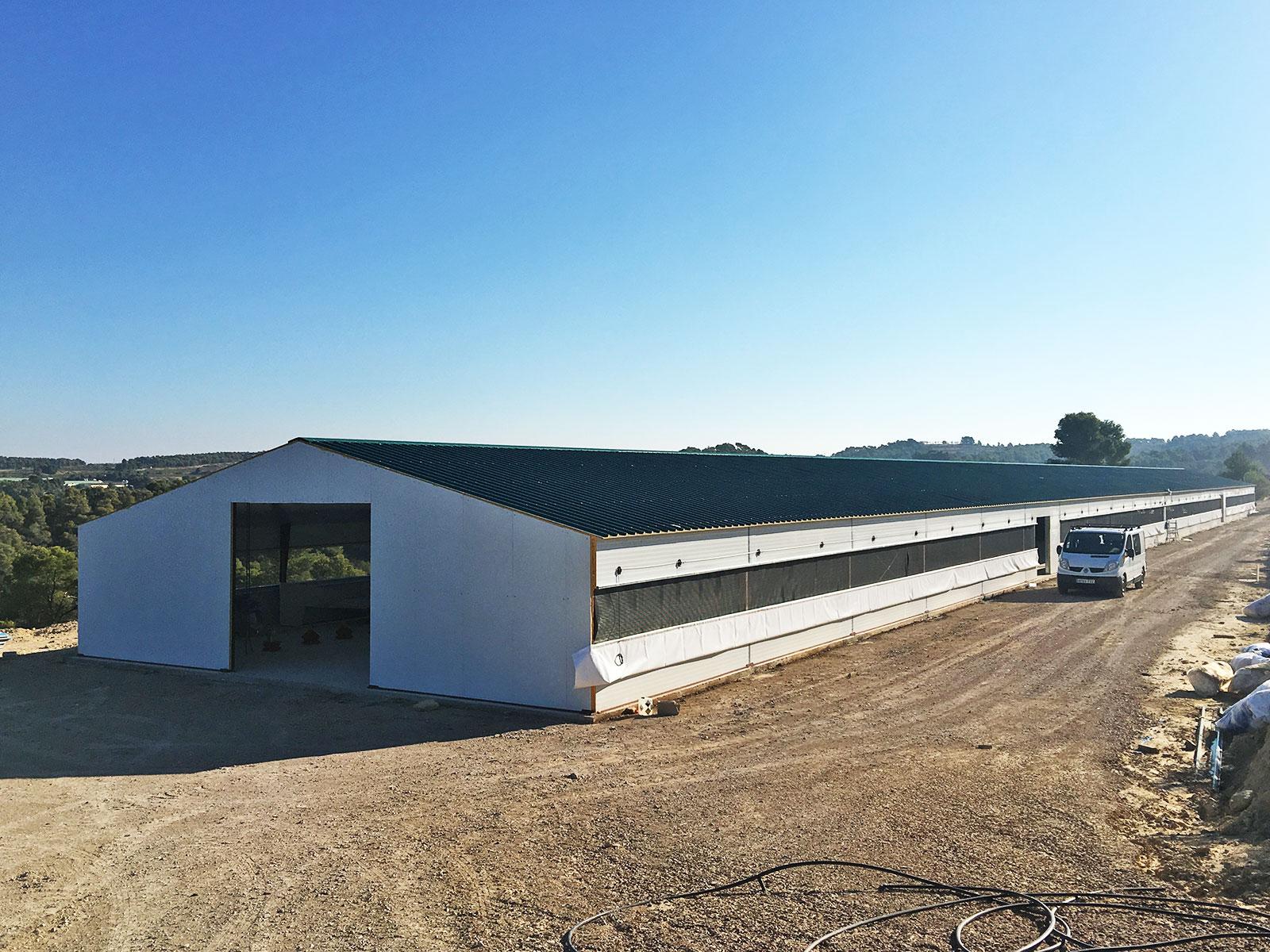

• Dimensions exteriors de la Granja Avícola : Ample 12,5 m. Llarg 112 m. Alçada de coberta (a cara ext.pilar) 2,55 m.
• Dimensions llatzerits: Ample 3 m. Llarg 8 m. m. Alçada al ràfec en el pilar més baix 2,8 m.
• Localitat Batea. Alçada topogràfica 367 m. Zona climàtica 2. Càrrega de neu 59 kg/m².
• Nau tancada, situada en zona eòlica C, i amb grau d’ aspror de l’ entorn tipus 4 que es correspon amb zona
• urbana, industrial o forestal.
• Estructura resolta amb marcs rígids, estant situada en zona no sísmica. Considerada com a aïllada des d’ un punt de vista del foc.
• Coberta a 2 aigües. Pendent del 25% o 14 °. Alçada del triangle del carener o hastial 1,5 m.
• Separació entre pòrtics centrals 5,07 m. I entre pilars testers 4 m.
• El sistema d’ estructura, per a les bigues centrals de coberta, serà pòrtic de perfil simple de cant aprox. 0,16 m.

Pòrtics Granja Avícola

• Pòrtics centrals amb pilars tipus IPE, i bigues de coberta amb perfils tipus IPE.
• Pilars testers tipus IPE i bigues testeres tipus IPE.
• Alçada lliure al costat dels pilars de pòrtics centrals 2,33 m.
• Alçada central lliure a bigues 3,83 m.
• I alçada central lliure a corretges 3,8 m. (Totes aprox.)
• Coberta amb corretges tipus Z i panell sandvitx agropanel de 30 mm. Corretges embegudes en el cant de les bigues.
• S’ ha tingut en compte en el càlcul la càrrega de manteniment de cobertes.
• Alçada del tancament perimetral 2,57 m. Tancament muntat per l’ exterior dels pilars.
• Plaques d’ ancoratge de l’ estructura de coberta i les seves garrotes incloses en l’ acer de l’ estructura.
• Fonamentació amb sabates aïllades, i amb solera necessàriament. Tensió admissible del terreny inicialment considerada 1,5 kg/cm².
• Tot el càlcul de l’estructura es realitzarà complint rigorosament el Codi Tècnic de l’Edificació (CTE), així com amb els EC.- Eurocodis, i per a la fonamentació amb l’EHE.- Instrucció de Formigó Estructural. Granja Avícola
