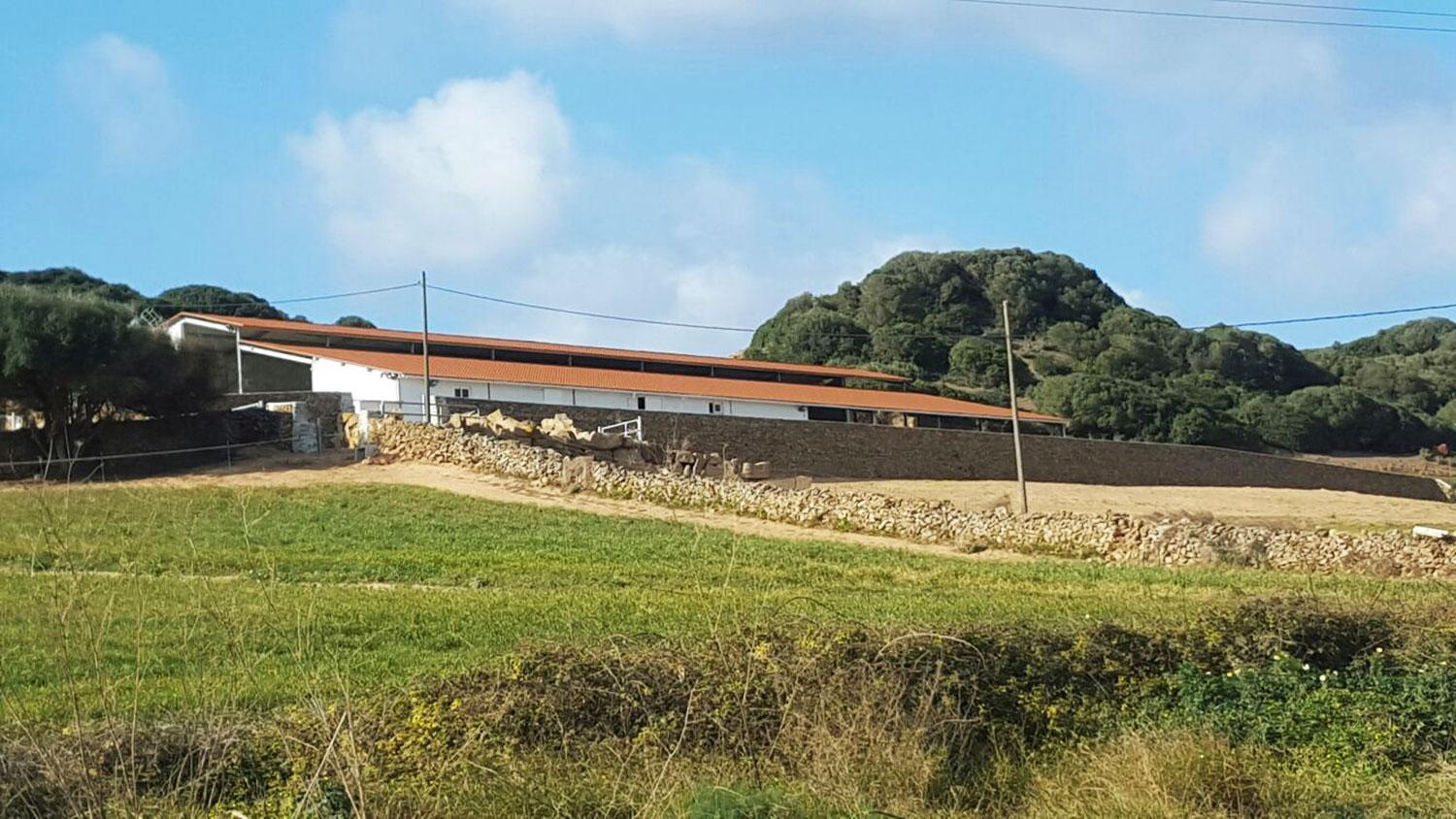

PREU NAU RAMADERA PER A EXPLOTACIÓ AGROPECUÀRIA SÓN NADAL MAHÓN (ILLES BALEARS)
SUBMINISTRAMENT D’ ESTRUCTURA METÀL·LICA LAMINADA CARGOLADA I GALVANITZADA. MARQUESINA RAMADERA A MAÓ (ILLES BALEARS)
Preu nau ramadera:

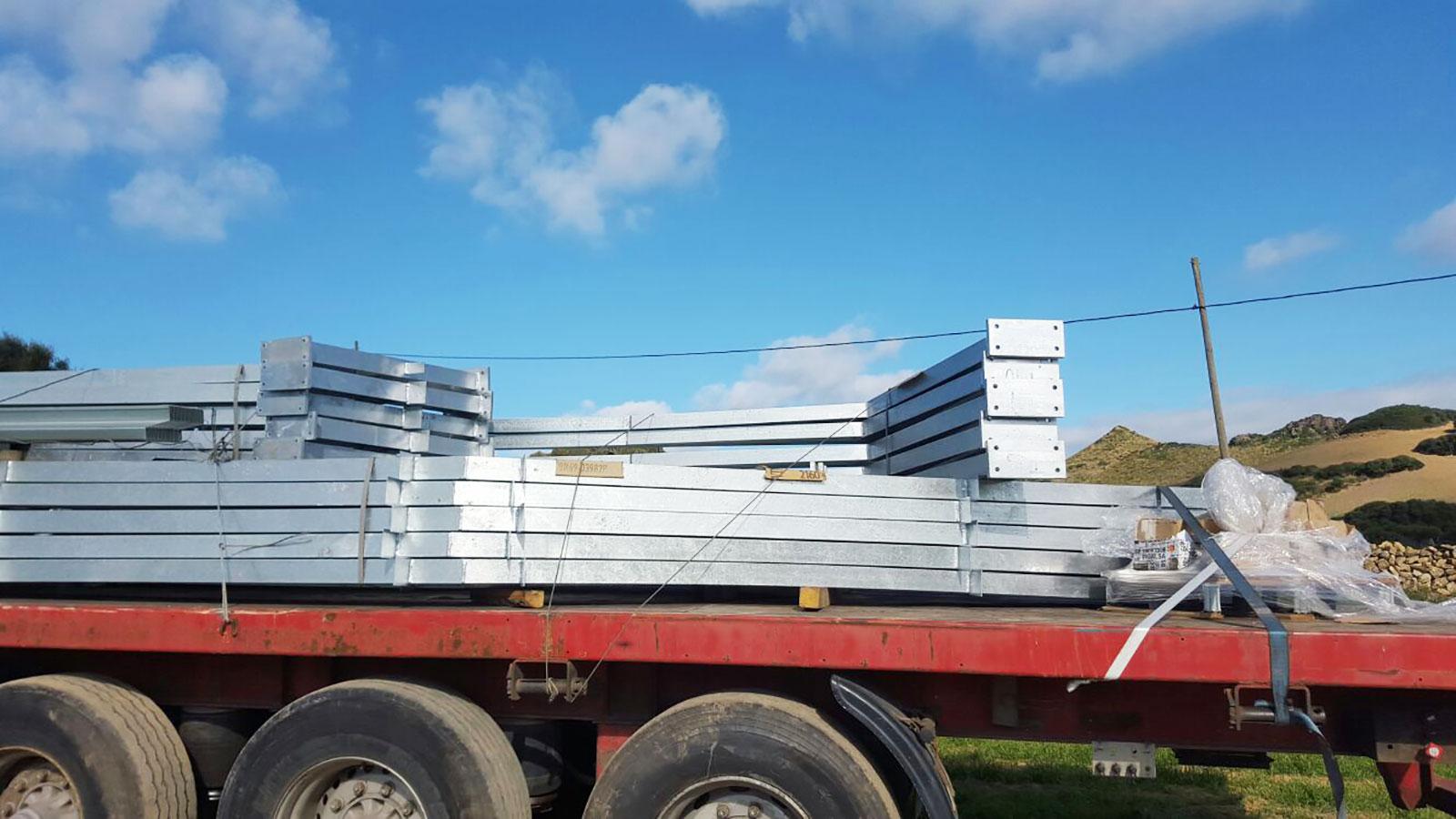

ESTRUCTURA ( material elaborat, sense muntatge)
Acer laminat galvanitzat de bigues, pilars, i corretges coberta, cargol., + plaques ancoratge,
Cargols + tuerc. calida 8.8, M12x51mm de mitjana àprox. amb els rosca-viga (a banda els rosca-xapa),
Plànols i memòria d’ estructura visats per col·legi professional.
HIPÒTESIS CONSIDERADES:
Dimensions exteriors: Ample 0,2 + 5,28 + 7,35 + 5 + 5,25 + 0,2 m. Llarg 45,07 m. Alçada de coberta (a cara ext.pilar) en nau més alta 5,45 m.
Localitat Maó. Alçada topogràfica 40 m. Zona climàtica 5. Càrrega de neu 22 kg/m².
Marquesina, sense tancaments, amb grau d’ obstrucció al pas de l’ aire del 50%, situada en zona eòlica C, i amb grau d’ aspror de l’ entorn tipus 3 que es correspon amb zona rural accidentada amb alguns obstacles aïllats com arbres o alguns edificis.
Estructura resolta amb marcs rígids, i tenint-se en compte en el càlcul que està situada en zona SÍSMICA. Considerada com a aïllada des d’ un punt de vista del foc.
Coberta a 8 aigües. Pendent del 25% o 14 °. Alçada del triangle del carener o hastial 0,92 m.
Separació entre pòrtics centrals 5 m.
El sistema d’ estructura, per a les bigues centrals de coberta, serà pòrtic amb cartelles de cant àprox. 0,3 m.
Pòrtics centrals amb pilars tipus IPE, i bigues de coberta amb perfils tipus IPE.
Una creu Sant Andreu per façana lateral.
Pilars i bigues testeres no n’hi ha.
PREU NAU RAMADERA
En mòdul més alt.
Alçada lliure al costat dels pilars de pòrtics centrals 5,03 m (només puntualment).
Alçada lliure a corretges de la nau 5,34 m.
I Alçada central lliure a bigues 5,96 m.
Alçada central lliure a corretges 6,25 m. (Totes aprox.)

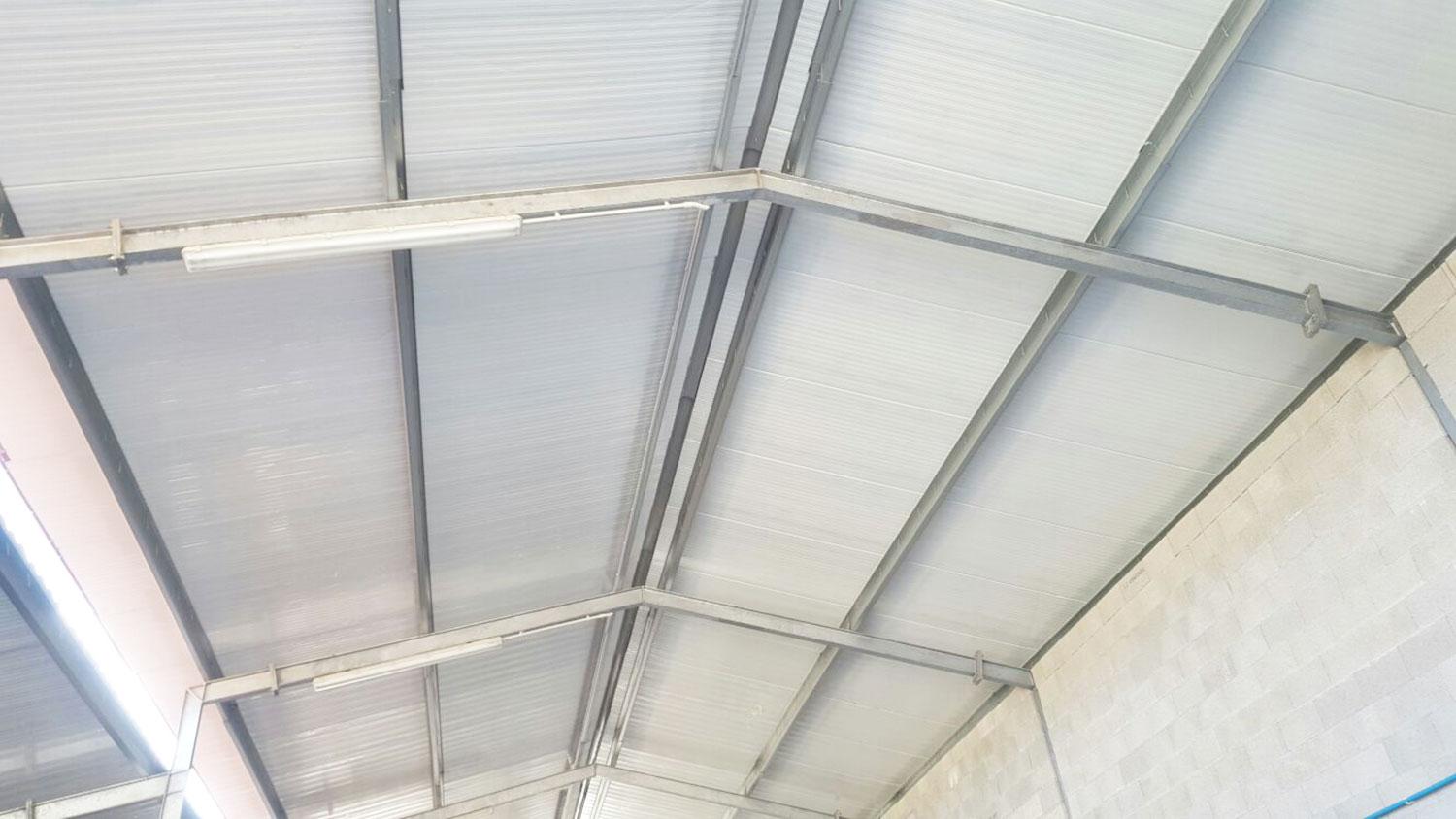

Coberta amb corretges tipus Z i xapa grecada de 40 mm. Corretges muntades per sobre de les bigues dels pòrtics. S’ ha tingut en compte en el càlcul la càrrega de manteniment de cobertes.
Plaques d’ ancoratge de l’ estructura de coberta i les seves garrotes incloses en l’ acer de l’ estructura.
Fonamentació amb sabates aïllades, i amb solera necessàriament. Tensió admissible del terreny inicialment considerada 1,5 kg/cm².
Tot el càlcul de l’estructura es realitzarà complint rigorosament el Codi Tècnic de l’Edificació (CTE),
Així com amb els EC.-Euro codis, i per a la fonamentació amb l’EHE.-Instrucció de Formigó Estructural.
Es va tenir en compte la norma NCSR.- Norma de construcció sismorresistent, en estar en zona sísmica.
