Acer laminat de bigues, pilars, corretges de coberta i façana, + plaques ancoratge.
Coberta de xapa prelacada de 0,6 mm de gruix de xapa i amb 6 ordides de 40 mm de cant.
Placa transparent de coberta de polièster reforçat amb fibra de vidres, ocupant un 10% de la coberta.
Tancament de parets laterals amb xapa galvanitzada i prelacada de 40 mm i 0,6 mm de gruix de xapa.
Rematada de carener, coberta i cantonades de les parets laterals.

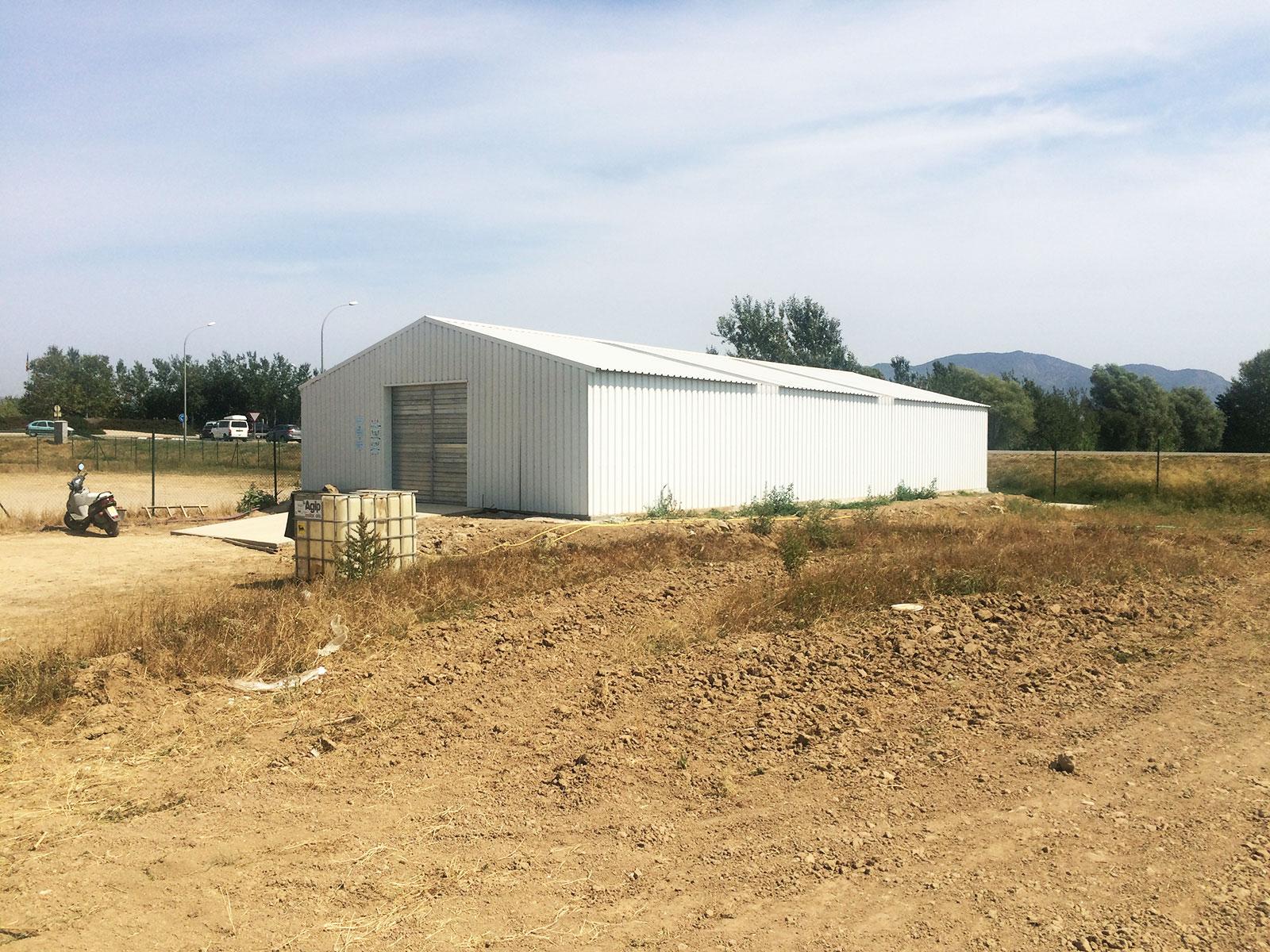

1 porta abatible manual de 3×2,5 m ²
Plànols i memòria de l’ estructura visats pel col.legi professional.
Hipòtesis considerades:
Increment per subministrament de xapa de façanes amb les seves corretges i altres rematades.
Dimensions exteriors: Ample 0,2 + 10 + 0,2 m. Llarg 20 m. Alçada de coberta (a cara ext.pilar) 2,5 m.
Localitat Castelló d’ Empúries. Alçada topogràfica 20 m. Zona climàtica 2.
Càrrega de neu 42 kg/m².
Nau tancada, situada en zona eòlica C, i amb grau d’ aspror de l’ entorn tipus 3 que es correspon amb zona rural accidentada amb alguns obstacles aïllats com arbres o alguns edificis.
Estructura resolta amb marcs rígids, i tenint-se en compte en el càlcul que està situada en zona SÍSMICA.
Considerada com a aïllada des d’ un punt de vista del foc.
Coberta a 2 aigües. Pendent del 25% o 14 °. Alçada del triangle del carener o hastial 1,19 m.
Separació entre pòrtics centrals 6,53 m. I entre pilars testers 4,76 m.
Sistema d’ estructura Preu m2 nau agrícola
El sistema d’ estructura, per a les bigues centrals de coberta, serà pòrtic amb cartelles de cant àprox. 0,27 m.

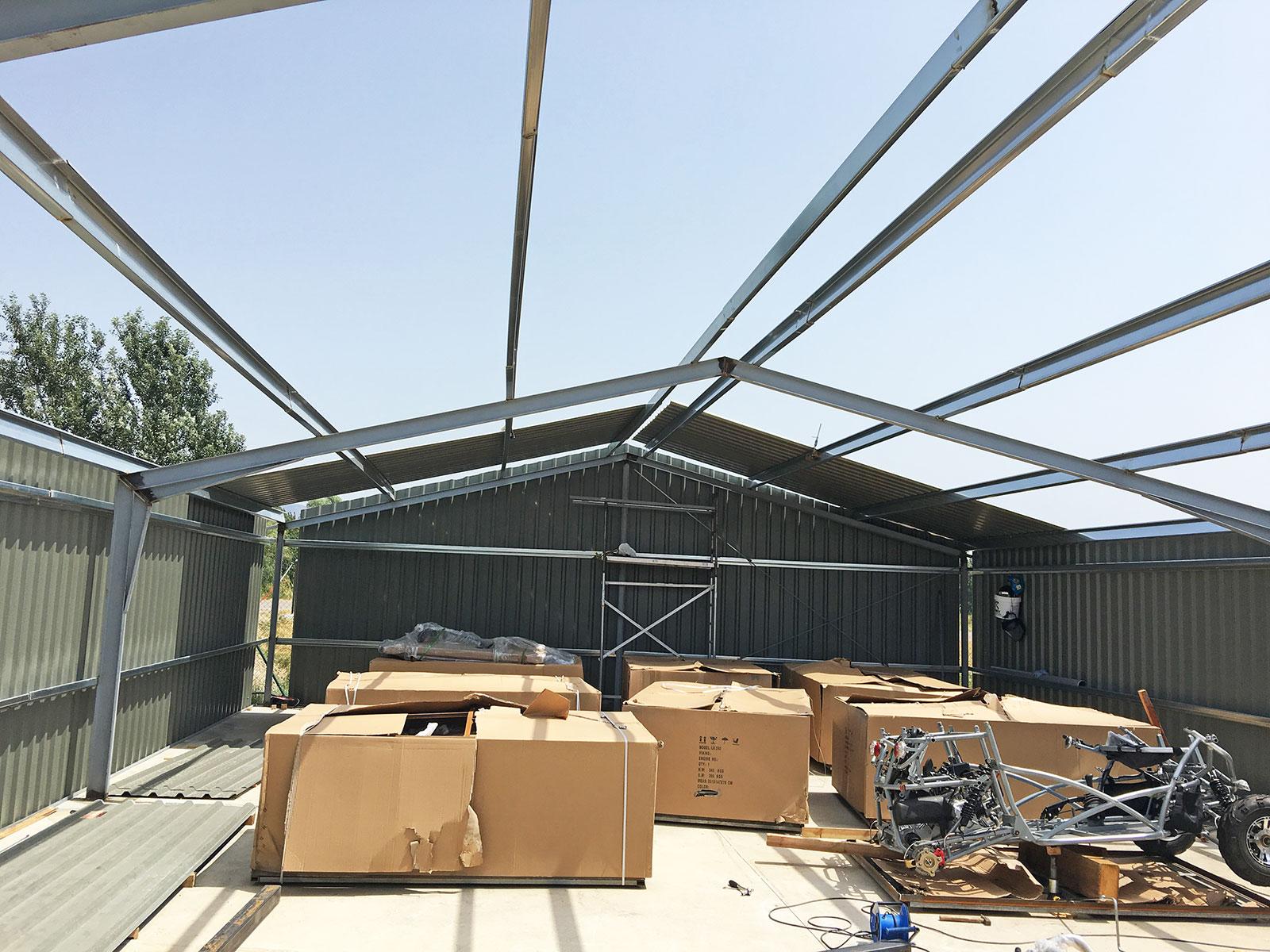

Pòrtics centrals amb pilars tipus IPE, i bigues de coberta amb perfils tipus IPE.
Pilars testers tipus IPE i bigues testeres tipus IPE.
Alçada lliure al costat dels pilars de pòrtics centrals 2,11 m (només puntualment).
A més alçada lliure a corretges de la nau 2,39 m.
Alçada central lliure a bigues 3,31 m. Alçada central lliure a corretges 3,57 m. (Totes aprox.)

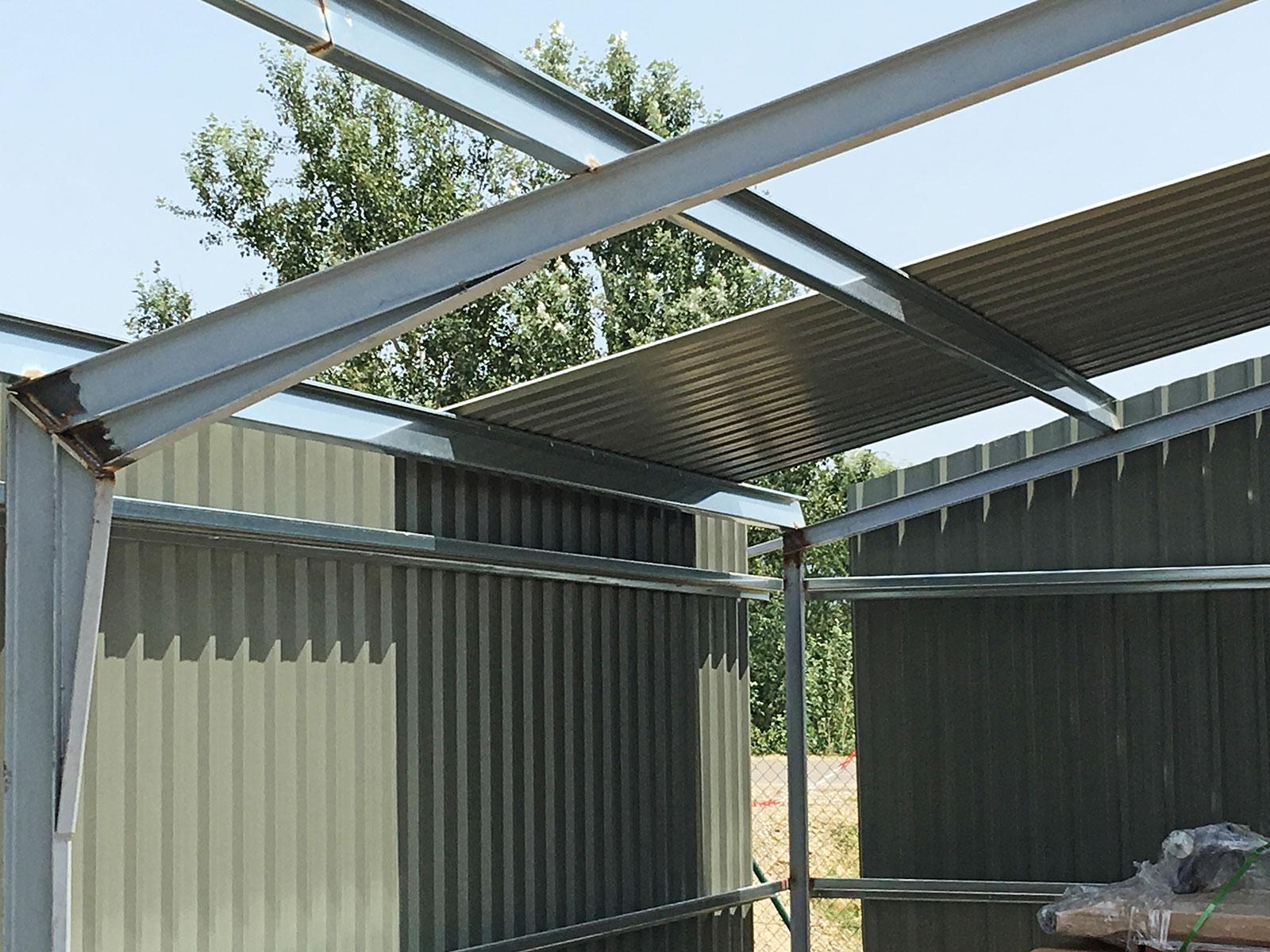

Coberta amb corretges tipus Z i xapa grecada de 40 mm. Corretges muntades per sobre de les bigues dels pòrtics.
S’ ha tingut en compte en el càlcul la càrrega de manteniment de cobertes.
Alçada del tancament perimetral 2,51 m. Tancament muntat per l’ exterior dels pilars.
Plaques d’ ancoratge de l’ estructura de coberta i les seves garrotes incloses en l’ acer de l’ estructura.
Fonamentació amb sabates aïllades, i amb solera necessàriament. Tensió admissible del terreny inicialment considerada 1,5 kg/cm².
Tot el càlcul de l’estructura es realitzarà complint rigorosament el Codi Tècnic de l’Edificació (CTE), així com amb els EC.- Eurocodis, i per a la fonamentació amb l’EHE.- Instrucció de Formigó Estructural. Es va tenir en compta la norma NCSR.- Norma de construcció sismorresistent, en estar en zona sísmica. Preu m2 nau agrícola 01
