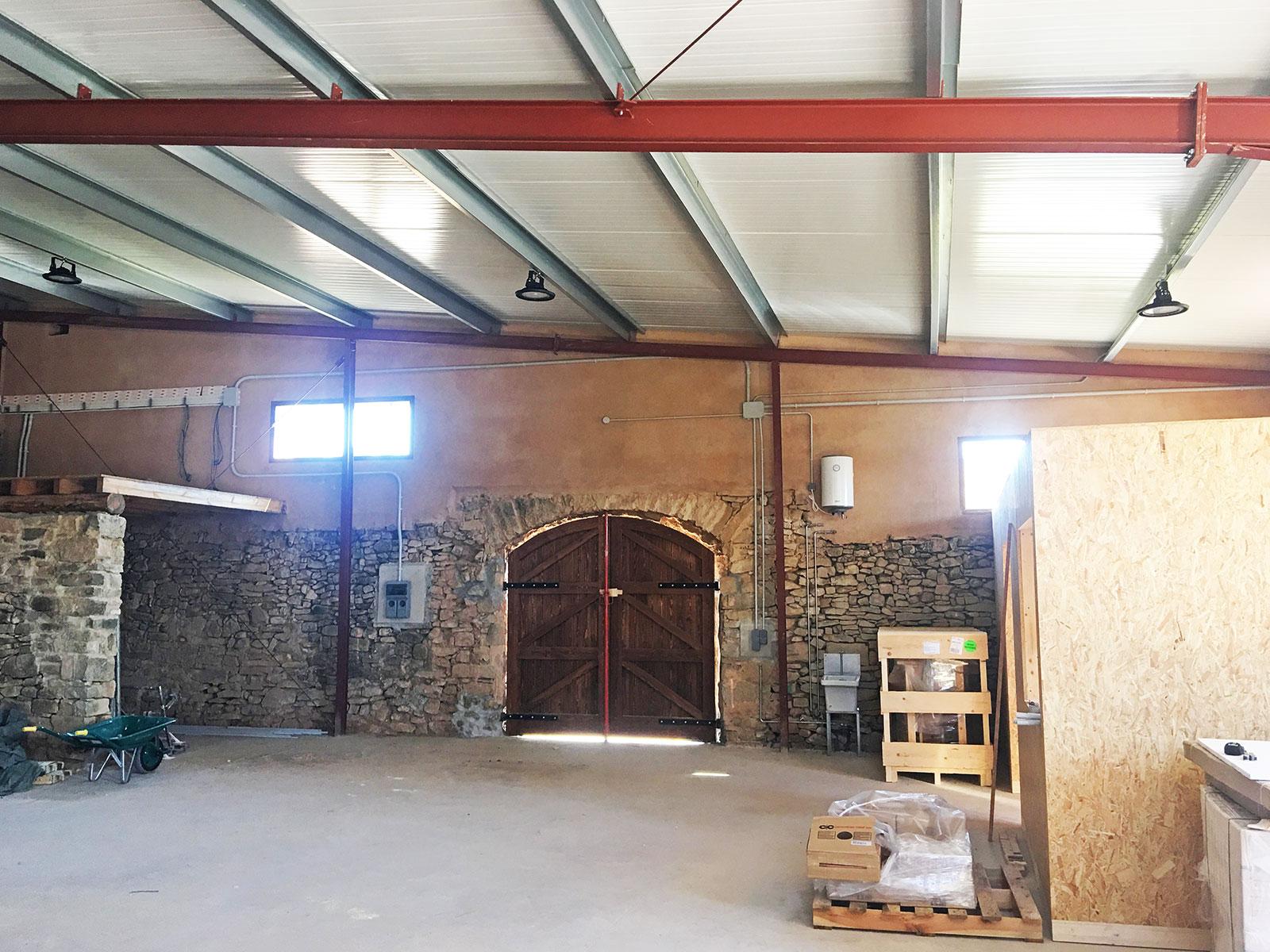

MAGATZEM AGRICOLA AMB ESTRUCTURA METÀL·LICA Magatzem agrari a Lleida construcció de naus agrícoles amb estructura metàl·lica i tancament de prefabricat de formigó +INFO
CONSTRUCCIÓ DE NAUS AGRÍCOLES BARATES AL MILLOR PREU
Naus agrícoles barates hipòtesis considerades:
- Dimensions exteriors: Ample de la nau 16,00 m. Llargària 13,50 m. Alçada de coberta (a cara exterior de pilar)
4,00 m. baixa i 5,60 m. part alta. - Voladissos: 2 voladissos de 0,50 m en els testers de 16,00 m. i 1 voladís de 0,50 en un lateral de 13,50 m.
FONAMENTACIÓ i SOLERA NAUS AGRÍCOLES BARATES
- Fonamentació de formigó H25 (250 kg/cm2 de resistència), amb la seva ferralla (acer corrugat de qualitat B500S formant parelles o bigues riostres, col·locat a les rases de fonamentació), col·locació de plaques d’ancoratge dels pilars i replanteig.
- 216 m ² solera de 15cm. de formigó H25, polit, amb mallat interior (sense encaixat),• Naus agrícoles barates
- Localitat Solivella. Alçada topogràfica 493 m. Zona climàtica 2. Càrrega de neu 72 kg/m².
- Nau tancada des d’ un punt de vista del vent, situada en zona eòlica C, i amb grau d’ aspror de l’ entorn tipus 3 que es correspon amb un paisatge accidentat o bé pla, amb arbres aïllats o petites construccions aïllades a uns 100 o 200 m de distància o menys.
- Estructura resolta amb marcs rígids. Considerada com a aïllada des d’ un punt de vista del foc.
- Coberta a 1 aigües. Pendent del 10% o 7 °.
Naus agrícoles barates pòrtics.
- Separació entre pòrtics centrals 6,75 m. I separació entre pilars testers 5,33 m.
- El sistema d’ estructura, per a les bigues centrals de coberta, serà pòrtic amb cartelles de cant aprox. 32 cm.
- Pòrtics centrals amb pilars tipus IPE, i bigues de coberta amb perfils tipus IPE.
- Pilars testers tipus IPE i bigues testeres tipus IPE.
- Coberta amb corretges tipus Z i panell sandvitx de 30 mm. Corretges muntades per sobre de les bigues dels pòrtics.
- S’ ha tingut en compte en el càlcul la càrrega de manteniment de cobertes.
- Alçada del tancament perimetral de pedra 4.77 m. (per compte del client).
- Tancament per fora dels pilars.
- Estructura preparada per a suport de plaques solars.
- Plaques d’ ancoratge de l’ estructura de coberta, i les seves garrotes o perns, inclosos en l’ acer de l’ estructura.
- Fonamentació amb solera necessàriament. Tensió admissible del terreny inicialment considerada 1.5 kg/cm².
- Tot el càlcul de l’ estructura es realitzarà complint rigorosament amb el CTE.- Codi Tècnic de l’ Edificació espanyol, així com amb els EC.- Eurocodigos, i per a la fonamentació amb l’ EHE.- Instrucció de Formigó Estructural d’ Espanya. Naus agrícoles barates
