CONSTRUCCIÓ DE MAGATZEM AGRARI A LLEIDA

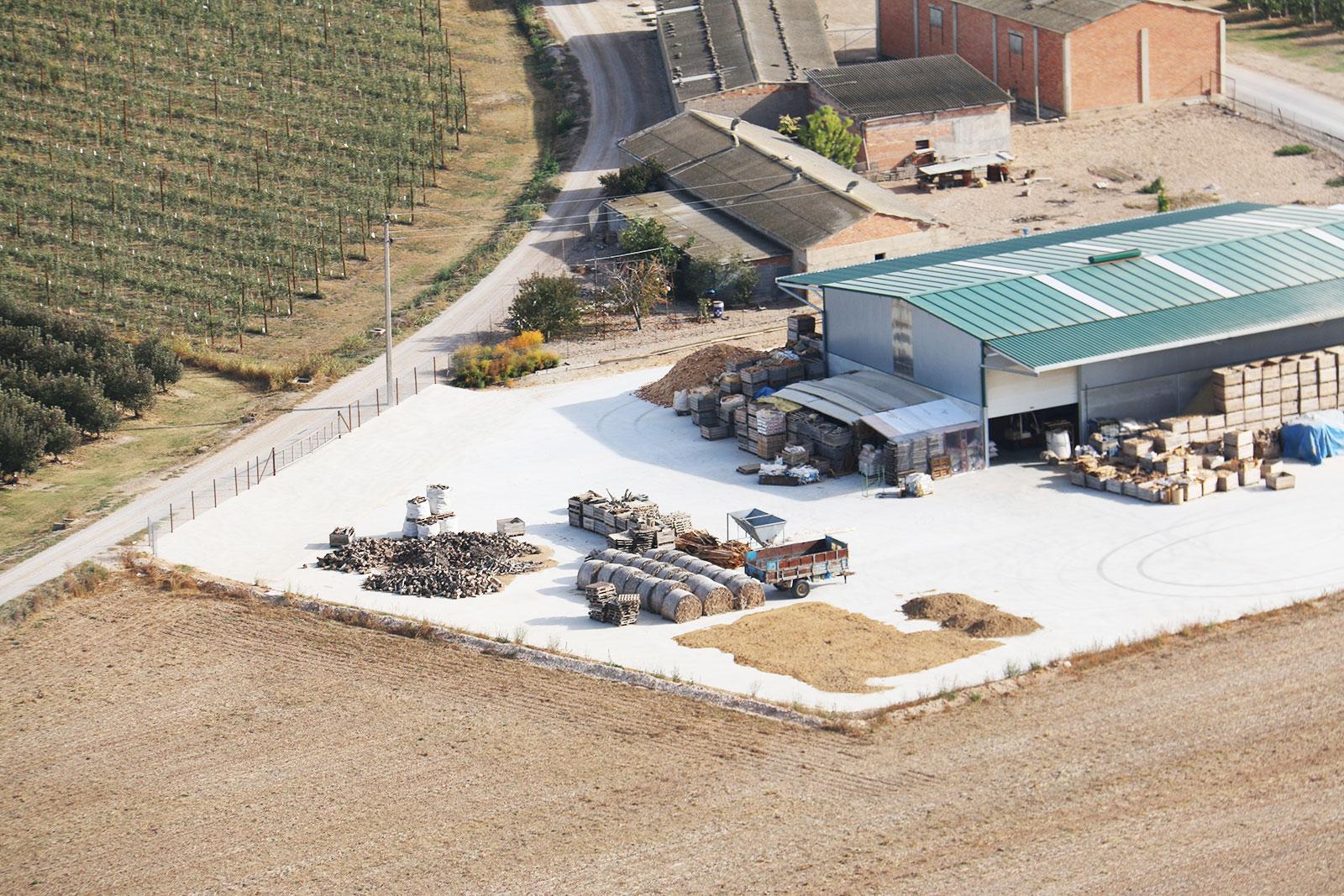

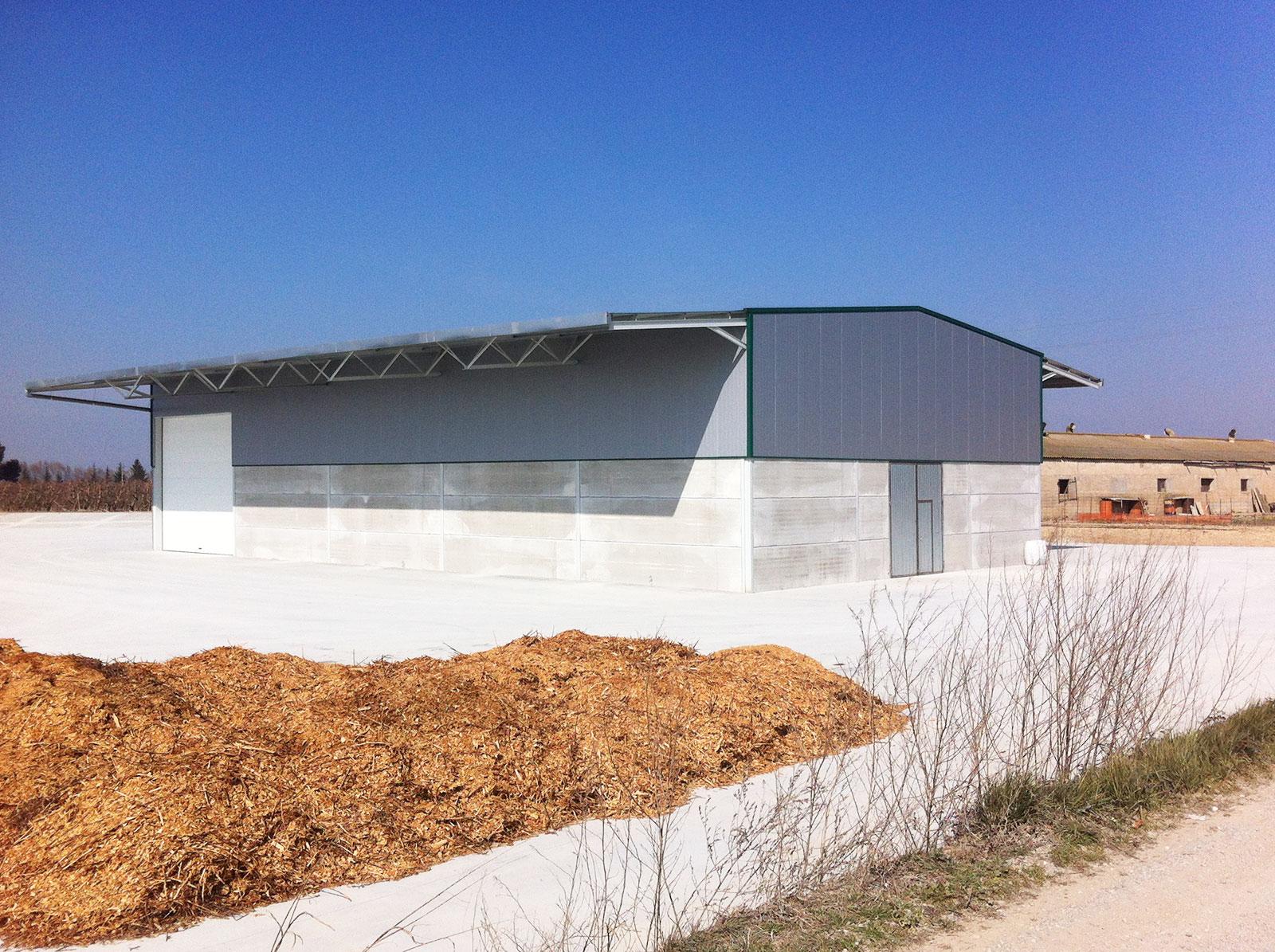

EXECUCIÓ D’ESTRUCTURA METÀL·LICA LAMINADA SOLDADA NAU AGRÍCOLA A BARBENS (LLEIDA)
Magatzem agrari:
ESTRUCTURA, TANCAMENTS i COBERTA PER A MAGATZEM AGRARI (executats en obra).
llegir més- Acer laminat de bigues, pilars, corretges cub. i façanes, soldat, + plaques ancoratge,
- Panell de coberta SW, 30 mm prelacat, PUR de 40 kg/m3, xapes 0,4/0,4 mm,
- Coberta de 2 adossats, amb xapa grecada prelacada 40 mm de greca i 0,6 mm de xapa,
- Lucernaris de coberta de policarbonat cel·lular de 30 mm (6 % de coberta de la nau),
- Lluernaris en faldons de façana de policarbonat cel·lular,
TANCAMENTS MAGATZEM AGRÍCOLA
- Tancament d’hastials de panell SW, 35 mm prelacat, PUR de 40 kg/m3, xapes 0,4/0,4 mm,
- A més tancament de faldó de panell SW, 35 mm prelacat, PUR de 40 kg/m3, xapes 0,4/0,4 mm,
- Tancament lateral de placa alveolar prefabricada de formigó pretensat de 15 cm de gruix,
- Rematada de carener amb xapa plegada de 0,6 mm i 62 cm de desenvolupament màx.,
- A més Rematada de coberta amb hastials, amb xapa plegada de 0,6 mm i 62 cm desenvolupament màx.,
- Rematada vora inferior de faldons amb tancament amb xapa plegada de 0,6 mm i 20 cm desenvolupament màx.,
- També Rematada de cantonades de façanes, amb xapa plegada de 0,6 mm i 62 cm desenvolupament màx.,
- Canaló de xapa simple amb boques per a baixants. 80 cm de desenvolupament màxim.,
- Baixant de canaló d’ alumini lacat de 333 mm de desenvolupament màx.,
- 1 porta seccional manual de 5,77×5,5 m ²,
- A més 1 porta abatible manual de 2,96×3,65 m ²,
- 1 airejador estàtic de coberta allargat en carener,
- Plànols i memòria d’ estructura visats per col·legi professional.
HIPÒTESIS CONSIDERADES DEL MAGATZEM AGRARI:
- Dimensions exteriors: Ample 0,2 + 16 + 0,2 m. Llarg 30 m. Alçada de coberta (a cara ext.pilar) 7 m.
- Dimensions adossats: Ample 5 m. Llarg 29,82 m. m. Alçada al ràfec en el pilar més baix 6,5 m.
- Localitat Barbens. Alçada topogràfica 285 m. Zona climàtica 2. Càrrega de neu 55 kg/m².
- Nau tancada, situada en zona eòlica C, i amb grau d’ aspror de l’ entorn tipus 2 que es correspon amb terreny rural pla sense obstacles. VENTS MOLT FORTS.
- Estructura resolta amb marcs rígids, estant situada en zona no sísmica. Considerada com a aïllada des d’ un punt de vista del foc.
- Coberta a 2 aigües. Pendent del 10% o 5,7 °. Alçada del triangle del carener o hastial 0,79 m.
- Separació entre pòrtics centrals 5,96 m. I entre pilars testers 5,24 m.
- El sistema d’ estructura, per a les bigues centrals de coberta, serà gelosia de cant 0,84 m.
PORTICS I PILARS D’ UN MAGATZEM AGRARI
- Pòrtics centrals amb pilars tipus IPE, i gelosies amb perfils tipus L.
- Pilars testers tipus IPE i bigues testeres tipus IPE.
- Alçada lliure al costat dels pilars de pòrtics centrals 6,06 m (només puntualment).
- A més Alçada lliure a corretges de la nau 6,9 m.
- Alçada central lliure a gelosies 6,77 m. Alçada central lliure a corretges 7,69 m. (Totes aprox.)
- Coberta amb corretges tipus Z i panell sandvitx de 30 mm. Corretges muntades per sobre de les bigues dels pòrtics.
- S’ ha tingut en compte en el càlcul la càrrega de manteniment de cobertes.
- Alçada del tancament alveolar perimetral 3,6 m. Tancament encaixat entre les ales dels pilars.
- Plaques d’ ancoratge de l’ estructura de coberta i les seves garrotes incloses en l’ acer de l’ estructura.
- Fonamentació amb sabates aïllades, i amb solera necessàriament. Tensió admissible del terreny inicialment considerada 1,5 kg/cm².
- Tot el càlcul de l’estructura es realitzarà complint rigorosament el Codi Tècnic de l’Edificació (CTE), així com amb els EC.- Eurocodis, i per a la fonamentació amb l’EHE.- Instrucció de Formigó Estructural.
