PREU NAU AGRÍCOLA: EXECUCIÓ D’ ESTRUCTURA METALICA.

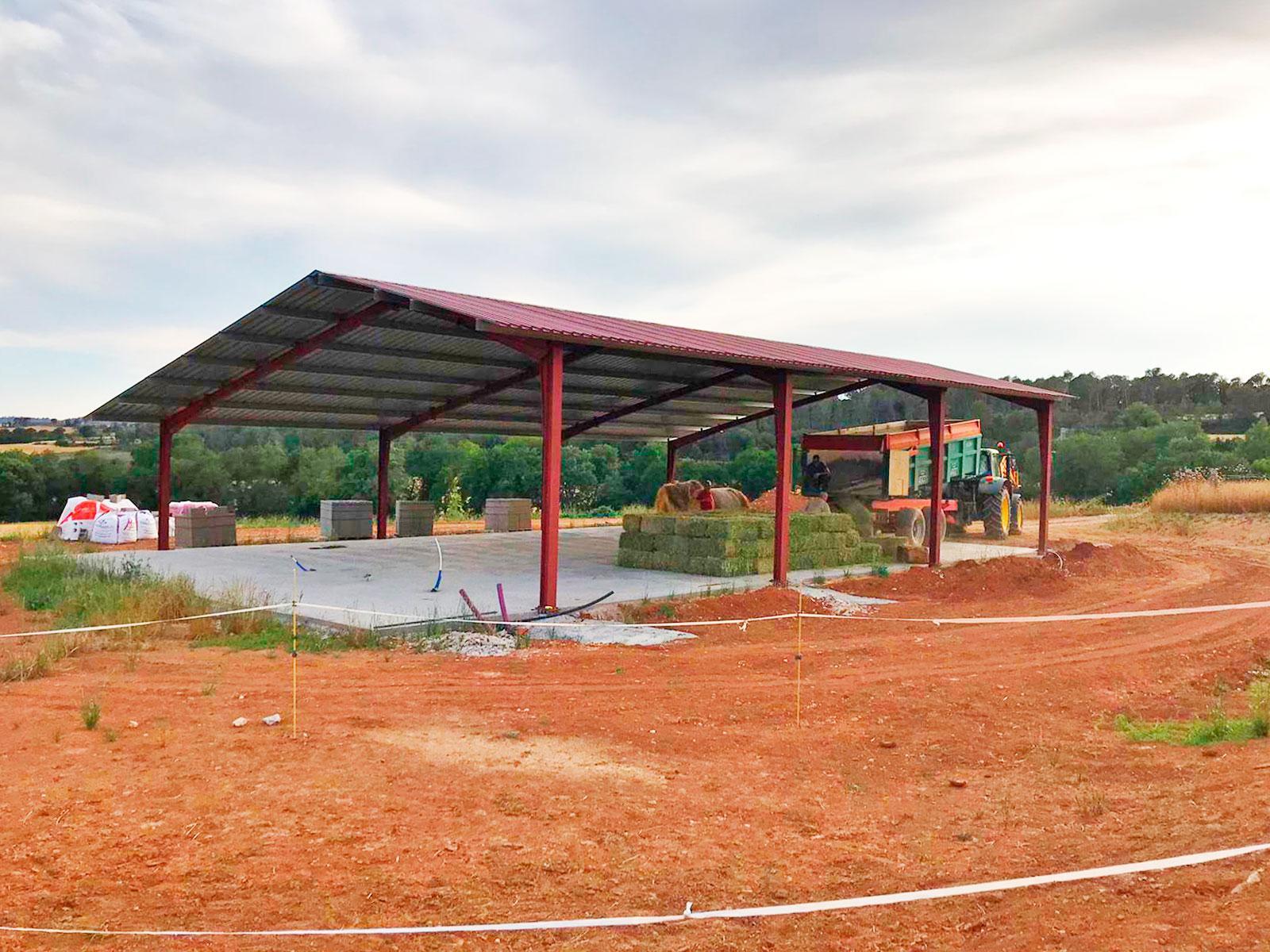

NAU AGRÍCOLA DE 294 M ²
Preu nau agrícola:
- Perfils d’ acer laminat cargolat de bigues, pilars, corretges de coberta, i plaques ancoratge.
- Coberta de xapa prelacada de 0,6 mm de gruix de xapa i amb 6 ordides de 40 mm de cant.
- Rematada del carener amb xapa prelacada plegada de 0,6 mm de gruix i 62 cm de desenvolupament màx.
Fonamentació i solera:
- Formigó de neteja H10 de 100 kg/cm2 de resistència a compressió i 10 cmm de gruix, 4,3 m3
- Acer corrugat de qualitat B500S formant parelles o bigues riostres, col·locat a les rases de fonamentació, 649,9 kg
- Muntatge plaques ancoratge de pilars i encamillat perquè no es moguin o desplacin durant el formigonat, 14,0 ud
- Formigó per armar H25 (250 kg/cm2 de resistència), abocament i vibrat en rases de fonamentació, 29,1 m3
Inclou en el preu m2 nau agrícola:
- Càlcul d’estructura i fonamentació per enginyer superior especialitzat en estructura metàl·liques i de formigó, amb ampli currículum (es pot veure en patec).
- Visat per Col·legi Professional amb assegurança de responsabilitat civil de 3.000.000 €;
- Pintura antioxidant de l’acer laminat de color marró (recomanat),
- Corretges galvanitzades.
- Color de panells o xapes a triar dins de la gamma normal del nostre proveïdor.
- Mitjans auxiliars de muntatge; mitjans d’elevació amb camió ploma i plataformes elevadores (si fossin necessàries) considerant sempre que hi ha accés lliure a tot el recinte interior i exterior de la nau.
- Transport dels materials assenyalats anteriorment considerant que hi ha accés lliure fins a la nau.
- Estructura preparada per a unió en obra mitjançant cargols.
Hipòtesis considerades:
- Dimensions exteriors:
- Ample de la nau 0,20 + 14,00 + 0,20 m. Llargària 21,00 m. Alçada de coberta (a cara exterior de pilar) 4,30 m.
- Localitat Vilafreser. Alçada topogràfica 108 m. Zona climàtica 2. Càrrega de neu 49 kg/m².
- Nau oberta (o marquesina) des d’un punt de vista del vent, situada en zona eòlica C, i amb grau d’aspror de l’entorn tipus 3,
- que es correspon amb un paisatge accidentat o bé pla, amb arbres aïllats o petites construccions aïllades a uns 100 o 200 m de distància o menys.
