Nau agrícola barata

• Acer laminat de bigues, pilars, i corretges coberta, cargol., + plaques ancoratge,
• Panell de coberta SW, 40 mm prelacat, PUR de 40 kg/m3, xapes 0,4/0,4 mm,
• Lluernaris de coberta de policarbonat cel·lular de 30 mm (5 % de coberta de la nau),
• Tancament d’hastials de panell SW, 35 mm prelacat, PUR de 40 kg/m3, xapes 0,4/0,4 mm,
• A més tancament de faldó de panell SW, 35 mm prelacat, PUR de 40 kg/m3, xapes 0,4/0,4 mm,
• I tancament lateral de placa alveolar prefabricada de formigó pretensat de 15 cm de gruix,
• Rematada de carener amb xapa plegada de 0,6 mm i 62 cm de desenvolupament màx.,
• A més rematada de coberta amb hastials, amb xapa plegada de 0,6 mm i 62 cm desarr.màx.,
• I rematada vora inferior de faldons amb pany., amb xapa.pleg. 0,6 mm i 20 cm desarr.màx., Rematada de cantonades de façanes, amb xapa plegada de 0,6 mm i 62 cm desarr.màx.,
• Canaló de xapa simple amb boques per a baixants. 80 cm de desenvolupament màxim.,
• 1 porta corredissa manual de 5×5 m ²,
• Cargols + tuerc. calida 8.8, M13x56mm de mitjana àprox. amb els rosca-viga (a banda els rosca-xapa),

• Explanació de terreny amb retro-excavadora (sense picar) per a un gruix mitjà de 0,15 m en els
• Excavació sabates amb retro-excavadora (sense picar) i partint des d’explanació, per a Formigó de neteja H10 en fonamentació de gruix 0,1 m, per
• Formigó per armar H25 abocament i vibrat en rases de fonamentació, per
• Muntatge plaques ancoratge de pilars i encamillat perquè no es moguin durant formigonat, Acer corrugat B500S col·locat en fonamentació,

• Solera de 15 cm de formigó H25 polida (sense encaixat o tot-estalvi),
• Làmina imperm. de polietilè de 100 micres entre encaixat i formigó (de vores superposades), Mallazo d’acer corrugat en interior de solera d’ø6a15cm,

• Dimensions exteriors: Ample 14 m. Llarg 20 m. Alçada de coberta (a cara ext.pilar) 5 m.
• Localitat Carinyena. Alçada topogràfica 601 m. Zona climàtica 2. Càrrega de neu 92 kg/m².
• Nau tancada, situada en zona eòlica B, i amb grau d’ aspror de l’ entorn tipus 3 que es correspon amb zona rural accidentada amb alguns obstacles aïllats com arbres o alguns edificis.
• Estructura resolta amb marcs rígids, estant situada en zona no sísmica. Considerada com a aïllada des d’ un punt de vista del foc.
• Coberta a 2 aigües. Pendent del 12% o 6,8 °. Alçada del triangle del carener o hastial 0,84 m.
• Separació entre pòrtics centrals 4,95 m. I entre pilars testers 4,59 m.
• El sistema d’ estructura, per a les bigues centrals de coberta, serà pòrtic amb cartelles de cant àprox. 0,42 m.

Pilars nau agrícola barata:

• Pòrtics centrals amb pilars tipus IPE, i bigues de coberta amb perfils tipus IPE.
• Pilars testers tipus IPE i bigues testeres tipus IPE.
• Alçada lliure al costat dels pilars de pòrtics centrals 4,49 m (només puntualment).
• A més alçada lliure a corretges de la nau 4,91 m.
• I alçada central lliure a bigues 5,3 m. Alçada central lliure a corretges 5,75 m. (Totes aprox.)
• Coberta amb corretges tipus Z i panell sandvitx de 40 mm. Corretges muntades per sobre de les bigues dels pòrtics.
• S’ ha tingut en compte en el càlcul la càrrega de manteniment de cobertes.

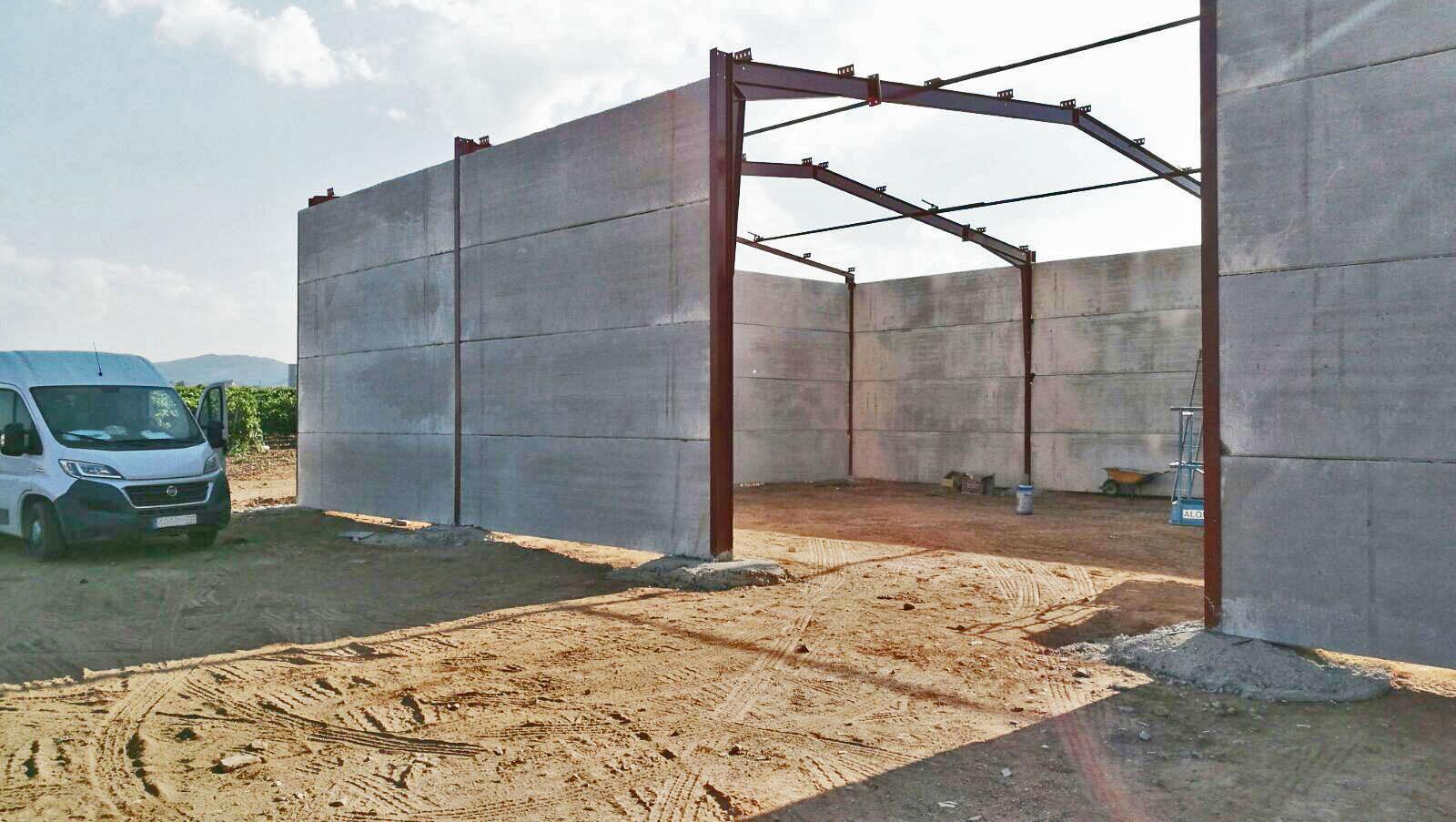

• Alçada del tancament alveolar perimetral 4,8 m. Tancament encaixat entre les ales dels pilars.
• Plaques d’ ancoratge de l’ estructura de coberta i les seves garrotes incloses en l’ acer de l’ estructura.
• Fonamentació amb sabates aïllades, i amb solera necessàriament.
• Tensió admissible del terreny inicialment considerada 1,5 kg/cm².
• Tot el càlcul de l’estructura es realitzarà complint rigorosament el Codi Tècnic de l’Edificació (CTE), així com amb els EC.- Euro codis, i per a la fonamentació amb l’EHE.- Instrucció de Formigó Estructural.
