Nave agrícola barata

• Acero laminado de vigas, pilares, y correas cubierta, atornill., + placas anclaje,
• Panel de cubierta SW, 40 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm,
• Lucernarios de cubierta de policarbonato celular de 30 mm (5 % de cubierta de la nave),
• Cerramiento de hastiales de panel SW, 35 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm,
• Además cerramiento de faldón de panel SW, 35 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm,

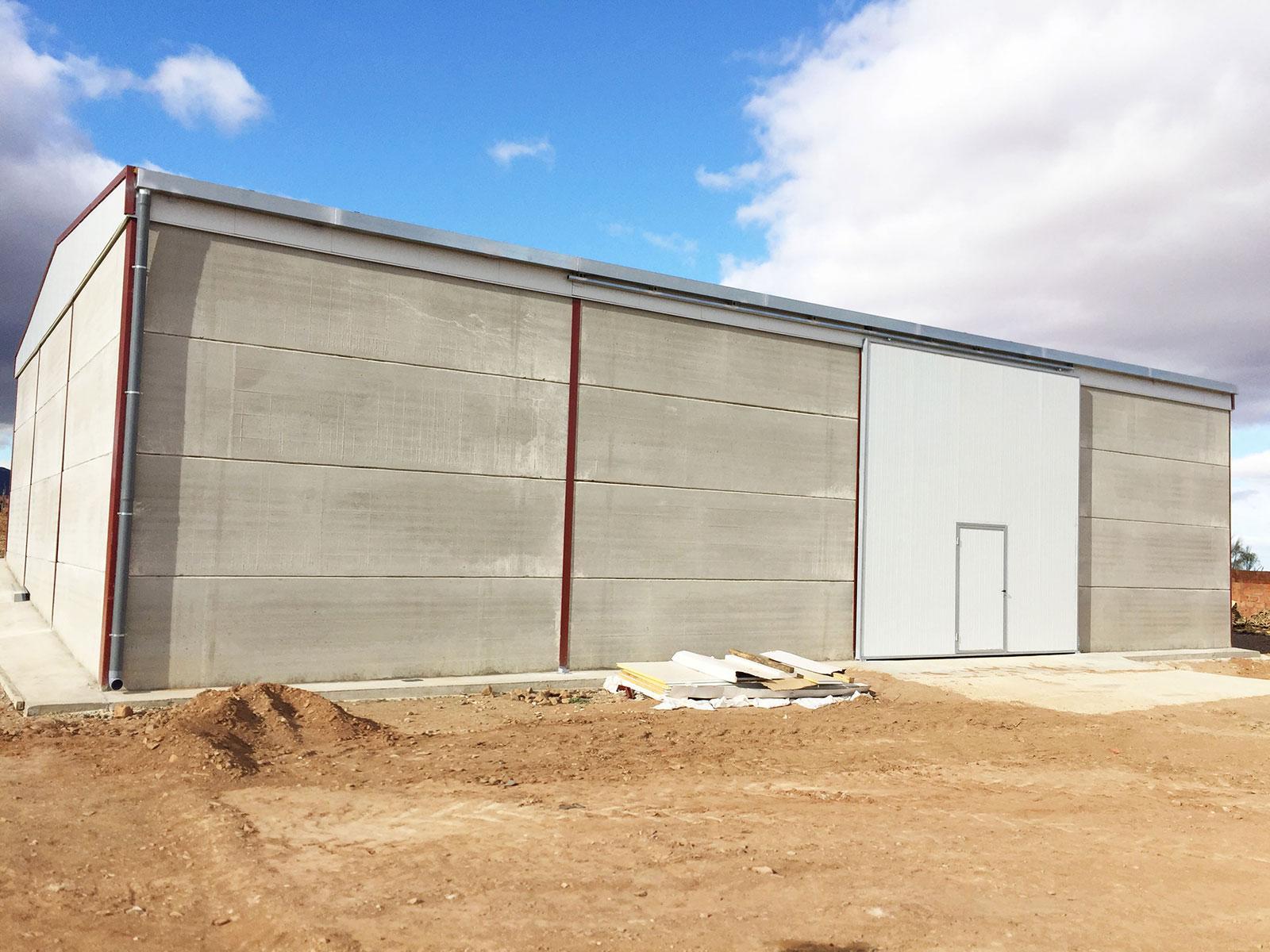

• Y cerramiento lateral de placa alveolar prefabricada de hormigón pretensado de 15 cm de grosor,
• Remate de cumbrero con chapa plegada de 0,6 mm y 62 cm de desarrollo máx.,
• Además remate de cubierta con hastiales, con chapa plegada de 0,6 mm y 62 cm desarr.máx.,
• Y remate borde inferior de faldones con cerram., con chapa.pleg. 0,6 mm y 20 cm desarr.máx., Remate de esquinas de fachadas, con chapa plegada de 0,6 mm y 62 cm desarr.máx.,
• Canalón de chapa simple con bocas para bajantes. 80 cm de desarrollo máximo.,
• 1 puerta corredera manual de 5×5 m²,
• Tornillos+tuerc. calida 8.8, M13x56mm de media áprox. con los rosca-viga (aparte los rosca-chapa),

• Explanación de terreno con retro-excavadora (sin picar) para un espesor medio de 0,15 m en los
• Excavación zapatas con retro-excavadora (sin picar) y partiendo desde explanación, para Hormigón de limpieza H10 en cimentación de espesor 0,1 m, para
• Hormigón para armar H25 vertido y vibrado en zanjas de cimentación, para
• Montaje placas anclaje de pilares y encamillado para que no se muevan durante hormigonado, Acero corrugado B500S colocado en cimentación,

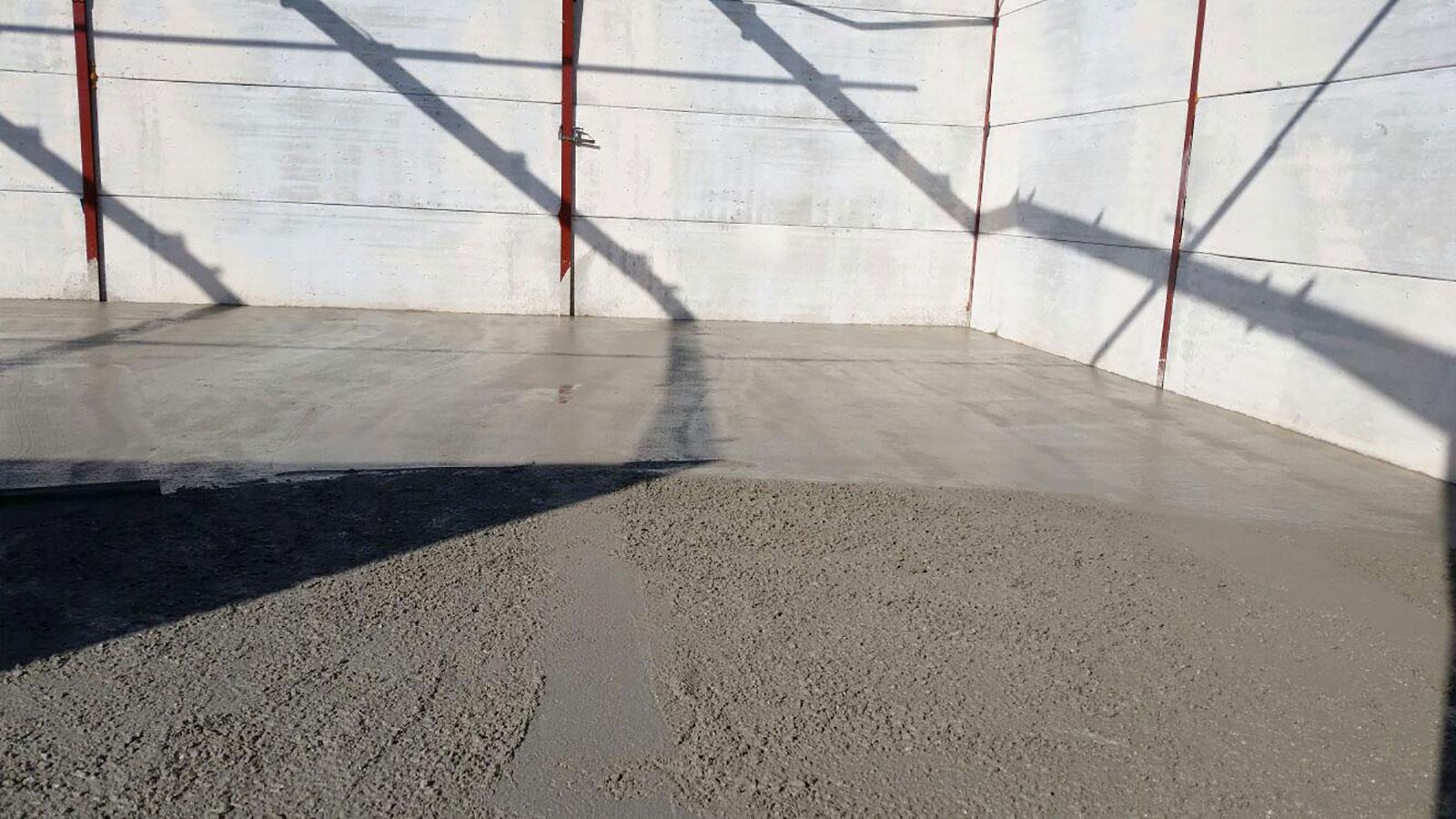

• Solera de 15 cm de hormigón H25 pulida (sin encachado o zahorra),
• Lámina imperm. de polietileno de 100 micras entre encachado y hormigón (de bordes superpuestos), Mallazo de acero corrugado en interior de solera de ø6a15cm,

• Dimensiones exteriores: Ancho 14 m. Largo 20 m. Altura de cubierta (a cara ext.pilar) 5 m.
• Localidad Cariñena. Altura topográfica 601 m. Zona climática 2. Carga de nieve 92 kg/m².
• Nave cerrada, situada en zona eólica B, y con grado de aspereza del entorno tipo 3 que se corresponde con zona rural accidentada con algunos obstáculos aislados como árboles o algunos edificios.
• Estructura resuelta con marcos rígidos, estando situada en zona no sísmica. Considerada como aislada desde un punto de vista del fuego.

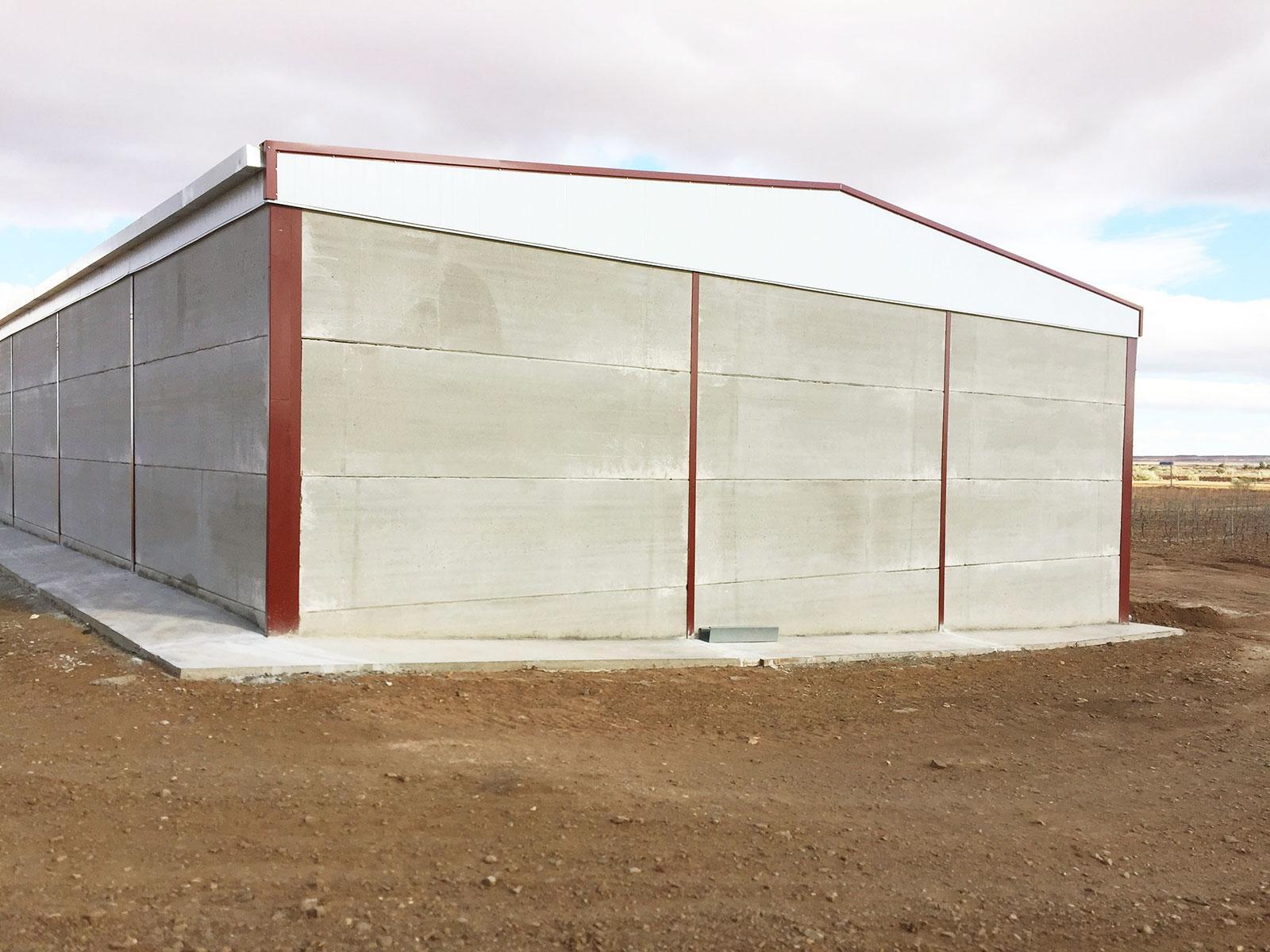

• Cubierta a 2 aguas. Pendiente del 12% ó 6,8°. Altura del triángulo del cumbrero o hastial 0,84 m.
• Separación entre pórticos centrales 4,95 m. Y entre pilares testeros 4,59 m.
• El sistema de estructura, para las vigas centrales de cubierta, será pórtico con cartelas de canto áprox. 0,42 m.

Pilares nave agrícola barata:

• Pórticos centrales con pilares tipo IPE, y vigas de cubierta con perfiles tipo IPE.
• Pilares testeros tipo IPE y vigas testeras tipo IPE.
• Altura libre junto a los pilares de pórticos centrales 4,49 m (sólo puntualmente).
• Además altura libre a correas de la nave 4,91 m.
• Y altura central libre a vigas 5,3 m. Altura central libre a correas 5,75 m. (Todas aprox.)
• Cubierta con correas tipo Z y panel sándwich de 40 mm. Correas montadas por encima de las vigas de los pórticos.
• Se ha tenido en cuenta en el cálculo la carga de mantenimiento de cubiertas.
• Altura del cerramiento alveolar perimetral 4,8 m. Cerramiento encajado entre las alas de los pilares.
• Placas de anclaje de la estructura de cubierta y sus garrotas incluidas en el acero de la estructura.
• Cimentación con zapatas aisladas, y con solera necesariamente.
• Tensión admisible del terreno inicialmente considerada 1,5 kg/cm².
• Todo el cálculo de la estructura se realizará cumpliendo rigurosamente el Código Técnico de la Edificación (CTE), así como con los EC.- Euro códigos, y para la cimentación con la EHE.- Instrucción de Hormigón Estructural.
