NAVE AGRÍCOLA

NAVE AGRÍCOLA CON CERRAMIENTO DE HORMIGÓN

Ejecución de naves prefabricadas agrícolas con estructura metálica y cerramiento de hormigón.

ESTRUCTURA, CERRAMIENTOS Y CUBIERTA (EJECUTADOS EN OBRA)

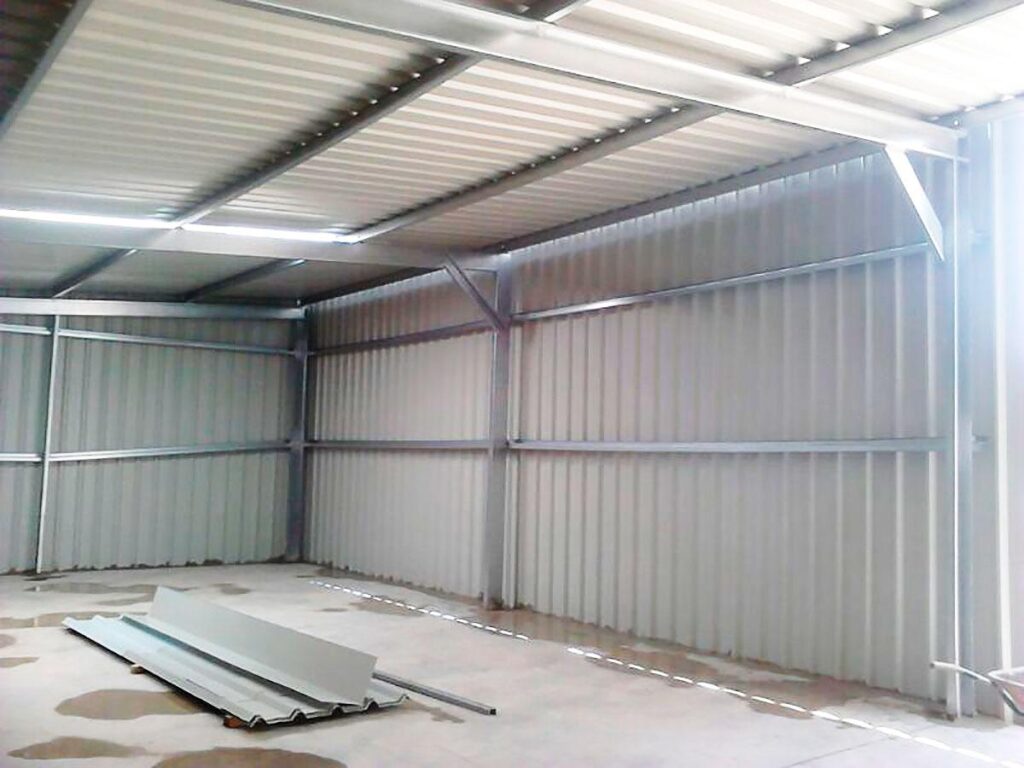

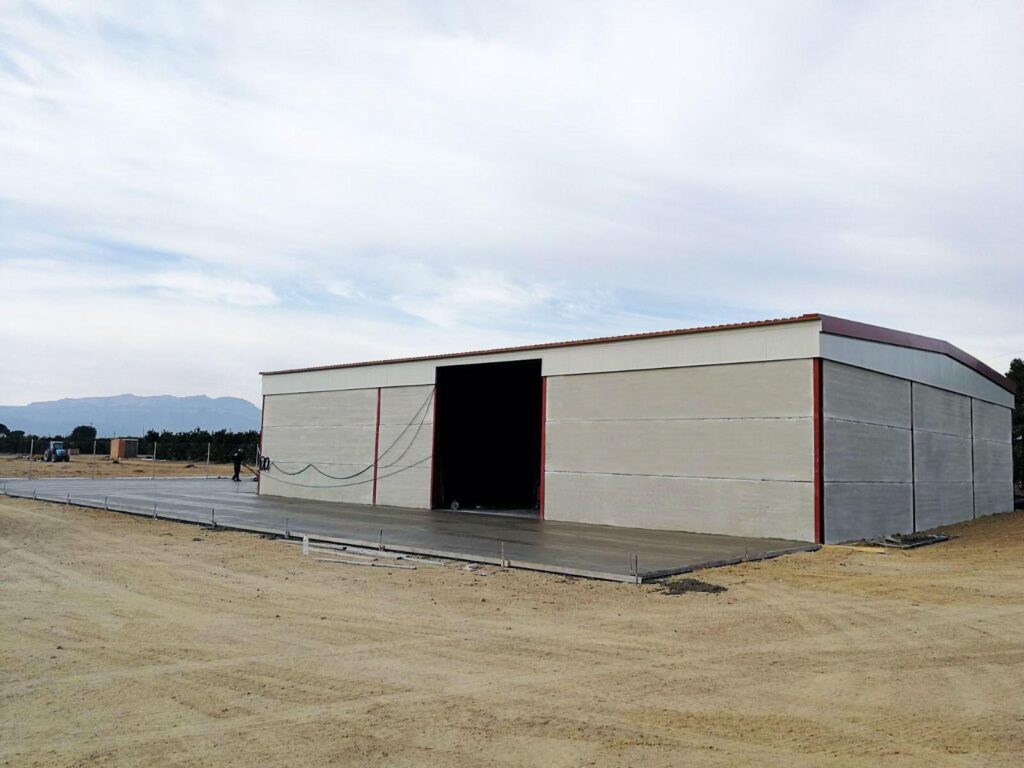

Nave agrícola de 300 m²:

  • Perfiles de acero laminado atornillado de vigas, pilares, correas de cubierta y fachadas, y placas anclaje,
  • Panel de cubierta sándwich de 30 mm imitación teja, nucleo de poliuretano de 40 kg/m3, chapas 0,4/0,4 mm,
  • Cerramiento de hastiales de panel sándwich, de 35 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm,
  • Además Cerramiento de faldón con panel sándwich de 35 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm,

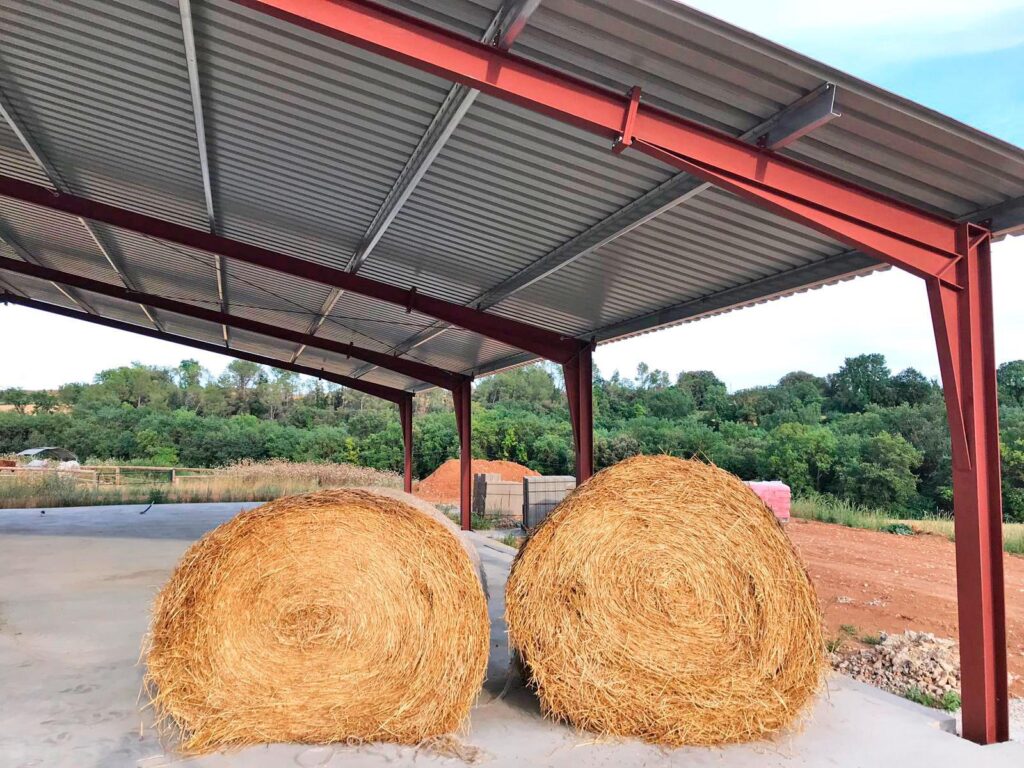

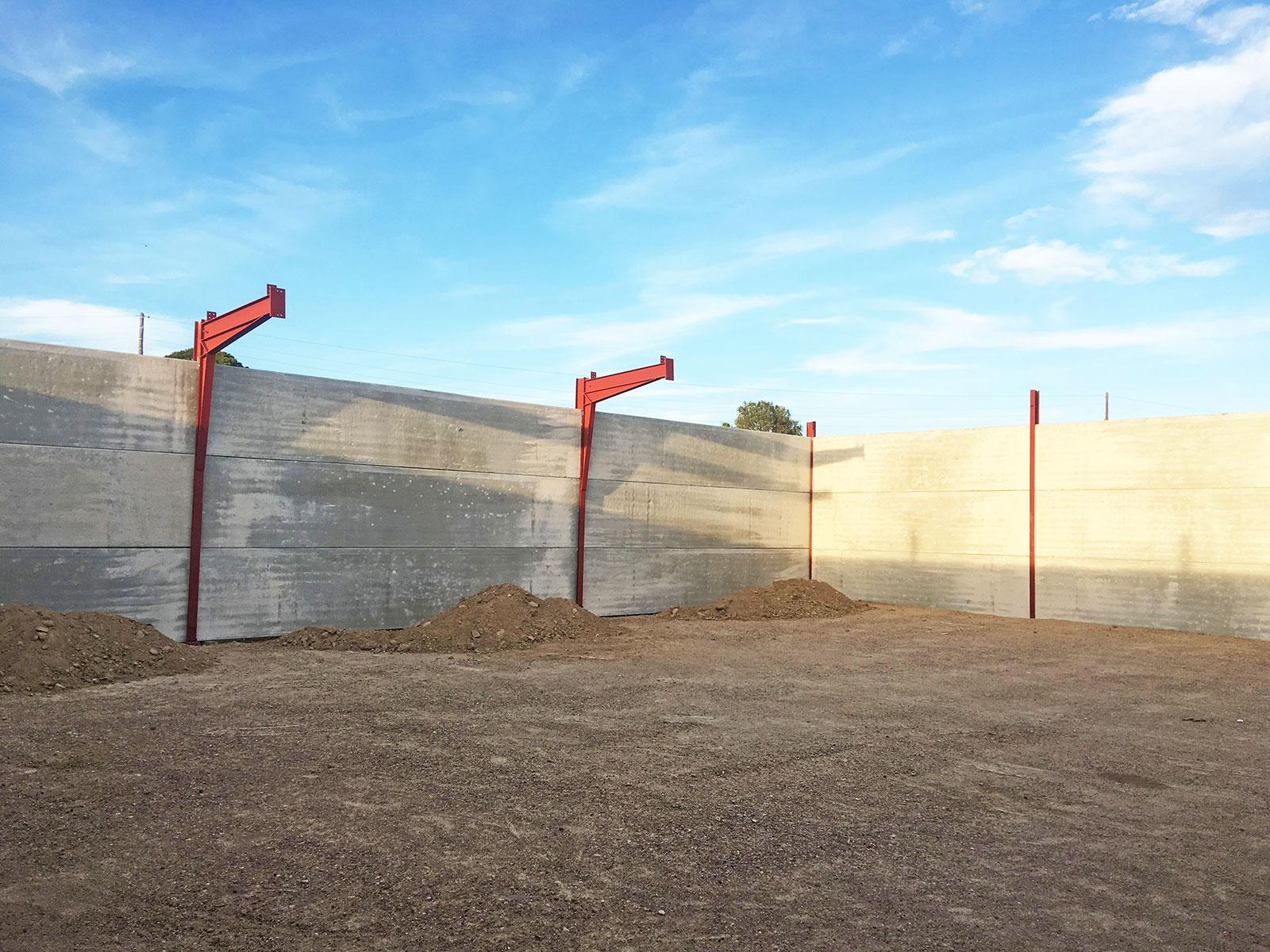

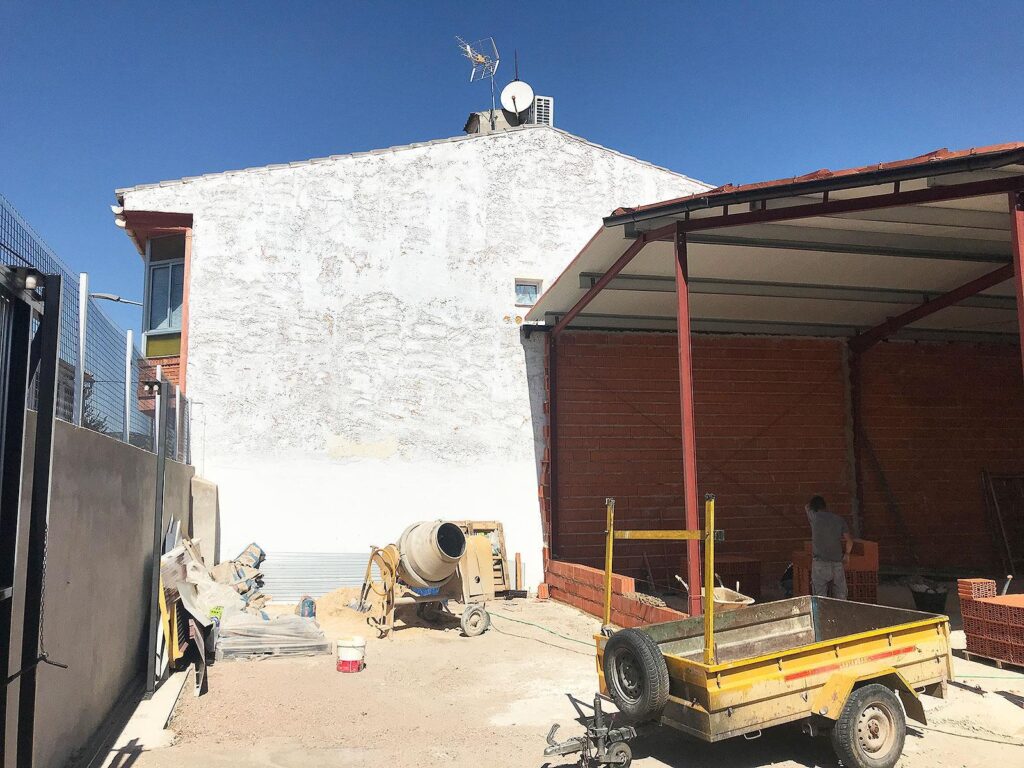

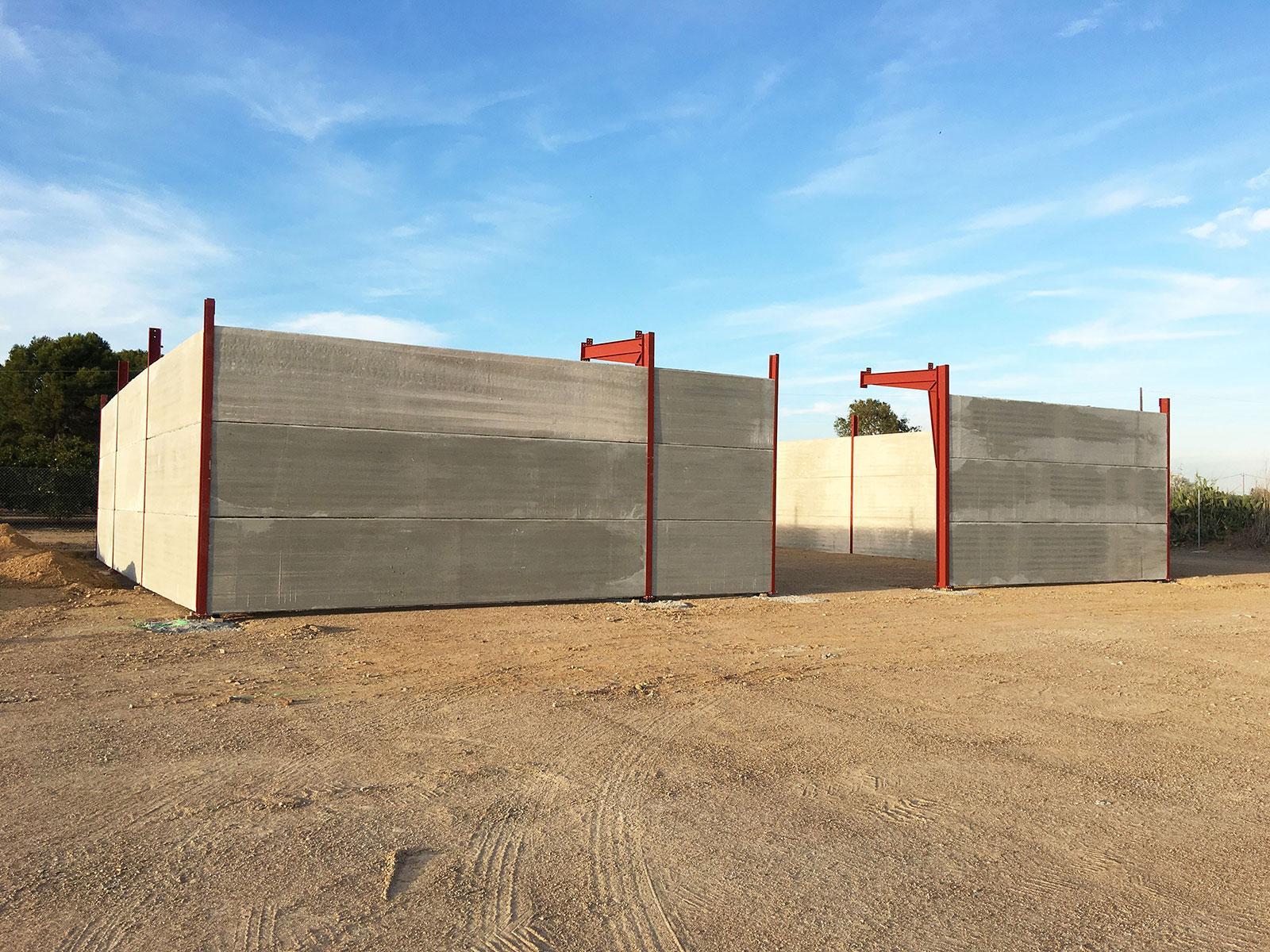

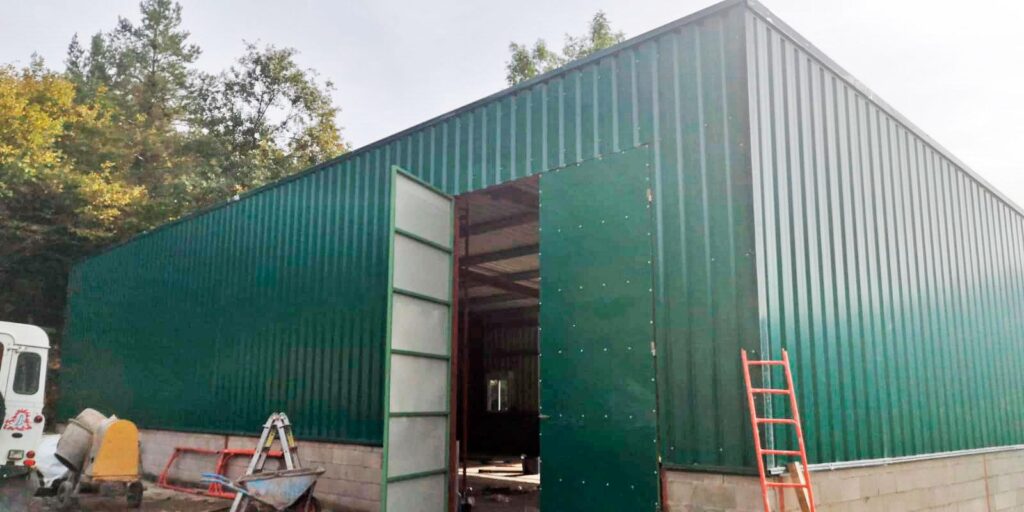

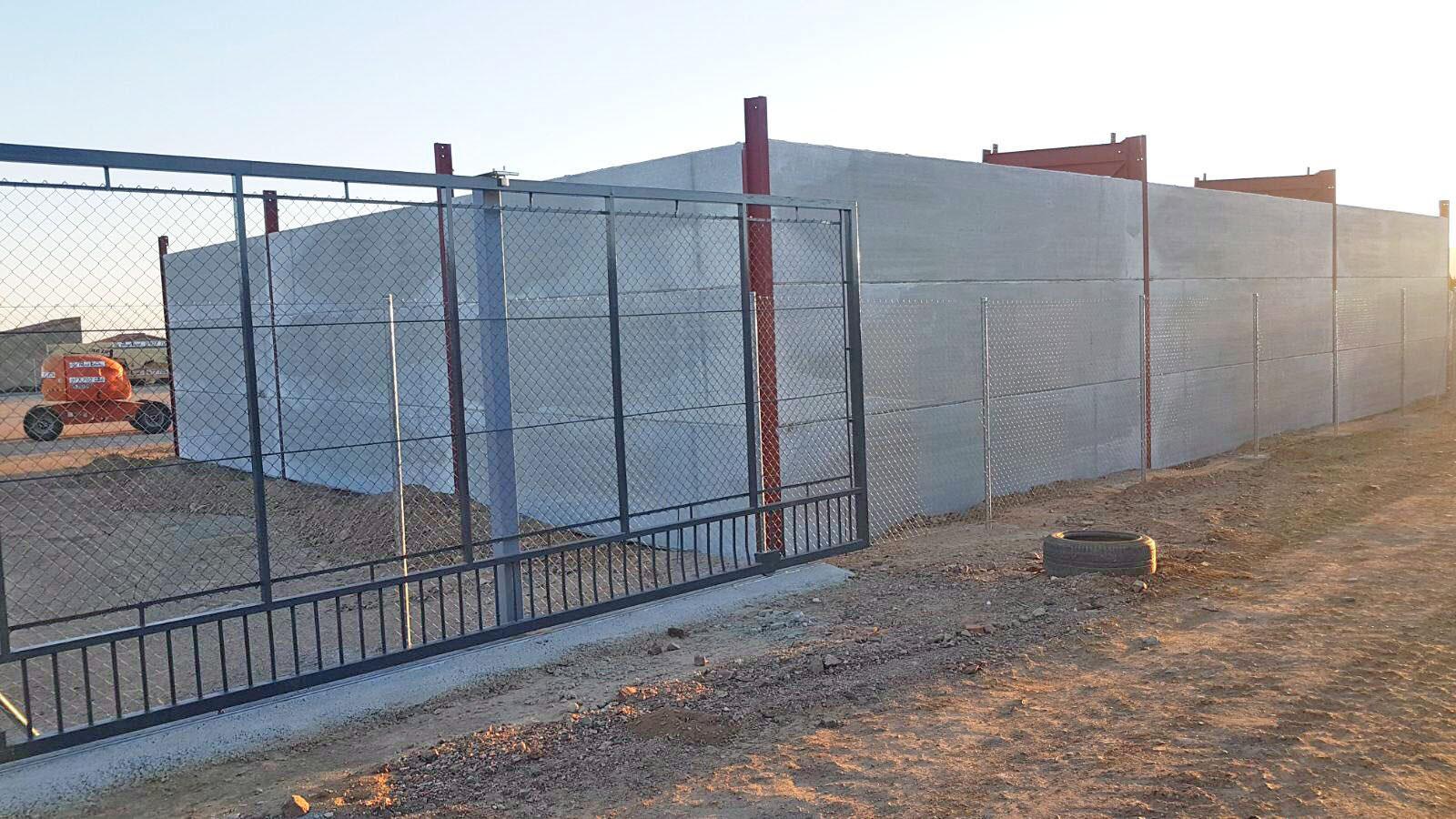

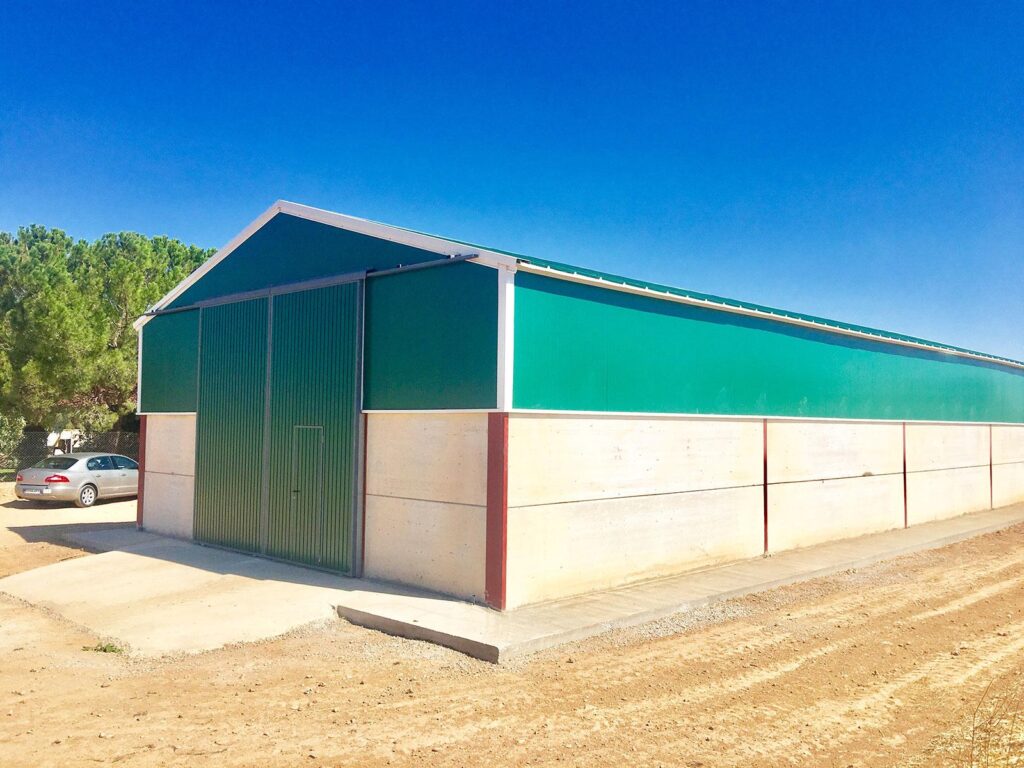

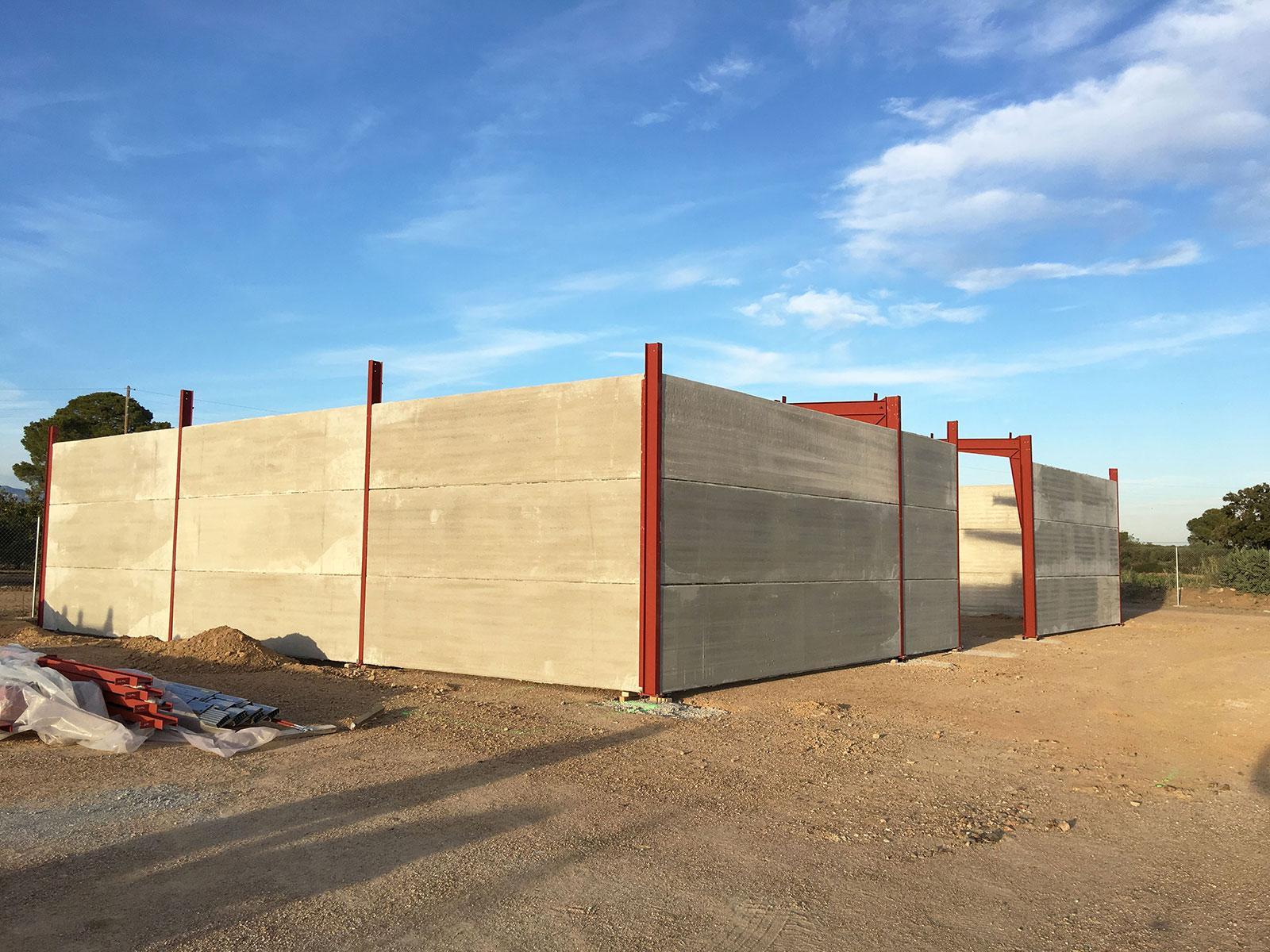

  • Cerramiento de fachadas con placa alveolar prefabricada de hormigón pretensado de 15 cm, hasta 3.6 m,
  • Remate del cumbrero con chapa prelacada plegada de 0,6 mm de espesor y 62 cm de desarrollo máx..,
  • Remate de cubierta con hastiales, con chapa prelacada plegada de 0,6 mm de esp. y 62 cm desarr. máx..,
  • 1 puerta corredera de chapa tipo ‘pegaso’ de 0,8 mm de espesor de chapa, de 4×4 m2, con subestructura,

CIMENTACIÓN Y SOLERA

  • Cimentación de hormigón H25 (250 kg/cm2 de resistencia), con su ferralla (acero corrugado de calidad
    B500S formando parillas o vigas riostras, colocado en las zanjas de cimentación), colocación de placas
    de anclaje de los pilares y replanteo.

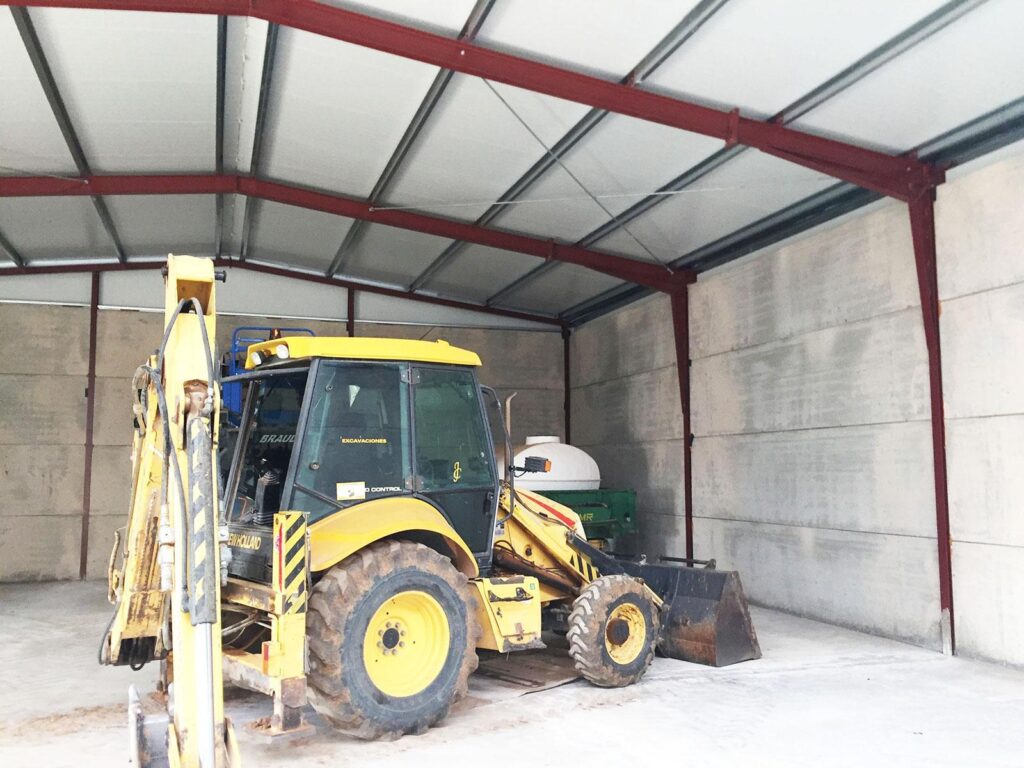

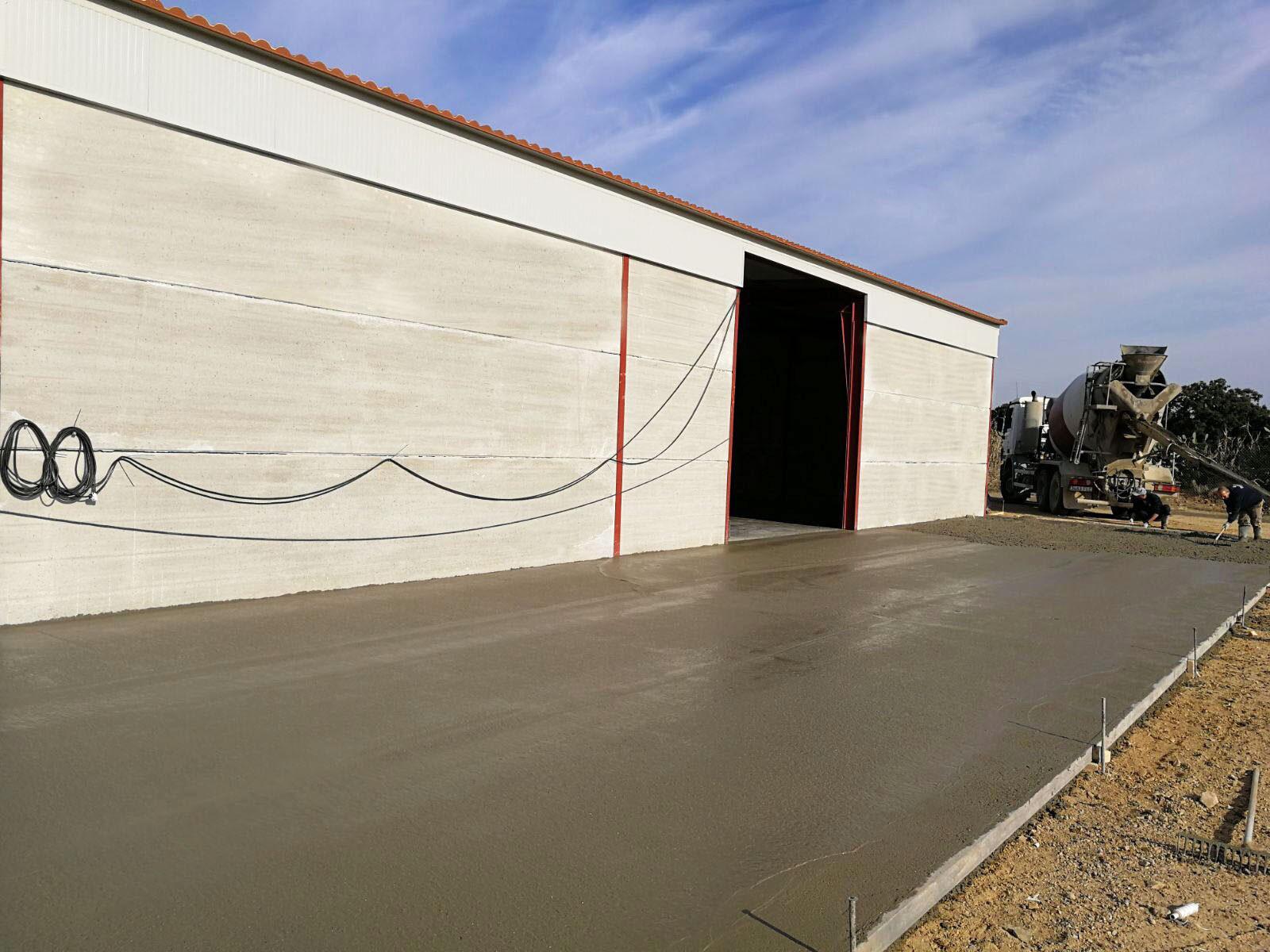

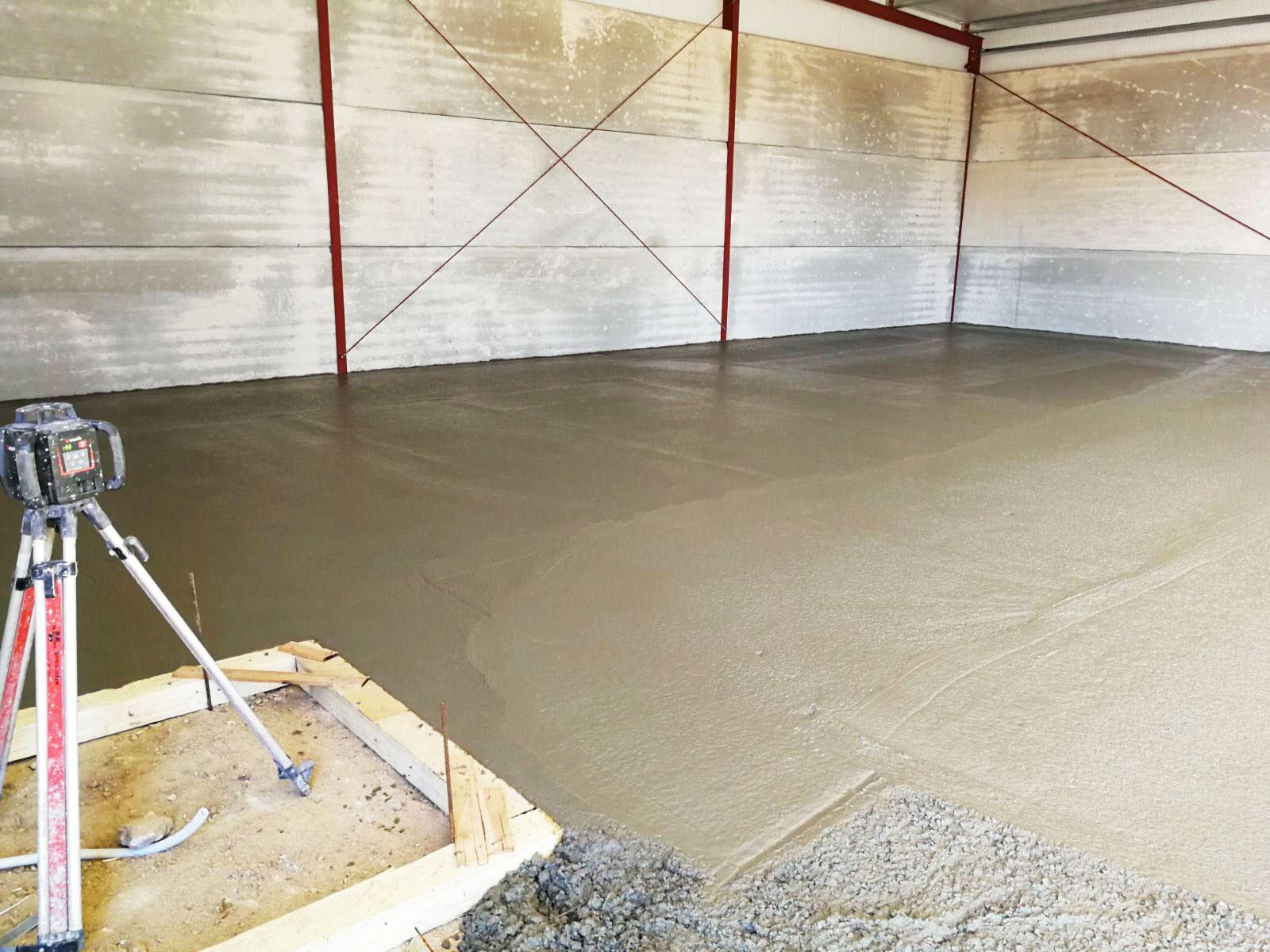

    300 m² solera de 15cm. de hormigón H25, pulido, con mallazo interior.

Incluye esta nave agrícola:

Calculo de estructura y cimentación por ingeniero superior especializado en estructura metálicas y de hormigón, con amplio currículum (se puede ver en www.patec.org), visado
por Colegio Profesional con seguro de responsabilidad civil de 3.000.000 €; pintura antioxidante del acero laminado de color marrón (recomendado), correas galvanizadas, color de paneles o chapas a elegir dentro de la gama normal de nuestro proveedor; medios auxiliares de montaje; medios de elevación con camión pluma y plataformas elevadoras (si fueran necesarias) considerando siempre que hay acceso libre a todo el recinto interior y exterior de la nave; transporte de los materiales señalados anteriormente considerando que hay acceso libre hasta la nave; estructura preparada para unión en obra por soldadura.

Hipótesis consideradas:

  • Dimensiones exteriores:
  • Ancho de la nave 0,20+15,00+0,20 m. Longitud 20,00 m. Altura de cubierta (a cara exterior
    de pilar) 4,20 m.
  • Localidad Cambrils. Altura topográfica 9 m. Zona climática 2. Carga de nieve 42 kg/m².
  • Nave cerrada desde un punto de vista del viento, situada en zona eólica C, y con grado de aspereza del entorno tipo 3 que se corresponde con un paisaje accidentado o bien llano, con arboles aislados o pequeñas construcciones aisladas a unos 100 ó 200 m de distancia o menos.
  • Estructura resuelta con marcos rígidos. Considerada como aislada desde un punto de vista del fuego.
  • Cubierta a 2 aguas. Pendiente del 6% ó 3°. Altura del triángulo del cumbrero o hastial 0.45 m.
  • Separación entre pórticos centrales 6,67 m. Y separación entre pilares testeros 5,00 m.

Sistema de estructura nave agrícola:

  • El sistema de estructura, para las vigas centrales de cubierta, será pórtico con cartelas de canto aprox. 24 cm.
  • Pórticos centrales con pilares tipo IPE, y vigas de cubierta con perfiles tipo IPE.
  • Pilares testeros tipo IPE y vigas testeras tipo IPE.
  • Altura libre junto a los pilares de pórticos centrales 3,65 m (sólo puntualmente). Altura libre más baja a las correas de
    cubierta 4,05 m. Altura central libre a vigas 4,30 m. Altura central libre a las correas de cubierta 4,50 m. (Todas
    medidas aproximadas).
  • Cubierta con correas tipo Z y panel sándwich de 30 mm. Correas montadas por encima de las vigas de los pórticos.
  • Se ha tenido en cuenta en el cálculo la carga de mantenimiento de cubiertas.
  • Altura del cerramiento perimetral de placa alveolar prefabricada de hormigón a 3,6 y resto sándwich, total 4.17 m.
  • Cerramiento encajado entre las alas de los pilares.
  • Placas de anclaje de la estructura de cubierta, y sus garrotas o pernos, incluidos en el acero de la estructura.
  • Cimentación con solera necesariamente. Tensión admisible del terreno inicialmente considerada 1.5 kg/cm².
  • Todo el cálculo de la estructura se realizará cumpliendo rigurosamente con el CTE.- Código Técnico de la Edificación
    español, así como con los EC.- Eurocódigos, y para la cimentación con la EHE.- Instrucción de Hormigón Estructural
    de España.
