CONSTRUCCIÓN DE ALMACÉN AGRÍCOLA

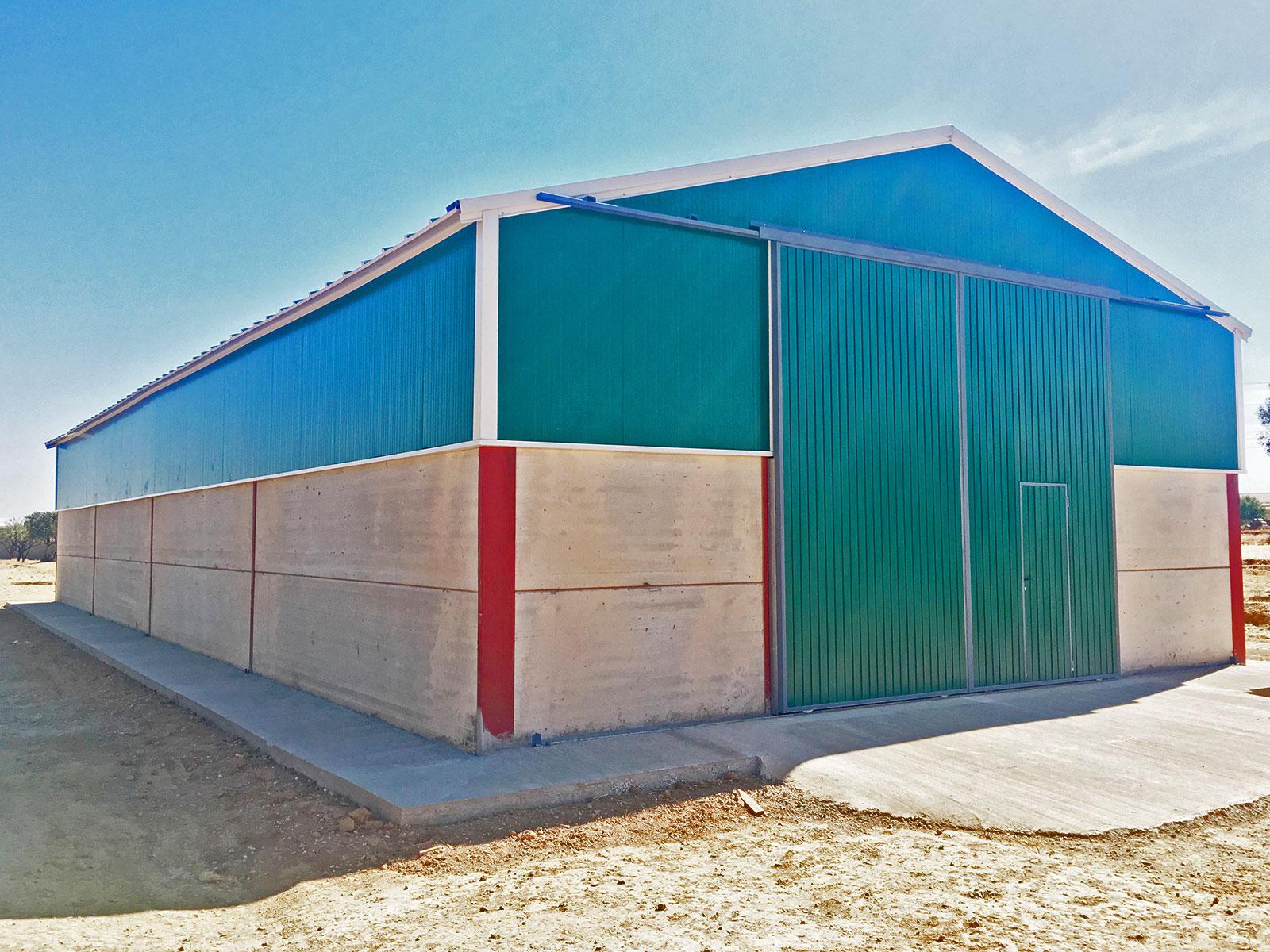

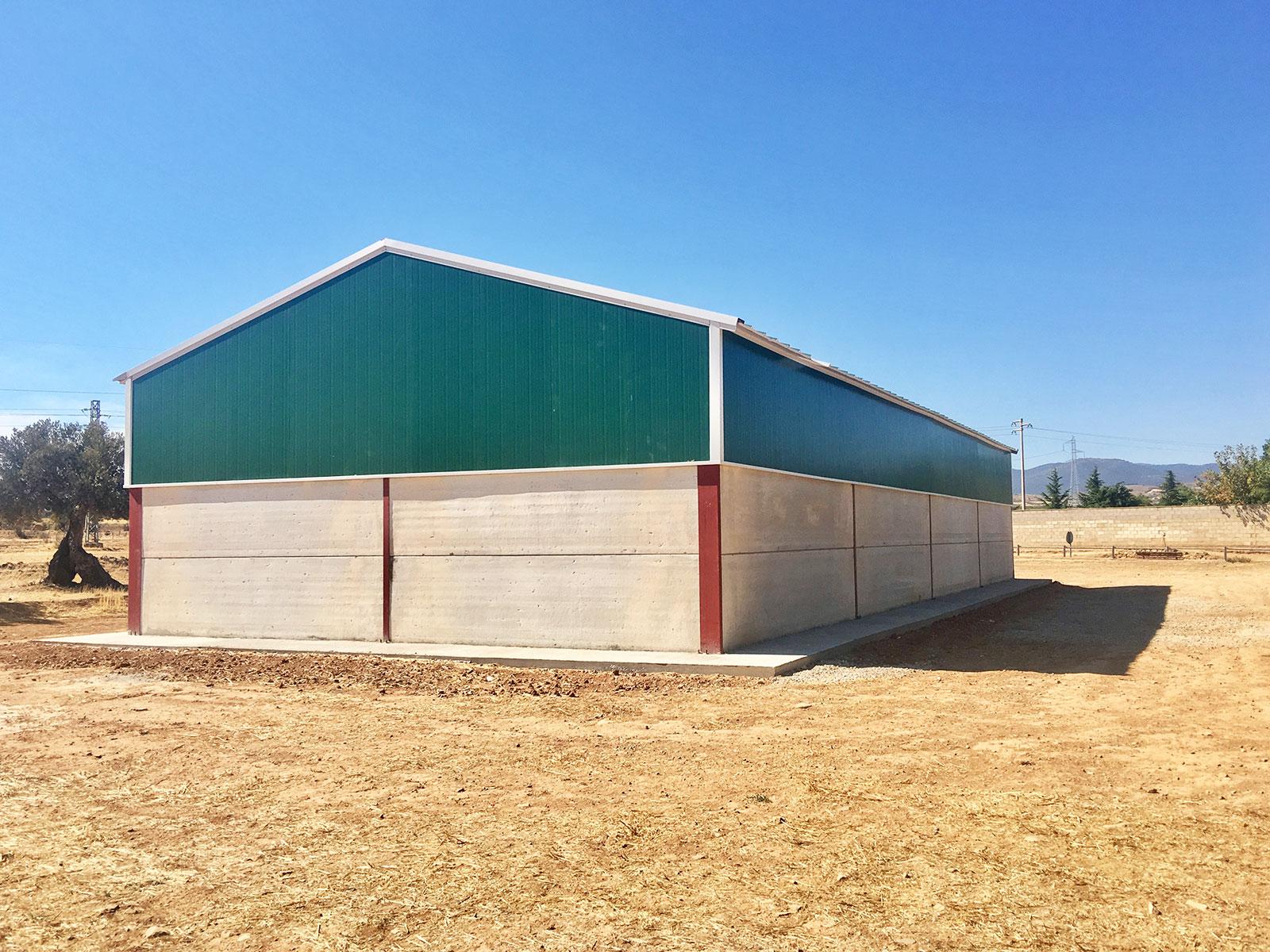

Almacén con estructura metálica en Cariñena

Almacén Agrícola:

NAVE AGRÍCOLA, ESTRUCTURA, CERRAMIENTOS Y CUBIERTA.

  • Panel de cubierta SW, 30 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm, Lucernarios de cubierta de policarbonato celular de 30 mm (4 % de cubierta de la nave),
  • Cerramiento de hastiales de panel SW, 35 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm,.
  • Además cerramiento de faldón de panel SW, 35 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm,
  • Cerramiento lateral de placa alveolar prefabricada de hormigón pretensado de 15 cm de grosor,
  • Remate de cumbrero con chapa plegada de 0,6 mm y 62 cm de desarrollo máx.,
  • Y remate de cubierta con hastiales, con chapa plegada de 0,6 mm y 62 cm desarr. máx., (almacén agrícola)
  • Remate borde inferior de faldones con cerramiento de chapa. pleg. 0,6 mm y 20 cm desarr. máx.,
  • Además remate de esquinas de fachadas, con chapa plegada de 0,6 mm y 62 cm desarr. máx.,
  • Y remate de pintura del borde del sándwich de cubierta, 1 puerta abatible manual de 4,5×4,5 m²,
  • Planos y memoria de estructura visados por colegio profesional.

DIMENSIONES ALMACÉN

  • Dimensiones exteriores almacén agrícola: Ancho 10 m. Largo 25 m. Altura de cubierta (a cara ext.pilar) 4 m.
  • Localidad Cariñena. Altura topográfica 601 m. Zona climática 2. Carga de nieve 92 kg/m².
  • Almacén cerrado, situada en zona eólica B, y con grado de aspereza del entorno tipo 3 que se corresponde con zona rural accidentada con algunos obstáculos aislados como árboles o algunos edificios. (almacén agrícola)
  • Estructura resuelta con marcos rígidos, estando situada en zona no sísmica. Considerada como aislada desde un punto de vista del fuego.
  • Cubierta a 2 aguas. Pendiente del 30%. Altura del triángulo del cumbrero o hastial 1,46 m.
  • Separación entre pórticos centrales 6,2 m. Y entre pilares testeros 4,91 m.
  • El sistema de estructura, para las vigas centrales de cubierta, será pórtico con cartelas de canto áprox. 0,34 m.
  • Pórticos centrales con pilares tipo IPE, y vigas de cubierta con perfiles tipo IPE.

Pilares nave agrícola

  • Pilares testeros tipo IPE y vigas testeras tipo IPE.
  • Altura libre junto a los pilares de pórticos centrales 3,76 m (sólo puntualmente).
  • Además altura libre a correas de la nave 3,88 m.
  • Además altura central libre a vigas 4,77 m.
  • Y altura central libre a correas 5,1 m. (Todas aprox.)
  • Cubierta con correas tipo Z y panel sándwich de 30 mm. Correas montadas por encima de las vigas de los pórticos.
  • Se ha tenido en cuenta en el cálculo la carga de mantenimiento de cubiertas.
  • Altura del cerramiento alveolar perimetral 2,4 m. Cerramiento encajado entre las alas de los pilares.
  • Placas de anclaje de la estructura de cubierta y sus garrotas incluidas en el acero de la estructura.
  • Cimentación con zapatas aisladas, y con solera necesariamente. Tensión admisible del terreno inicialmente considerada 1,5 kg/cm².
  • Todo el cálculo de la estructura se realiza cumpliendo rigurosamente el Código Técnico de la Edificación (CTE), así como con los EC.-
  • Euro códigos, y para la cimentación con la EHE.- Instrucción de Hormigón Estructural.

Construcción de almacén agrícola con estructura metálica
