ALMACÉN AGRARIO

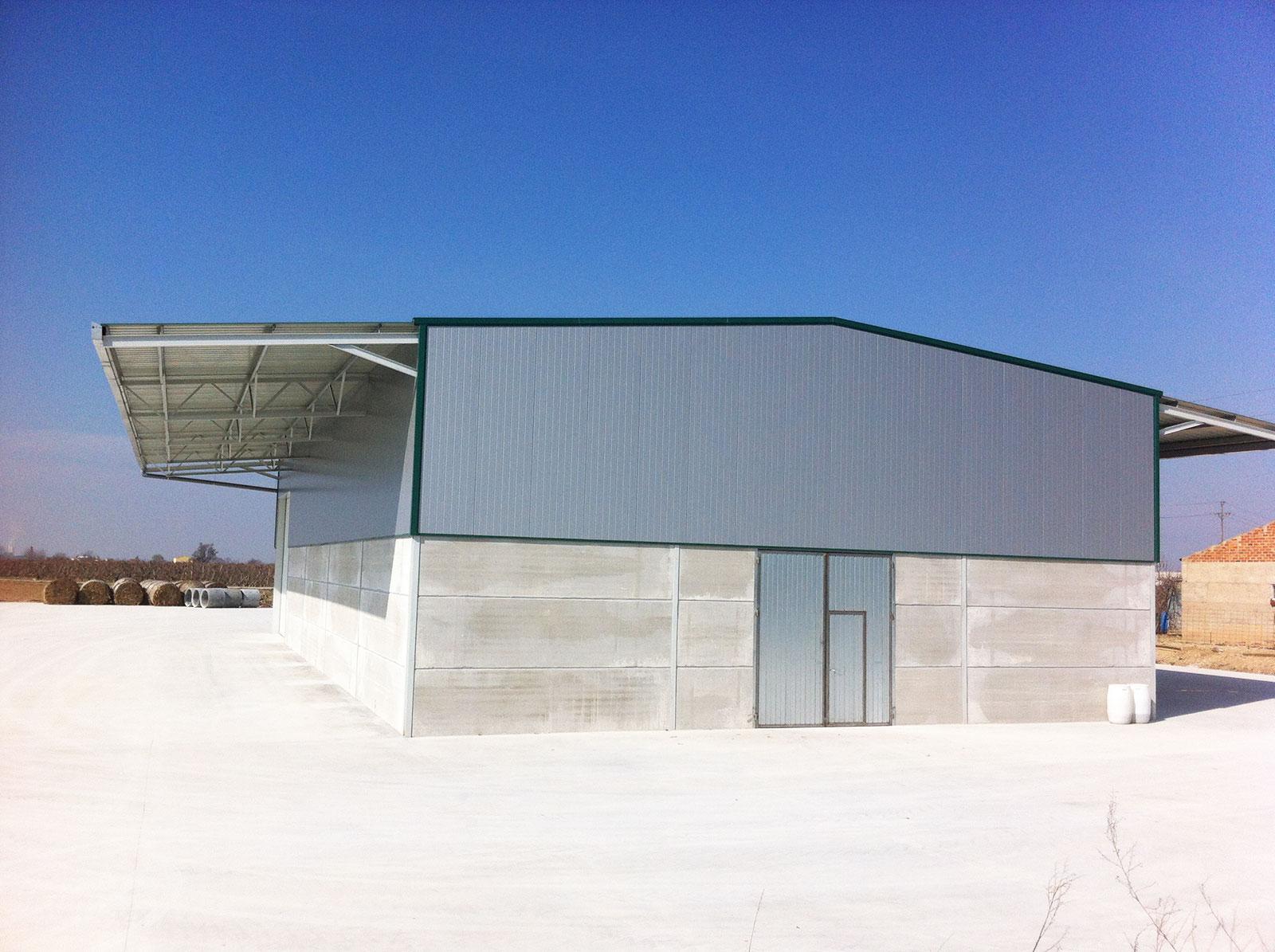

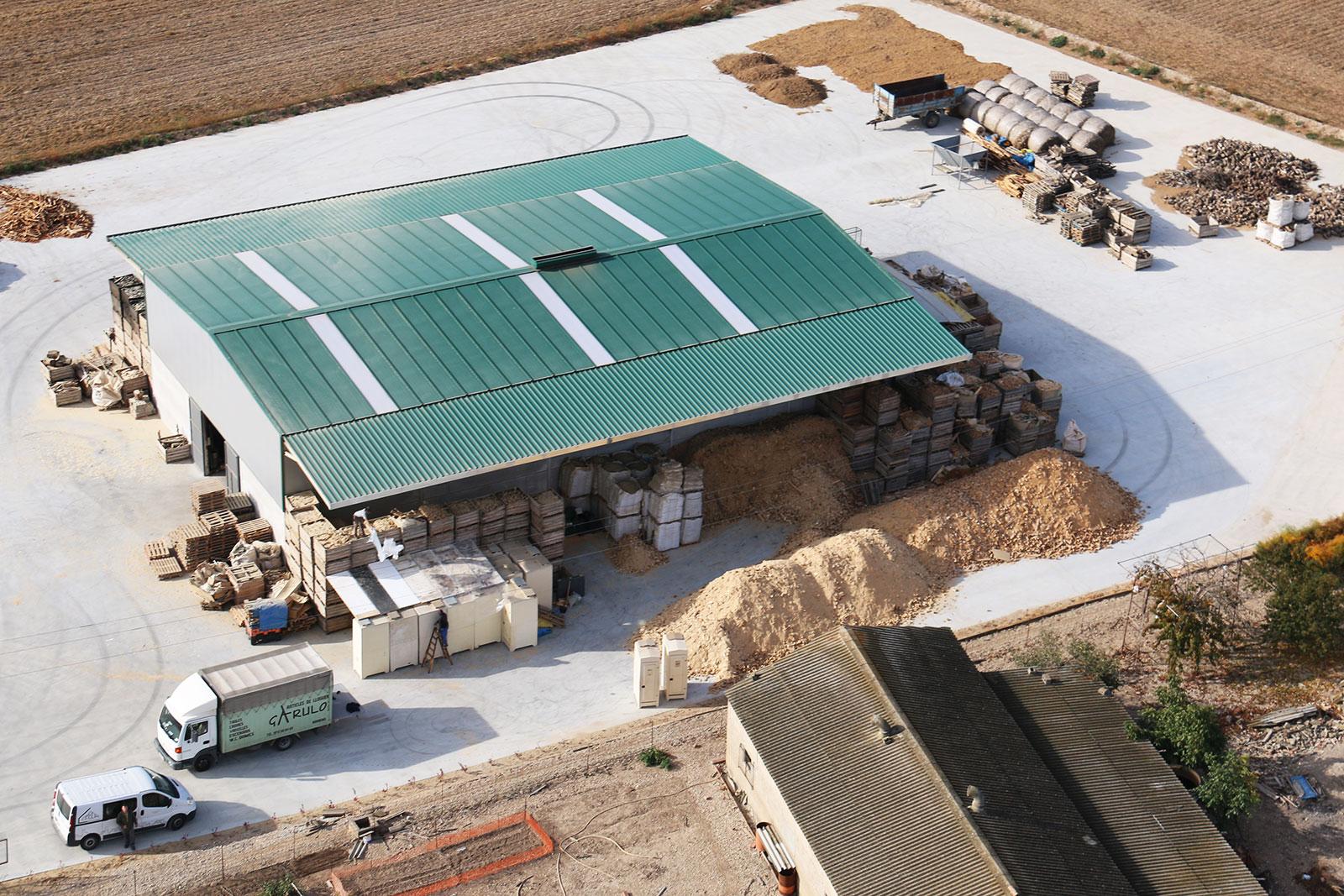

CONSTRUCCIÓN DE ALMACÉN AGRARIO EN LLEIDA

EJECUCIÓN DE ESTRUCTURA METÁLICA LAMINADA SOLDADA NAVE AGRÍCOLA EN BARBENS (LLEIDA)

Almacén agrario:

ESTRUCTURA, CERRAMIENTOS y CUBIERTA PARA ALMACÉN AGRARIO (ejecutados en obra).

  • Acero laminado de vigas, pilares, correas cub. y fachadas, soldado, + placas anclaje,
  • Panel de cubierta SW, 30 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm,
  • Cubierta de 2 adosados, con chapa grecada prelacada 40 mm de greca y 0,6 mm de chapa,
  • Lucernarios de cubierta de policarbonato celular de 30 mm (6 % de cubierta de la nave),
  • Lucernarios en faldones de fachada de policarbonato celular,

CERRAMIENTOS ALMACÉN AGRÍCOLA

  • Cerramiento de hastiales de panel SW, 35 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm,
  • Además cerramiento de faldón de panel SW, 35 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm,
  • Cerramiento lateral de placa alveolar prefabricada de hormigón pretensado de 15 cm de grosor,
  • Remate de cumbrero con chapa plegada de 0,6 mm y 62 cm de desarrollo máx.,
  • Además Remate de cubierta con hastiales, con chapa plegada de 0,6 mm y 62 cm desarrollo máx.,
  • Remate borde inferior de faldones con cerramiento con chapa plegada de 0,6 mm y 20 cm desarrollo máx.,
  • También Remate de esquinas de fachadas, con chapa plegada de 0,6 mm y 62 cm desarrollo máx.,
  • Canalón de chapa simple con bocas para bajantes. 80 cm de desarrollo máximo.,
  • Bajante de canalón de aluminio lacado de 333 mm de desarrollo máx.,
  • 1 puerta seccional manual de 5,77×5,5 m²,
  • Además 1 puerta abatible manual de 2,96×3,65 m²,
  • 1 aireador estático de cubierta alargado en cumbrero,
  • Planos y memoria de estructura visados por colegio profesional.



HIPÓTESIS CONSIDERADAS DEL ALMACÉN AGRARIO:

  • Dimensiones exteriores: Ancho 0,2+16+0,2 m. Largo 30 m. Altura de cubierta (a cara ext.pilar) 7 m.
  • Dimensiones adosados: Ancho 5 m. Largo 29,82 m. m. Altura al alero en el pilar más bajo 6,5 m.
  • Localidad Barbens. Altura topográfica 285 m. Zona climática 2. Carga de nieve 55 kg/m².
  • Nave cerrada, situada en zona eólica C, y con grado de aspereza del entorno tipo 2 que se corresponde con terreno rural llano sin obstáculos. VIENTOS MUY FUERTES.
  • Estructura resuelta con marcos rígidos, estando situada en zona no sísmica. Considerada como aislada desde un punto de vista del fuego.
  • Cubierta a 2 aguas. Pendiente del 10% ó 5,7°. Altura del triángulo del cumbrero o hastial 0,79 m.
  • Separación entre pórticos centrales 5,96 m. Y entre pilares testeros 5,24 m.
  • El sistema de estructura, para las vigas centrales de cubierta, será celosía de canto 0,84 m.

PORTICOS Y PILARES DE UN ALMACÉN AGRARIO

  • Pórticos centrales con pilares tipo IPE, y celosías con perfiles tipo L.
  • Pilares testeros tipo IPE y vigas testeras tipo IPE.
  • Altura libre junto a los pilares de pórticos centrales 6,06 m (sólo puntualmente).
  • Además Altura libre a correas de la nave 6,9 m.
  • Altura central libre a celosías 6,77 m. Altura central libre a correas 7,69 m. (Todas aprox.)
  • Cubierta con correas tipo Z y panel sándwich de 30 mm. Correas montadas por encima de las vigas de los pórticos.
  • Se ha tenido en cuenta en el cálculo la carga de mantenimiento de cubiertas.
  • Altura del cerramiento alveolar perimetral 3,6 m. Cerramiento encajado entre las alas de los pilares.
  • Placas de anclaje de la estructura de cubierta y sus garrotas incluidas en el acero de la estructura.
  • Cimentación con zapatas aisladas, y con solera necesariamente. Tensión admisible del terreno inicialmente considerada 1,5 kg/cm².
  • Todo el cálculo de la estructura se realizará cumpliendo rigurosamente el Código Técnico de la Edificación (CTE), así como con los EC.- Eurocódigos, y para la cimentación con la EHE.- Instrucción de Hormigón Estructural.
