MARQUESINA PARA APEROS Y PAJA EN SARRAL (TARRAGONA)
Almacén de aperos:
ESTRUCTURA y CUBIERTA (ejecutados en obra)
Acero laminado de vigas, pilares, y correas cubierta, soldado, + placas de anclaje, para 443,6 m² superf
Cubierta de chapa prelacada de 0,6 mm de espesor de chapa y 40 mm de greca, 449,4 m²
Remate de cumbreros, con chapa plegada de 0,6 mm y 62 cm de desarrollo máx., 35,4 ml
Canalón de chapa simple con bocas para bajantes. 80 cm de desarrollo máximo., 70,8 ml
Planos y memoria de estructura visados por colegio profesional para los 443,6 m² nave
CIMENTACIÓN ALMACÉN DE APEROS (a ejecutar por el cliente, con estas cuantías)
Excavación zapatas con retro-excavadora (sin picar) y partiendo desde explanación, para 69,2 m³
Hormigón de limpieza H10 en cimentación de espesor 0,1 m, para 7,7 m³
Hormigón para armar H25 vertido y vibrado en zanjas de cimentación, 61,4 m³
Montaje placas anclaje de pilares y encamillado para que no se muevan durante hormigonado, 14 ud
Acero corrugado B500S colocado en cimentación, 1.149 kg
Hipótesis consideradas Almacén de aperos:
Dimensiones exteriores: Ancho 12,54 m. Largo 35,38 m. Altura al alero 8,92 m.
Localidad Sarral. Altura topográfica 469 m. Zona climática 2. Carga de nieve 68 kg/m².
Marquesina, con laterales parcialmente cerrados, con grado de obstrucción al paso del aire del 90%, situada en zona eólica C, y con grado de aspereza del entorno tipo 3 que se corresponde con zona rural accidentada con algunos obstáculos aislados como árboles o algunos edificios.
Estructura calculada para cerrar con bloques en todo su perímetro en el futuro, y que la fachada de bloques cargue sobre los pilares la fuerza del viento lateral.
Estructura aporticada, teniéndose en cuenta en el cálculo que está situada en zona SÍSMICA.
Cubierta a 2 aguas.
Pendiente del 10% ó 5,7°. Altura del triángulo del cumbrero o hastiales 0,61 m.
Separación entre pórticos centrales 7,03 m, y entre pilares testeros 4,09 m.
El sistema de estructura, para las vigas centrales de cubierta, será pórtico con cartelas.

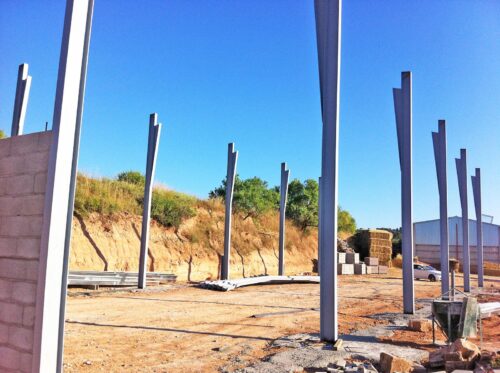

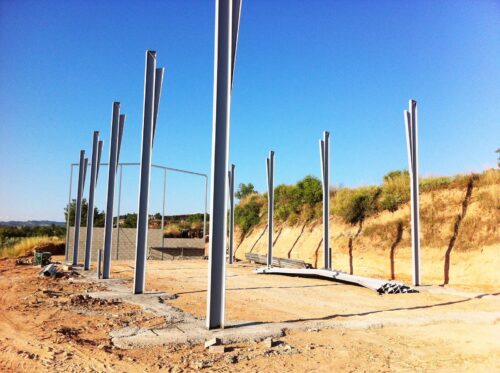

Pórticos centrales con pilares tipo IPE330, y vigas de cubierta con perfiles tipo IPE.
Un pórtico testero con pilares tipo IPE240 a 4 m de separación en el centro, y vigas testeras tipo IPE.
