CONSTRUCCIÓ DE MAGATZEM D’ APERS A TARRAGONA

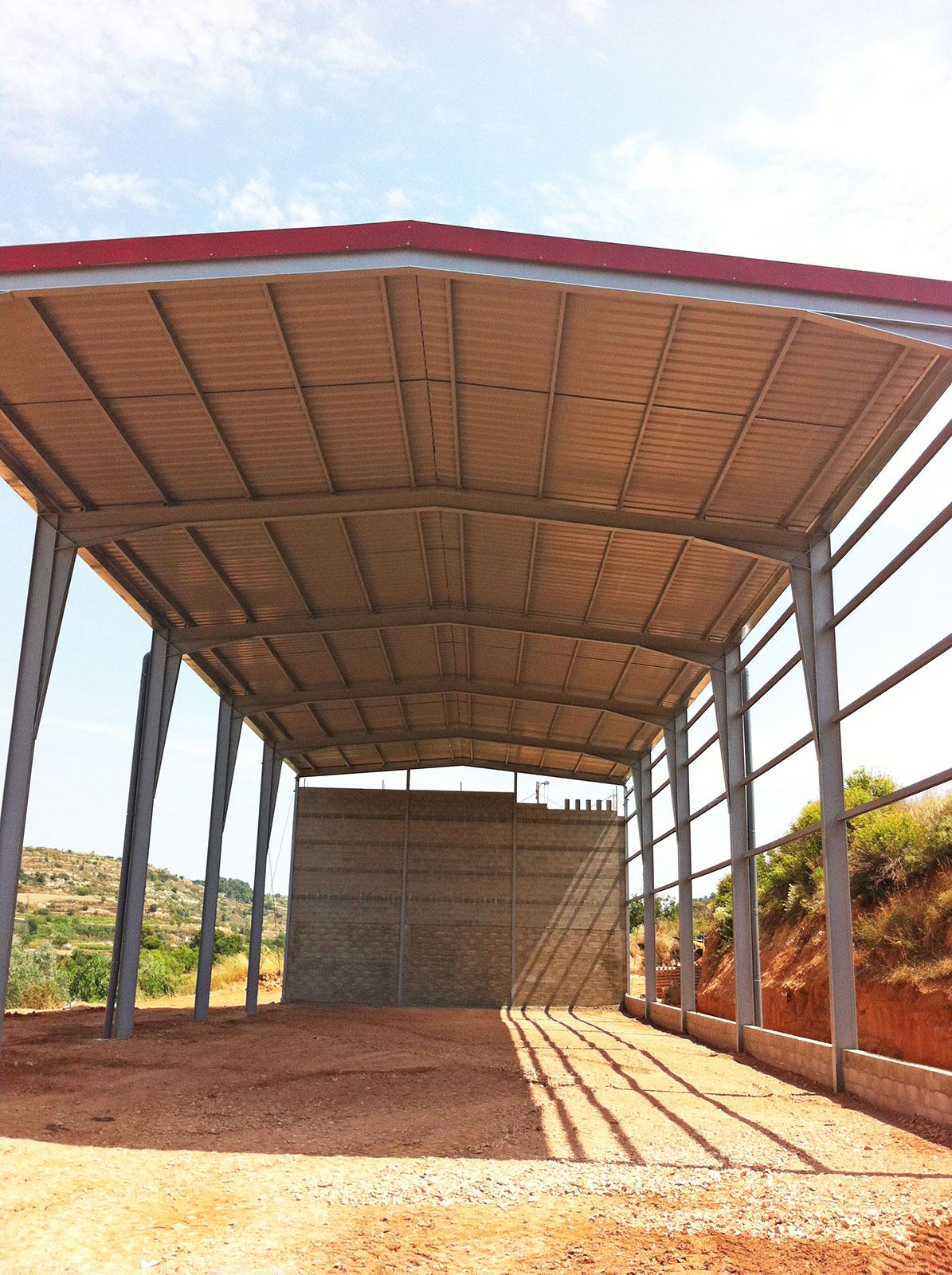

MARQUESINA PER A APERS I PALLA A SARRAL (TARRAGONA)
Magatzem d’ ormejos:

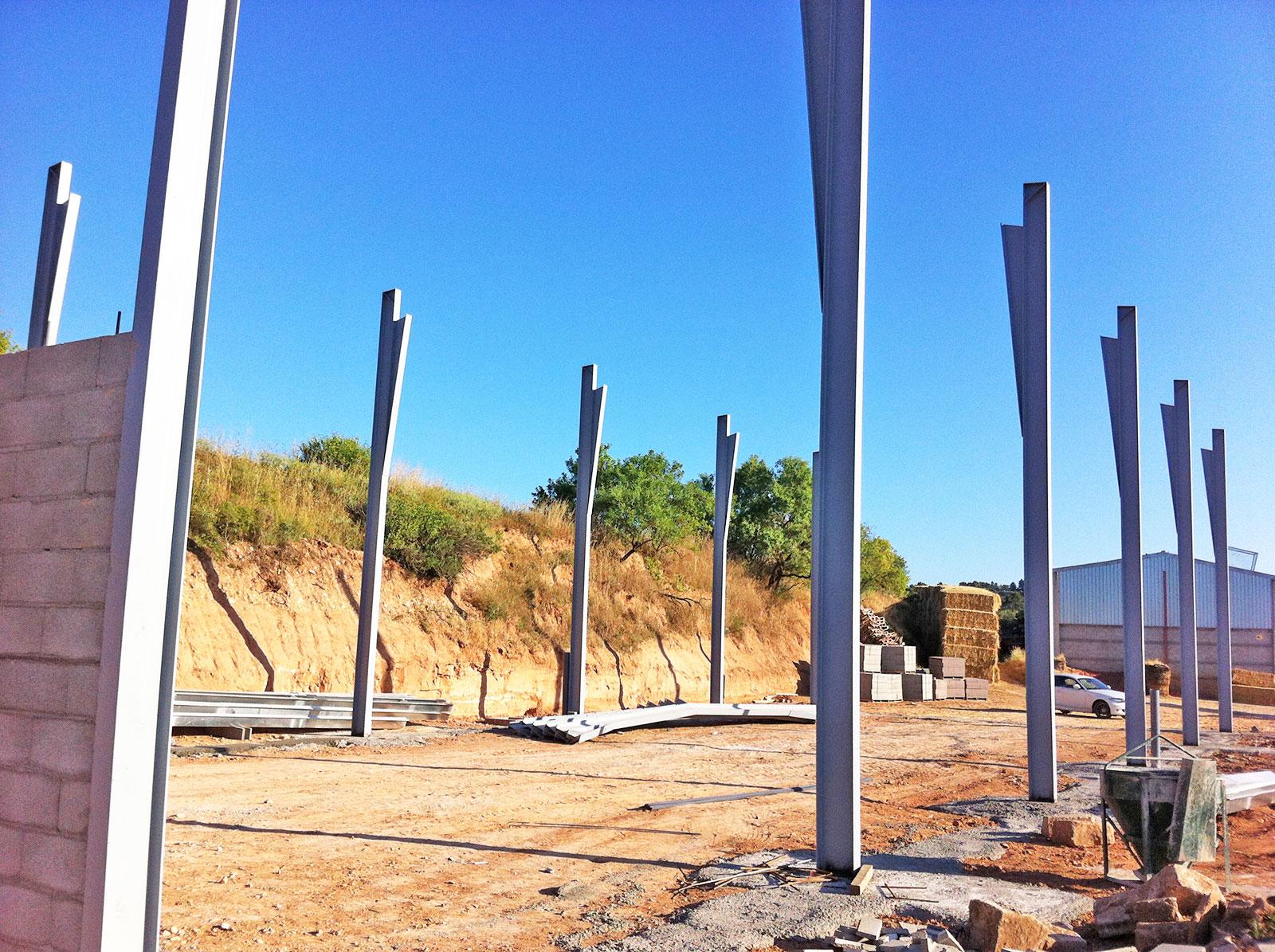

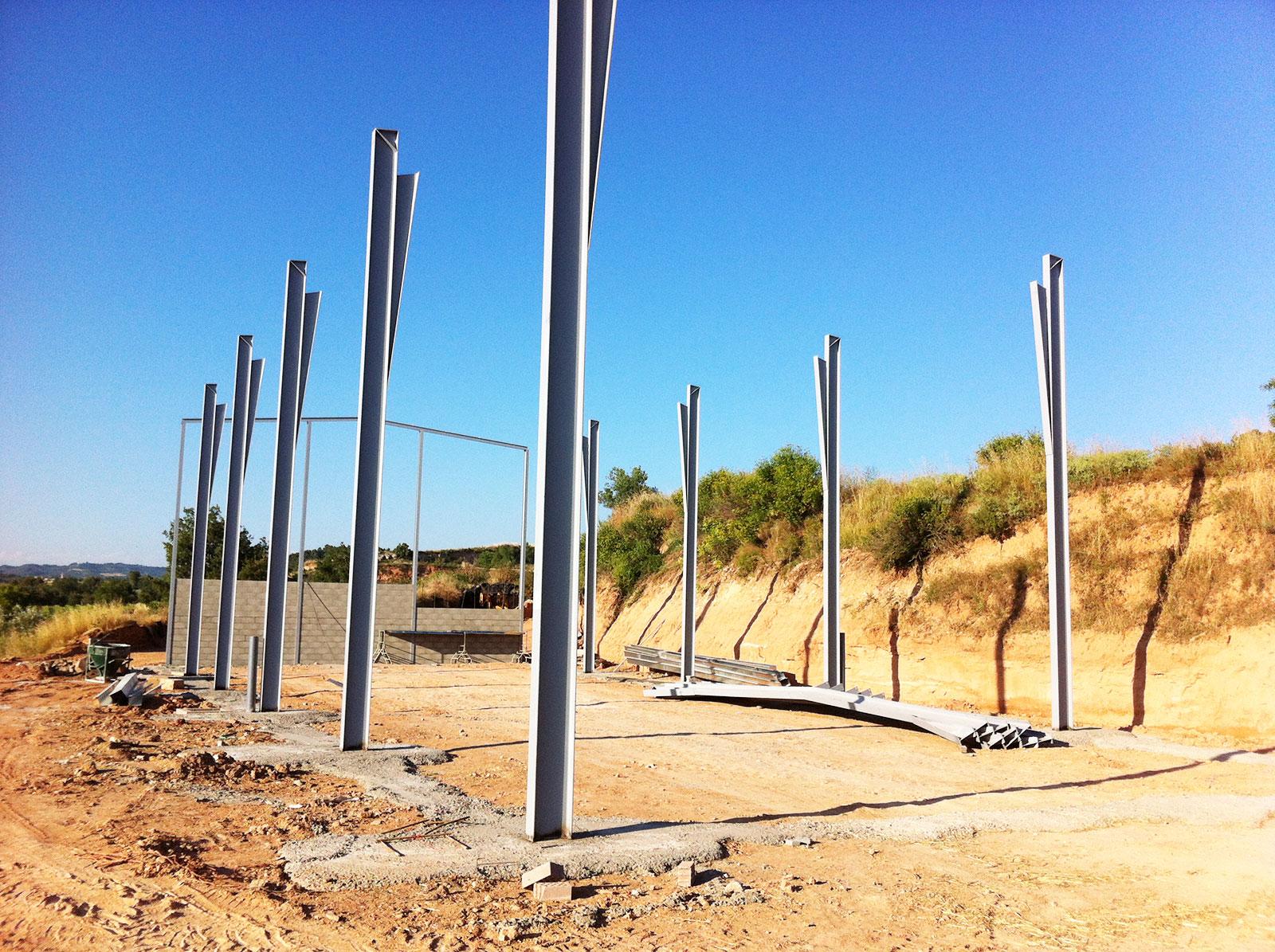

ESTRUCTURA i COBERTA (executats en obra)
- Acer laminat de bigues, pilars, i corretges coberta, soldat, + plaques d’ ancoratge, per a 443,6 m ² superf

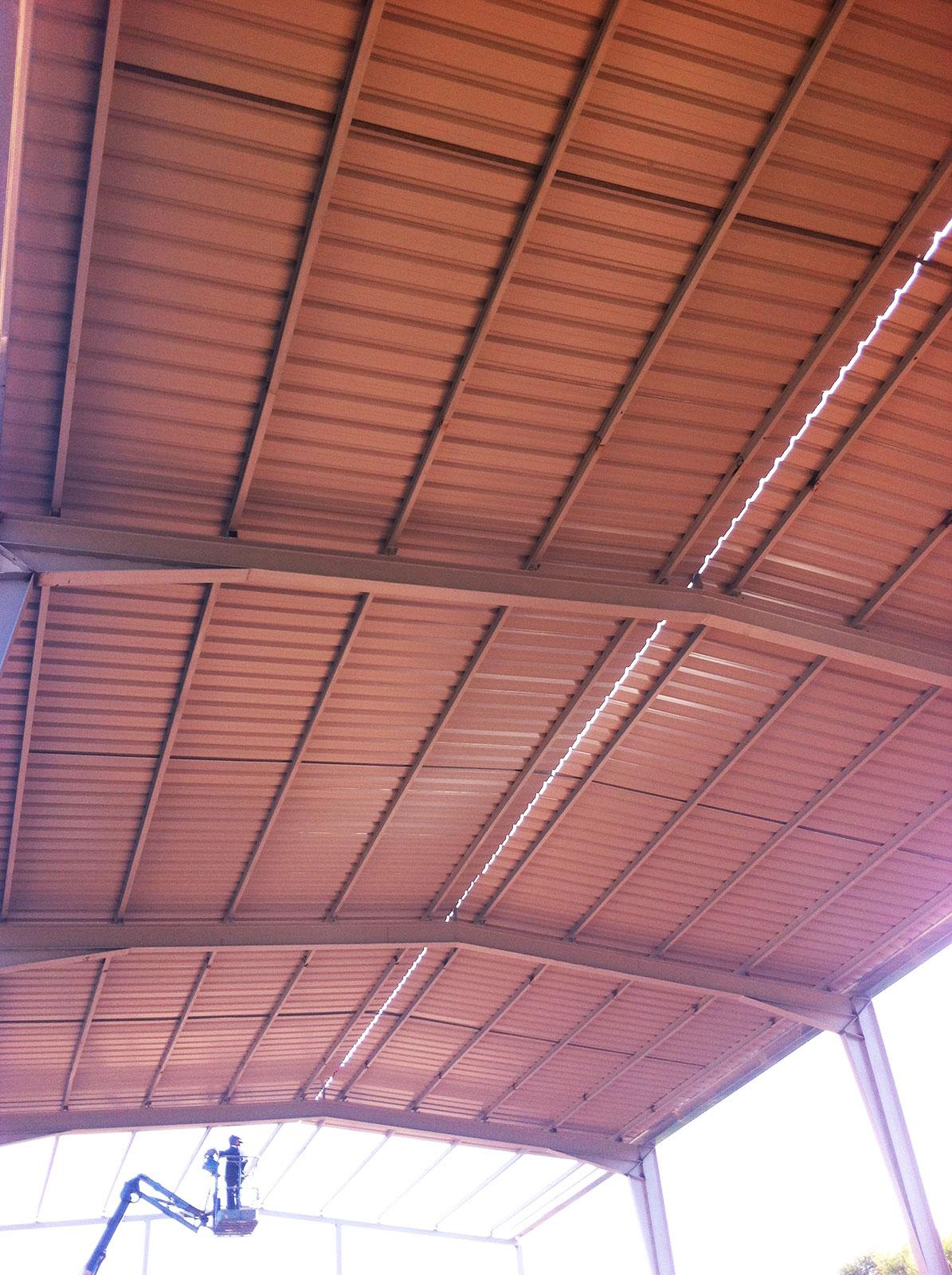

- Coberta de xapa prelacada de 0,6 mm de gruix de xapa i 40 mm de greca, 449,4 m ²
- Rematada de careners, amb xapa plegada de 0,6 mm i 62 cm de desenvolupament màx., 35,4 ml
- Canaló de xapa simple amb boques per a baixants. 80 cm de desenvolupament màxim., 70,8 ml
- Plànols i memòria d’estructura visats per col·legi professional per als 443,6 m² nau
FONAMENTACIÓ MAGATZEM D’APERS (a executar pel client, amb aquestes quanties)
- Excavació sabates amb retro-excavadora (sense picar) i partint des de 69,2 m³
- Formigó de neteja H10 en fonamentació de gruix 0,1 m, per a 7,7 m ³
- Formigó per armar H25 abocament i vibrat en rases de fonamentació, 61,4 m ³
- Muntatge plaques ancoratge de pilars i encamillat perquè no es moguin durant formigonat, 14 ud
- Acer corrugat B500S col·locat en fonamentació, 1.149 kg
Hipòtesis considerades Magatzem d’ ormeigs:
- Dimensions exteriors: Ample 12,54 m. Llarg 35,38 m. Alçada al ràfec 8,92 m.
- Localitat Sarral. Alçada topogràfica 469 m. Zona climàtica 2. Càrrega de neu 68 kg/m².
- Marquesina, amb laterals parcialment tancats, amb grau d’ obstrucció al pas de l’ aire del 90%, situada en zona eòlica C, i amb grau d’ aspror de l’ entorn tipus 3 que es correspon amb zona rural accidentada amb alguns obstacles aïllats com arbres o alguns edificis.
- Estructura calculada per tancar amb blocs en tot el seu perímetre en el futur, i que la façana de blocs carregui sobre els pilars la força del vent lateral.
- Estructura aporticada, tenint en compte en el càlcul que està situada en zona SÍSMICA.
- Coberta a 2 aigües.
- Pendent del 10% o 5,7 °. Alçada del triangle del carener o hastials 0,61 m.
- Separació entre pòrtics centrals 7,03 m, i entre pilars testers 4,09 m.
- El sistema d’ estructura, per a les bigues centrals de coberta, serà pòrtic amb cartelles.

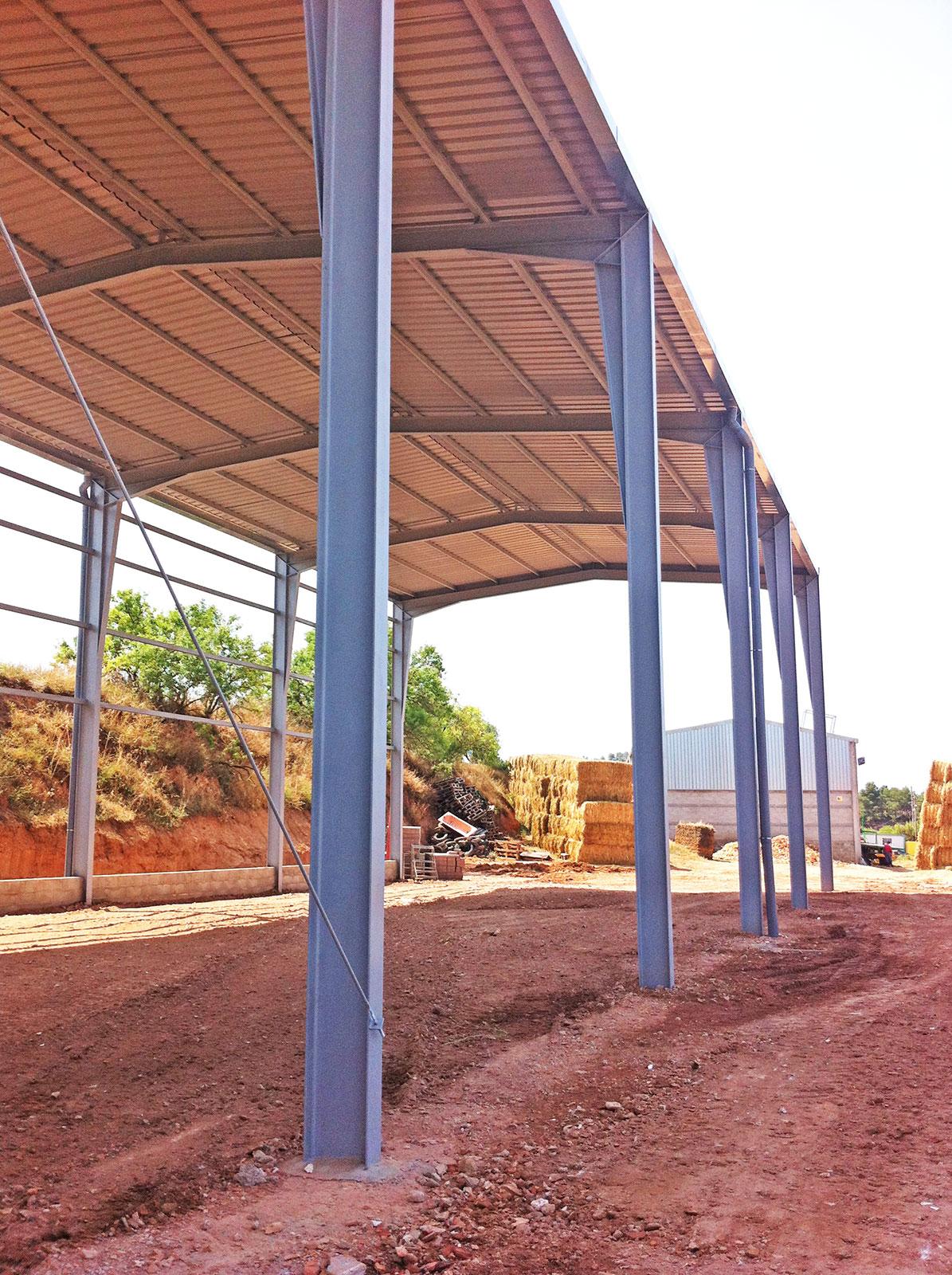

- Pòrtics centrals amb pilars tipus IPE330, i bigues de coberta amb perfils tipus IPE.
- Un pòrtic tester amb pilars tipus IPE240 a 4 m de separació al centre, i bigues testeres tipus IPE.
