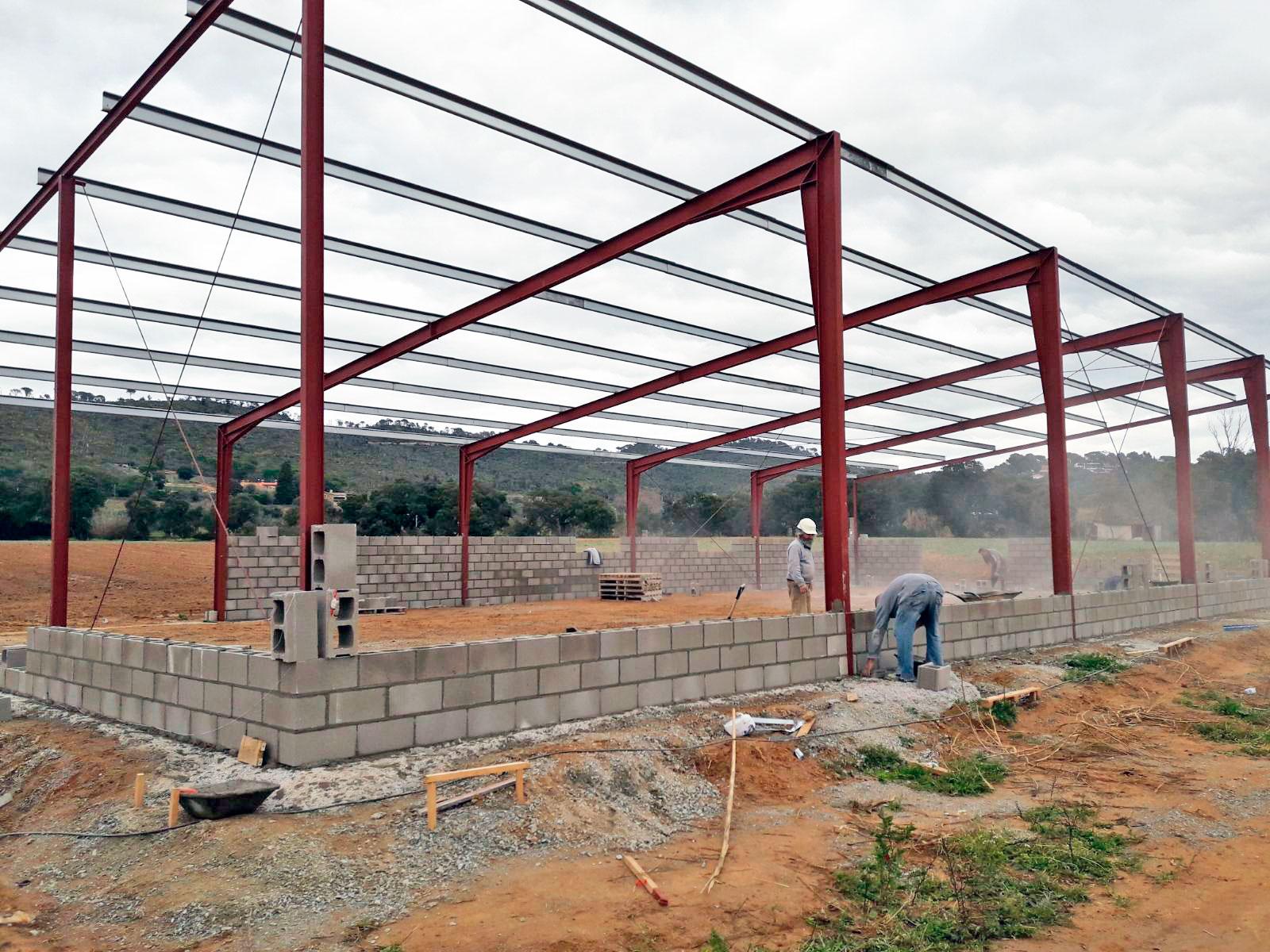

Execució d’ESTRUCTURA METALICA laminada soldada Nau agrícola a Calonge (Girona)
Magatzem agrícola prefabricat de 392 m2:
Hipòtesis considerades:
Dimensions exteriors:
Ample de la nau 0,20 + 14,00 + 0,20 m. Llargària 28,00 m. Alçada de coberta (a cara exterior de pilar) 3,72 m. baixa i 5,43 m. part alta.
Localitat Calonge. Alçada topogràfica 23 m. Zona climàtica 2. Càrrega de neu 44 kg/m².
Nau tancada des d’un punt de vista del vent, situada en zona eòlica C, i amb grau d’aspror de l’entorn tipus 4 que es correspon amb zona de cases al voltant (casc urbà), o bé altres naus industrials (poligon industrial), o bé arbres (un bosc).
Estructura resolta amb marcs rígids. Considerada com a aïllada des d’ un punt de vista del foc.
Coberta a 1 aigües. Pendent del 12% o 7 °. Alçada del triangle del carener o hastial 0.84 m.
Separació entre pòrtics centrals 5,60 m. I separació entre pilars testers 4,67 m.
Sistema d’ estructura magatzem agrícola prefabricat:
El sistema d’ estructura, per a les bigues centrals de coberta, serà pòrtic amb cartelles de cant aprox. 26 cm.
Pòrtics centrals amb pilars tipus IPE, i bigues de coberta amb perfils tipus IPE.
Pilars testers tipus IPE i bigues testeres tipus IPE.
Coberta amb corretges tipus Z, panell sandvitx de 30 mm. i teules ceràmiques, (per compte del client).
Corretges muntades per sobre de les bigues dels pòrtics. Coberta calculada per a càrrega permanent de 50 kg/m².
S’ ha tingut en compte en el càlcul la càrrega de manteniment de cobertes.
Alçada del tancament perimetral de blocs de formigó 4.54 m.
Tancament encaixat entre les ales dels pilars.
Plaques d’ ancoratge de l’ estructura de coberta, i les seves garrotes o perns, inclosos en l’ acer de l’ estructura.
Fonamentació amb solera necessàriament. Tensió admissible del terreny inicialment considerada 1.5 kg/cm².
Tot el càlcul de l’ estructura es realitzarà complint rigorosament amb el CTE.- Codi Tècnic de l’ Edificació espanyol, així com amb els EC.- Eurocodigos, i per a la fonamentació amb l’ EHE.- Instrucció de Formigó Estructural d’ Espanya.
