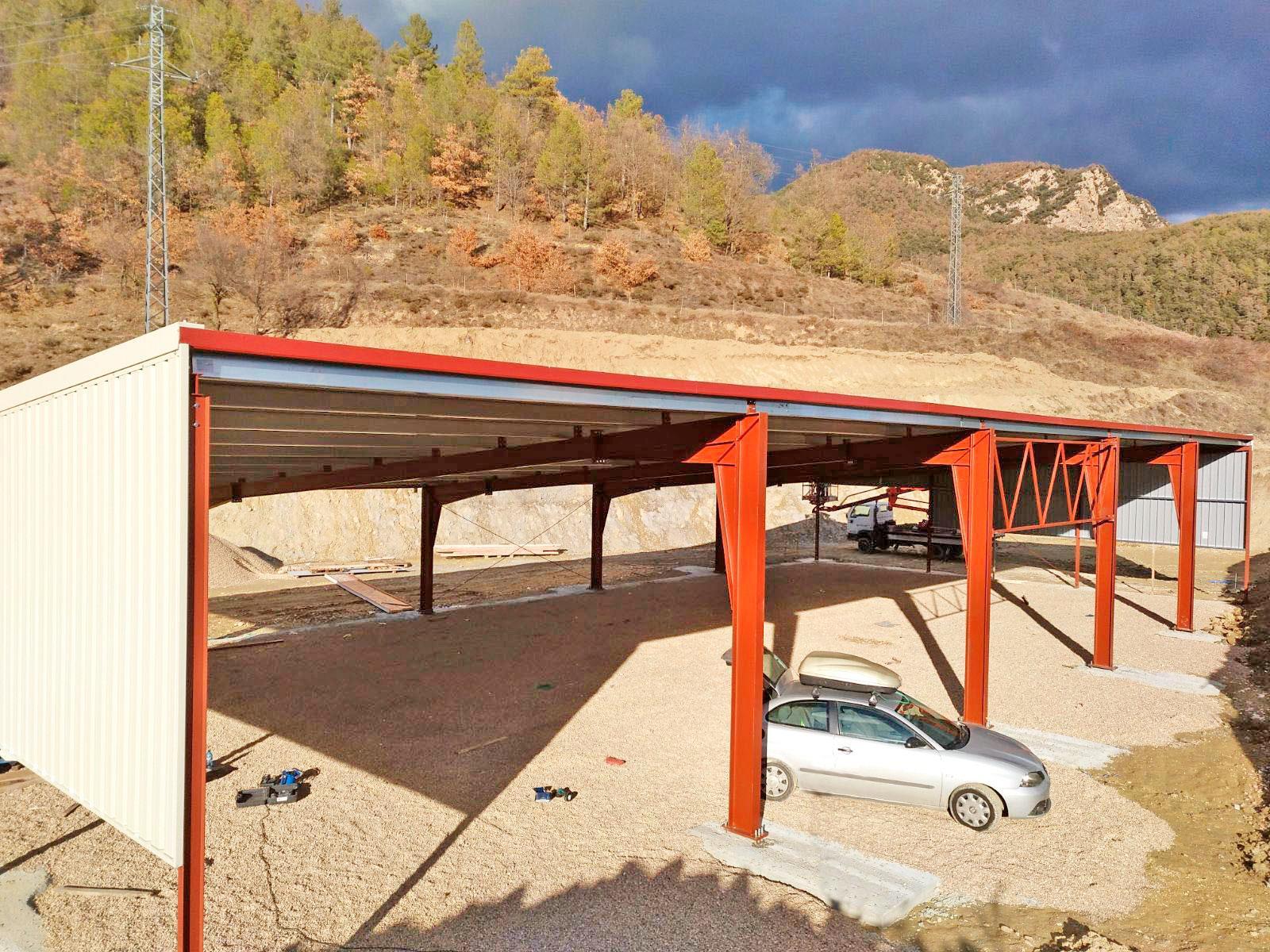

Naus ramaderes econòmiques

ESTRUCTURA, TANCAMENT I COBERTA  (executats en obra)

• Perfils d’ acer laminat cargolat de bigues, pilars, corretges de coberta i façanes, i plaques ancoratge,
• Panell de coberta sandvitx de 30 mm prelacat, nucli de poliuretà de 40 kg/m3, xapes 0,4/0,4 mm,
• Tancament de faldó amb xapa pregalvanitzada i prelacada de 40 mm i 0,6 mm de gruix de xapa,
• Rematada del carener amb xapa prelacada plegada de 0,6 mm de gruix i 62 cm de desenvolupament max.,
• Rematada de cantonades de façanes, amb xapa prelacada plegada de 0,6 mm d’ esp. i 62 cm desarr.max.,
• Canaló de xapa simple amb boques per a baixants,
• 2 Portes corredisses de xapa tipus Pegaso de 0,8 mm. d’ espes. de xapa, de 4,80×3,45m. amb subestru. i remat.

• Dimensions exteriors: Ample de la nau 15,36 m. Llargària 32,55 m. Alçada de coberta (a cara exterior de pilar) 5,00 m. part alta. 3,47 m. part baixa.
• Localitat la Coma i la Pedra. Alçada topogràfica 962 m. Zona climàtica 2. Càrrega de neu 145 kg/m².
• Naus ramaderes econòmiques oberta (o marquesina) des d’un punt de vista del vent, situada en zona eòlica C, i amb grau d’aspror de l’entorn tipus 3 que es correspon amb un paisatge accidentat o bé pla, amb arbres aïllats o petites construccions aïllades a uns 100 o 200 m de distància o menys.
• Estructura resolta amb marcs rígids. Considerada com a aïllada des d’ un punt de vista del foc.
• Coberta a 1 aigua. Pendent del 10% o 6 °.
• Separació entre pòrtics centrals 6,51 m. I separació entre pilars testers 5,12 m.
• El sistema d’ estructura, per a les bigues centrals de coberta, serà pòrtic amb cartelles de cant aprox. 40 cm.
• Pòrtics centrals amb pilars tipus IPE, i bigues de coberta amb perfils tipus IPE.

Naus ramaderes econòmiques pilars.

• Pilars testers tipus IPE i bigues testeres tipus IPE.
• Coberta amb corretges tipus Z i panell sandvitx de 30 mm. Corretges muntades per sobre de les bigues dels pòrtics.
• S’ ha tingut en compte en el càlcul la càrrega de manteniment de cobertes.
• Tancament en dos testers de 10,56 m. cadascun, amb bloc de formigó fins a 1,50 m.  i resta xapa fins a la coberta, resta dels testers fins a 15,36 m. amb dues portes (per compte del client).
• I tancament d’un lateral longitudinal amb bloc de formigó (per compte del client), l’altre lateral sense tancament.
• Plaques d’ ancoratge de l’ estructura de coberta, i les seves garrotes o perns, inclosos en l’ acer de l’ estructura.
• Fonamentació amb solera necessàriament. Tensió admissible del terreny inicialment considerada 1.5 kg/cm². Naus ramaderes econòmiques
• Tot el càlcul de l’ estructura es realitzarà complint rigorosament amb el CTE.- Codi Tècnic de l’ Edificació espanyol, així com amb els EC.- Euro codis, i per a la fonamentació amb l’ EHE.- Instrucció de Formigó Estructural d’ Espanya.
