Granja de pollastres

GRANJA DE POLLASTRES: EXECUCIÓ D’ ESTRUCTURA LAMINADA CARGOLADA

NAU AVÍCOLA DE 300 M ²

Granja de pollastres:

ESTRUCTURA, TANCAMENTS i COBERTA (executats en obra)

• Perfils d’ acer laminat cargolat de bigues, pilars, corretges de coberta i façanes, i plaques ancoratge, 300,0 m ² planta.
• Panell de coberta sandvitx de 40 mm prelacat, nucli de poliuretà de 40 kg/m3, xapes 0,4/0,4 mm, 315,7 m².
• Tancament de hastials de panell sandvitx, de 40 mm prelacat, PUR de 40 kg/m3, xapes 0,4/0,4 mm, 18,1 m².

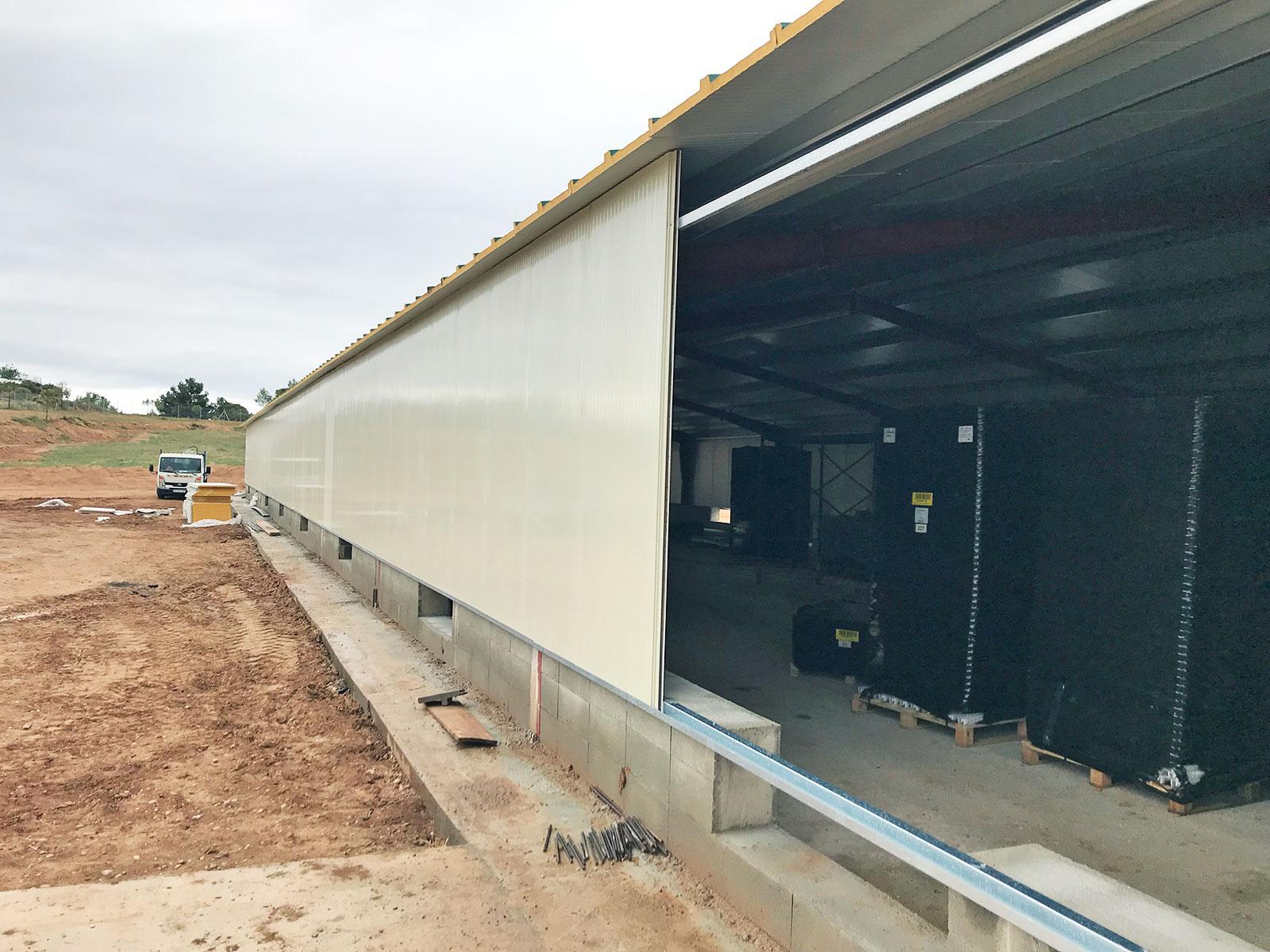

• Tancament de façanes amb panell sandvitx de 40 mm prelacat, PUR de 40 kg/m3, xapes 0,4/0,4 mm, 116,8 m².
• Rematada del carener amb xapa prelacada plegada de 0,6 mm de gruix i 62 cm de desenvolupament màx., 24,0 ml.
• A més rematada de coberta amb hastials, amb xapa prelacada plegada de 0,6 mm d’ esp. i 62 cm desarr. màx., 25,0 ml.
• Rematada de cantonades de façanes, amb xapa prelacada plegada de 0,6 mm d’ esp. i 62 cm desarr. màx., 124,5 ml.
• Paret divisòria interior de panell sandvitx de 40 mm prelacat, PUR de 40 kg/m3, xapes 0,4/0,4 mm, 53,1 m².
• Lluernari de policarbonat cel·lular de 30 mm, aïllant tèrmicament, al magatzem, 6,2 m².

Fonamentació i solera:

• Formigó de neteja H10 de 100 kg/cm2 de resistència a compressió i 10 cmm de gruix, 2,0 m3.
• Acer corrugat de qualitat B500S formant parelles o bigues riostres, col·locat a les rases de fonamentació, 332,9 kg.
• Muntatge plaques ancoratge de pilars i encamillat perquè no es moguin o desplacin durant el formigonat, 12,0 ud.
• Formigó per armar H25 (250 kg/cm2 de resistència), abocament i vibrat en rases de fonamentació, 13,7 m3.

Hipòtesis considerades:

• Dimensions exteriors:
• Ample de la nau 0,20 + 12,50 + 0,20 m. Llargària 21,00 + 3,00 m. (magatzem). Alçada de coberta (a cara exterior de pilar) 3,00 m.

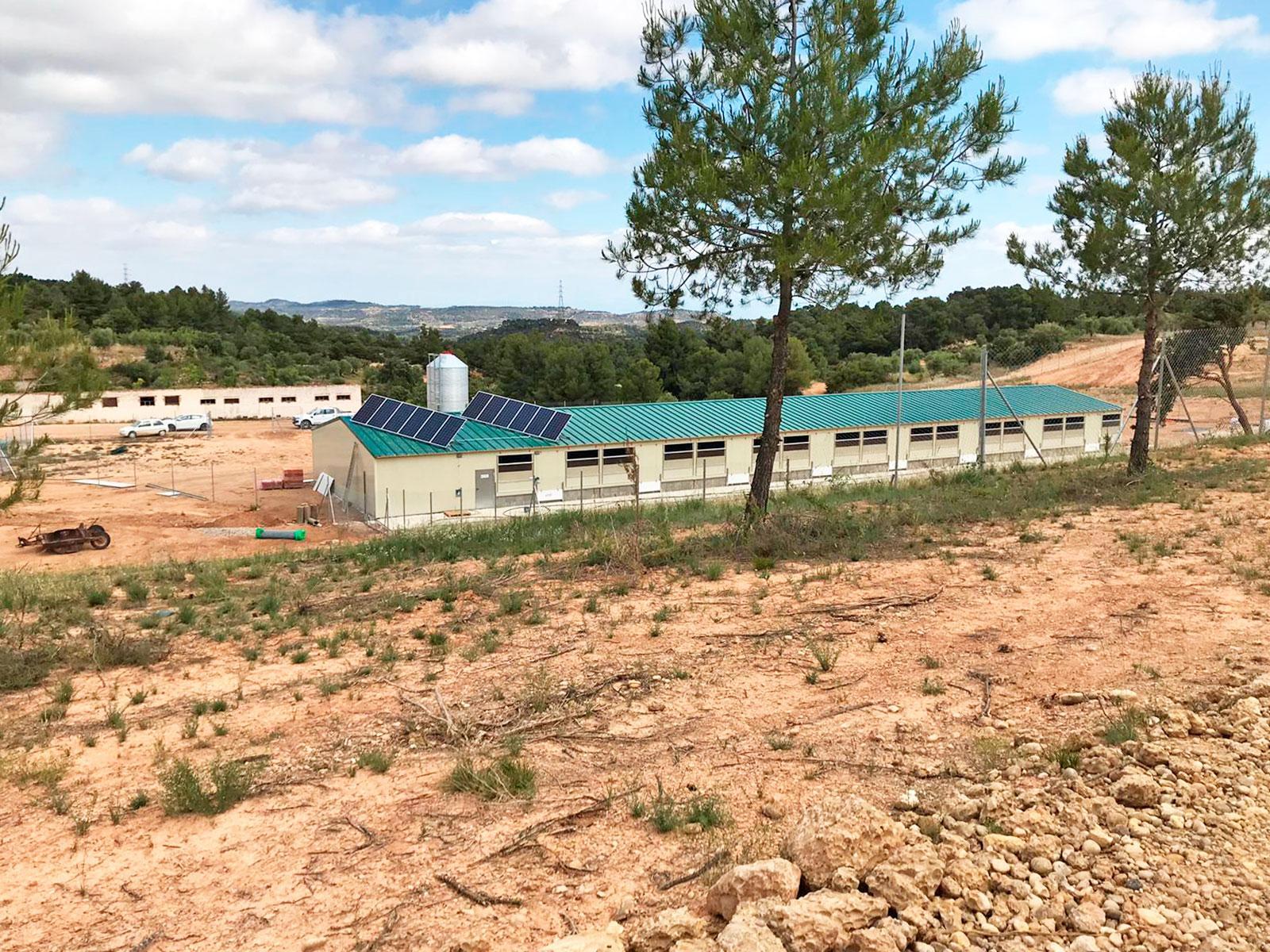

• Estructura magatzem preparada per a suport de plaques solars.
• Localitat la Pobla de Pere.
• Alçada topogràfica 675 m. Zona climàtica 2. Càrrega de neu 98 kg/m².
• Nau tancada des d’ un punt de vista del vent, situada en zona eòlica C, i amb grau d’ aspror de l’ entorn tipus 3 que es correspon amb un paisatge accidentat o bé pla, amb arbres aïllats o petites construccions aïllades a uns 100 o 200 m de distància o menys.

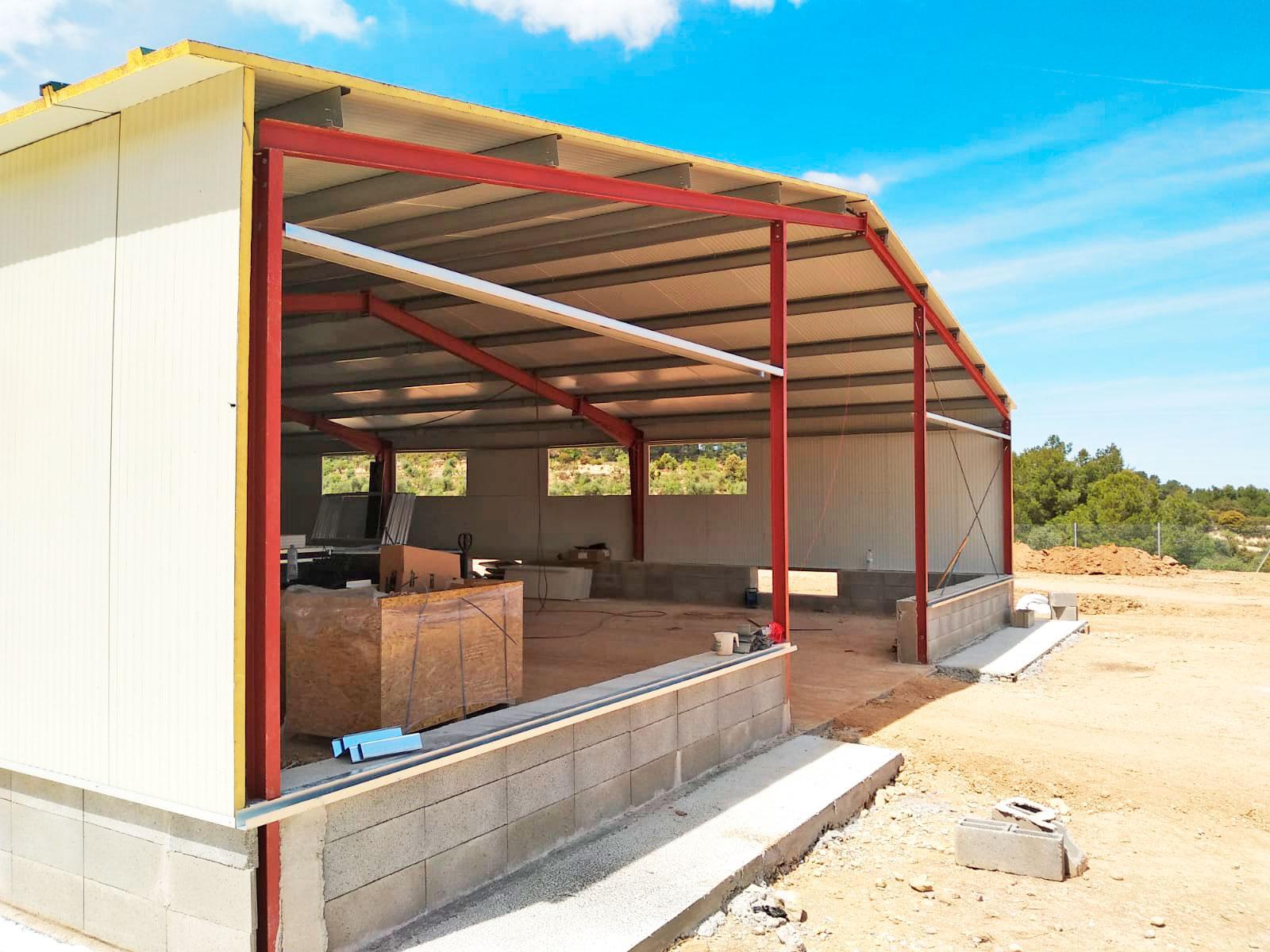

Estructura granja de pollastres:

• Estructura resolta amb marcs rígids. Considerada com a aïllada des d’ un punt de vista del foc.
• Coberta a 2 aigües. Pendent del 20% o 11 °. Alçada del triangle del carener o hastial 1.25 m.
• Separació entre pòrtics centrals 6,00 m. I separació entre pilars testers 6,25 m.
• El sistema d’ estructura, per a les bigues centrals de coberta, serà pòrtic amb cartelles de cant aprox. 26 cm.
• Pòrtics centrals amb pilars tipus IPE-HEA, i bigues de coberta amb perfils tipus IPE-HEA.
• Pilars testers tipus IPE-HEA i bigues testeres tipus IPE-HEA.
