ALMACÉN AGRÍCOLA EN TARRAGONA

CONSTRUCCIÓN DE ALMACÉN AGRÍCOLA EN TARRAGONA

ALMACÉN AGRÍCOLA PARA APEROS CON CERRAMIENTO DE BLOQUE DE HORMIGÓN Y ESTRUCTURA METÁLICA

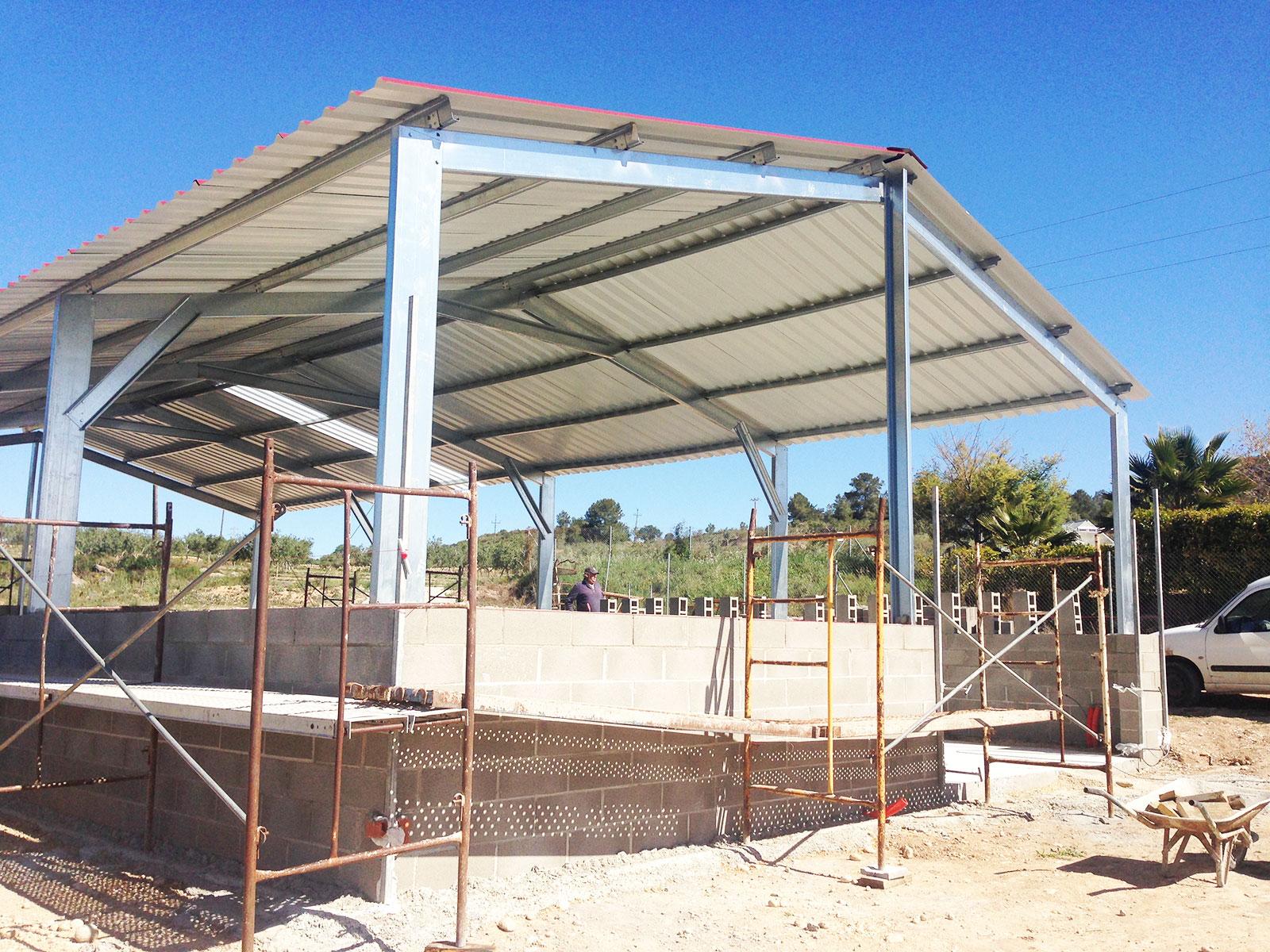

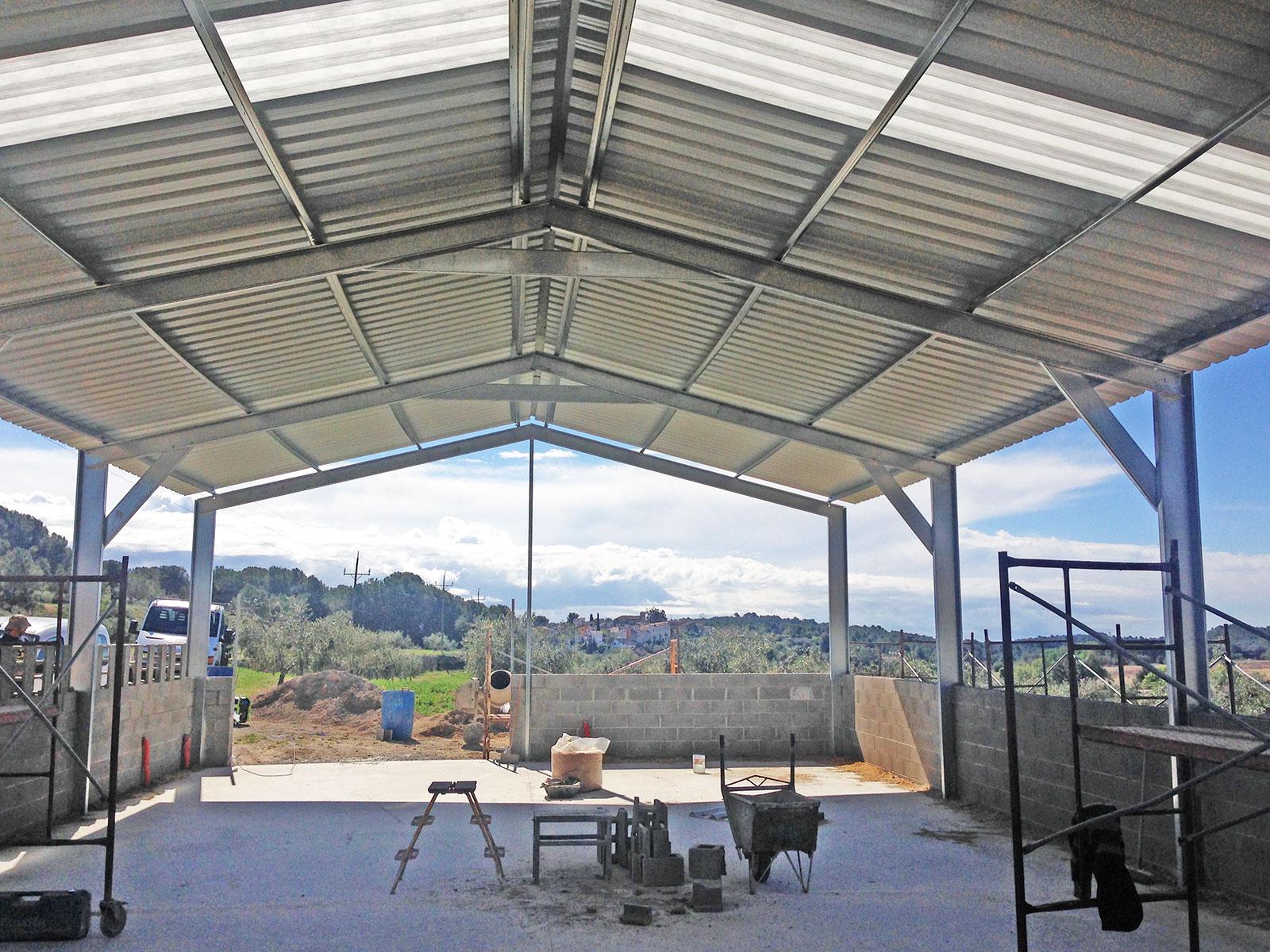

Almacén Agrícola en Tarragona:

Suministro de estructura metálica galvanizada y atornillada,

  • Acero conformado galvanizado de vigas, pilares y correas de cubierta.
  • Cubierta de chapa prelacada de 0,6 mm. de espesor de chapa y con 6 grecas de 40 mm. de canto.
  • Remate de cumbrero con chapa plegada de 0,6 mm y 62 cm de desarrollo máximo.
  • Tornillos+tuercas de calidad 8.8, M13x54mm de media aproximadamente, con los rosca-viga (aparte los rosca-chapa).
  • Y planos y memoria de estructura visados por colegio profesional.

MEDIDAS DE UN ALMACÉN AGRÍCOLA EN TARRAGONA:

  • Dimensiones exteriores: Ancho 0,2+10+0,2 m. Largo 20 m. Altura de cubierta (a cara ext.pilar) 4,0 m.
  • Y localidad Renau. Altura topográfica 171 m. Zona climática 2. Carga de nieve 49 kg/m².
  • Nave agrícola cerrada, situada en zona eólica C, y con grado de aspereza del entorno tipo 3 que se corresponde con zona rural accidentada con algunos obstáculos aislados como árboles o algunos edificios.
  • Estructura resuelta con marcos rígidos, y teniéndose en cuenta en el cálculo que está situada en zona SÍSMICA. Considerada como aislada desde un punto de vista del fuego.
  • Cubierta a 2 aguas. Pendiente del 25% ó 14°. Altura del triángulo del cumbrero o hastial 1,16 m.
  • Y separación entre pórticos centrales 4,88 m.
  • El sistema de estructura, para las vigas centrales de cubierta, será pórtico de perfil simple de canto áprox. 0,25 m.

PILARES Y PÓRTICOS NAVES AGRÍCOLAS

  • Pórticos centrales con pilares tipo C, y vigas de cubierta con perfiles tipo C.
  • Además los nudos de encuentro entre pilares y vigas estarán reforzados con triángulos o «deltas».
  • Pilares nave agrícola, testeros tipo C y vigas testeras tipo C.
  • Altura libre junto a los pilares de pórticos centrales 2,99 m.
  • Y Altura libre a correas de la nave 3,83 m.
  • Altura central libre a vigas 4,34 m.
  • Además tiene una  Altura central libre a correas 5,0 m.
  • Cubierta con correas tipo Z y chapa grecada de 40 mm. Correas montadas por encima de las vigas de los pórticos.
  • Se ha tenido en cuenta en el cálculo la carga de mantenimiento de cubiertas.
  • Altura del cerramiento de bloques perimetral 4,0 m. Cerramiento montado por el exterior de los pilares.
  • Sistema de anclaje de pilares a cimentación incluido en el acero de la estructura.
  • Cimentación con zapatas aisladas, con vigas de atado perimetrales para apoyo de fábrica de bloques, y con solera necesariamente. Tensión admisible del terreno inicialmente considerada 1,5 kg/cm².



Todo el cálculo de la estructura se realiza cumpliendo rigurosamente el Código Técnico de la Edificación (CTE), así como con los EC.- Euro códigos, y para la cimentación con la EHE.- Instrucción de Hormigón Estructural. Se tuvo en cuenta la norma NCSR.- Norma de construcción sismorresistente, al estar en zona sísmica.
