Nave agrícola en venta: suministro de ESTRUCTURA METALICA.
CONSTRUCCIÓN DE NAVE AGRÍCOLA DE 96 M²
Nave agrícola en venta:
Perfiles de acero laminado atornillado de vigas, pilares, correas de cubierta, y placas anclaje.
Panel de cubierta sándwich de 50 mm prelacado, núcleo de poliuretano de 40 kg/m3, chapas 0,4/0,4 mm.
Remate del cumbrero con chapa prelacada plegada de 0,6 mm de espesor y 62 cm de desarrollo máx.,
Y remate de cubierta con hastiales, con chapa prelacada plegada de 0,6 mm de esp. y 62 cm desarr. max.,
Tornillos y tuercas de tipo medio M12x50 y de calidad 8.8, 179,2 ud
Cimentación y solera:
Hormigón de limpieza H10 de 100 kg/cm2 de resistencia a compresión y 10 cmm de espesor.
Acero corrugado de calidad B500S formando parillas o vigas riostras, colocado en las zanjas de cimentación.
Montaje placas anclaje de pilares y encamillado para que no se muevan o desplacen durante el hormigonado.
Hormigón para armar H25 (250 kg/cm2 de resistencia), vertido y vibrado en zanjas de cimentación.
Hipótesis consideradas:
Dimensiones exteriores:
Ancho de la nave 0,20+8,00+0,20 m. Longitud 12,00 m. Altura de cubierta (a cara exterior de pilar) 4,00 m.
Localidad Utrillas. Altura topográfica 945 m. Zona climática 2. Carga de nieve 142 kg/m².
Nave cerrada desde un punto de vista del viento, situada en zona eólica A, y con grado de aspereza del entorno tipo 4 que se corresponde con zona de casas alrededor (casco urbano), o bien otras naves industriales (poligono industrial), o bien arboles (un bosque).
Estructura resuelta con marcos rígidos. Considerada como aislada desde un punto de vista del fuego.
Cubierta a 2 aguas. Pendiente del 12% ó 7°. Altura del triángulo del cumbrero o hastial 0.48 m.
Separación entre pórticos centrales 6,00 m. Y separación entre pilares testeros 4,00 m.
Sistema de estructura nave agrícola en venta:

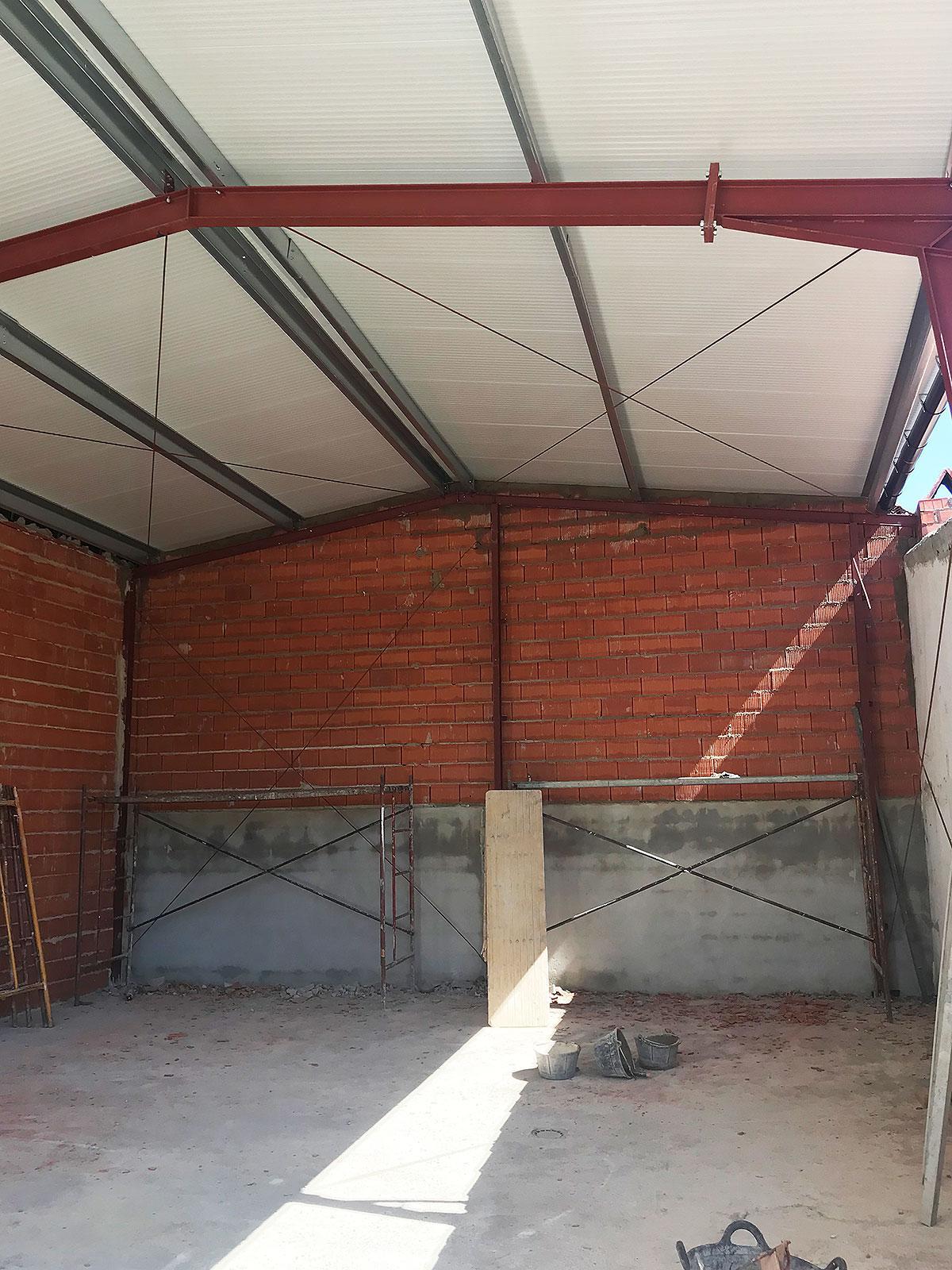

El sistema de estructura, para las vigas centrales de cubierta, será pórtico con cartelas de canto aprox. 12 cm.

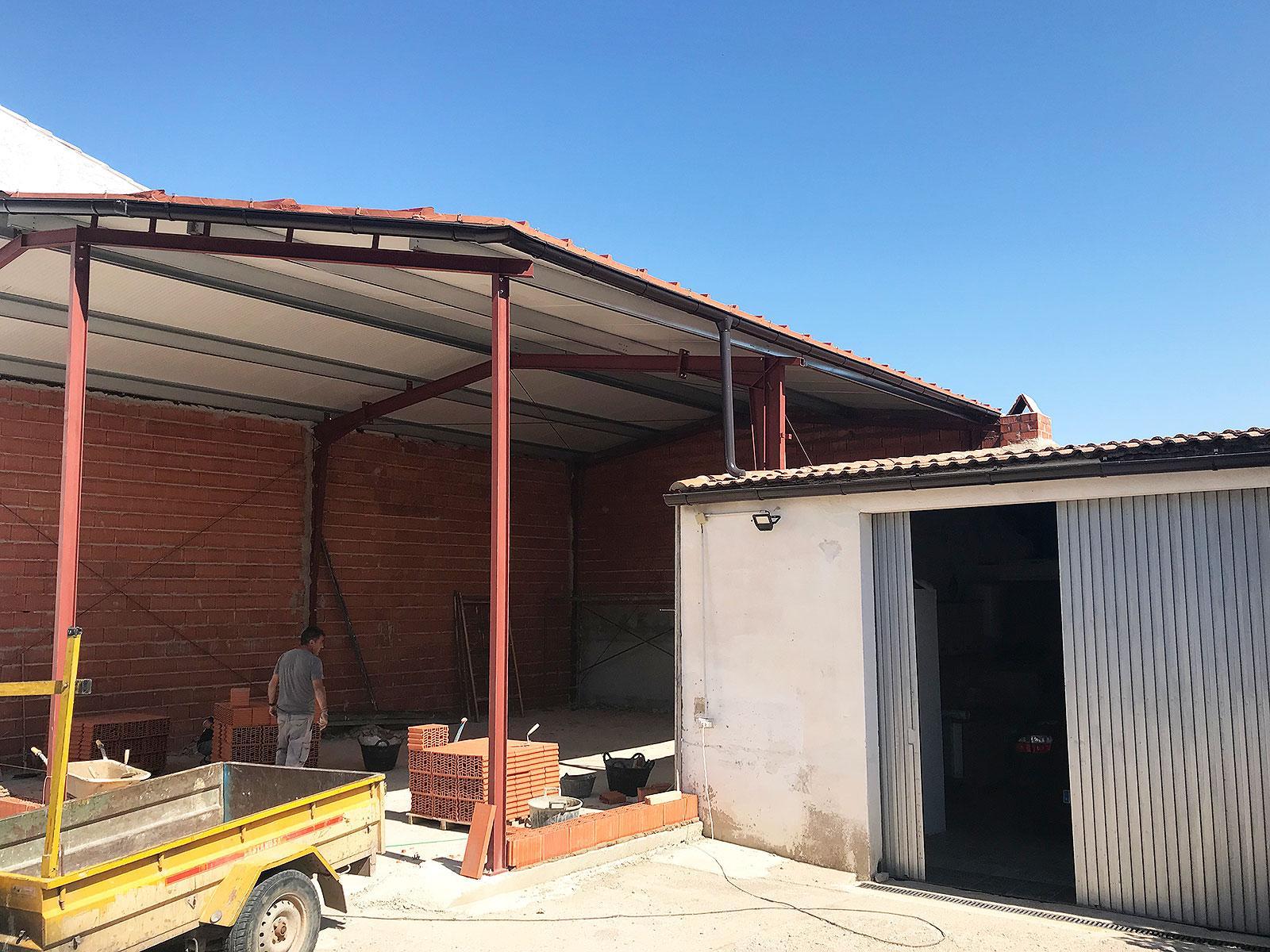

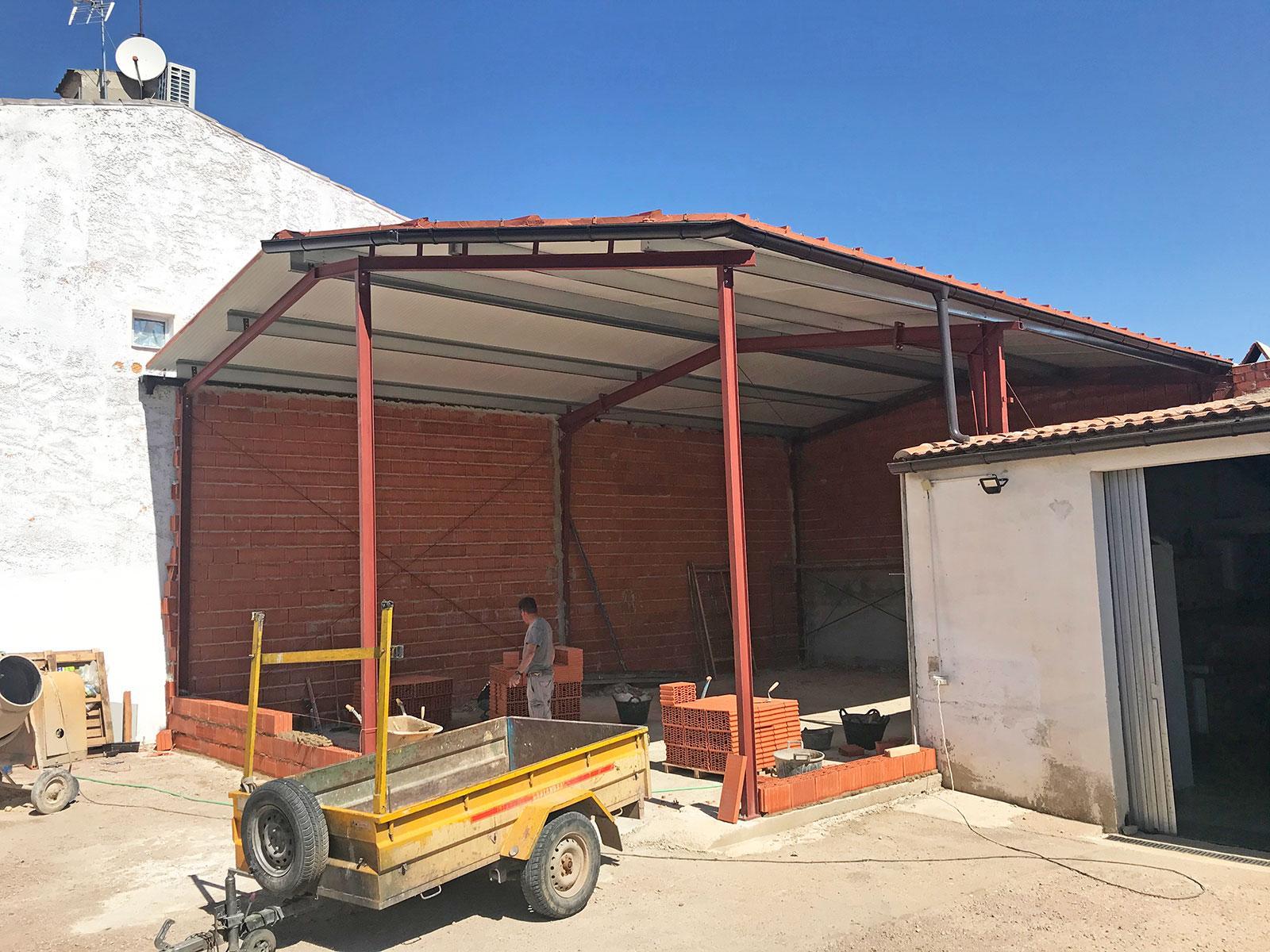

Pórticos centrales con pilares tipo IPE-HEA, y vigas de cubierta con perfiles tipo IPE-HEA.

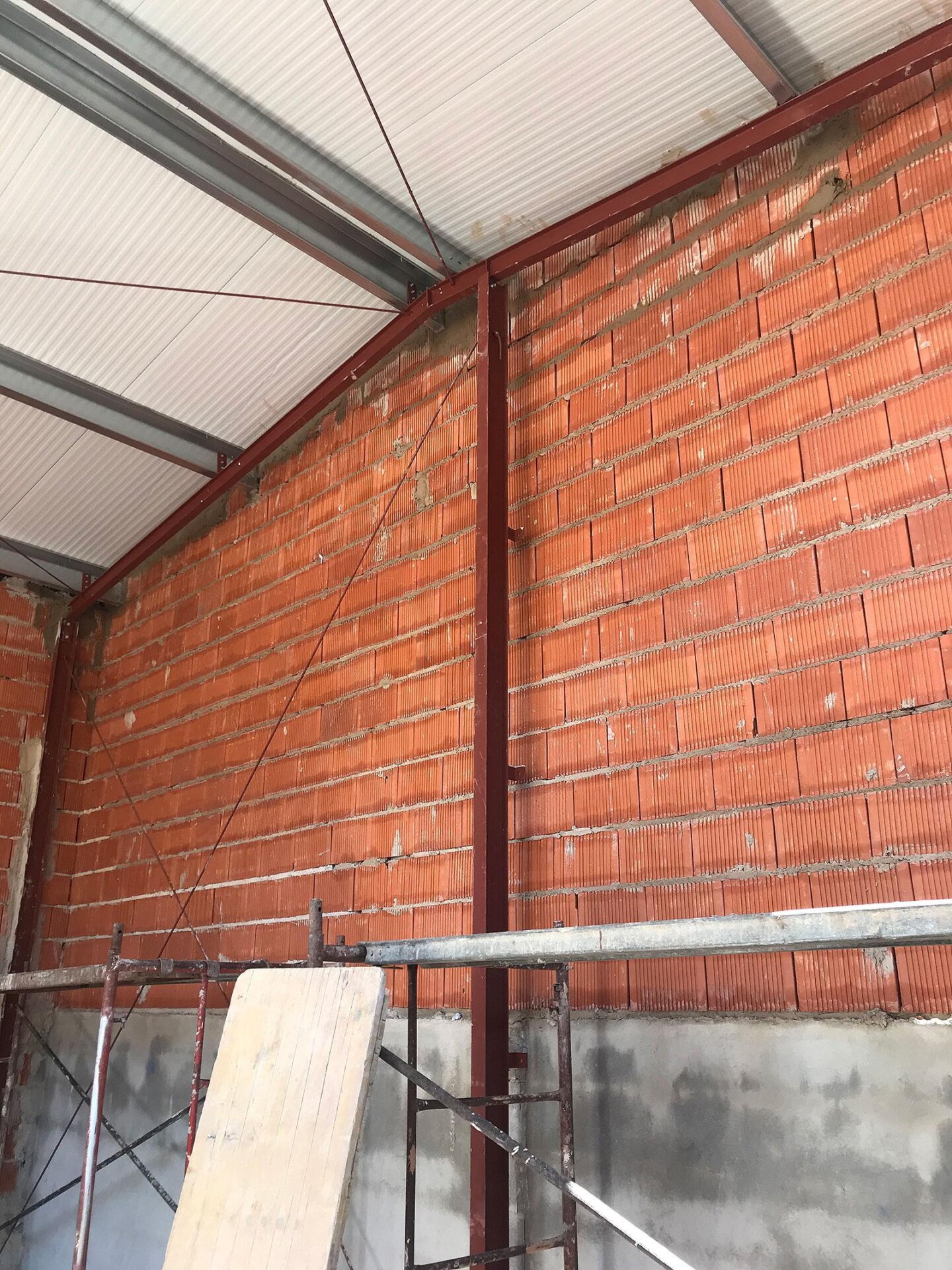

Pilares testeros tipo IPE-HEA y vigas testeras tipo IPE-HEA.
Altura libre junto a los pilares de pórticos centrales 3,63 m (sólo puntualmente).
Además altura libre más baja a las correas de cubierta 3,83 m. Altura central libre a vigas 4,21 m.
Y altura central libre a las correas de cubierta 4,31 m. (Todas medidas aproximadas).
Cubierta con correas tipo Z-IPE y panel sándwich de 50 mm. Correas montadas por encima de las vigas de los pórticos.
Se ha tenido en cuenta en el cálculo la carga de mantenimiento de cubiertas.
Altura del cerramiento perimetral de bloques o similar, 3.95 m.
Cerramiento encajado entre las alas de los pilares.
Placas de anclaje de la estructura de cubierta, y sus garrotas o pernos, incluidos en el acero de la estructura.
Cimentación con solera necesariamente.
Tensión admisible del terreno inicialmente considerada 1.5 kg/cm².
Todo el cálculo de la estructura se realizará cumpliendo rigurosamente con el CTE.- Código Técnico de la Edificación español, así como con los EC.- Euro códigos, y para la cimentación con la EHE.- Instrucción de Hormigón Estructural de España.Agrícolas
