Nave Agrícola en Teruel

CONSTRUCCIÓN DE NAVES AGRÍCOLAS EN TERUEL

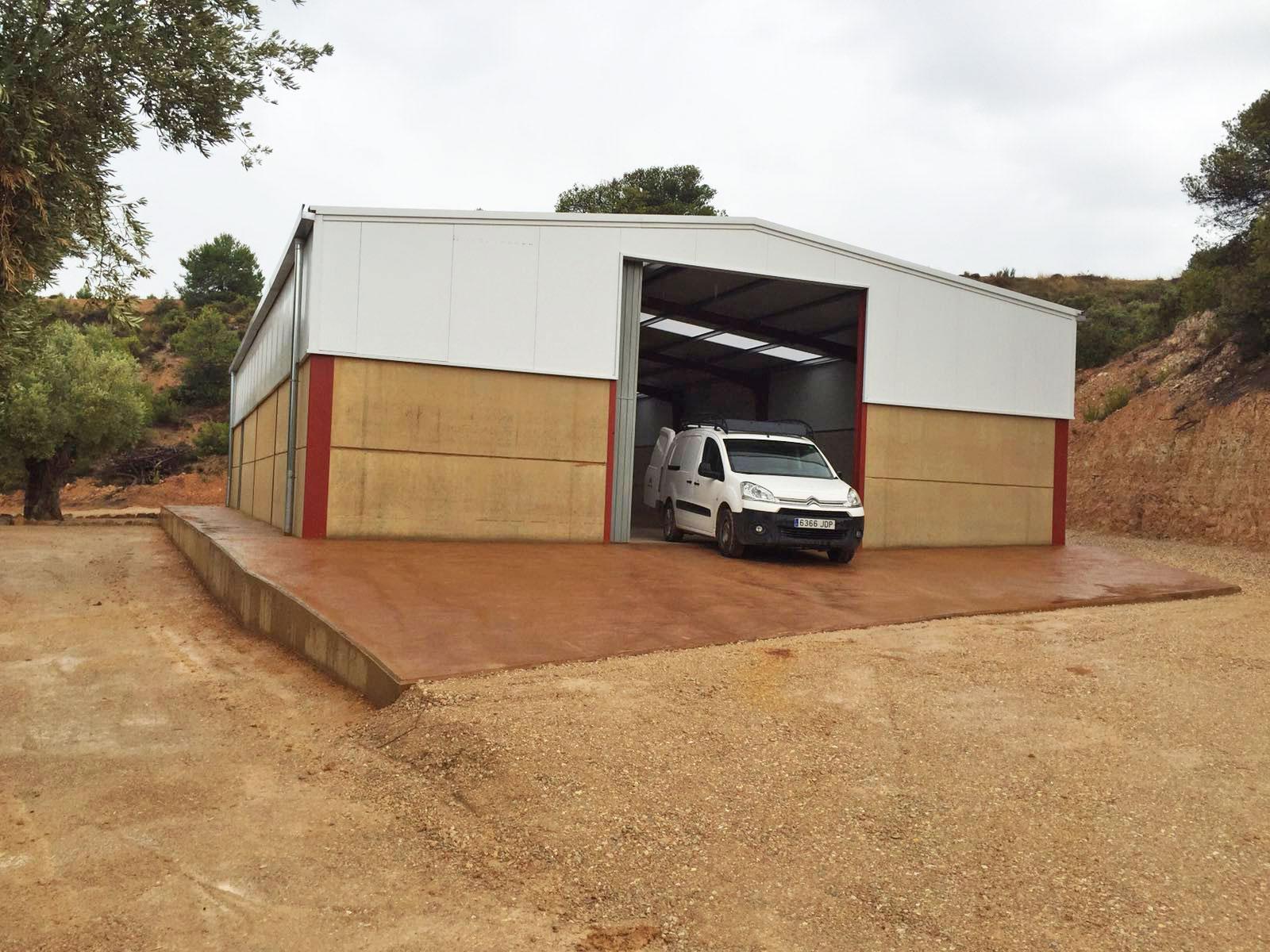

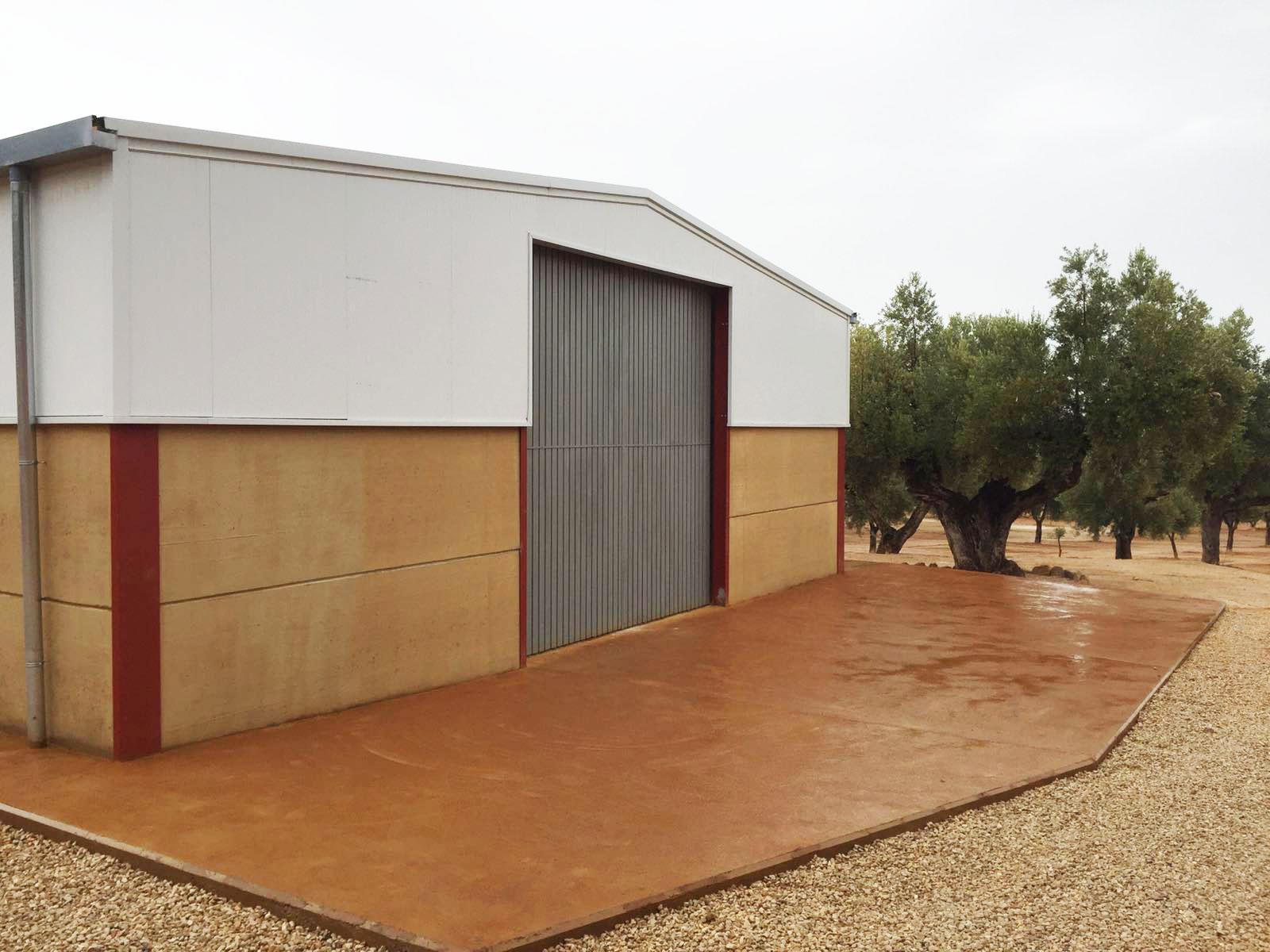

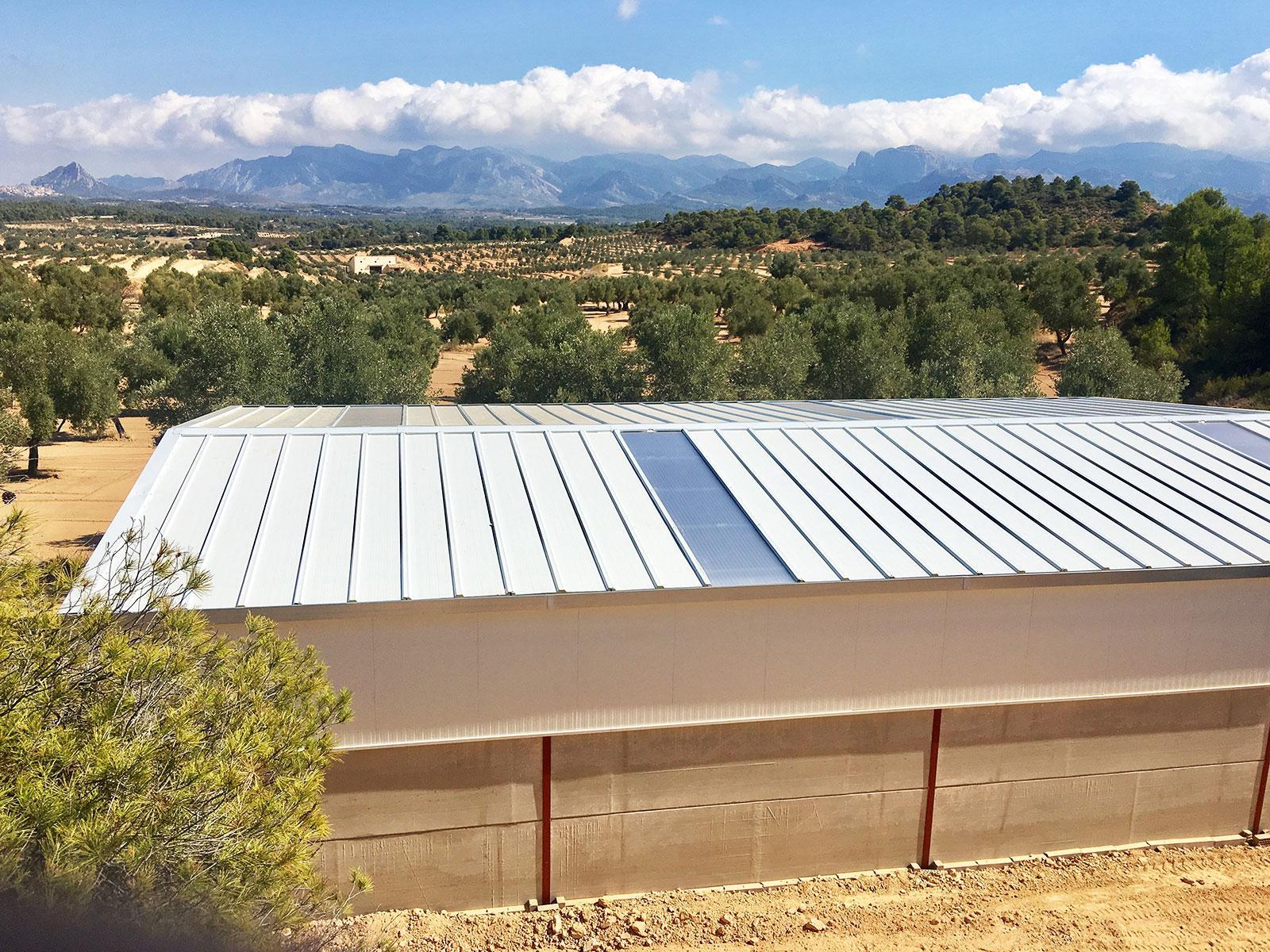

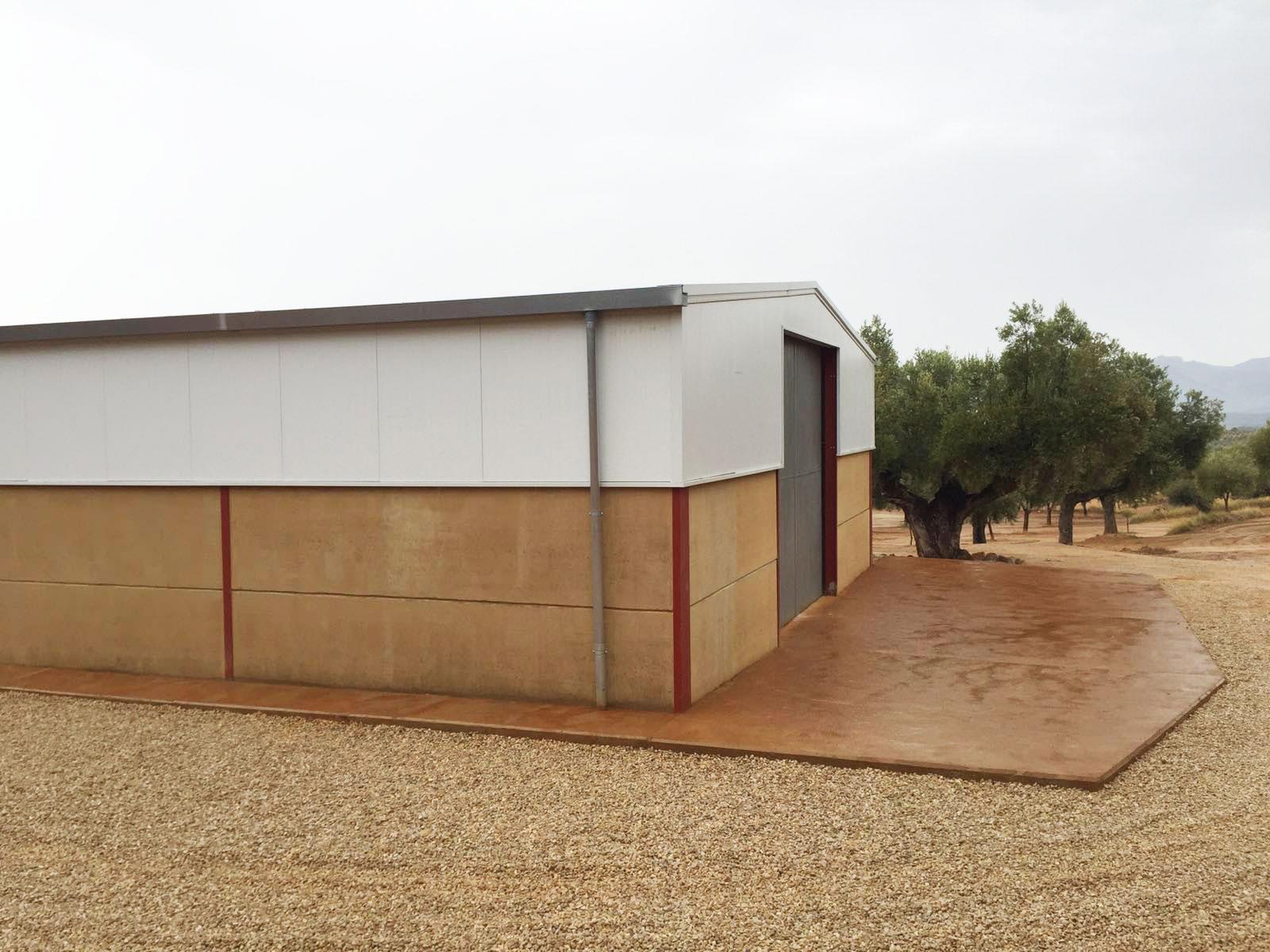

Nave Agrícola en Teruel:

Nave de 240 m² con:
Cubierta SW, 30 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm.
Lucernarios de cubierta de policarbonato celular de 30 mm (10 % de cubierta de la nave).
Cerramiento de faldón de panel SW, 35 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm.
Cerramiento lateral de placa alveolar prefabricada de hormigón pretensado de 15 cm de grosor.
Canalón de chapa simple con bocas para bajantes. 80 cm de desarrollo máximo.
2 puertas abatibles manuales de 4×4 m².
1 puerta peatonal de 1×2 m².
Planos y memoria de estructura visados por colegio profesional.

Dimensiones exteriores: Ancho 12 m. Largo 20 m. Altura de cubierta (a cara ext.pilar) 4 m.
Localidad Cretas. Altura topográfica 569 m. Zona climática 2. Carga de nieve 85 kg/m².
Nave cerrada, situada en zona eólica B, y con grado de aspereza del entorno tipo 3 que se corresponde con zona rural accidentada con algunos obstáculos aislados como árboles o algunos edificios.
Estructura resuelta con marcos rígidos, estando situada en zona no sísmica. Considerada como aislada desde un punto de vista del fuego.
Cubierta a 2 aguas. Pendiente del 12% ó 6,8°. Altura del triángulo del cumbrero o hastial 0,71 m.
Separación entre pórticos centrales 4,95 m. Y entre pilares testeros 3,94 m.
El sistema de estructura, para las vigas centrales de cubierta, será pórtico con cartelas de canto áprox. 0,38 m.

Pórticos centrales con pilares tipo IPE, y vigas de cubierta con perfiles tipo IPE.
Pilares testeros tipo IPE y vigas testeras tipo IPE.
Altura libre junto a los pilares de pórticos centrales 3,52 m (sólo puntualmente).
Además Altura libre a correas de la nave 3,9 m. Altura central libre a vigas 4,23 m.
Y Altura central libre a correas 4,61 m. (Todas aprox.)

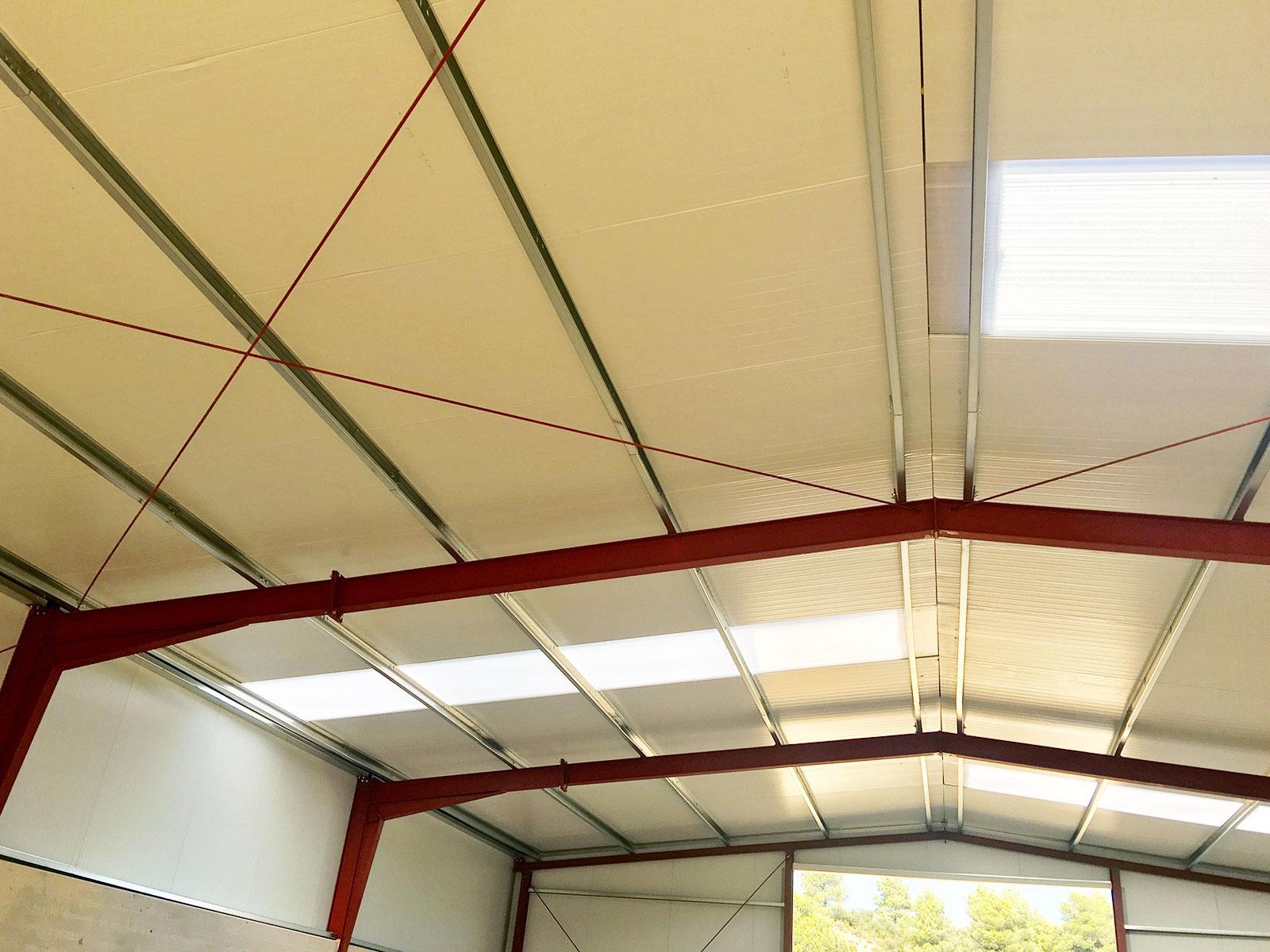

Cubierta con correas tipo Z y panel sándwich de 30 mm. Correas montadas por encima de las vigas de los pórticos.
Se ha tenido en cuenta en el cálculo la carga de mantenimiento de cubiertas.
Altura del cerramiento alveolar perimetral 2,4 m. Cerramiento encajado entre las alas de los pilares.
Placas de anclaje de la estructura de cubierta y sus garrotas incluidas en el acero de la estructura.
Cimentación con zapatas aisladas, y con solera necesariamente. Tensión admisible del terreno inicialmente considerada 1,5 kg/cm².
Todo el cálculo de la estructura se realizará cumpliendo rigurosamente el Código Técnico de la Edificación (CTE), así como con los EC.- Eurocódigos, y para la cimentación con la EHE.- Instrucción de Hormigón Estructural.
