CONSTRUCCIÓN Y FABRICACIÓN DE NAVES INDUSTRIALES EN BARCELONA

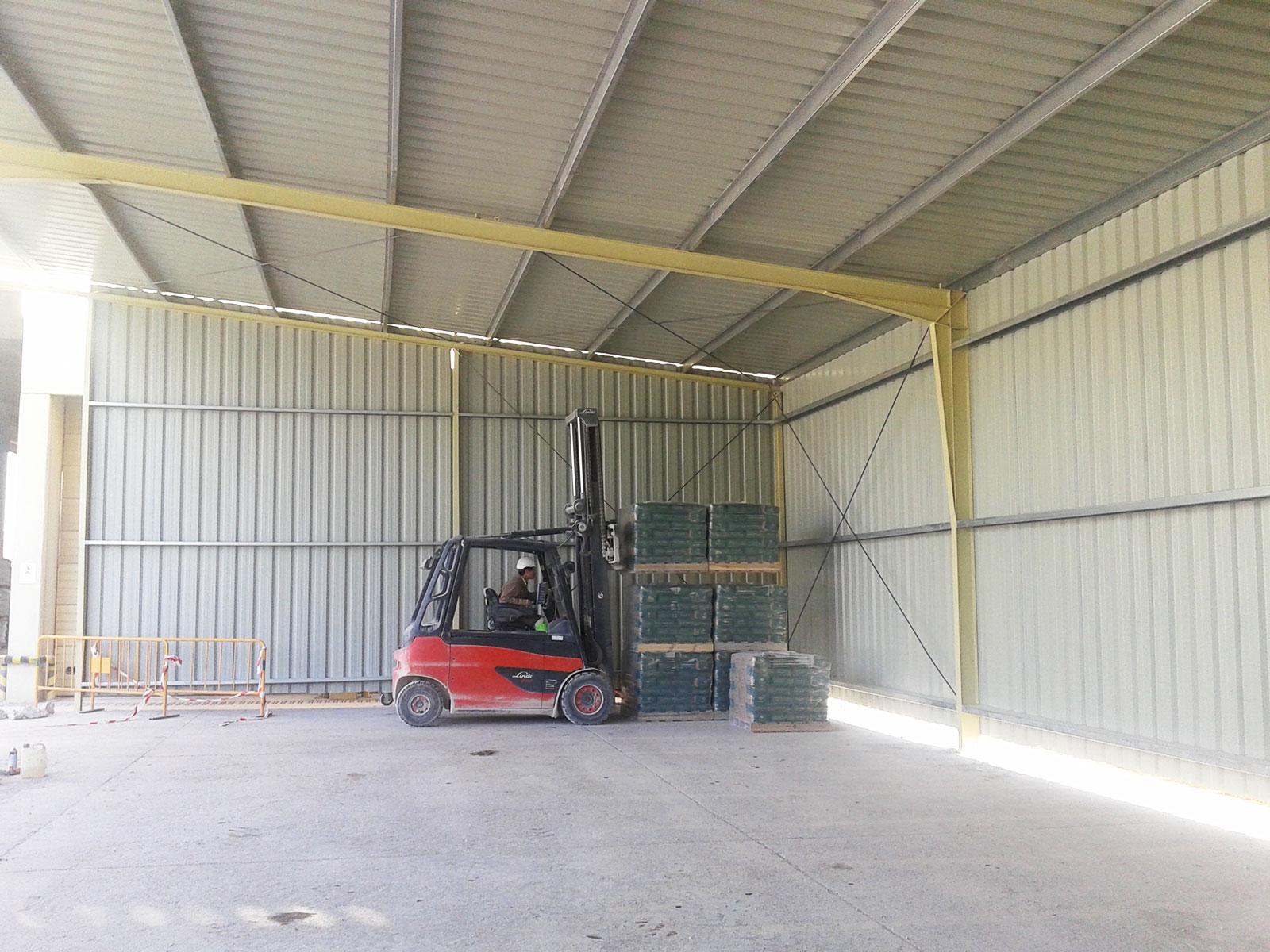

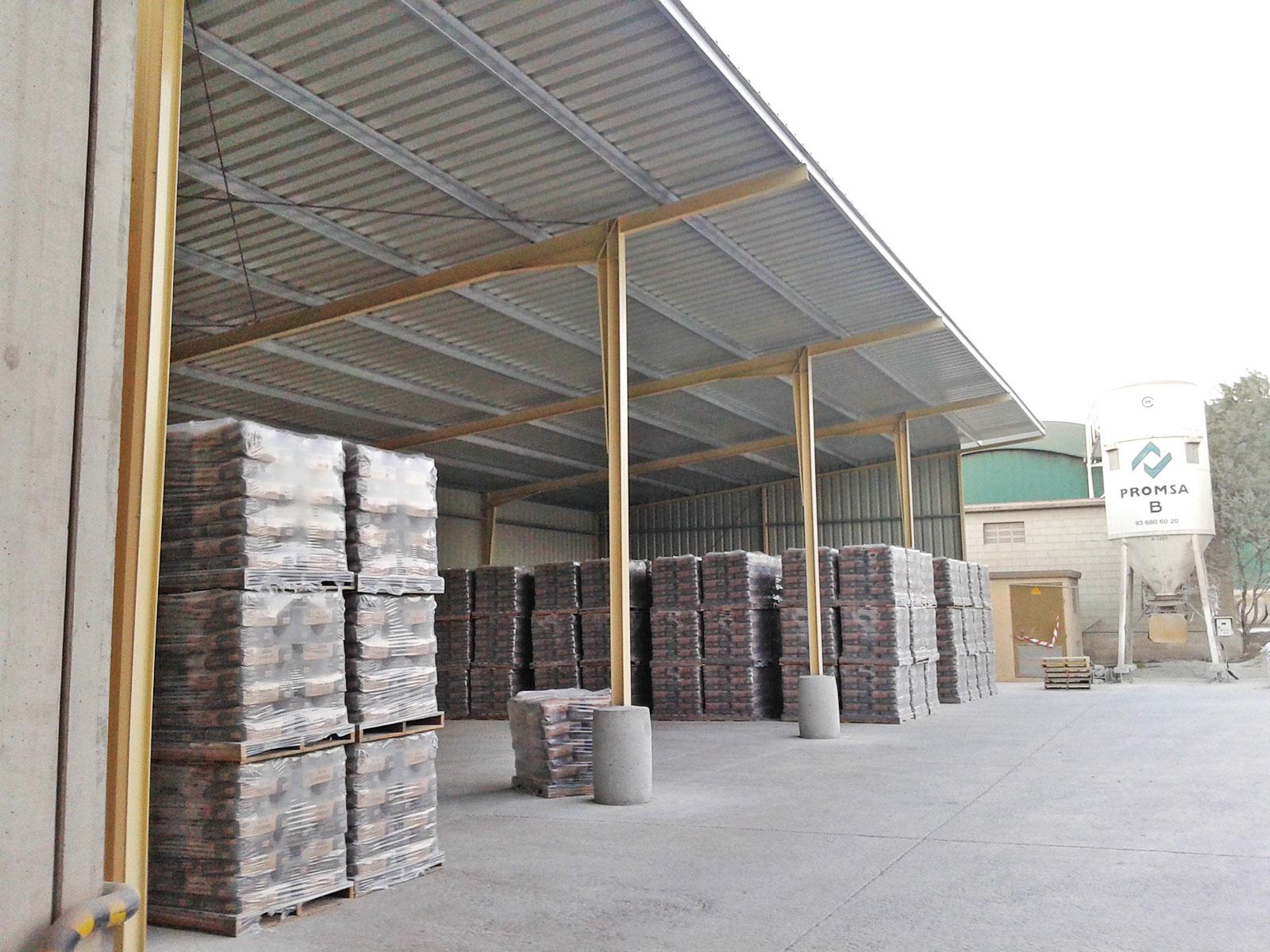

EJECUCIÓN DE ESTRUCTURA METÁLICA LAMINADA SOLDADA NAVE INDUSTRIAL EN PALLEJA (BARCELONA)
Fabricación de naves industriales en toda España:
ESTRUCTURA, CERRAMIENTOS y CUBIERTA
- Acero laminado de vigas, pilares, correas cubierta y fachadas, soldado, +placas anclaje,
- Cubierta de chapa prelacada de 0,6 mm de espesor de chapa y con 6 grecas de 40 mm de canto,
- Cubierta módulo adosado, en chapa de 0,6 mm espesor de chapa y 40 mm de greca,
- Cerramiento de hastiales con chapa prelacada de 40 mm y 0,6 mm de espesor.chapa,
- Cerramiento de faldón con chapa prelacada de 40 mm y 0,6 mm de espesor chapa,
- Remate de cumbrero con chapa plegada de 0,6 mm y 62 cm de desarrollo máximo,
- Además Remate de cubierta con hastiales, con chapa plegada de 0,6 mm y 62 cm desarrollo máximo,
- Remate de esquinas de fachadas, con chapa plegada de 0,6 mm y 62 cm desarrollo máximo,
- Canalón de chapa simple con bocas para bajantes. 80 cm de desarrollo máximo.,
- Planos y memoria de estructura visados por colegio profesional.
CIMENTACIÓN NAVES INDUSTRIALES
- Hormigón de limpieza H10 en cimentación de espesor 0,1 m, para 3 m³
- Hormigón para armar H25 vertido y vibrado en zanjas de cimentación, 15 m³
- Montaje placas anclaje de pilares y encamillado para que no se muevan durante hormigonado, 12 ud
- Acero corrugado B500S colocado en cimentación, 512 kg
FABRICACIÓN DE NAVES INDUSTRIALES EN ESPAÑA
HIÓTESIS CONSIDERADAS:
- Dimensiones exteriores: Ancho 10,19 + 2 m. Largo 24,94 m. Altura de cubierta (a cara exterior de pilar) 5,1 m.
- Localidad Pallejà. Altura topográfica 44 m. Zona climática 2. Carga de nieve 43 kg/m².
- Nave abierta por algunas fachadas, situada en zona eólica C, y con grado de aspereza del entorno tipo 4 que se corresponde con zona urbana, industrial o forestal.
- Estructura resuelta con marcos rígidos, y teniéndose en cuenta en el cálculo que está situada en zona SÍSMICA. Considerada como aislada desde un punto de vista del fuego.
- Cubierta a 1 agua. Pendiente del 10% ó 5,7°. Altura del triángulo del cumbrero o hastial 1 m.
- Separación entre pórticos centrales 6,2 m. Y entre pilares testeros 4,99 m.
- El sistema de estructura, para las vigas centrales de cubierta, será pórtico con cartelas de canto áprox. 0,38 m.
PÓRTICOS Y PILARES DE LA CONSTRUCCIÓN DE NAVES INDUSTRIALES
- Pórticos centrales con pilares tipo IPE, y vigas de cubierta con perfiles tipo IPE.
- Pilares testeros tipo IPE y vigas testeras tipo IPE.
- Altura libre junto a los pilares de pórticos centrales 4,61 m (sólo puntualmente).
- Además Altura libre a correas de la nave 4,99 m.
- Altura más alta libre a vigas 5,61 m. Altura más alta libre a correas 5,99 m. (Todas aprox.)
- Cubierta con correas tipo Z y chapa grecada de 40 mm. Correas montadas por encima de las vigas de los pórticos.
- Se ha tenido en cuenta en el cálculo la carga de mantenimiento de cubiertas.
- Altura del cerramiento perimetral 0,2 m. Cerramiento enrasado externamente con los pilares.
- Placas de anclaje de la estructura de cubierta y sus garrotas incluidas en el acero de la estructura.
- Cimentación con solera necesariamente. Tensión admisible del terreno inicialmente considerada 1,5 kg/cm².
Todo el cálculo de la estructura se realiza cumpliendo rigurosamente con el CTE.- Código Técnico de la Edificación, así como con los EC.- Euro códigos, y para la cimentación con la EHE.- Instrucción de Hormigón Estructural. Se tuvo en cuenta la norma NCSR.- Norma de construcción sismorresistente, al estar en zona sísmica.
