NAUS AGRÍCOLES DESMUNTABLES I CARGOLADES

SUBMINISTRAMENT D’ ESTRUCTURA METÀL·LICA GALVANITZADA CARGOLADA

Naus agrícoles desmuntables:

ESTRUCTURA, TANCAMENTS i COBERTA ( material elaborat, sense muntatge)

• Acer conformat galvanitzat. de bigues, pilars, corretges coberta. i façanes, cargolat., + plaques ancoratge,
• Coberta de xapa prelacada de 0,6 mm de gruix de xapa i 40 mm de greca,
• Lluernaris de coberta de polièster reforçat amb fibra de vidre (9% de la coberta),
• Tancament d’hastials amb xapa pre-galvanitzada i prelacada de 40 mm i 0,6 mm de gruix .xapa,
• Tancament lateral amb xapa pre-galvanitzada i prelacada de 40 mm i 0,6 mm de gruix. xapa,
• Rematada de carener amb xapa plegada de 0,6 mm i 62 cm de desenvolupament màx.,
• A més Rematada de coberta amb hastials, amb xapa plegada de 0,6 mm i 62 cm desenvolupament màx.,
• Rematada de cantonades de façanes, amb xapa plegada de 0,6 mm i 62 cm desenvolupament màx.,
• Perfil xapa plegada per a fixació inferior de xapa grecada de façana, amb 20 cm desenvolupament màx.,
• Plànols i memòria d’ estructura visats per col·legi professional.

FONAMENTACIÓ PER A NAUS CARGOLADES

• Excavació sabates amb retro-excavadora (sense picar) i partint des d’explanació,
• Formigó de neteja H10 en fonamentació de gruix 0,1 m,
• Formigó per armar H25 abocament i vibrat en rases de fonamentació,
• Muntatge plaques ancoratge de pilars i encamillat perquè no es moguin durant formigonat,
• Acer corrugat B500S col·locat en fonamentació,

HIPÒTESIS CONSIDERADES PER A NAUS AGRÍCOLES DESMUNTABLES :

• Dimensions exteriors: Ample 0,2 + 7,5 + 0,2 m. Llarg 16 m. Alçada al ràfec 3,42 m.
• Localitat Borriol. Alçada topogràfica 189 m. Zona climàtica 5. Càrrega de neu 30 kg/m².
• Nau tancada, situada en zona eòlica A, i amb grau d’ aspror de l’ entorn tipus 3 que es correspon amb zona rural accidentada amb alguns obstacles aïllats com arbres o alguns edificis.
• Estructura resolta amb marcs rígids, estant situada en zona no sísmica. Considerada com a aïllada des d’ un punt de vista del foc.
• Coberta a 1 aigua. Pendent del 8% o 4,5 °. Alçada del triangle del carener o hastial 0,56 m.
• Separació entre pòrtics centrals 5,19 m, i entre pilars testers 3,48 m.
• El sistema d’ estructura, per a les bigues centrals de coberta, serà pòrtic de perfil simple de cant àprox. 0,2 m.

PILARS I PORTICS PER A NAUS CARGOLADES

• Pòrtics centrals amb pilars tipus C, i bigues de coberta amb perfils tipus C. Els nusos de trobada entre pilars i bigues estaran reforçats amb triangles o “deltes”.
• Pilars testers tipus C i bigues testeres tipus C.
• Alçada lliure al costat dels pilars de pòrtics centrals 2,38 m. Resta de la nau 3,26 m.
• Alçada més alta lliure a bigues 3,35 m. Alçada més alta lliure a corretges 3,81 m.
• Coberta amb corretges tipus Z i xapa grecada de 40 mm.
• S’ ha tingut en compte en el càlcul la càrrega de manteniment de cobertes.
• Sistema d’ ancoratge de pilars a fonamentació inclòs en l’ acer de l’ estructura.
• Fonamentació amb solera necessàriament.
• Tensió admissible del terreny inicialment considerada 1,5 kg/cm².

Tot el càlcul de l’ estructura es realitza complint rigorosament amb el CTE.- Codi Tècnic de l’ Edificació, així com amb els EC.- Eurocodigos, i per a la fonamentació amb l’ EHE.- Instrucció de Formigó Estructural.

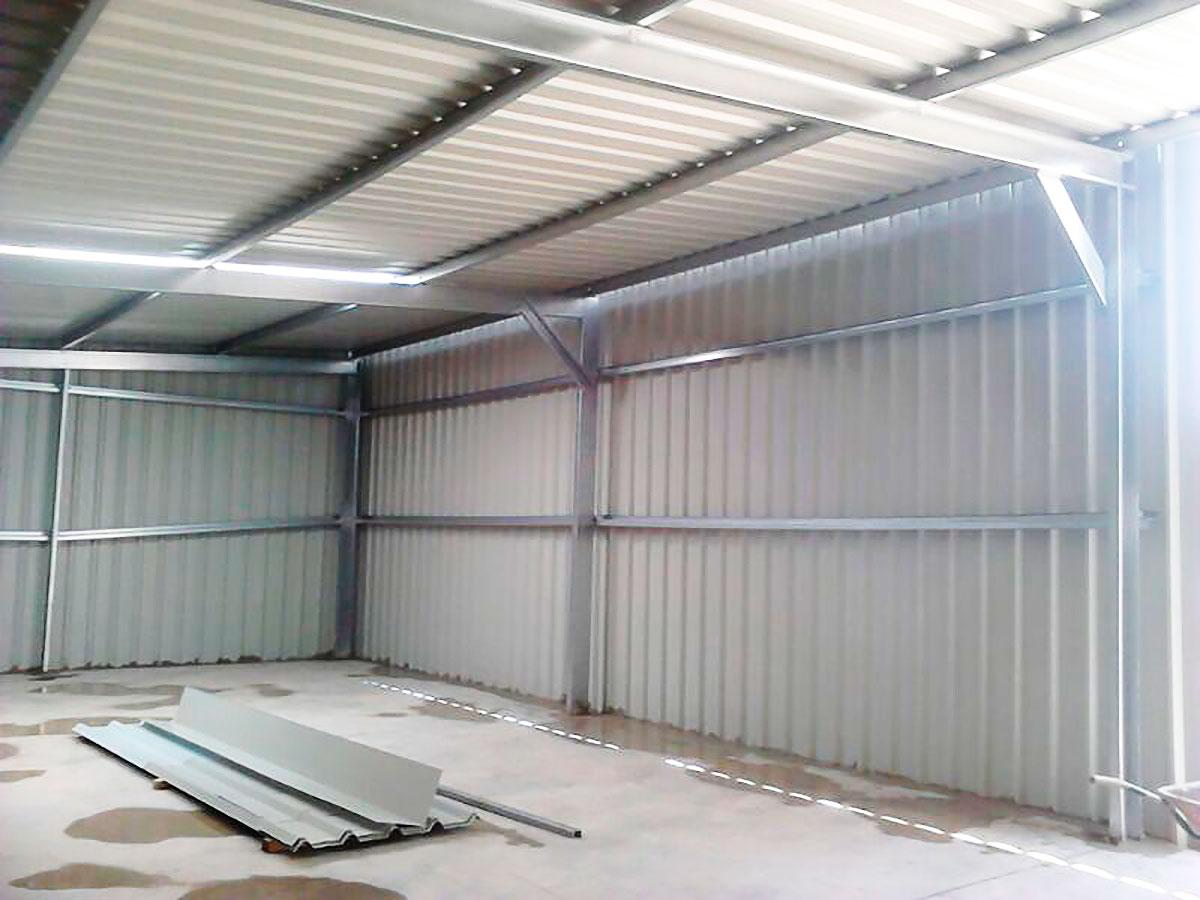

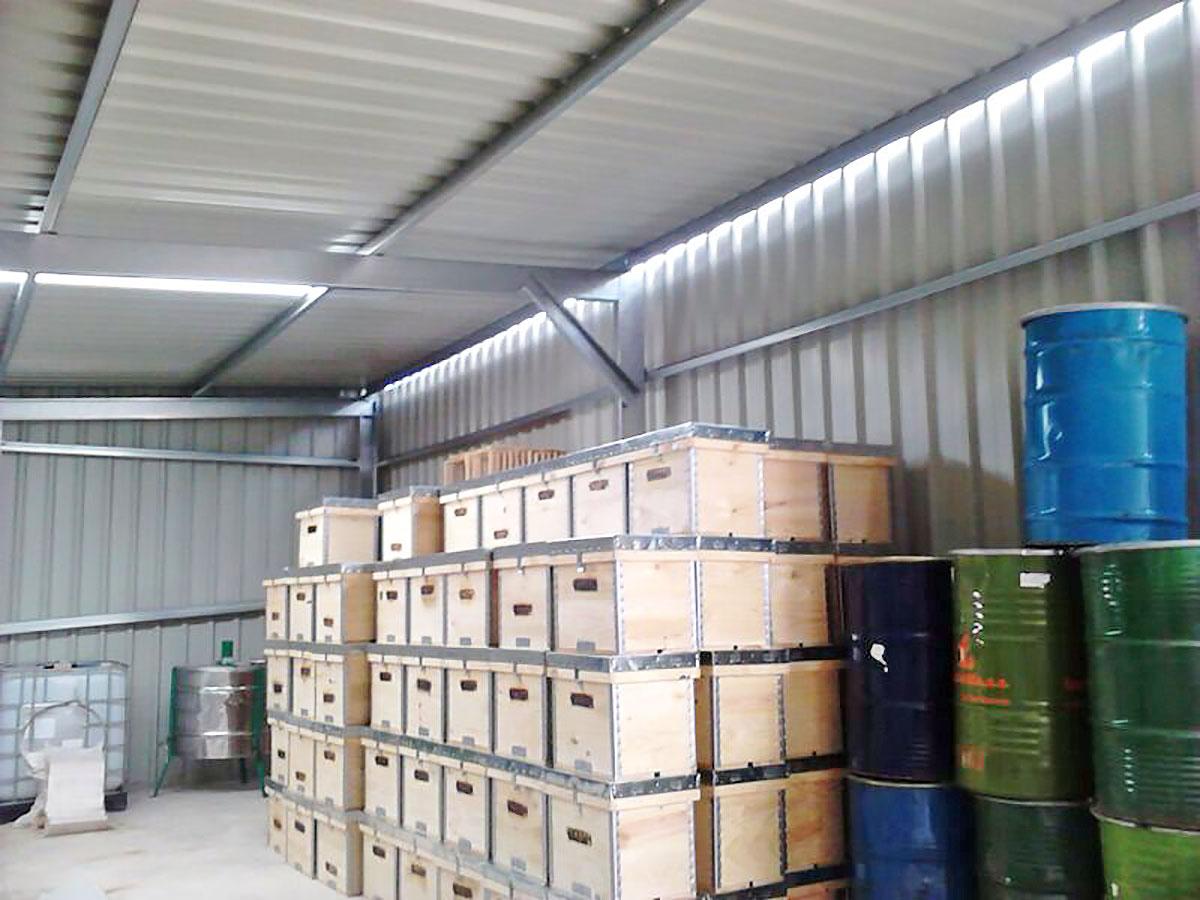

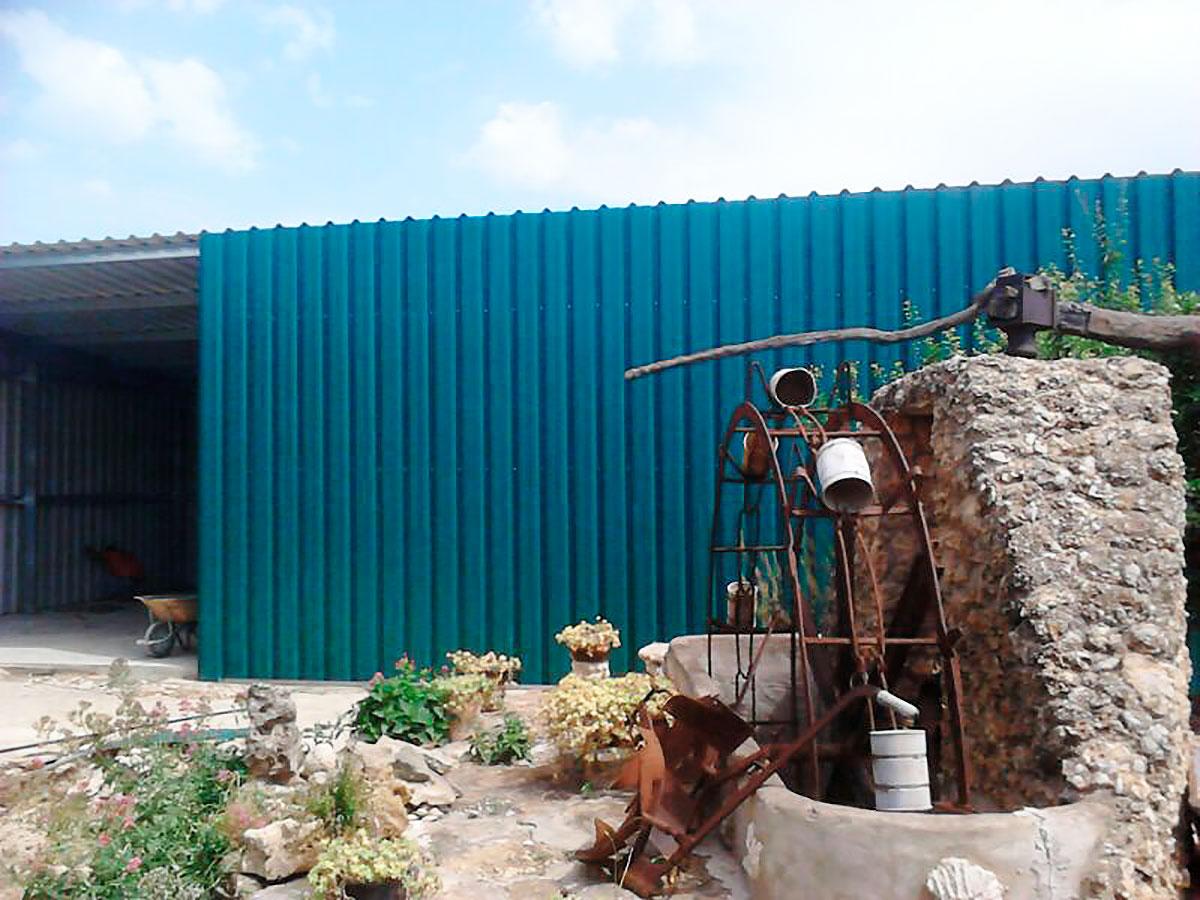

AUTOMUNTATGE DE NAUS AGRÍCOLES DESMUNTABLES A BORRIOL (CASTELLÓ)
