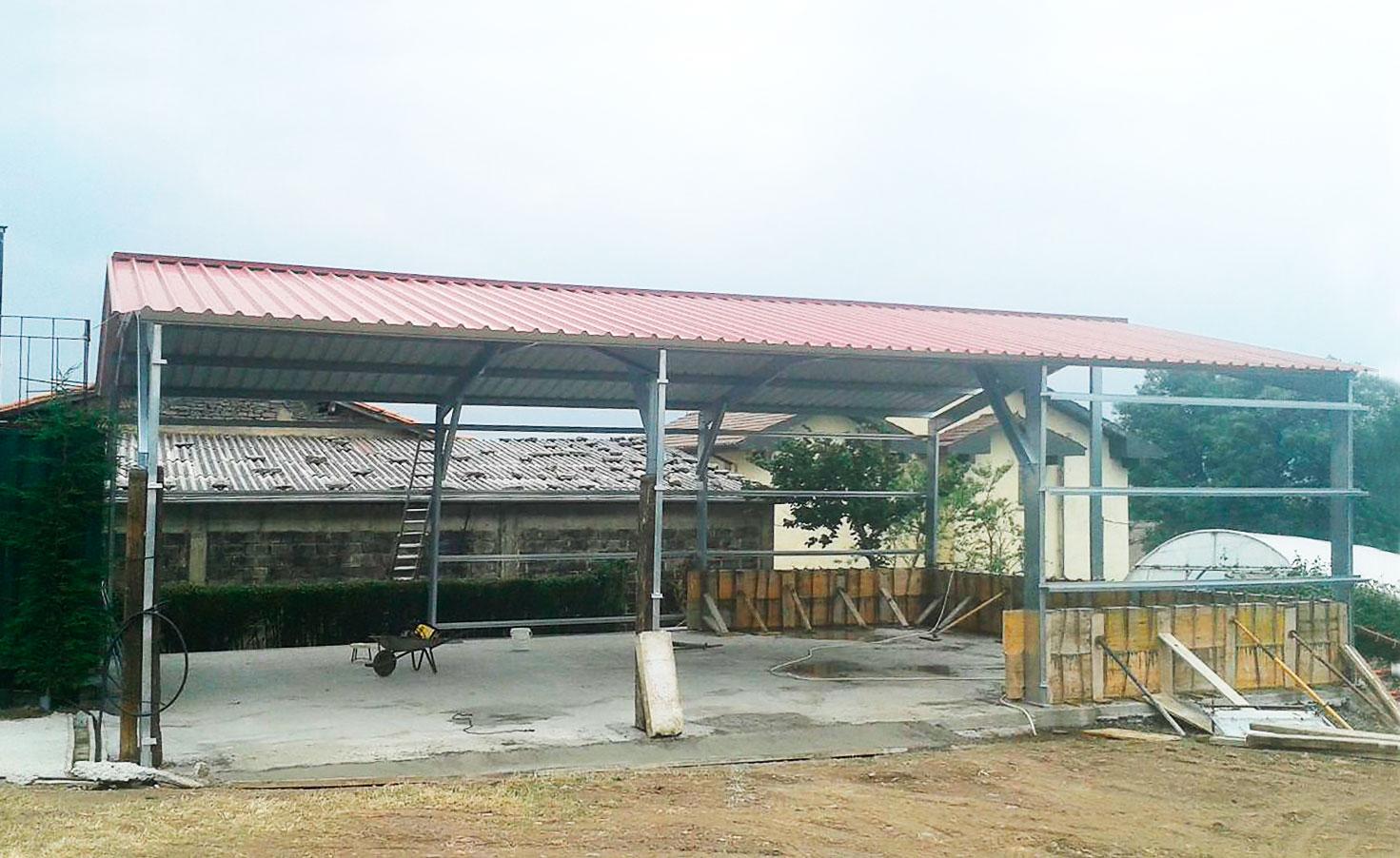

SUMINISTRO Y MONTAJE DE ESTRUCTURAS METÁLICAS. NAVE SECADERO LEÑA EN OIARDO (ÁLAVA)

Montaje de estructuras metálicas:

ESTRUCTURA, CERRAMIENTOS Y CUBIERTA DE LA NAVE:

  • Acero conformado galvanizado de vigas, pilares, correas cubierta y fachadas, atornillado, + placas anclaje,
  • Cubierta de chapa prelacada de 0,6 mm de espesor de chapa y 40 mm de greca,
  • Cerramiento de hastiales con chapa prelacada de 40 mm y 0,6 mm de esp.chapa,
  • Cerramiento lateral con chapa pre-galvanizada y prelacada de 40 mm y 0,6 mm de esp.chapa,
  • Remate de cumbrero con chapa plegada de 0,6 mm y 62 cm de desarrollo máximo,
  • Además Remate de cubierta con hastiales, con chapa plegada de 0,6 mm y 62 cm desarrollo máximo,
  • Remate de esquinas de fachadas, con chapa plegada de 0,6 mm y 62 cm desarrollo máximo,
  • Tornillos y tuercas de calidad 8.8 de M12x48 mm de media (aparte de los rosca-chapa),
  • Planos y memoria de estructura visados por colegio profesional.



CIMENTACIÓN NAVE AGRÍCOLA (a ejecutar por el cliente, con estas cuantías)

  • Hormigón de limpieza H10 en cimentación de espesor 0,1 m, para 2 m³
  • Hormigón para armar H25 vertido y vibrado en zanjas de cimentación, 10 m³
  • Montaje placas anclaje de pilares y encamillado para que no se muevan durante hormigonado, 9 ud
  • Acero corrugado B500S colocado en cimentación, 176 kg



HIPÓTESIS CONSIDERAS – MONTAJE DE ESTRUCTURAS METÁLICAS:

  • Dimensiones exteriores: Ancho 0,2+10+0,2 m. Largo 15 m. Altura al alero 4 m.
  • Localidad Oiardo. Altura topográfica 630 m. Zona climática 1. Carga de nieve 95 kg/m².
  • Nave abierta por algunas fachadas, situada en zona eólica C, y con grado de aspereza del entorno tipo 3 que se corresponde con zona rural accidentada con algunos obstáculos aislados como árboles o algunos edificios.
  • Estructura resuelta con marcos rígidos, estando situada en zona no sísmica. Considerada como aislada desde un punto de vista del fuego.
  • Cubierta a 2 aguas. Pendiente del 25% ó 14°. Altura del triángulo del cumbrero o hastial 1,17 m.
  • Separación entre pórticos centrales 4,86 m.
  • El sistema de estructura, para las vigas centrales de cubierta, será pórtico de perfil simple de canto áprox. 0,3 m.

PORTICOS Y PILARES PARA EL MONTAJE DE ESTRUCTURAS METÁLICAS

  • Pórticos centrales con pilares tipo C, y vigas de cubierta con perfiles tipo C.
  • Los nudos de encuentro entre pilares y vigas estarán reforzados con triángulos o «deltas».
  • Pilares testeros tipo C y vigas testeras tipo C.
  • Altura libre junto a los pilares de pórticos centrales 2,69 m.
  • Además Altura libre a correas de la nave 3,89 m.
  • Altura central libre a vigas 4,4 m. Altura central libre a correas 5,05 m. (Todas aprox.)
  • Cubierta con correas tipo Z y chapa grecada de 40 mm.
  • Se ha tenido en cuenta en el cálculo la carga de mantenimiento de cubiertas.
  • Altura del cerramiento perimetral 3,96 m. Cerramiento montado por el exterior de los pilares.

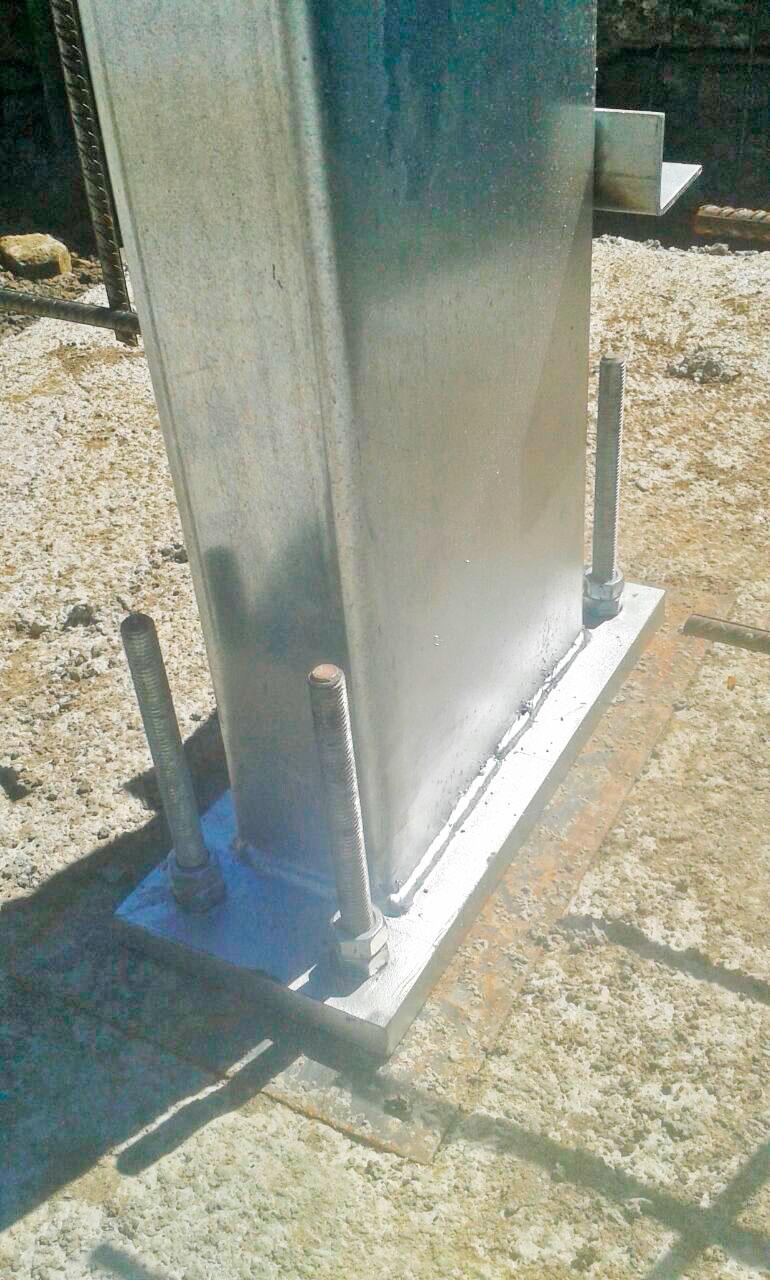

  • Sistema de anclaje de pilares a cimentación incluido en el acero de la estructura.
  • Cimentación con solera necesariamente. Tensión admisible del terreno inicialmente considerada 1,5 kg/cm².



Todo el cálculo de la estructura se realizará cumpliendo rigurosamente con el CTE.- Código Técnico de la Edificación, así como con los EC.- Euro códigos, y para la cimentación con la EHE.- Instrucción de Hormigón Estructural.
