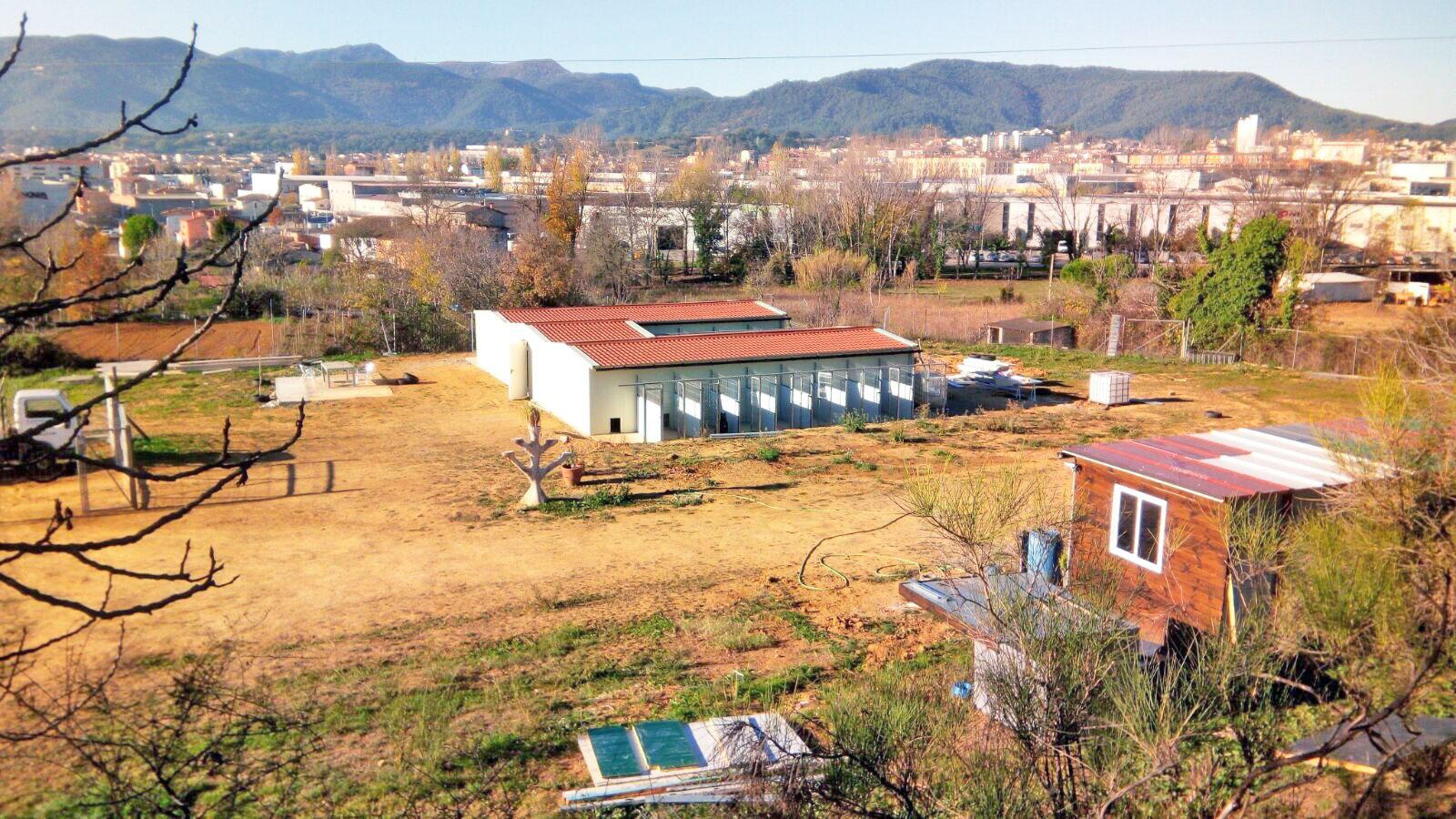

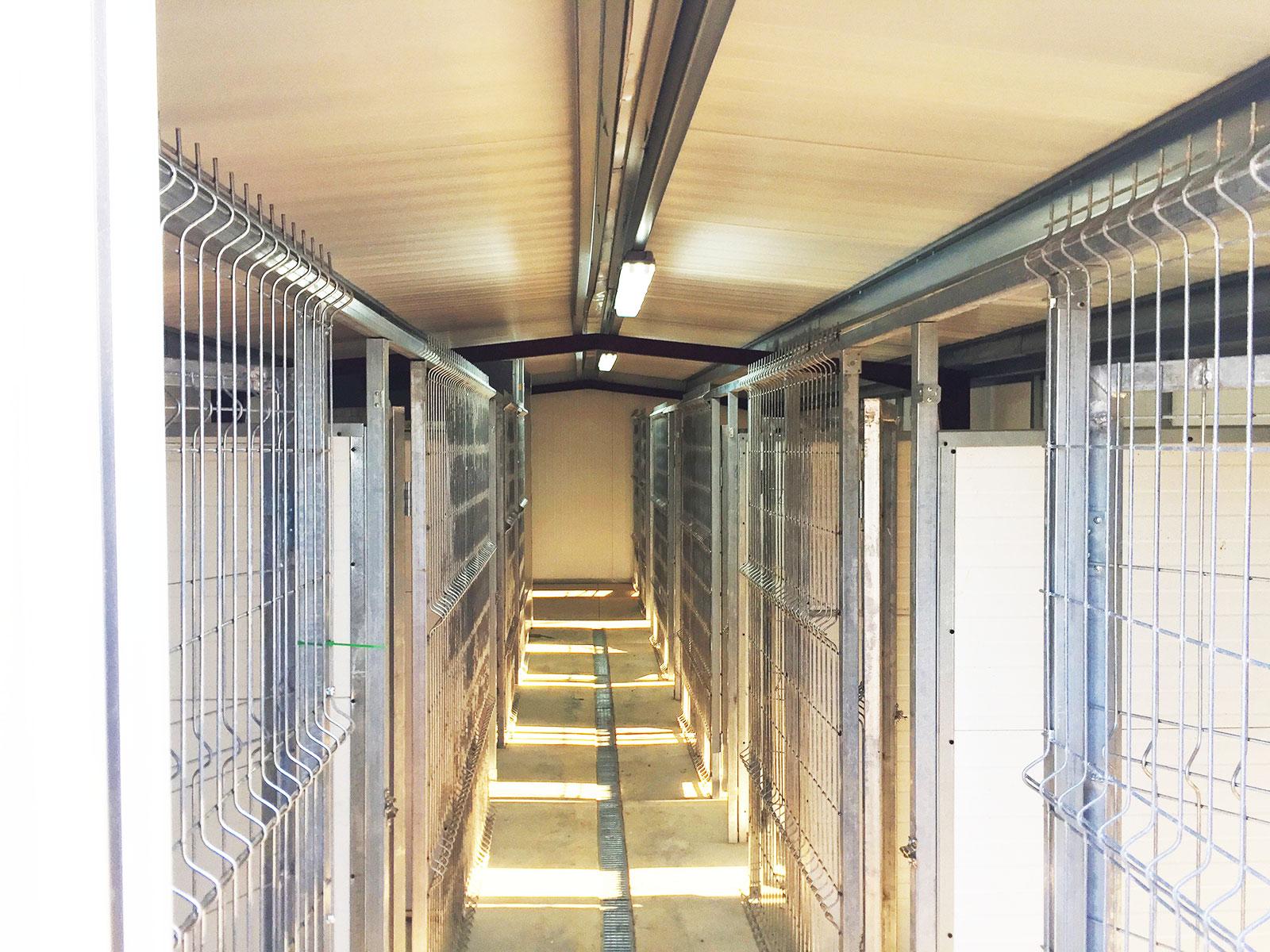

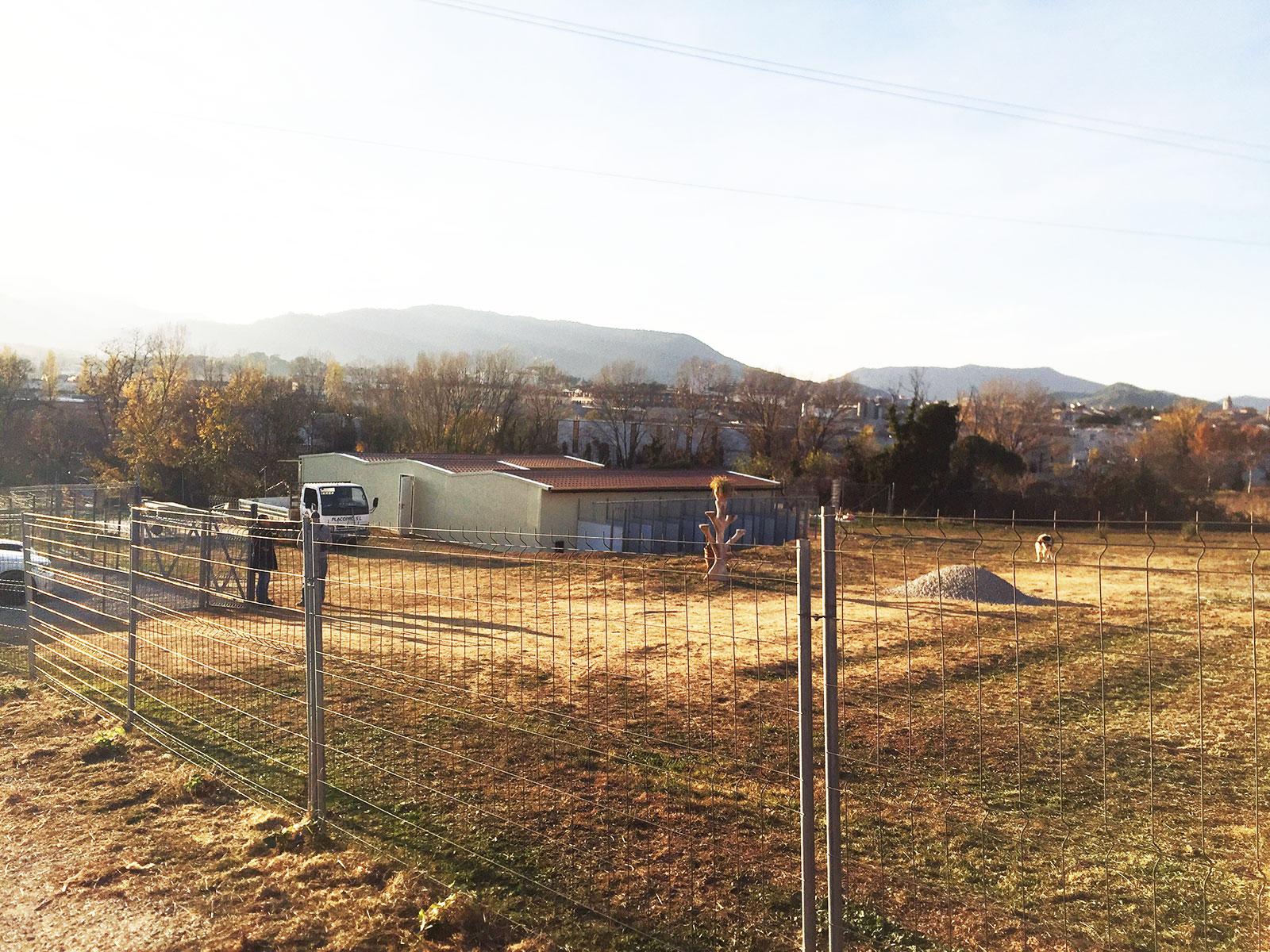

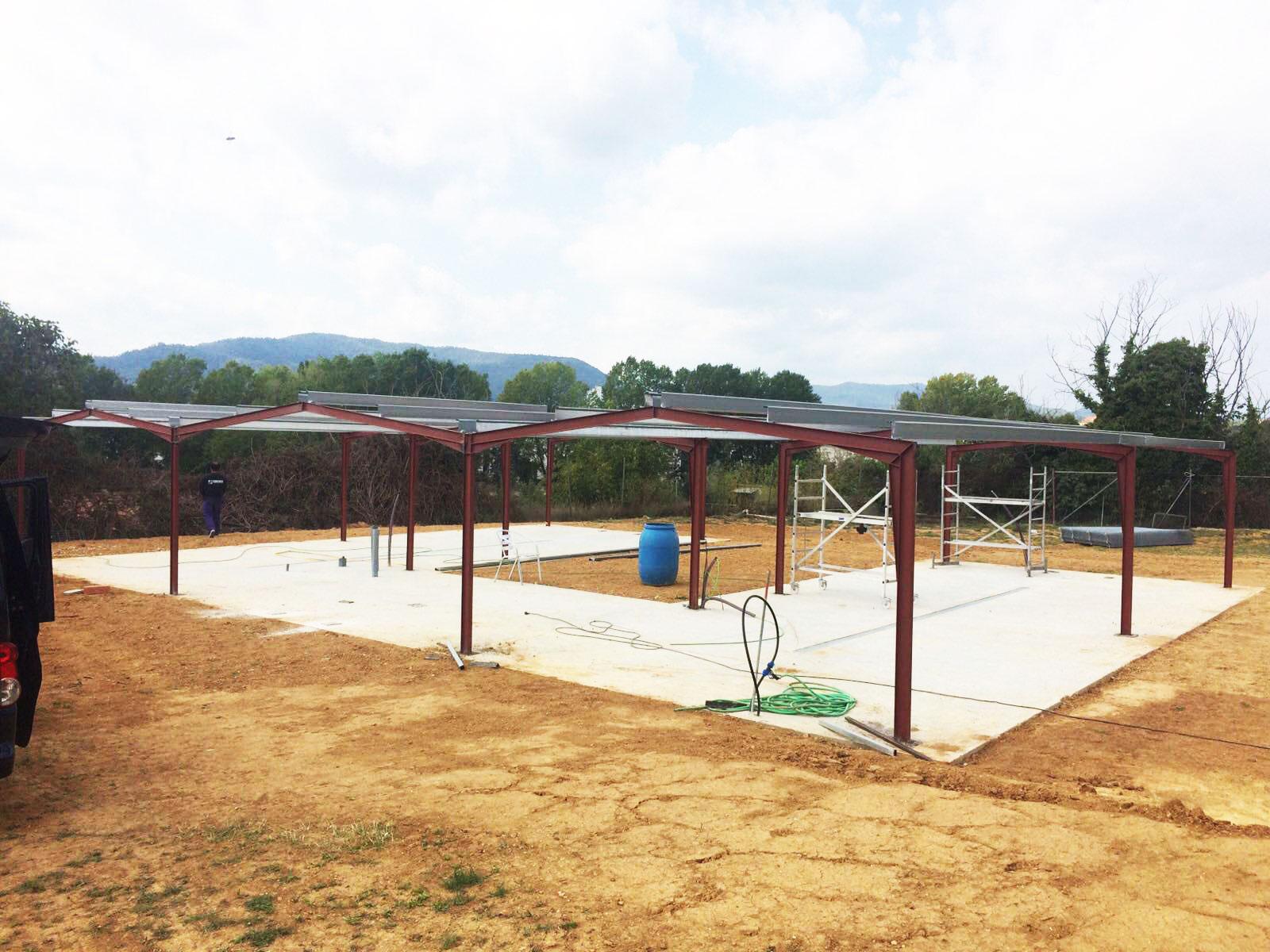

CONSTRUCCIÓN DE NAVE CANINA EN BANYOLES (GIRONA)

Ejecución de nave canina con ESTRUCTURA METALICA laminada soldada

ESTRUCTURA, CERRAMIENTOS Y CUBIERTA (EJECUTADOS EN OBRA)

nave canina:

  • Perfiles de acero laminado soldado de vigas, pilares, correas de cubierta y fachadas, y placas anclaje,
  • Panel de cubierta sándwich de 30 mm imitación teja, núcleo de poliuretano de 40 kg/m3, chapas 0,4/0,4 mm,
  • Cerramiento de hastiales de panel sándwich, de 60 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm,
  • Cerramiento de fachadas con panel sándwich de 60 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm,
  • Remate del cumbrero con chapa prelacada plegada de 0,6 mm de espesor y 62 cm de desarrollo máx..,
  • Y remate de cubierta con hastiales, con chapa prelacada plegada de 0,6 mm de esp. y 62 cm desarr. máx..,
  • Remate puertas y esquinas de fachadas, con chapa prelacada plegada de 0,6 mm de esp. y 62 cm desarr.max.,
  • 3 puerta abatible de panel sándwich de 60 mm de espesor, de 1×2 m2, con subestructura,

Hipótesis consideradas:

• Dimensiones exteriores: 3 naves de ancho de 5,00 m., 2 naves de longitud 12,00 m. y 1 nave de longitud 4,00 m.
Altura de cubierta (a cara exterior de pilar) 2,00 m. Unidas por un lateral de 4 m.
• Localidad Banyoles. Altura topográfica 180 m. Zona climática 2. Carga de nieve 51 kg/m².
• Nave cerrada desde un punto de vista del viento, situada en zona eólica C, y con grado de aspereza del entorno tipo
3 que se corresponde con un paisaje accidentado o bien llano, con arboles aislados o pequeñas construcciones
aisladas a unos 100 ó 200 m de distancia o menos.

Estructura

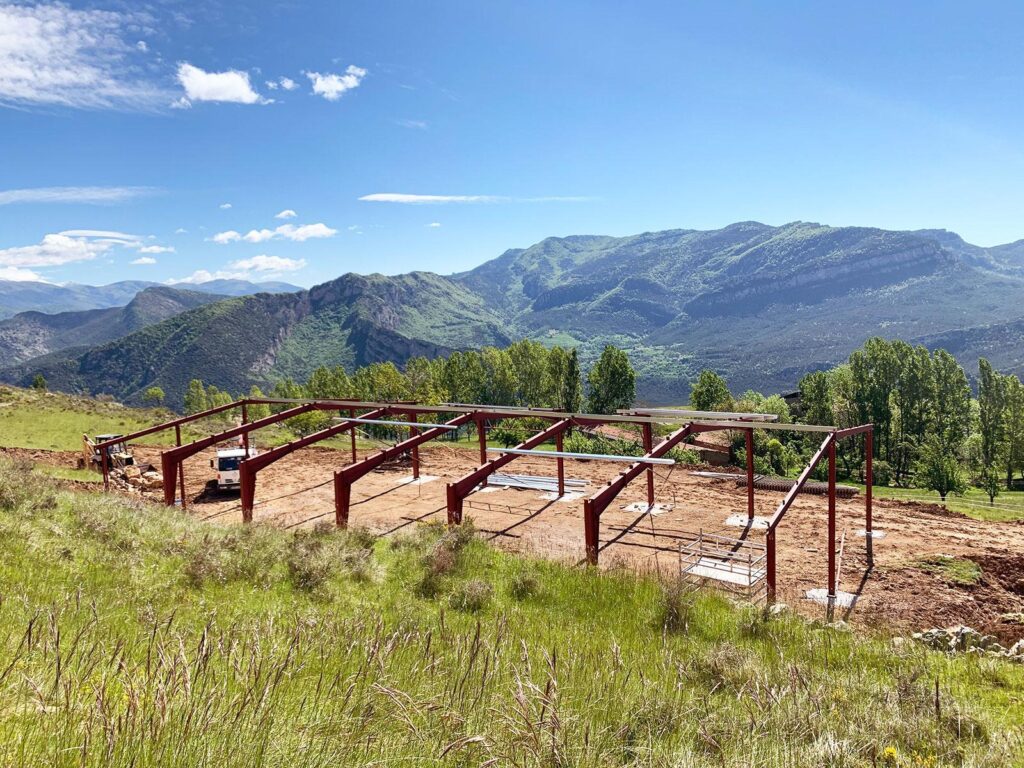

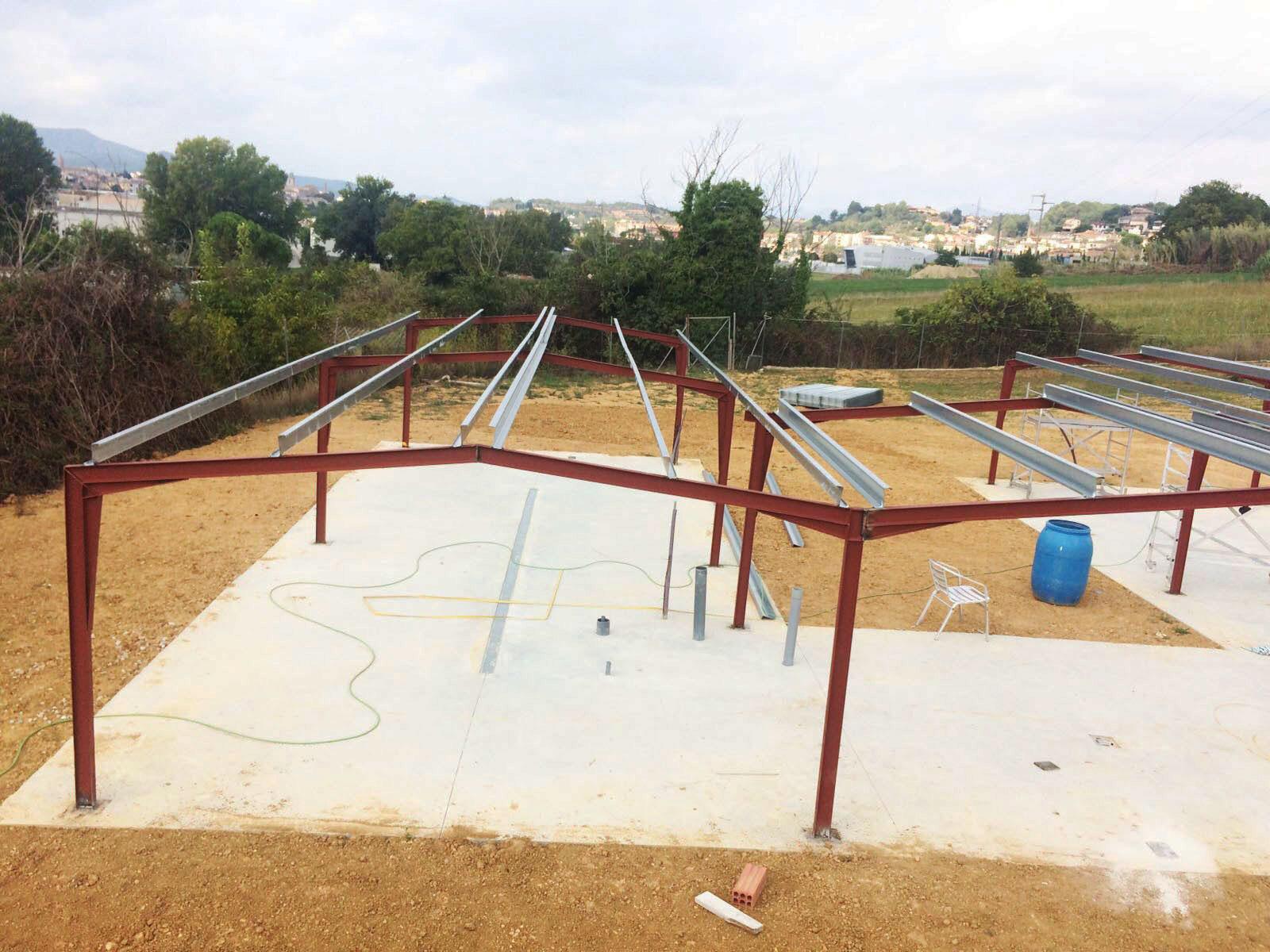

• Estructura resuelta con marcos rígidos. Considerada como aislada desde un punto de vista del fuego.
• Cubierta a 2 aguas. Pendiente del 12% ó 7°. Altura del triángulo del cumbrero o hastial 0.30 m.
• Separación entre pórticos centrales 4,00 m. Y separación entre pilares testeros 1,67 m.
• El sistema de estructura, para las vigas centrales de cubierta, será pórtico con cartelas de canto aprox. 10 cm.
• Pórticos centrales con pilares tipo IPE, y vigas de cubierta con perfiles tipo IPE.

Pilares

• Pilares testeros tipo IPE y vigas testeras tipo IPE.
• Altura libre junto a los pilares de pórticos centrales 1,69 m (sólo puntualmente). Altura libre más baja a las correas de
cubierta 1,85 m. Altura central libre a vigas 2,07 m. Altura central libre a las correas de cubierta 2,15 m. (Todas
medidas aproximadas).
• Cubierta con correas tipo Z y panel sándwich de 30 mm. Correas montadas por encima de las vigas de los pórticos.
• Se ha tenido en cuenta en el cálculo la carga de mantenimiento de cubiertas.

Altura del cerramiento

• Altura del cerramiento perimetral de panel sándwich 1.97 m. Cerramiento por el exterior de los pilares.
• Placas de anclaje de la estructura de cubierta, y sus garrotas o pernos, incluidos en el acero de la estructura.
• Cimentación con solera necesariamente. Tensión admisible del terreno inicialmente considerada 1.5 kg/cm².
• Todo el cálculo de la estructura se realizará cumpliendo rigurosamente con el CTE.- Código Técnico de la Edificación
español, así como con los EC.-

Euro códigos, y para la cimentación con la EHE.- Instrucción de Hormigón Estructural
de España.
