Granja gallinas camperas llave en mano 01

GRANJA GALLINAS CAMPERAS LLAVE EN MANO

CONSTRUCCIÓN DE GRANJA GALLINAS CAMPERAS LLAVE EN MANO EN TARRAGONA

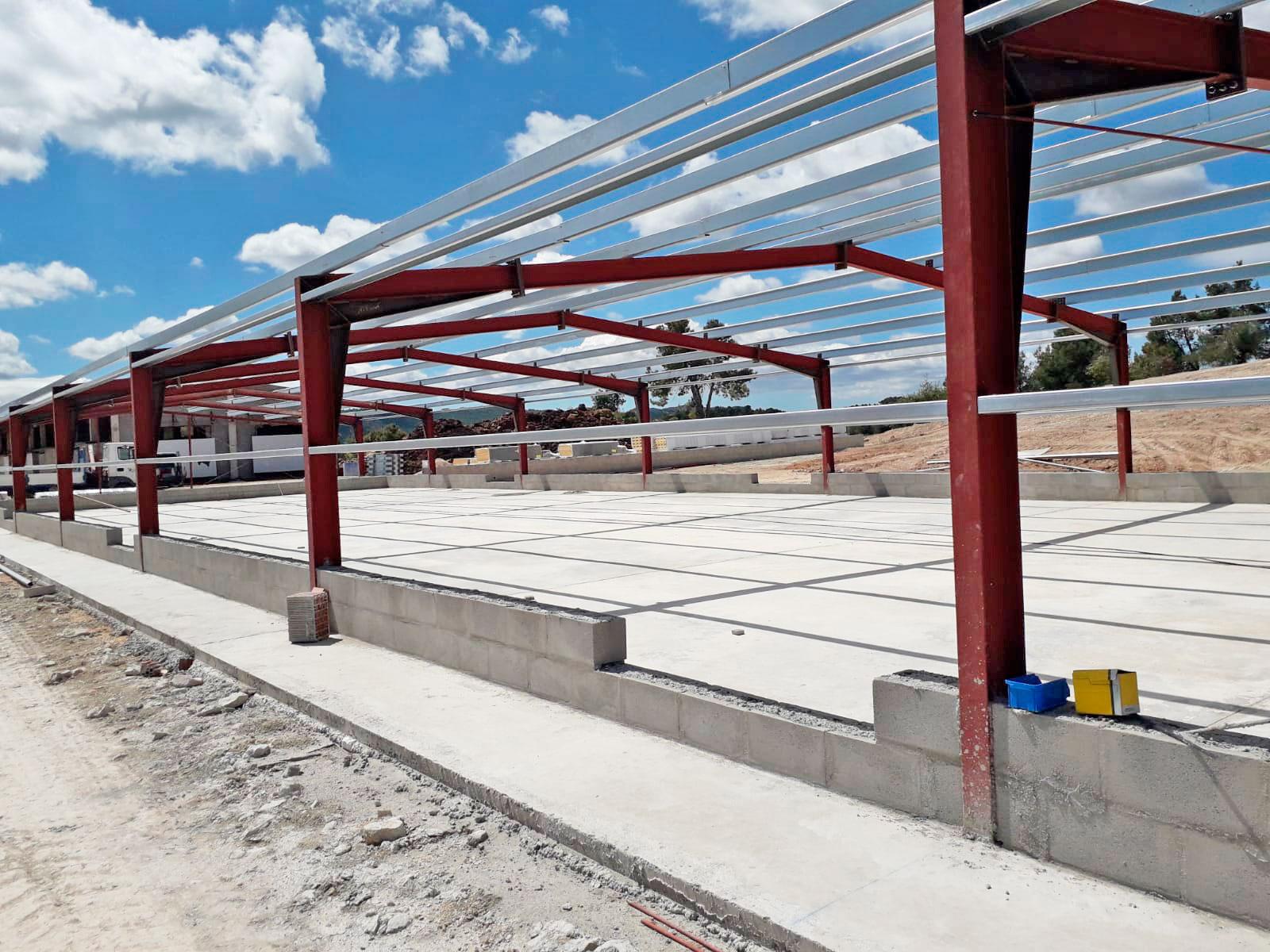

Ejecución de ESTRUCTURA METALICA laminada atornillada Nave avícola en Les Piles (Tarragona)

Granja gallinas camperas llave en mano de 540 m2:

ESTRUCTURA, CERRAMIENTOS y CUBIERTA (ejecutados en obra)

  • Perfiles de acero laminado atornillado de vigas, pilares, correas de cubierta y fachadas, y placas anclaje,
  • Panel de cubierta sándwich de 50 mm prelacado, núcleo de poliuretano de 40 kg/m3, chapas 0,4/0,4 mm,
  • Cerramiento de hastiales de panel sándwich, de 50 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm,
  • Y cerramiento de fachadas con panel sándwich de 50 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm,
  • Remate del cumbrero con chapa prelacada plegada de 0,6 mm de espesor y 62 cm de desarrollo máx.,
  • Además remate de cubierta con hastiales, con chapa prelacada plegada de 0,6 mm de esp. y 62 cm desarr. máx.,
  • Y remate de esquinas de fachadas, con chapa prelacada plegada de 0,6 mm de esp. y 62 cm desarr. máx.,
  • Pared interior almacén de panel sándwich, de 50 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm,
  • 5 aireadores estáticos de 3,00 m.,

Hipótesis consideradas Granja de gallinas camperas llaves en mano:

  • Dimensiones exteriores:
  • Ancho de la nave 0,20+12,00+0,20 m. Longitud 35,00 + 10,00 m. Altura de cubierta (a cara exterior de pilar) 2,70 m.
  • Localidad Les Piles. Altura topográfica 676 m. Zona climática 2. Carga de nieve 98 kg/m².
  • Nave cerrada desde un punto de vista del viento, situada en zona eólica C, y con grado de aspereza del entorno tipo 3 que se corresponde con un paisaje accidentado o bien llano, con arboles aislados o pequeñas construcciones aisladas a unos 100 ó 200 m de distancia o menos.
  • Estructura resuelta con marcos rígidos. Considerada como aislada desde un punto de vista del fuego.
  • Cubierta a 2 aguas. Pendiente del 12% ó 7°. Altura del triángulo del cumbrero o hastial 0.72 m.
  • Separación entre pórticos centrales 5,63 m. Y separación entre pilares testeros 6,00 m.
  • El sistema de estructura, para las vigas centrales de cubierta, será pórtico con cartelas de canto aprox. 24 cm.
  • Pórticos centrales con pilares tipo IPE-HEA, y vigas de cubierta con perfiles tipo IPE-HEA.
  • Pilares testeros tipo IPE-HEA y vigas testeras tipo IPE-HEA.
  • Altura libre junto a los pilares de pórticos centrales 2,10 m (sólo puntualmente).
  • Altura libre más baja a las correas de cubierta 2,50 m.
  • Además altura central libre a vigas 3,02 m.
  • Y altura central libre a las correas de cubierta 3,22 m. (Todas medidas aproximadas).
  • Cubierta con correas tipo Z-IPE y panel sándwich de 50 mm. Correas montadas por encima de las vigas de los
    pórticos.
