CONSTRUCCIÓN DE GRANJAS DE GALLINAS CAMPERAS

Granja gallinas camperas de 70m²

Suministro y montaje del material necesario para la construcción de una nave para uso avícola, que cuenta con una superficie de 70 m2 en planta (7,00 m de ancho x 10,00 m de largo aproximadamente), altura de 4,00 m. con un voladizo de 2 m. x 10 m. de largo, situada en el término municipal de Sant Esteve Sesrovires (Barcelona)

ESTA CONTRATA INCLUYE LAS SIGUIENTES PARTIDAS Y MEDICIONES EN LA GRANJA GALLINAS CAMPERAS:

  • Panel de cubierta SW, 40 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm, 76,3 m²
  • Cubierta de 1 vuelo adosado, con sándwich 40 mm espesor, con PUR de 40 kg/m3 de densidad, 20,6 m².
  • Cerramiento de hastiales de panel SW 40 mm prelacado, de 40 kg/m3, chapas 0,4/0,4 mm, 6,0 m².
  • Cerramiento de faldón de panel SW 40 mm prelacado, PUR de 40 kg//m3, chapas 0,4/0,4 mm, 115,7 ml.
  • Cerramientos divisorios interiores de panel sándwich de 35mm, PUR de 40 kg/m3 prelacado, 29,8 m².
  • Remate de cumbrero con chapa plegada de 0,6 mm y 62 cm de desarrollo máx. 10,0 ml.
  • Remate de cubierta con hastiales, con chapa plegada de 0,6 mm y 62 cm desarr. máx. 19,4 ml.
  • Y Remate borde inferior de faldones con cerram.,con chapa pleg. 0,6 mm y 20 cm desarr, máx., 34,0 ml.
  • Y Remate de esquinas de fachadas y divisorios, con chapa plegada de 0,6 mm y 62 cm desarr. máx. 29,7 ml.
  • Además remate de pintura del borde del sándwich de cubierta, 20,0 ml.

PERFILES NAVE AVÍCOLA

  • Perfiles chapa plegada en techo para fijación de panel divisorio 20 cm desarr. máx., 6,9 ml.
  • Además Perfiles chapa plegada en suelo para fijación de panel divisorio 20 cm desarr. máx., 6,9 ml.

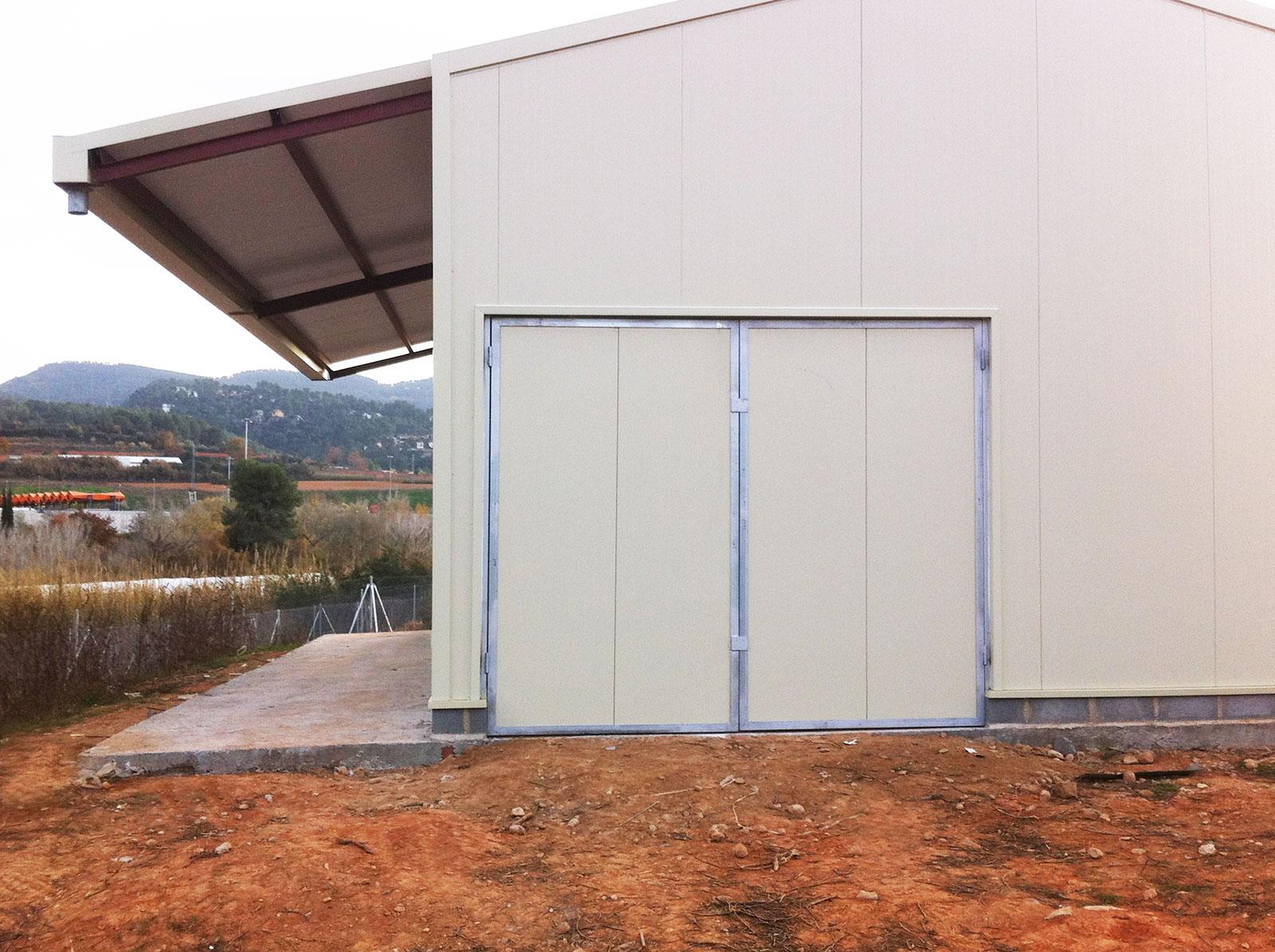

  • 1 puerta abatible manual de 3×2,5 m, 7,5 m².
  • Y 1 puerta abatible manual de 1,5×2,5 m, 3,8 m².
  • Y 1 puerta peatonal de 1×2 m, 2,0 m².
  • 4 recercados chapa pleg. Para borde de huecos ventila. Con cierre en fachadas, 15 cm desarr. máx., 23,6 ml.
  • 4 mallas pajareras en huecos de ventilación de 2×0,95 m en fachadas fijadas con torn.. rosca chapa, 7,6 m².
  • 4 cierres manu. de ventanas de guillotina, con panel de policarbon.cel. 8mm o similar, y refuerzo int., 7,6 m².
  • Cortar en el panel de cerramiento 8 ud de huecos de dimensiones 0,5×0,3 m² (cada uno), 1,2 m².
  • 8 cercados chapa pleg. En borde de huecos ventilación con cierre en fach., 15 cm. desarr. máx., 12,8 ml.
  • Además 8 cierres manuales de ventanas por guillotina, con panel de policarbonato celular de 8 mm o similar, 1,2 m².
  • Cordón de sellado de espuma de poliuretano y tapajuntas de PVC, 34,0 ml.
  • Canalón de chapa con bocas para bajantes, 20,0 ml.
  • Planos y memoria de estructura visados por colegio profesional para los 70,0 m² nave.
  • Acero laminado de vigas, pilares, correas cub. y fachadas, soldado, +placas anclaj.

HIPÓTESIS DE CÁLCULO A CONSIDERAR EN UNA GRANJA GALLINAS CAMPERAS:

  • Dimensiones exteriores: Ancho 7 m. Largo 10 m. Altura de cubierta (a cara exterior del pilar) 4 m.
  • Dimensiones adosado: Ancho 2 m Largo 10 m. Altura al alero 3,5 m.
  • Localidad Sant Esteve Sesrovires. Altura topográfica 179 m. Zona climática 2. Carga de nieve 50 kg/m².
  • Nave cerrada, situada en zona eólica C, y con grado de aspereza del entorno tipo 3
  • que se corresponde con zona rural accidentada con algunos obstáculos aislados como árboles o algunos edificios.
  • Estructura resuelta con marcos rígidos, y teniéndose en cuenta en el cálculo que está situada en zona SÍSMICA.
  • Considerada como aislada desde un punto de vista del fuego.
  • Cubierta a 2 aguas. Pendiente del 25% ó 14°. Altura del triángulo del cumbrero o hastial 0,86 m.
  • Separación entre pórticos centrales 4.95 m. Y entre pilares testeros 3,43 m.
  • El sistema de estructura, para las vigas centrales de cubierta, será pórtico con cartelas de canto aprox. 0,23 m.

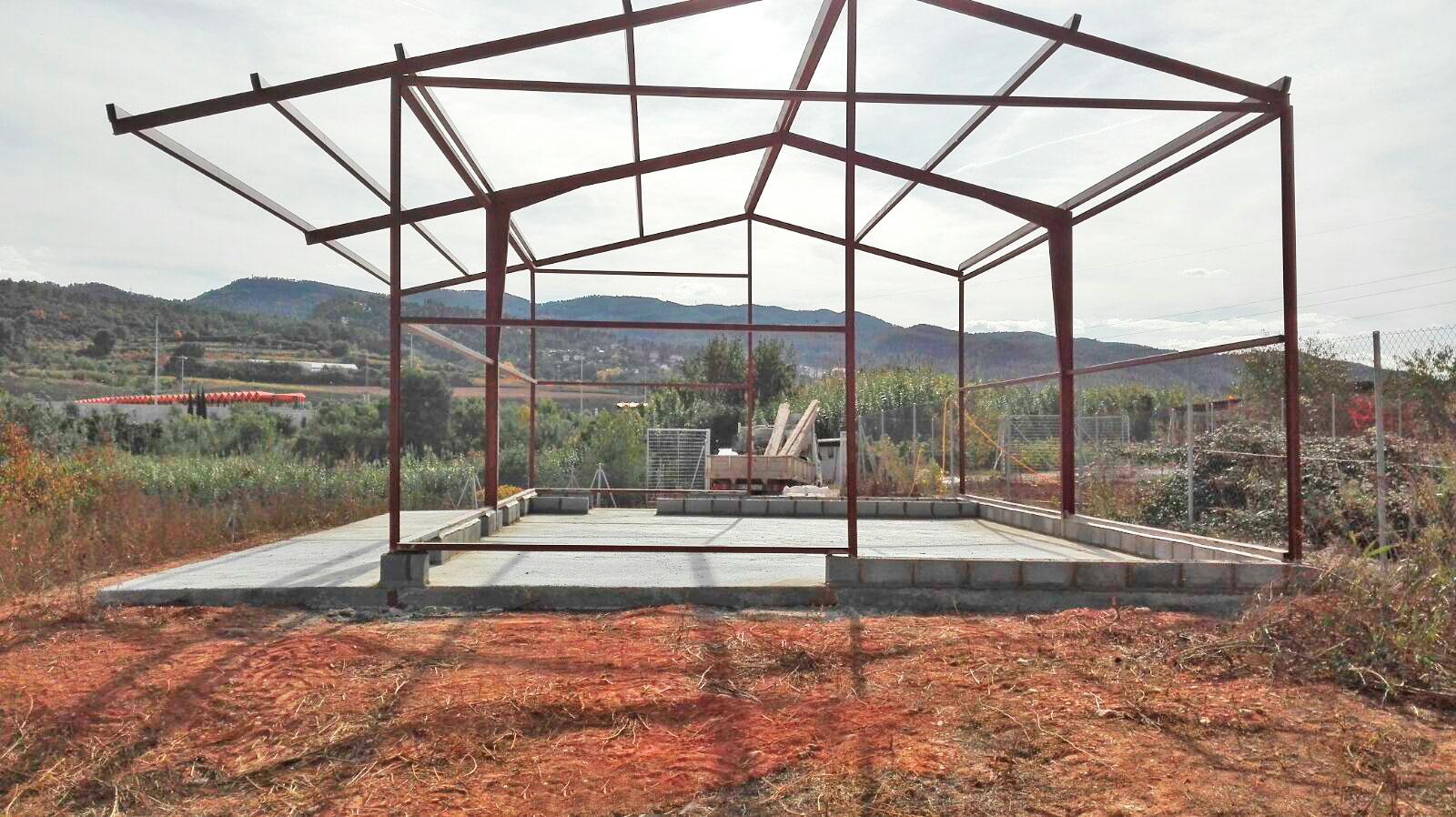

PORTICOS Y PILARES NAVE AVÍCOLA

  • Pórticos centrales con pilares tipo IPE , y vigas de cubierta con perfiles tipo IPE.
  • Pilares testeros tipo IPE y vigas testeras tipo IPE.
  • Altura libre junto a los pilares de pórticos centrales 3,68 m (sólo puntualmente).
  • Y Altura libre a correas de la nave 3,91 m.
  • Y Altura central libre a vigas 4,54 m. Altura central libre a correas 4,77 m. (Todas aprox.) Granja gallinas camperas
  • Cubierta con correas tipo Z y panel sándwich de 40 mm. Correas montadas por encima de las vigas de los pórticos.
  • Se ha tenido en cuenta en el cálculo la carga de mantenimiento de cubiertas.
  • Altura del cerramiento de bloques perimetral 0,2 m. Cerramiento enrasado externamente con los pilares.
  • Placas de anclaje de la estructura de cubierta y sus garrotas incluidas en el acero de la estructura.
  • Cimentación con vigas de atado perimetrales para apoyo de fábrica de bloques. Tensión admisible del terreno inicialmente considerada 1,5 kg/cm².
  • Todo el cálculo de la estructura se realiza cumpliendo rigurosamente con el CTE.-Código Técnico de la
  • Edificación, así como con los EC.- Euro códigos, y para la cimentación con la EHE.-Instrucción de Hormigón Estructural. Se tuvo en cuenta la norma NCSR.- Norma de construcción sismorresistente, al estar en zona sísmica. Granja gallinas camperas
