ESTRUCTURAS DE HIERRO

ESTRUCTURAS DE HIERRO PARA MÓDULOS DE OFICINAS

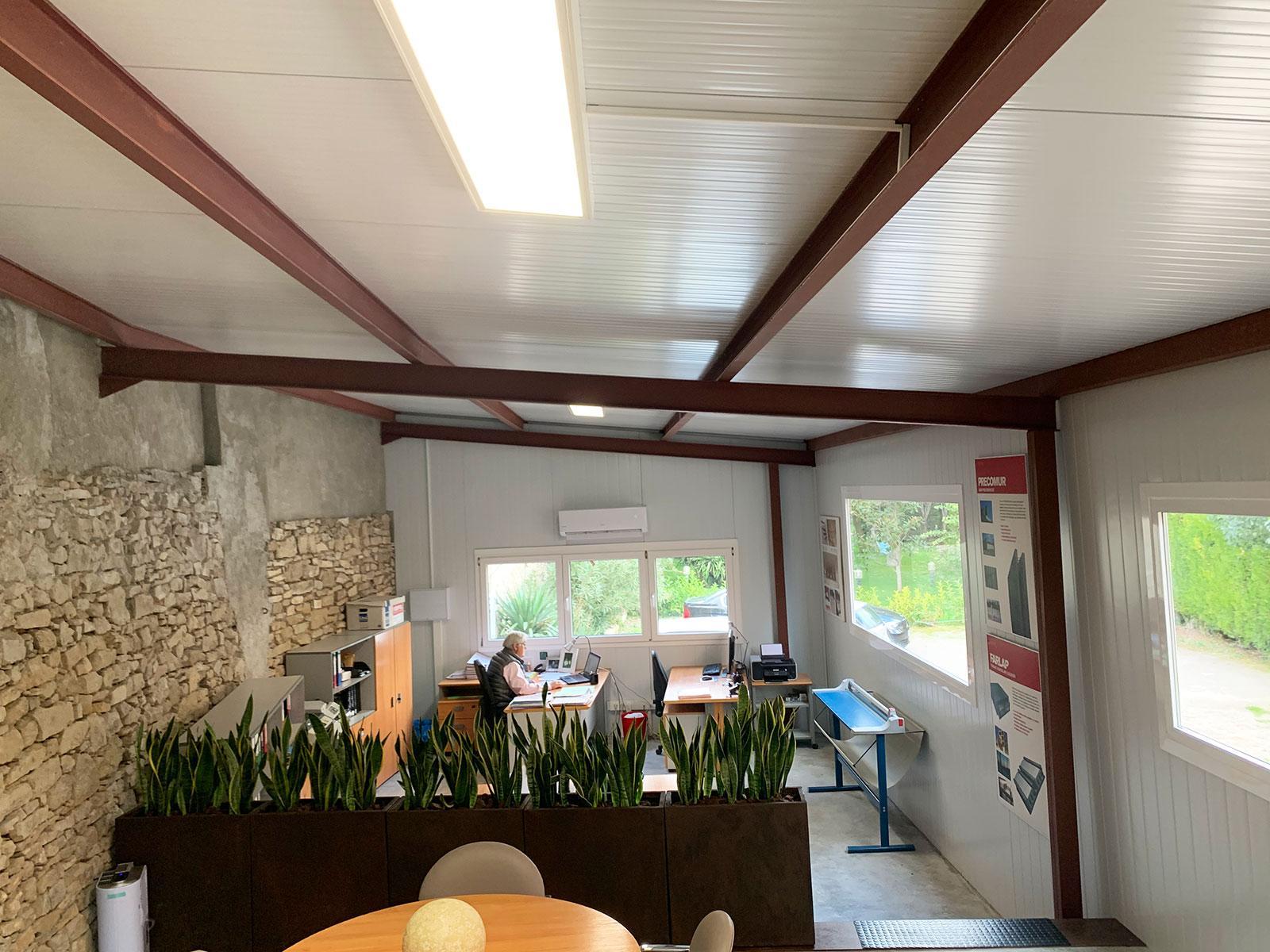

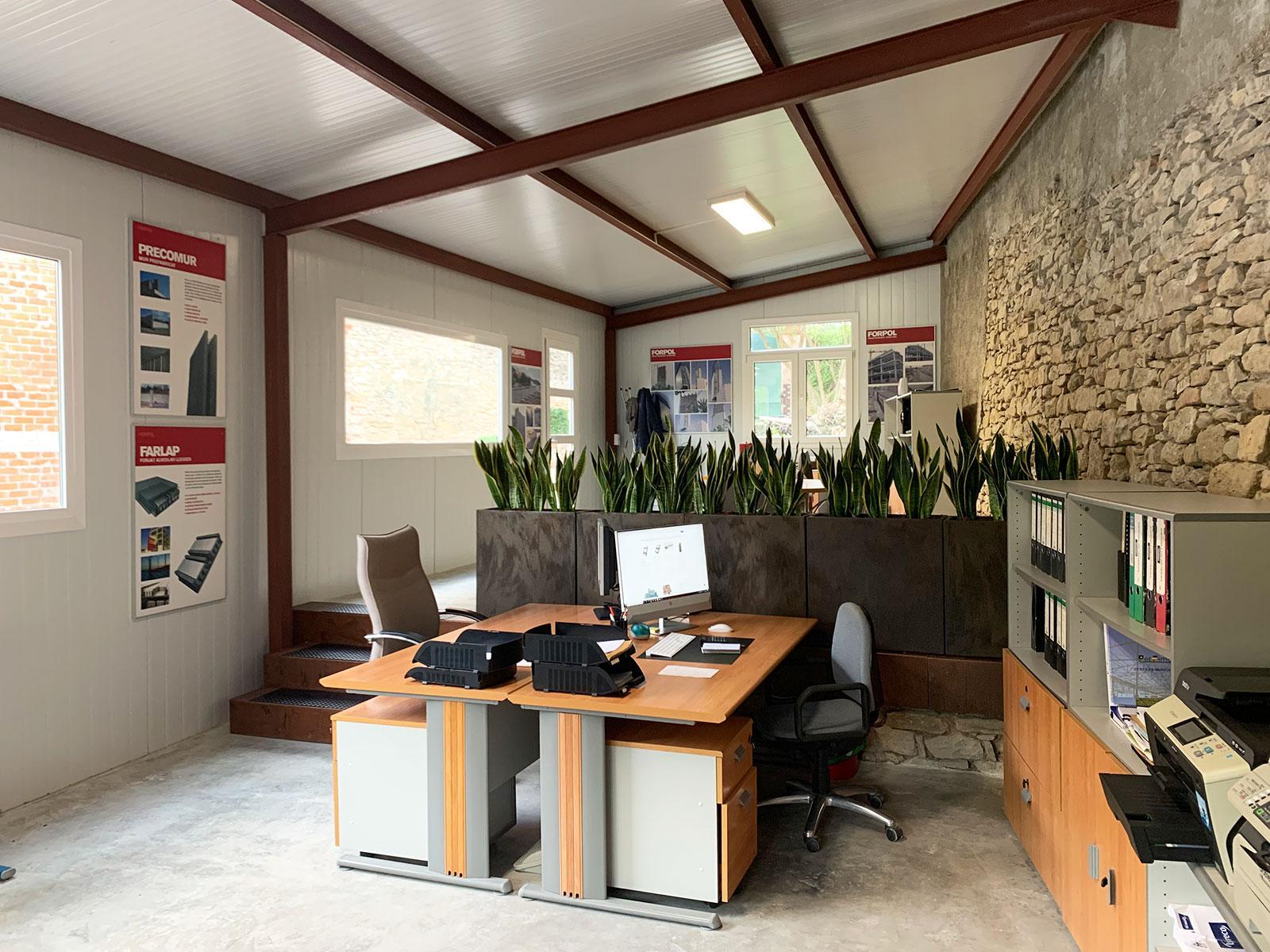

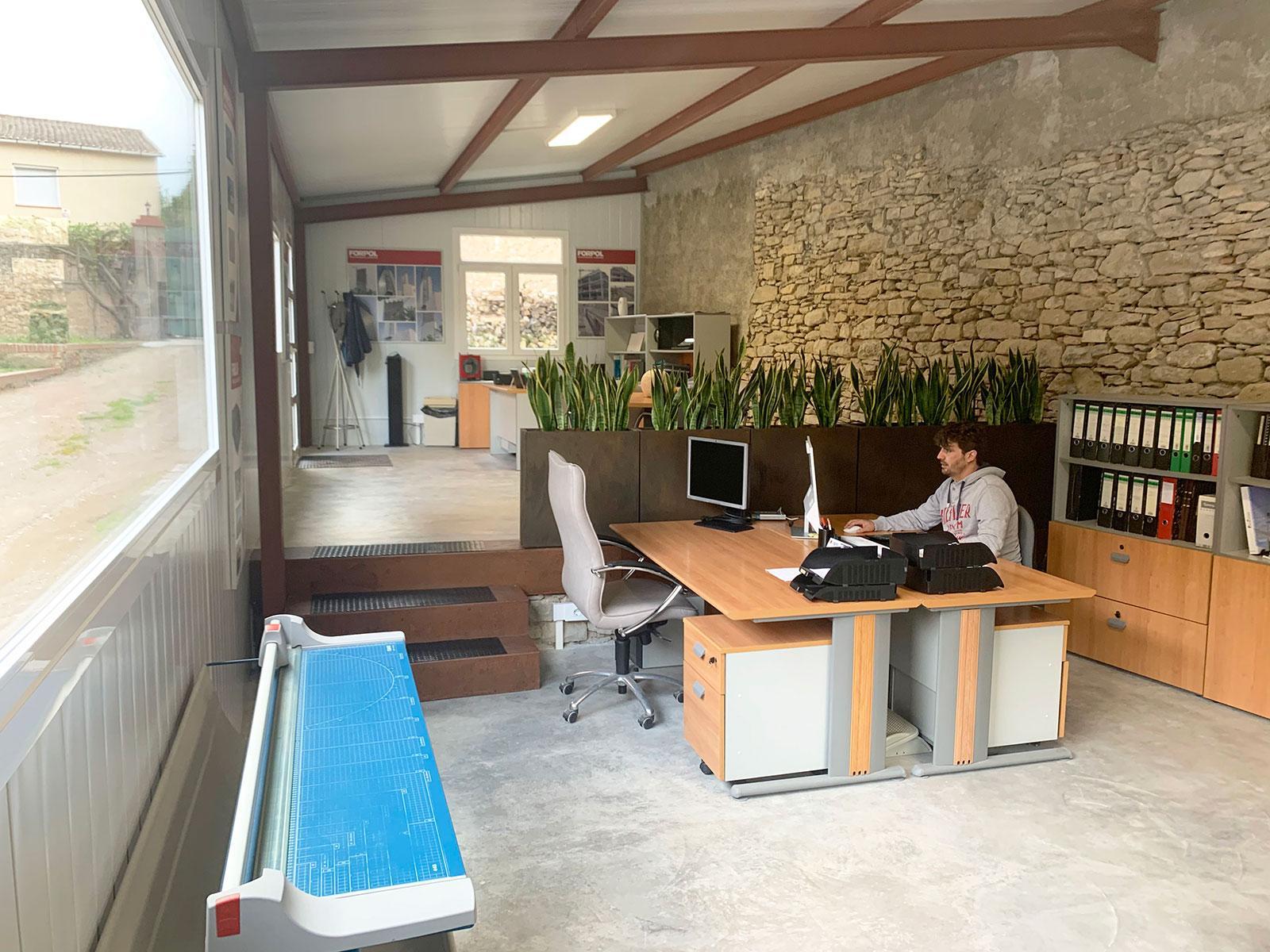

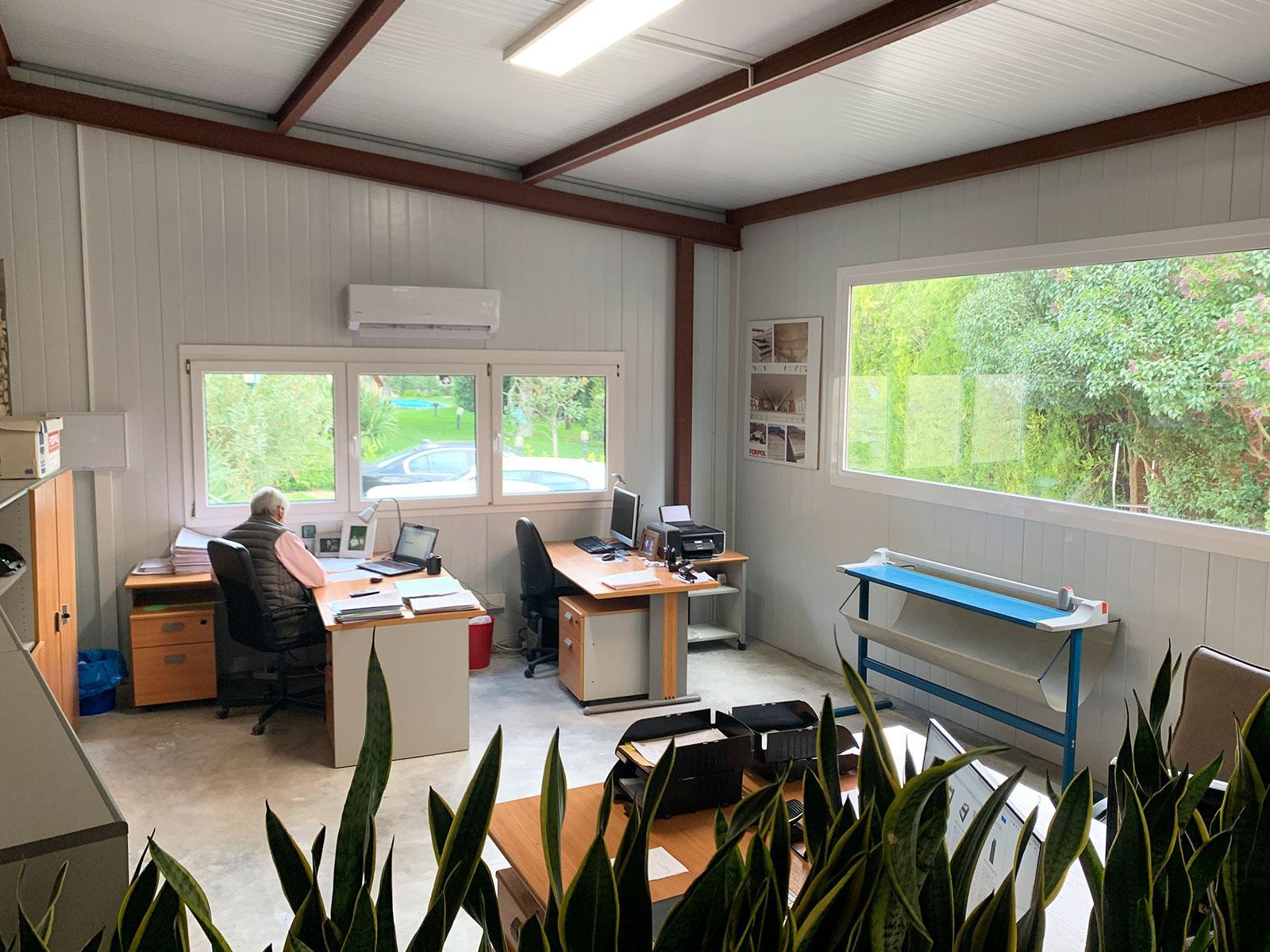

Módulo prefabricado para oficina de 60m2

Estructuras de hierro:

Hipótesis consideradas:

  • Dimensiones exteriores: Ancho 0,2+4,63 m. Largo 11,75 m. Altura cubierta (a cara ext.pilar) 2,6 m.
  • Localidad Santa Coloma de Queralt. Altura topográfica 687 m. Zona climática 2. Carga de nieve 101 kg/m².
  • Nave cerrada, situada en zona eólica C, y con grado de aspereza del entorno tipo 4 que se corresponde con zona urbana, industrial o forestal.
  • Estructura resuelta con marcos rígidos, y teniéndose en cuenta en el cálculo que está situada en zona SÍSMICA.
  • Considerada como aislada desde un punto de vista del fuego.
  • Cubierta a 1 agua. Pendiente del 10% ó 5,7°. Altura del triángulo del cumbrero o hastial 0,46 m.
  • Separación entre pórticos centrales 5,64 m.
Sistema de estructuras de hierro:
  • El sistema de estructura, para las vigas centrales de cubierta, será pórtico de perfil simple de canto áprox. 0,16 m.

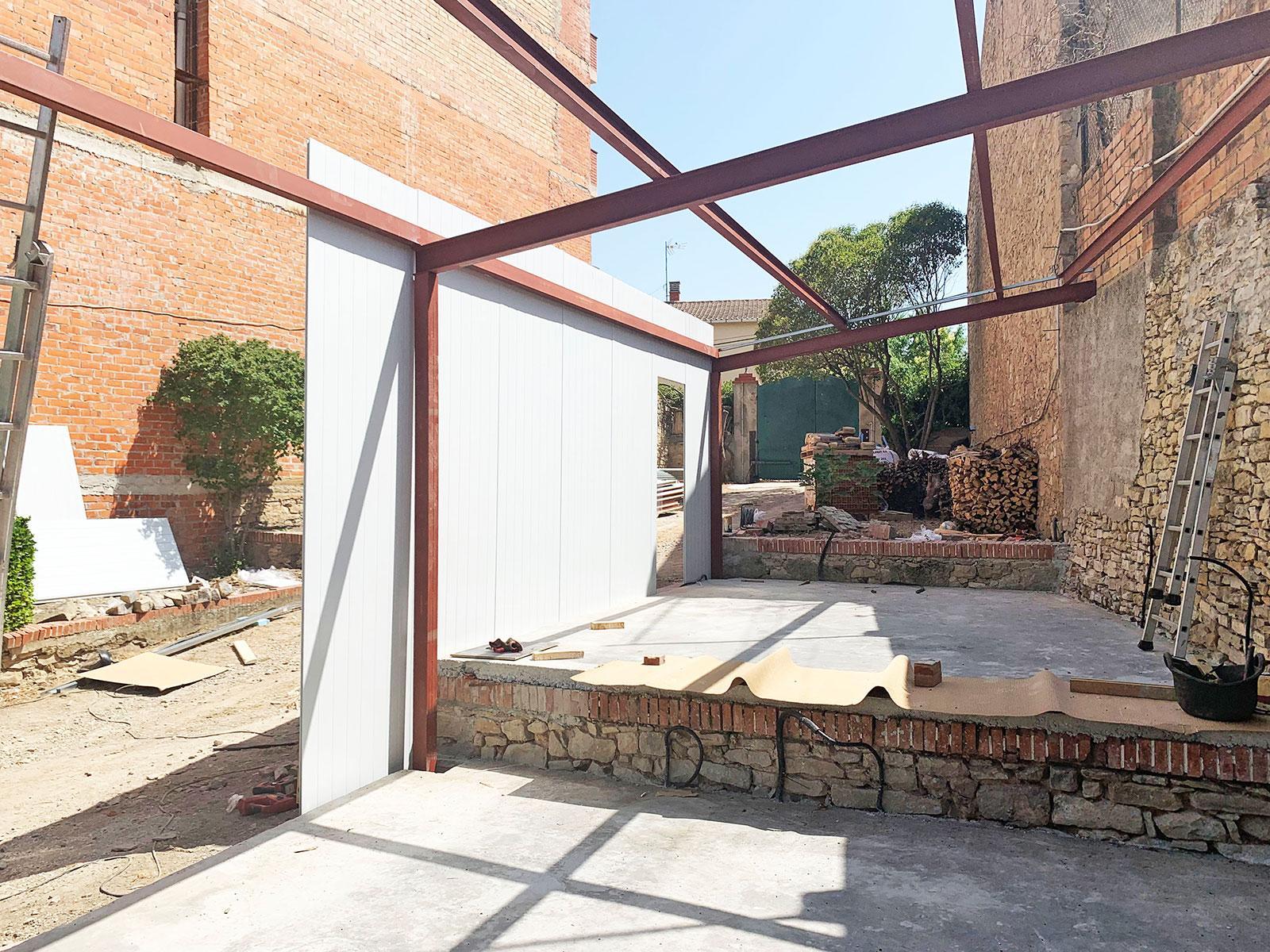

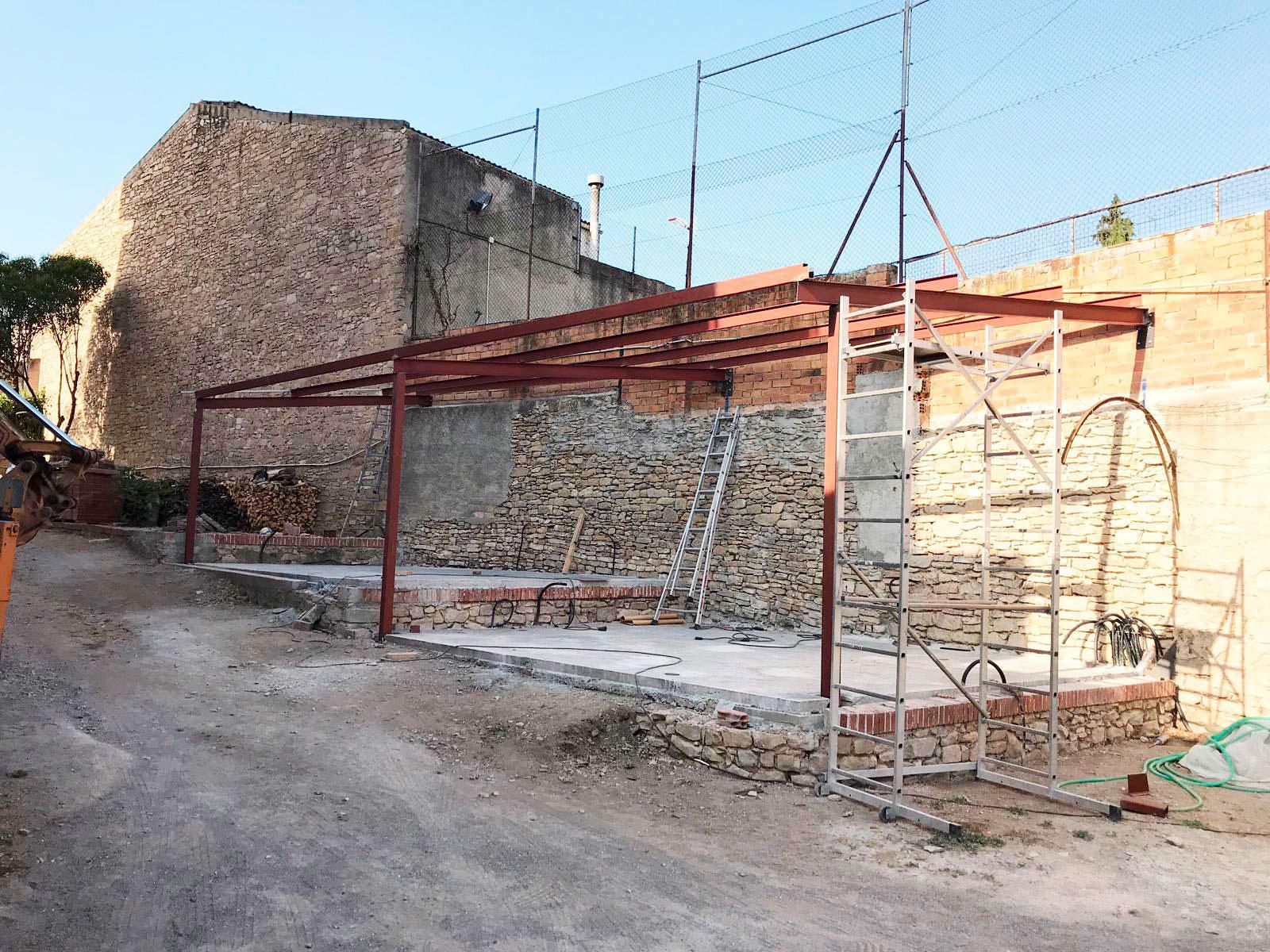

  • Pórticos centrales con pilares tipo 2UPN, y vigas de cubierta con perfiles tipo IPE.
  • Pilares y vigas testeras no hay.
  • Altura libre junto a los pilares de pórticos centrales 2,44 m.
  • Además Altura más alta libre a vigas 2,9 m.
  • Altura más alta libre a correas 2,87 m.
  • Cubierta con correas tipo Z y panel sándwich de 60 mm.
  • Correas embebidas en el canto de las vigas.
  • Se ha tenido en cuenta en el cálculo la carga de mantenimiento de cubiertas.
  • Altura del cerramiento perimetral 2,59 m.
  • Placas de anclaje de la estructura de cubierta y sus garrotas incluidas en el acero de la estructura.

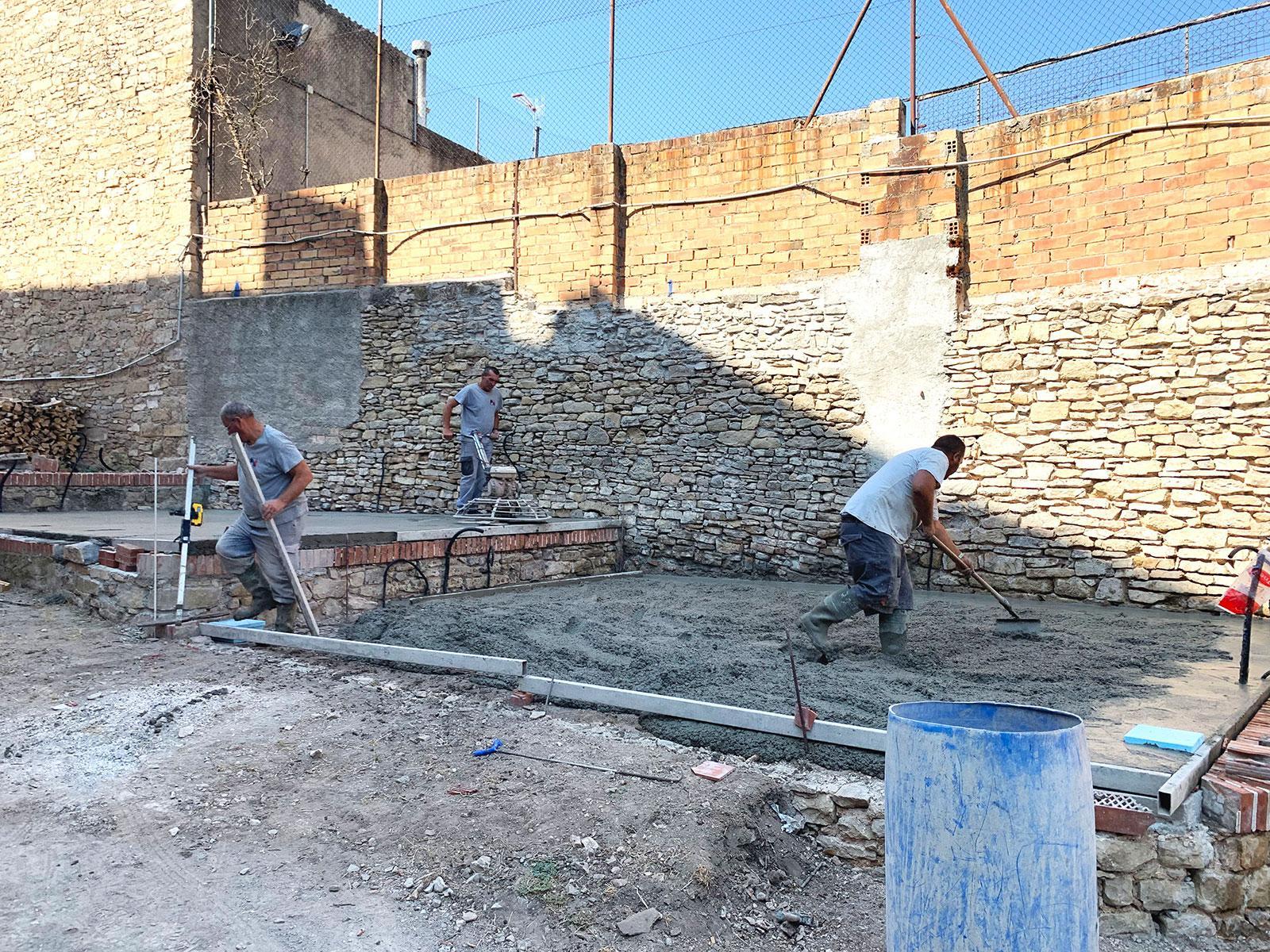

  • Cimentación con zapatas aisladas, y con solera necesariamente. Tensión admisible del terreno inicialmente considerada 1,5 kg/cm².
  • Todo el cálculo de la estructura se realizará cumpliendo rigurosamente el Código Técnico de la Edificación (CTE), así como con los EC.- Eurocódigos, y para la cimentación con la EHE.- Instrucción de Hormigón Estructural. Se tuvo en cuenta la norma NCSR.- Norma de construcción sismorresistente, al estar en zona sísmica.
