CONSTRUCCIÓ DE NAU INDUSTRIAL A SANT CUGAT SESGARRIGUES
Execució d’ ESTRUCTURA METALICA laminada cargolada nau industrial Barcelona
Nau industrial Barcelona de 172 m2:
ESTRUCTURA, TANCAMENTS i COBERTA (executats en obra)

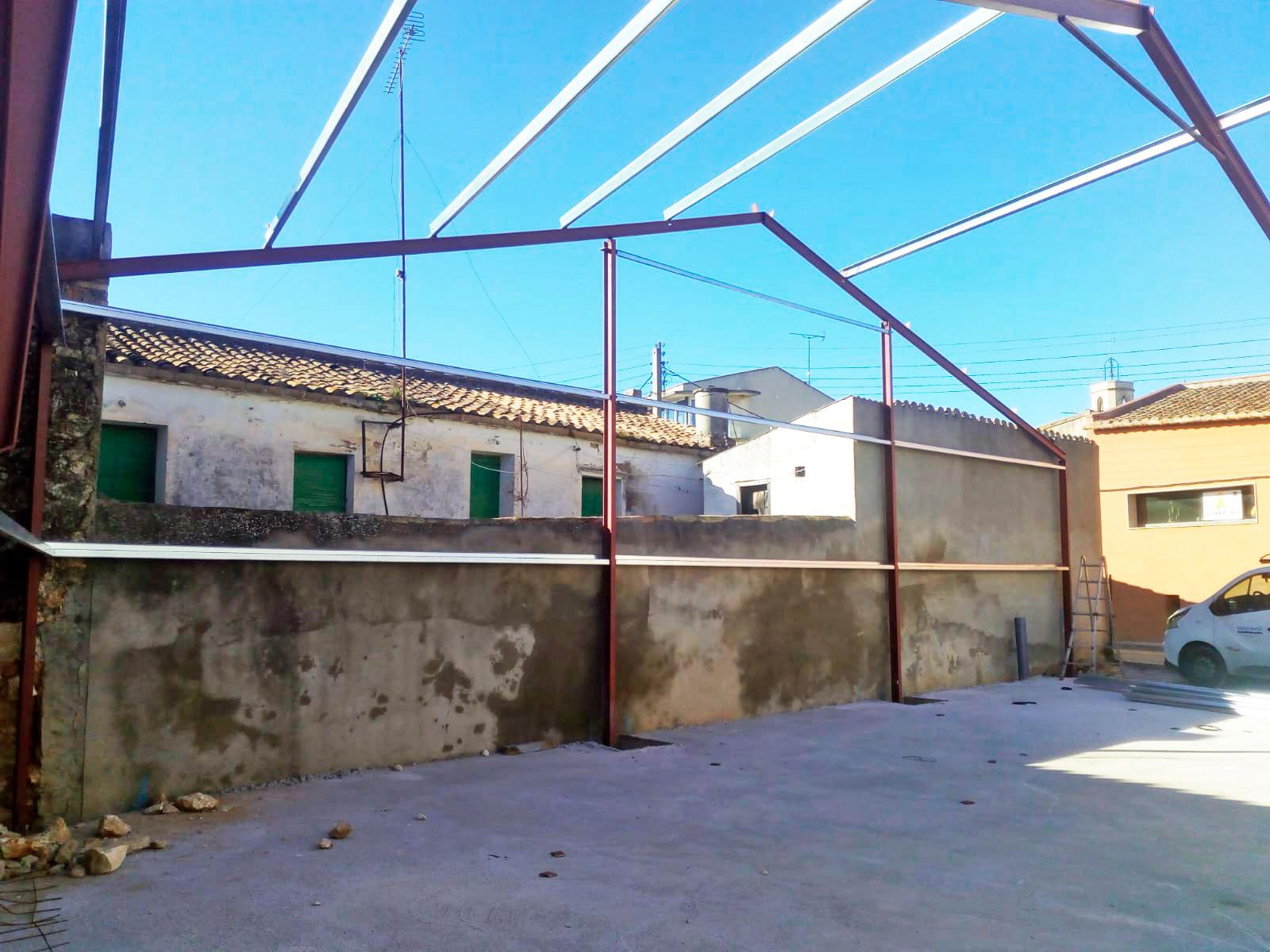

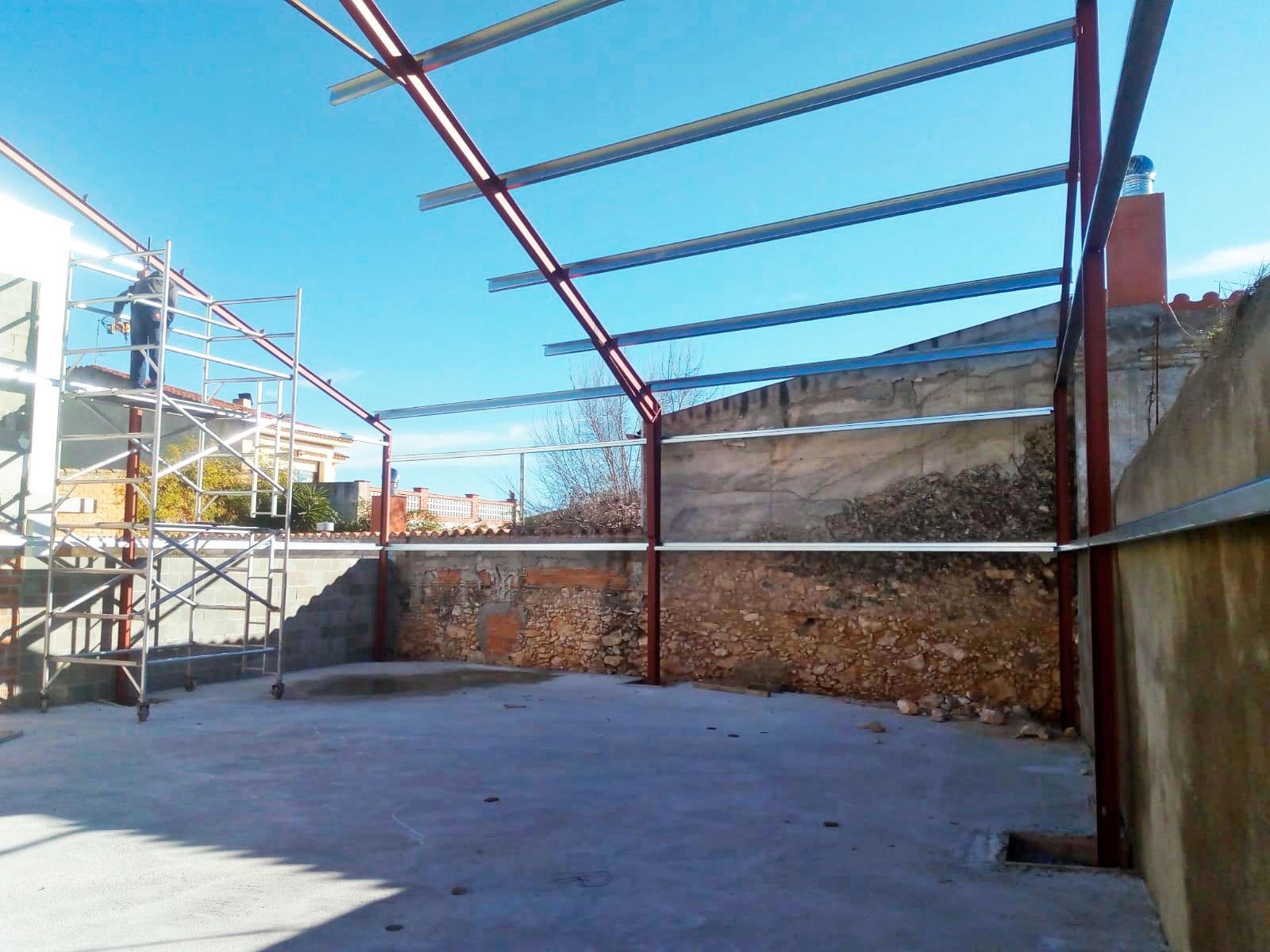

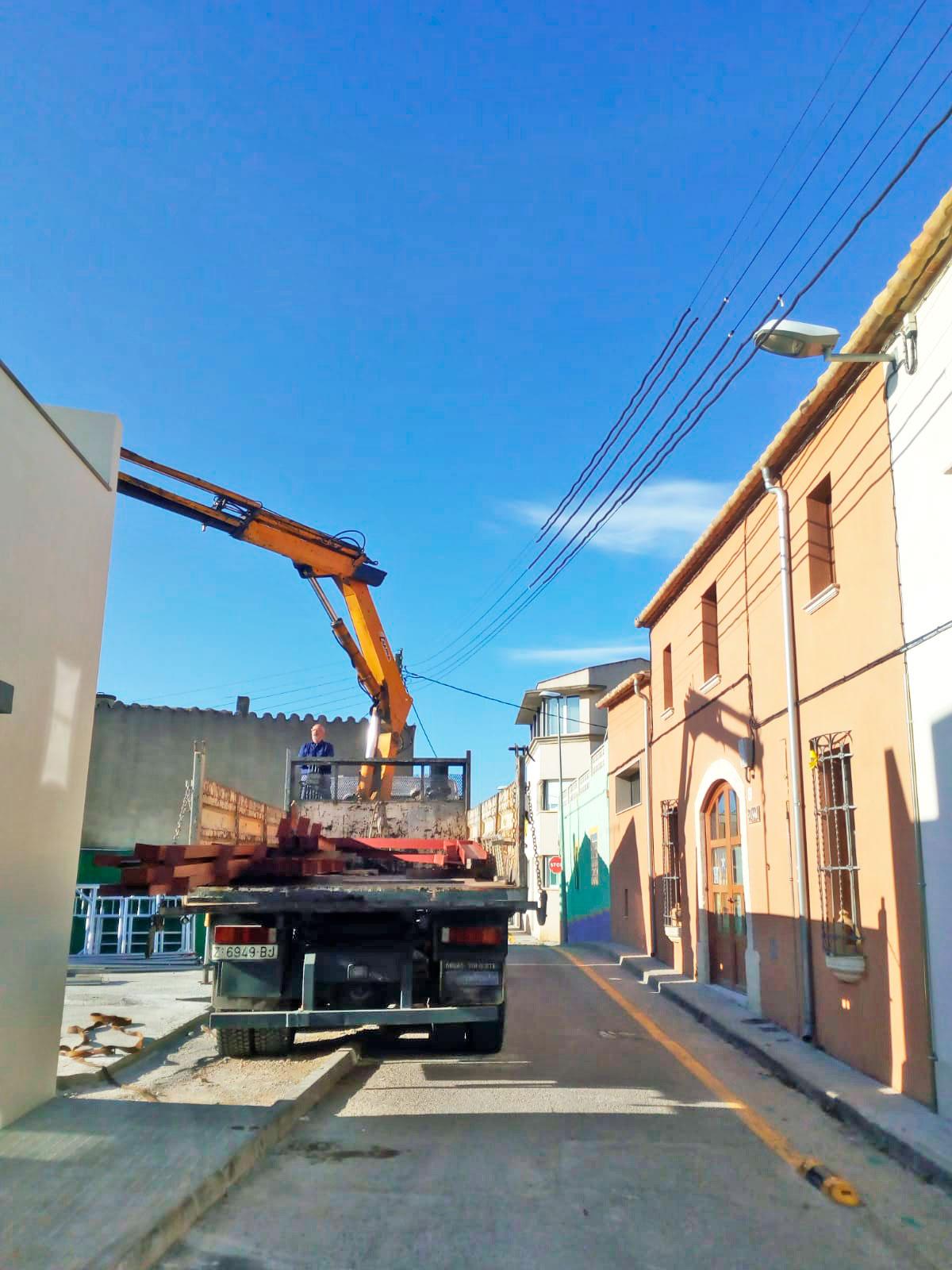

- Perfils d’ acer laminat cargolat de bigues, pilars, corretges de coberta i façanes, i plaques ancoratge, 172,0 m ² planta
- Panell de coberta sandvitx de 30 mm imitació teula, nucli de poliuretà de 40 kg/m3, xapes 0,4/0,4 mm, 184,6 m²
- Tancament d’ hastials amb xapa pregalvanitzada i prelacada de 40 mm i 0,6 mm de gruix de xapa, 40,2 m ²

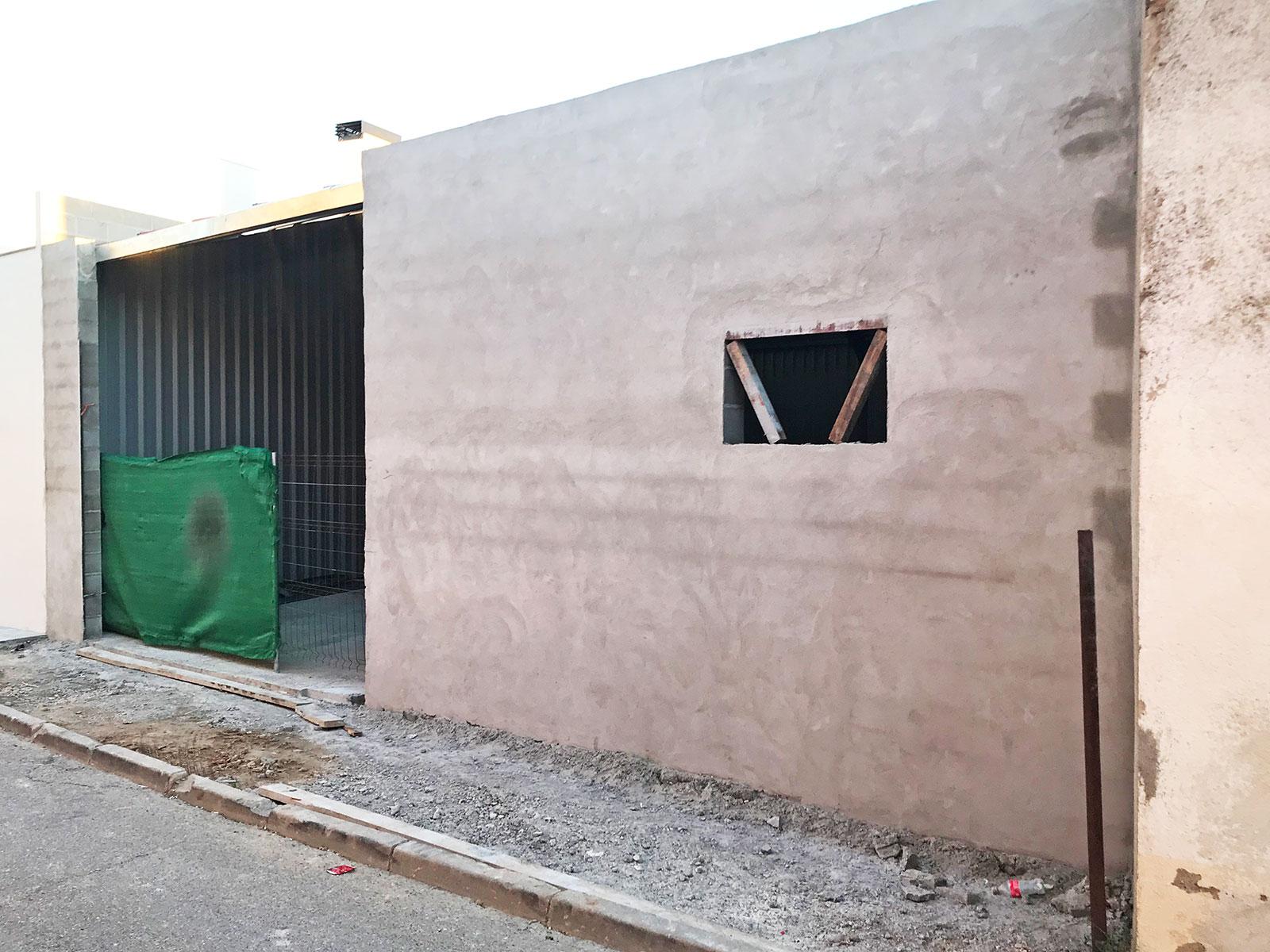

- A més tancament d’ una façana lateral amb bloc de formigó, 33,7 m ²
- Tancament de façanes amb xapa pregalvanitzada i prelacada de 40 mm i 0,6 mm de gruix de xapa, 165,0 m ²
- Rematada del carener amb xapa prelacada plegada de 0,6 mm de gruix i 62 cm de desenvolupament màx., 11,0 ml
- A més rematada de coberta amb hastials, amb xapa prelacada plegada de 0,6 mm d’ esp. i 62 cm desarr. màx., 31,4 ml
- I rematada de cantonades de façanes, amb xapa prelacada plegada de 0,6 mm d’ esp. i 62 cm desarr. màx., 24,6 ml
- 1 porta corredissa de xapa grecada prelacada de 0,6 mm de gruix de xapa, de 3×3 m2, amb subestructura, 9,0 m ²
- Canaló de xapa simple amb baixants de PVC, 30,0 ml
Hipòtesis considerades de la nau industrial a Barcelona:
- Dimensions exteriors:
- Ample de la nau 15,72 i 15,61 m. Llargària 10,97 i 10,88 m. Alçada de coberta (a cara exterior de pilar) 3,89 m.
- Localitat Sant Cugat Sesgarrigues. Alçada topogràfica 269 m. Zona climàtica 2. Càrrega de neu 53 kg/m².
- Nau tancada des d’ un punt de vista del vent, situada en zona eòlica C, i amb grau d’ aspror de l’ entorn tipus 3 que es correspon amb un paisatge accidentat o bé pla, amb arbres aïllats o petites construccions aïllades a uns 100 o 200 m de distància o menys.
- Estructura resolta amb marcs rígids. Considerada com a aïllada des d’ un punt de vista del foc.
TIPUS DE COBERTA DE LA NAU
- Coberta a 2 aigües. Pendent del 30% o 17 °. Alçada del triangle del carener o hastial 2.36 m.
- Separació entre pòrtics centrals 5,49 m. I separació entre pilars testers 5,24 m.
- El sistema d’ estructura, per a les bigues centrals de coberta, serà pòrtic amb cartelles de cant aprox. 24 cm.
- Pòrtics centrals amb pilars tipus IPE, i bigues de coberta amb perfils tipus IPE.
- Pilars testers tipus IPE i bigues testeres tipus IPE.
