Nau Industrial a Girona

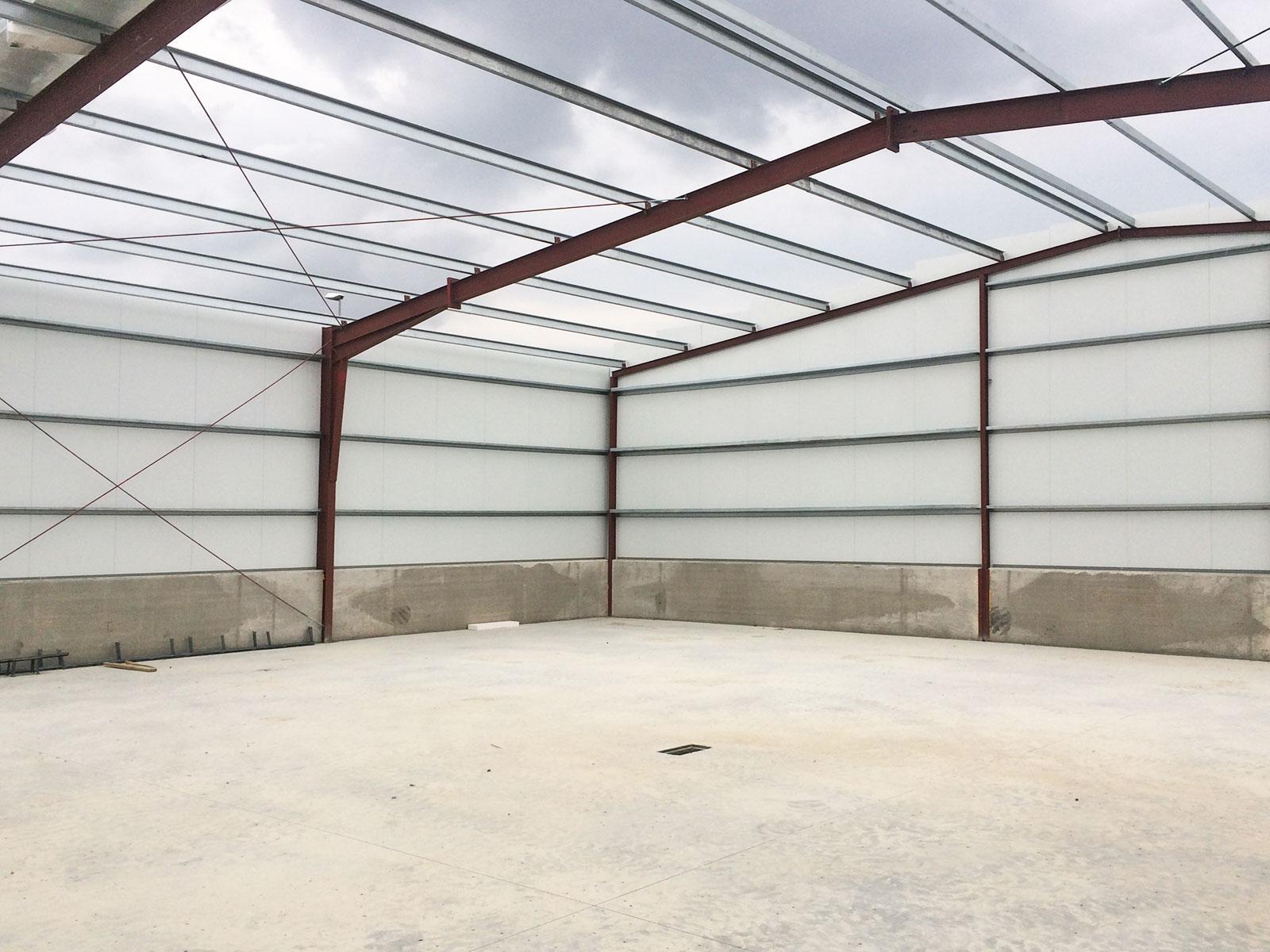

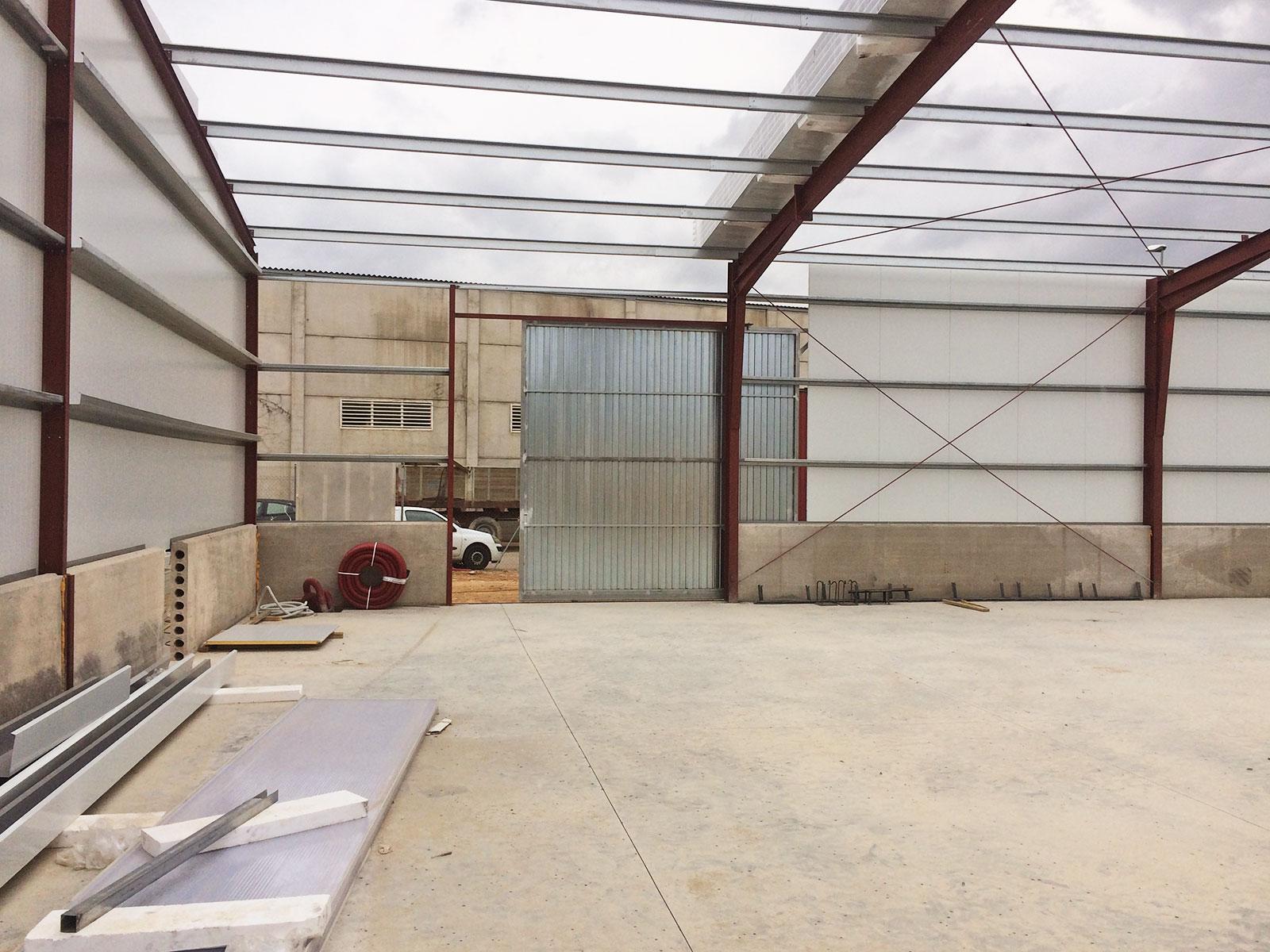

ESTRUCTURA i COBERTA (executats en obra)

• Perfils d’ acer galvanitzat soldat de bigues, pilars, corretges de coberta, i plaques ancoratge,
• Coberta de xapa prelacada de 0,6 mm de gruix de xapa i amb 6 ordides de 40 mm de cant,
• Rematada del carener amb xapa prelacada plegada de 0,6 mm de gruix i 62 cm de desenvolupament màx..,

Hipòtesis considerades de la nau metàl·lica:

• Dimensions exteriors: Ample de la nau 0,20 + 4,00 + 0,20 m. Llargària 6,00 m. Alçada de coberta (a cara exterior de
  pilar) 4,00 m.
• Localitat Aiguaviva. Alçada topogràfica 156 m. Zona climàtica 2. Càrrega de neu 50 kg/m².
• Nau oberta (o marquesina) des d’un punt de vista del vent, situada en zona eòlica C, i amb grau d’aspror de l’entorn tipus 4 que es correspon amb zona de cases al voltant (casc urbà), o bé altres naus industrials (polígon industrial), o bé arbres (un bosc).
• Estructura resolta amb marcs rígids. Considerada com a aïllada des d’ un punt de vista del foc.
• Coberta a 2 aigües. Pendent del 12% o 7 °.
• Alçada del triangle del carener o hastial 0.24 m.
• Separació entre pòrtics centrals 6,00 m. I separació entre pilars testers 4,00 m.

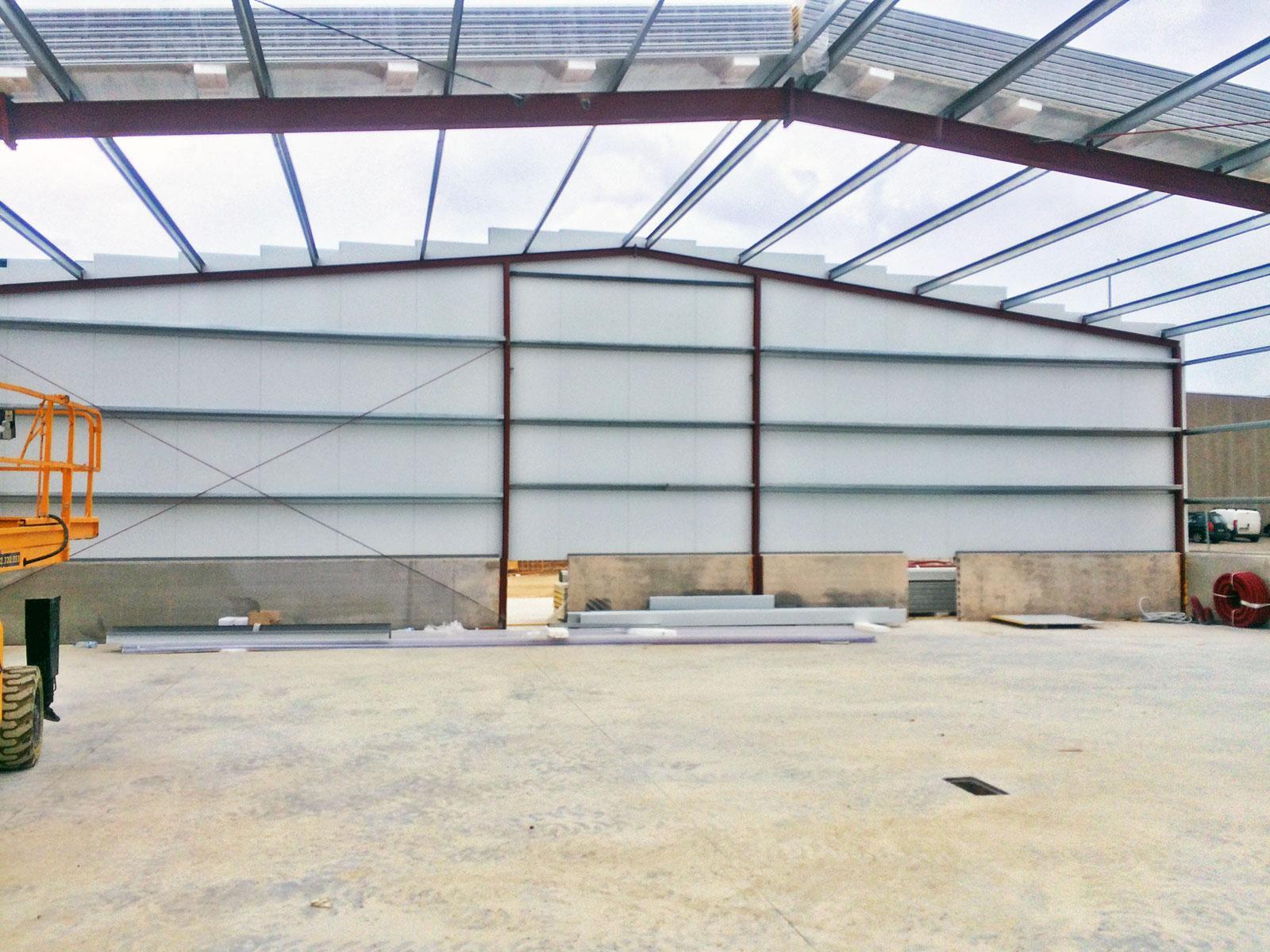

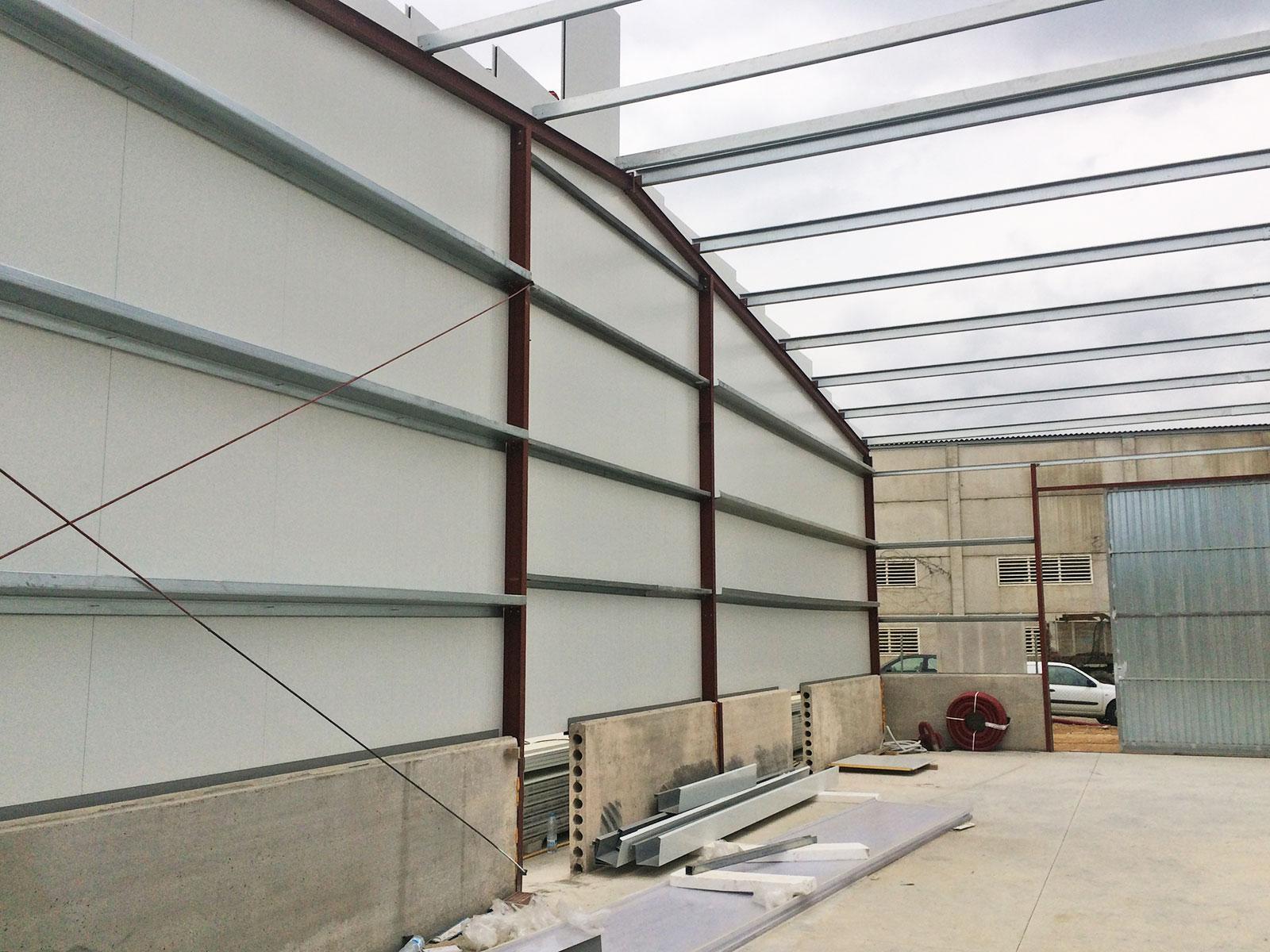

SISTEMA D’ ESTRUCTURA DE LA NAU INDUSTRIAL A GIRONA

• El sistema d’ estructura, per a les bigues centrals de coberta, serà pòrtic amb cartelles de cant aprox. 14 cm.
• Pòrtics centrals amb pilars tipus IPE, i bigues de coberta amb perfils tipus IPE.
• Pilars testers tipus IPE i bigues testeres tipus IPE.
• Alçada lliure al costat dels pilars de pòrtics centrals 3,58 m (només puntualment).
• A més alçada lliure més baixa a les corretges de coberta 3,82 m.
• Alçada central lliure a bigues 3,94 m.
• I alçada central lliure a les corretges de coberta 4,06 m. (Totes mesures aproximades).
• Coberta amb corretges tipus Z i xapa grecada de 30 mm. Corretges muntades per sobre de les bigues dels pòrtics.
• S’ ha tingut en compte en el càlcul la càrrega de manteniment de cobertes.
• Es tracta d’una marquesina, no hi ha tancament perimetral.
• Plaques d’ ancoratge de l’ estructura de coberta, i les seves garrotes o perns, inclosos en l’ acer de l’ estructura.
• Fonamentació amb solera necessàriament. Tensió admissible del terreny inicialment considerada 1.5 kg/cm².
• Tot el càlcul de l’ estructura es realitzarà complint rigorosament amb el CTE.- Codi Tècnic de l’ Edificació espanyol, així com amb els EC.- Euro codis, i per a la fonamentació amb l’ EHE.- Instrucció de Formigó Estructural d’ Espanya. (nau industrial a Girona)
