CONSTRUCCIÓ DE NAUS INDUSTRIALS A MALLORCA

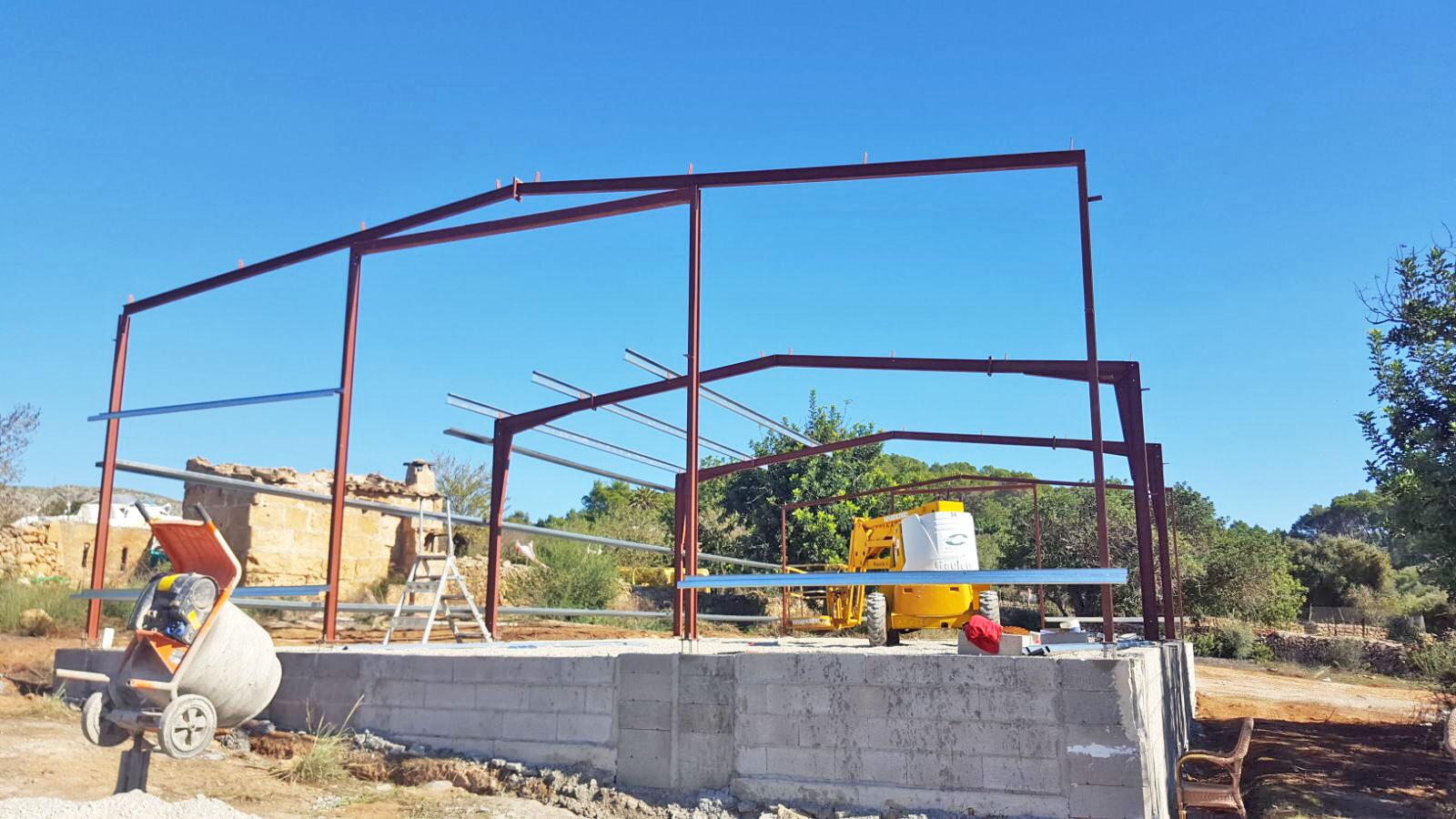

Execució d’ESTRUCTURA METALICA laminada cargolada Nau industrial a Alcudia (Illes Balears)

Nau industrial Mallorca de 200 m2:

ESTRUCTURA, TANCAMENTS i COBERTA (executats en obra) de la nau industrial Mallorca.

• Perfils d’ acer laminat cargolat de bigues, pilars, corretges de coberta i façanes, i plaques ancoratge, 200,0 m ² planta
• Coberta de xapa prelacada de 0,6 mm de gruix de xapa i amb 6 ordides de 40 mm de cant, 209,5 m ²
• Tancament d’ hastials amb xapa pregalvanitzada i prelacada de 40 mm i 0,6 mm de gruix de xapa, 8,0 m ²
• I tancament de façanes amb xapa pregalvanitzada i prelacada de 40 mm i 0,6 mm de gruix de xapa, 192,0 m ²
• Rematada del carener amb xapa prelacada plegada de 0,6 mm de gruix i 62 cm de desenvolupament màx., 20,0 ml
• A més rematada de coberta amb hastials, amb xapa prelacada plegada de 0,6 mm d’ esp. i 62 cm desarr. màx., 20,0 ml
• I rematada cantonades de façanes, amb xapa prelacada plegada de 0,6 mm d’ esp. i 62 cm desarr. màx., 32,0 ml

Hipòtesis considerades de la nau industrial Mallorca:

• Dimensions exteriors Nau industrial Mallorca:
• Ample de la nau 0,20 + 10,00 + 0,20 m. Llargària 20,00 m. Alçada de coberta (a cara exterior de pilar) 3,50 m.
• Localitat Alcudia. Alçada topogràfica 16 m. Zona climàtica 5 . Càrrega de neu 25 kg/m².
• Alçada lliure al costat dels pilars de pòrtics centrals 3,07 m (només puntualment).
• A més alçada lliure més baixa a les corretges de coberta 3,35 m.
• Alçada central lliure a bigues 3,81 m.
• I alçada central lliure a les corretges de coberta 3,95 m. (Totes mesures aproximades).
• Coberta amb corretges tipus Z i xapa grecada de 30 mm. Corretges muntades per sobre de les bigues dels pòrtics.
• S’ ha tingut en compte en el càlcul la càrrega de manteniment de cobertes.
• Alçada del tancament perimetral de xapa grecada 3.47 m. Tancament per l’ exterior dels pilars.
• Plaques d’ ancoratge de l’ estructura de coberta, i les seves garrotes o perns, inclosos en l’ acer de l’ estructura.
• Fonamentació amb solera necessàriament. Tensió admissible del terreny inicialment considerada 1.5 kg/cm². Nau industrial Mallorca 01
