CONSTRUCCIÓN DE NAVE INDUSTRIAL EN  SANT CUGAT SESGARRIGUES

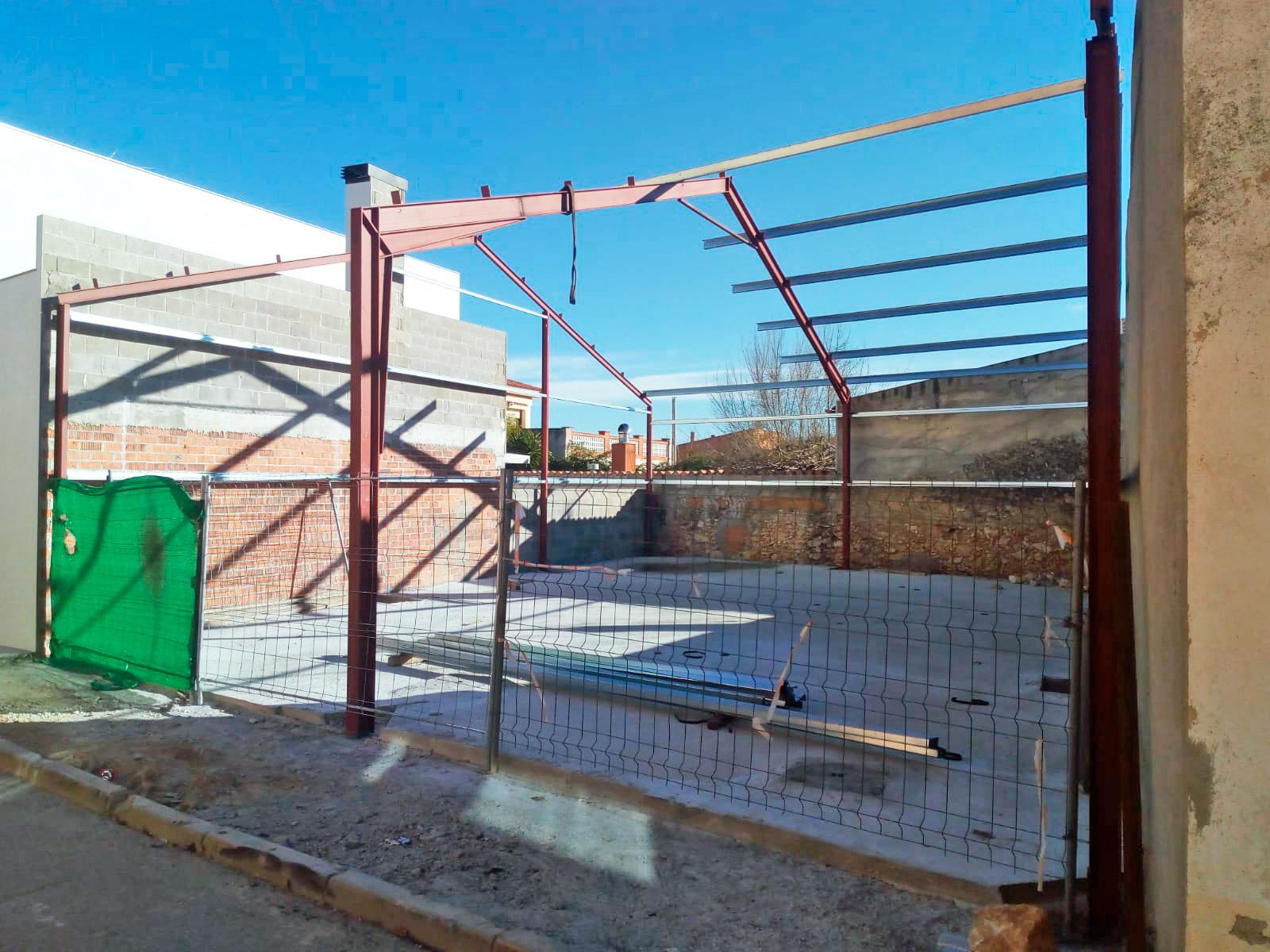

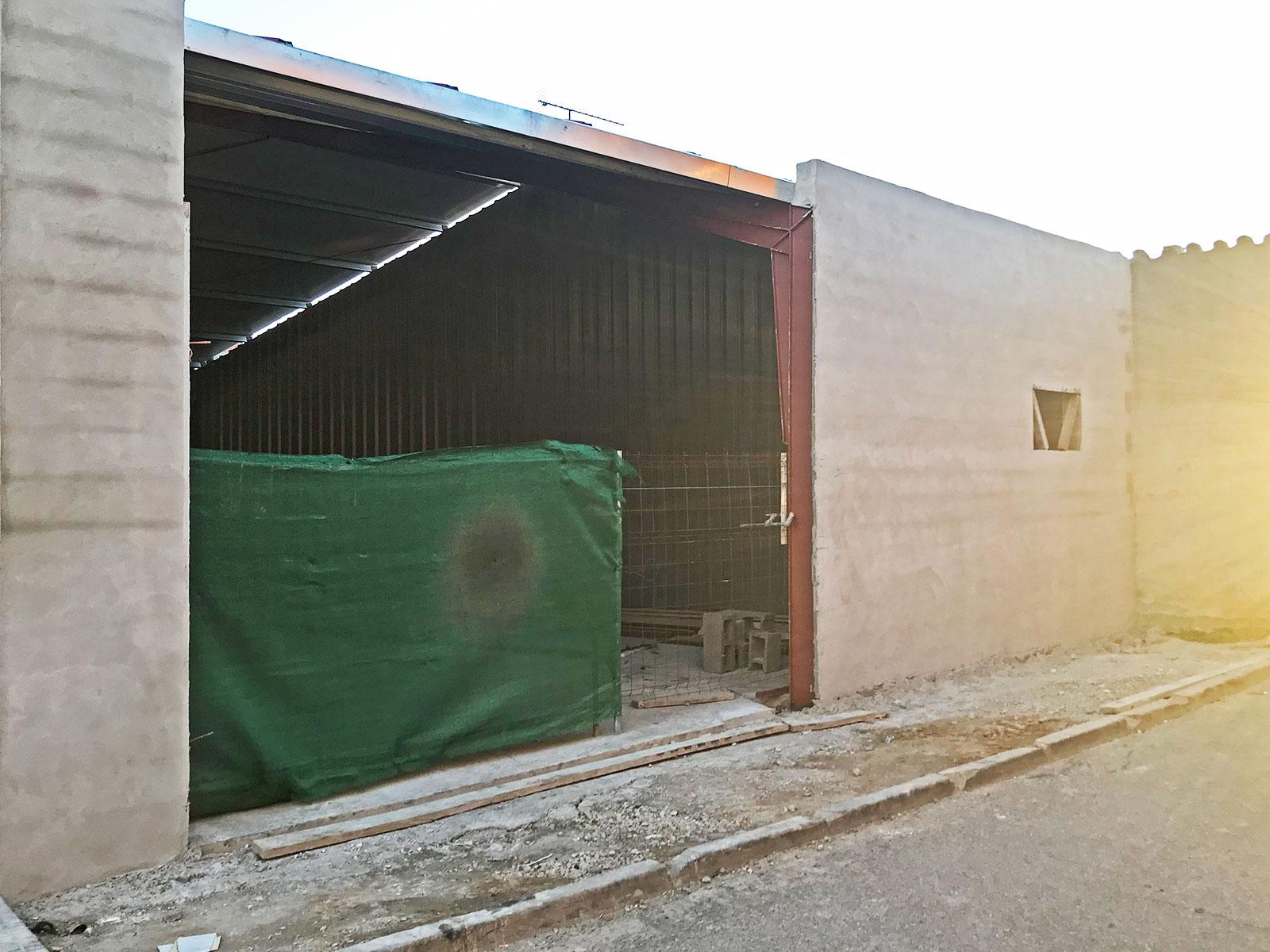

Ejecución de ESTRUCTURA METALICA laminada atornillada nave industrial Barcelona

Nave industrial Barcelona de 172 m2:

ESTRUCTURA, CERRAMIENTOS y CUBIERTA (ejecutados en obra)

• Perfiles de acero laminado atornillado de vigas, pilares, correas de cubierta y fachadas, y placas anclaje, 172,0 m² planta
• Panel de cubierta sándwich de 30 mm imitación teja, núcleo de poliuretano de 40 kg/m3, chapas 0,4/0,4 mm, 184,6 m²
• Cerramiento de hastiales con chapa pregalvanizada y prelacada de 40 mm y 0,6 mm de espesor de chapa, 40,2 m²
• Además cerramiento de una fachada lateral con bloque de hormigón, 33,7 m²
• Cerramiento de fachadas con chapa pregalvanizada y prelacada de 40 mm y 0,6 mm de espesor de chapa, 165,0 m²
• Remate del cumbrero con chapa prelacada plegada de 0,6 mm de espesor y 62 cm de desarrollo máx., 11,0 ml
• Además remate de cubierta con hastiales, con chapa prelacada plegada de 0,6 mm de esp. y 62 cm desarr. máx., 31,4 ml
• Y remate de esquinas de fachadas, con chapa prelacada plegada de 0,6 mm de esp. y 62 cm desarr. máx., 24,6 ml
• 1 puerta corredera de chapa grecada prelacada de 0,6 mm de espesor de chapa, de 3×3 m2, con subestructura, 9,0 m²
• Canalón de chapa simple con bajantes de PVC, 30,0 ml

Hipótesis consideradas de la nave industrial en Barcelona:

• Dimensiones exteriores:
• Ancho de la nave 15,72 y 15,61 m. Longitud 10,97 y 10,88 m. Altura de cubierta (a cara exterior de pilar) 3,89 m.
• Localidad Sant Cugat Sesgarrigues. Altura topográfica 269 m. Zona climática 2. Carga de nieve 53 kg/m².
• Nave cerrada desde un punto de vista del viento, situada en zona eólica C, y con grado de aspereza del entorno tipo 3 que se corresponde con un paisaje accidentado o bien llano, con arboles aislados o pequeñas construcciones aisladas a unos 100 ó 200 m de distancia o menos.
• Estructura resuelta con marcos rígidos. Considerada como aislada desde un punto de vista del fuego.

TIPO DE CUBIERTA DE LA NAVE

• Cubierta a 2 aguas. Pendiente del 30% ó 17°. Altura del triángulo del cumbrero o hastial 2.36 m.
• Separación entre pórticos centrales 5,49 m. Y separación entre pilares testeros 5,24 m.
• El sistema de estructura, para las vigas centrales de cubierta, será pórtico con cartelas de canto aprox. 24 cm.
• Pórticos centrales con pilares tipo IPE, y vigas de cubierta con perfiles tipo IPE.
• Pilares testeros tipo IPE y vigas testeras tipo IPE.
