FORJAT AMB PRELLOSA FARLAP I TERMACOL A ESPINELVES (GIRONA)
CONSTRUCCIÓ DE 2 EDIFICIS PER A 10 HABITATGES AMB FORJAT PRELOSA
Forjat prellosa:
- M1 Plaques de Mur Prefabricat de 0,40 x 1,20 X 6,79 m. 669,70 m ²
- M2 Plaques de Mur Prefabricat de 0,40 x 1,20 x 6,19 m. 240,96 m ²
- Plaques armades TERMACOL 3 + 21 per a forjat de 29 cm de gruix. 1.484,40 m ²
- Plaques pretensades FARLAP II F-22-4 per a forjat de 30 cm. 880,78 m ²

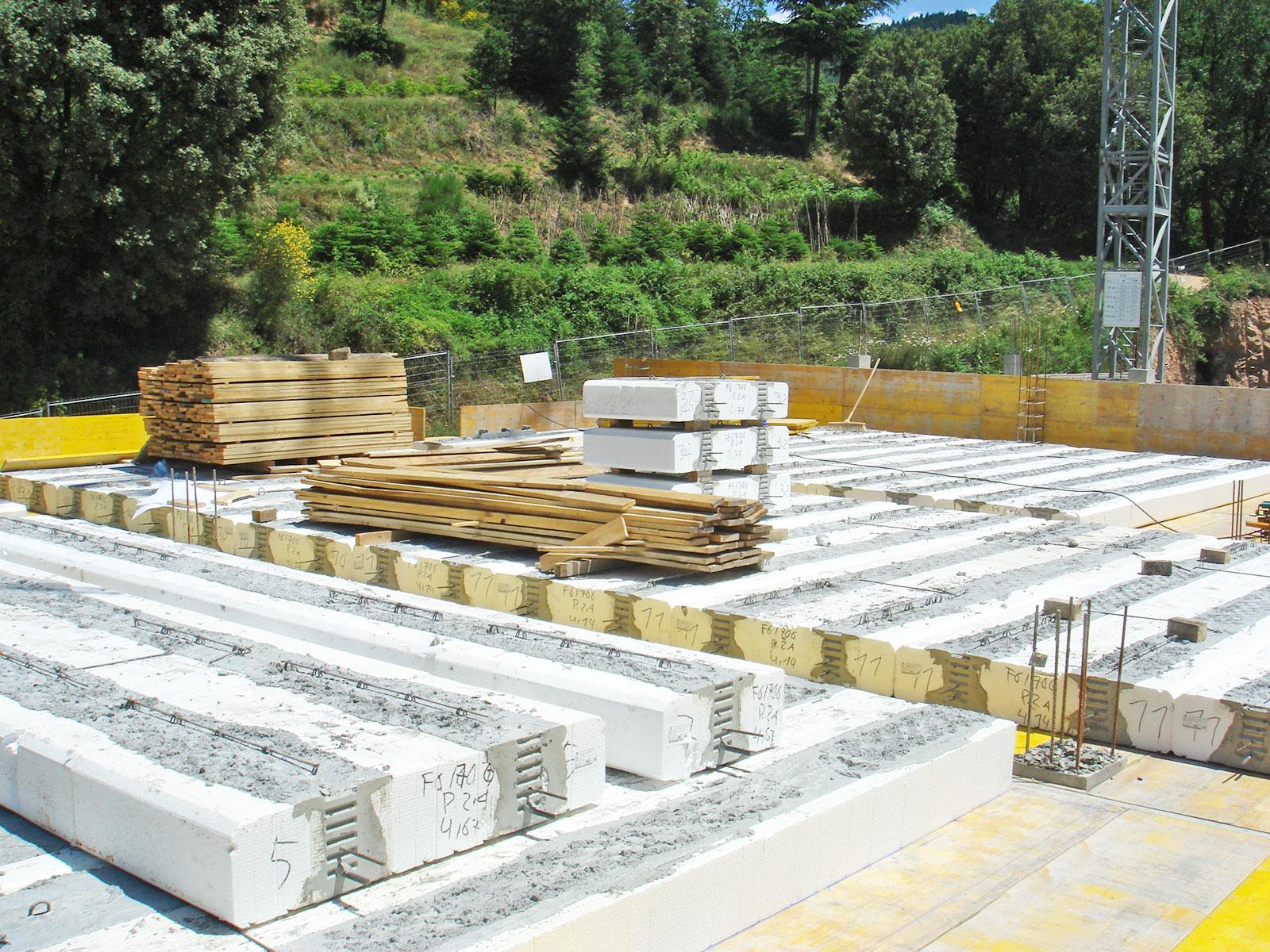

PRELLOSA TERMACOL PER A FORJAT
- Placa autoportant per a forjat calculada en funció de les càrregues i longituds descrites a continuació.
- Composta de dos nervis de formigó armat de doble té, amb un entre eix de 60 cm, units mitjançant panells de poliestirè expandit continu (sense pont tèrmic).
- Formigó HA-25 / P / 16IIa resistència característica 25 N / mm2. Acer B-500S de resistència característica 500 N / mm2. (Que s’han de complementar amb la col·locació de negatius segons plànol d’execució i una xapa de formigó H250 de 5 cm de gruix amb la seva malla de repartiment.
FORJAT PRELLOSA FARLAP
- Placa autoportant per a forjat calculada en funció de les càrregues i longituds descrites a continuació.
- Es compon duna llosa inferior de 4cm quatre nervis pretesats amb revoltó de poliestirè incloses entre els nervis.
- Formigó HP-45 / P / 12 / IIa resistència característica 45 N / mm2, acer pretensat I 1860 C E1 de resistència característica 1.658 N / mm2. (Que s’han de complementar amb la col·locació de negatius segons plànol d’execució i una xapa de formigó H-25 / B / 16 / IIa de 5 cm. De gruix amb la seva malla de repartiment.

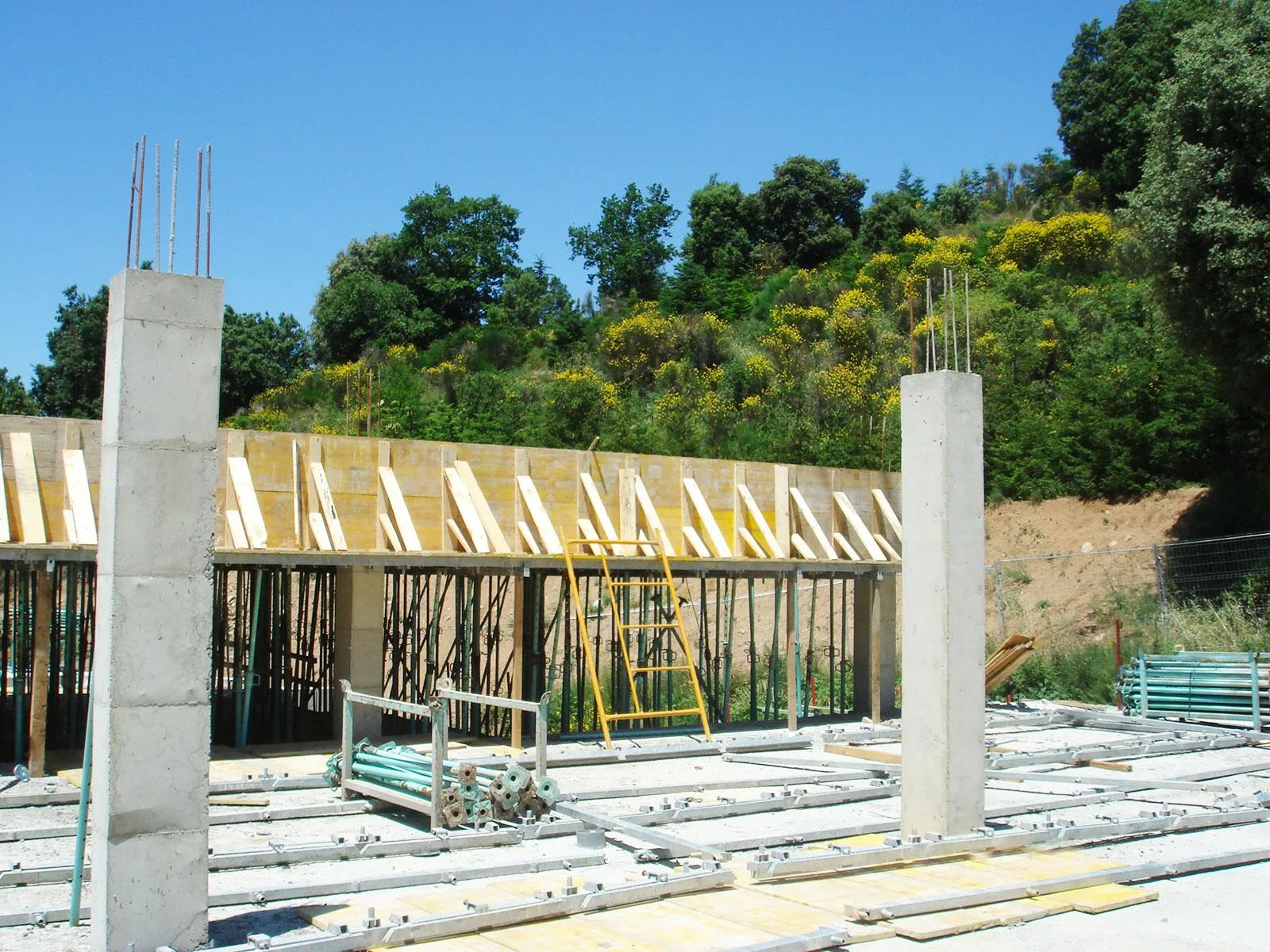

MUR PREFABRICAT DE FORMIGÓ
- Mur prefabricat, constituït per dues llasses de 5 cm paral·.
- Els gruixos del mur estan en funció de les càrregues i longituds descrites a continuació.
- Amb bisell exterior o juntes cada 1.2 m verticalment.
- Formigó HA-25 a les cares del prefabricat, acer B-500-S, a l’ interior del prefabricat.
- En el cas de realitzar el càlcul de fonamentació i mur pel departament tècnic de FORPOL ESTRUCTURAS, S.L. aquest s’ajustarà a la norma EHE, EFHE, Euro codi, NT d’estructures i bibliografia del professor J. Calavera.
- Tolerància en qualsevol de les dimensions de les plaques + – 2 cm.
