Fabricació d’estructures metàl·liques

Fabricació d’estructures metàl·liques per al banc d’aliments MERCABARNA

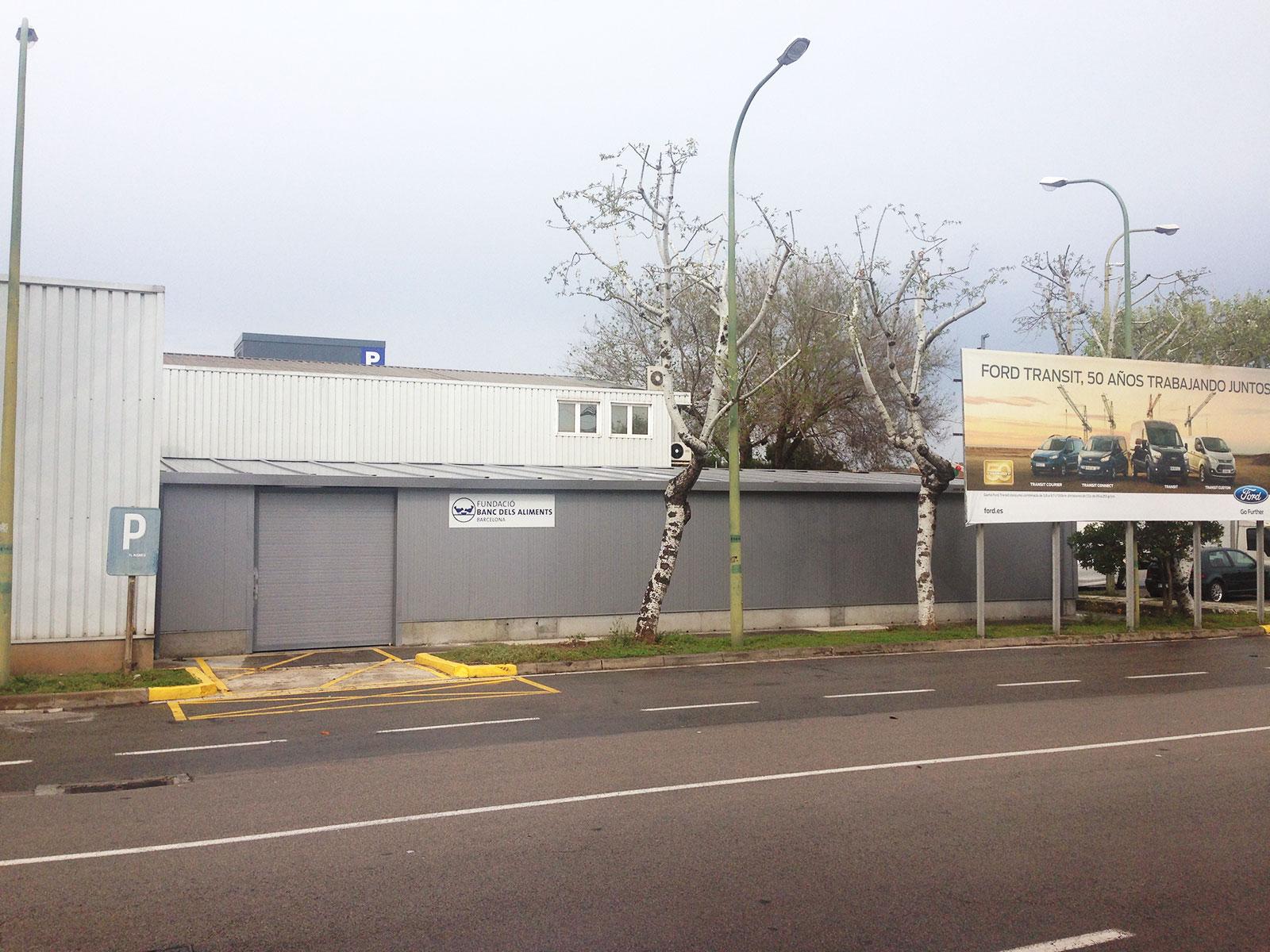

Execució i fabricació d’estructures metàl·liques laminades cargolades, nau industrial a Mercabarna (Barcelona)

fabricació d’ estructures metàl·liques

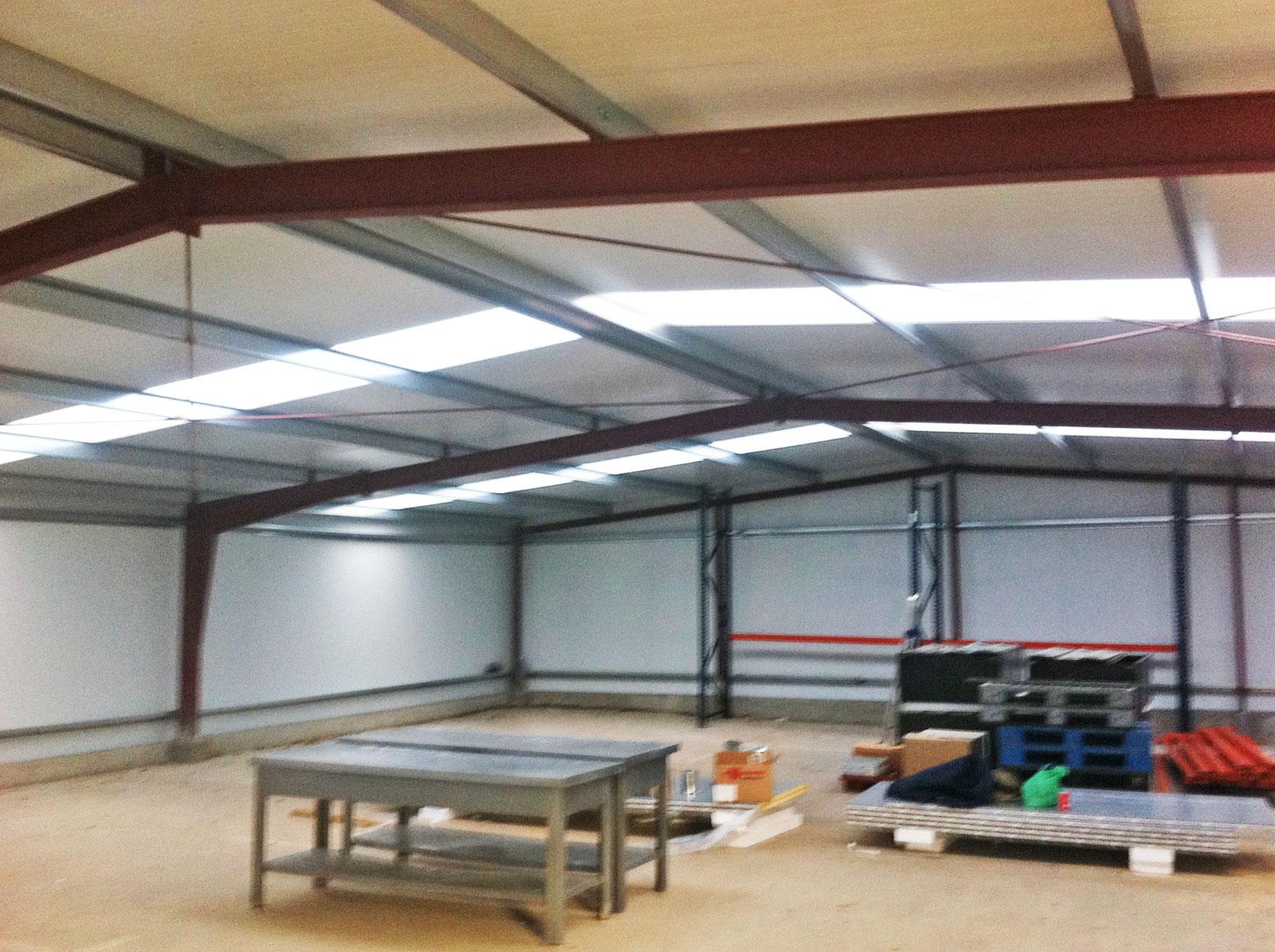

ESTRUCTURA, TANCAMENTS i COBERTA  (executats en obra)

• Perfils d’ acer laminat cargol. de bigues, pilars, corretges de coberta i façanes, i plaques ancoratge,
• Panell de coberta sandvitx de 30 mm prelacat, PUR de 40 kg/m3, xapes 0,4/0,4 mm,
• Lluernaris de coberta de policarbonat cel·lular de 30 mm, , ocupant un 8% de la coberta,
• Tancament de hastials de panell sandvitx, de 35 mm prelacat, PUR de 40 kg/m3, xapes 0,4/0,4 mm,

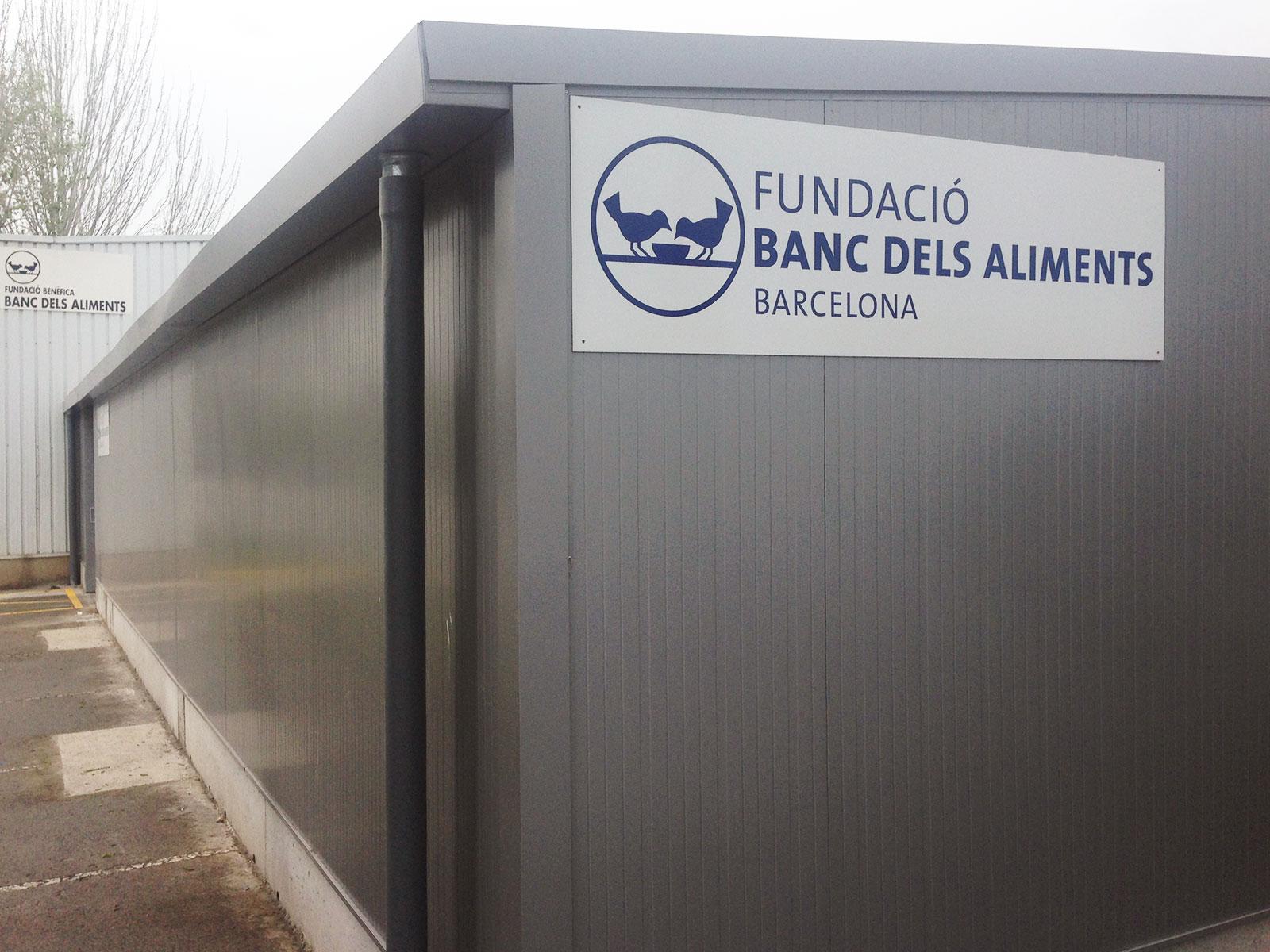

• Tancament lateral amb panell sandvitx de 35 mm prelacat, PUR de 40 kg/m3, xapes 0,4/0,4 mm,
• Rematada de carener amb xapa prelacada plegada de 0,6 mm de gruix i 62 cm de desenvolupament Max.,
• Rematada de coberta amb hastials, amb xapa prelacada plegada de 0,6 mm d’ esp. i 62 cm desarr. màx..,
• I rematada de cantonades de façanes, amb xapa prelacada plegada de 0,6 mm d’ esp. i 62 cm desarr.max.,
• 1 porta abatible manual de 3×2.6 m2,
• Canaló de xapa simple amb boques per a baixants 80 cm de desenvolupament màx.,
• Cargols + tuerc. Càlida 8.8 M11x48mm de mitjana aprox.amb els rosca-viga (a banda els rosca-xapa).,
• Plànols i memòria d’ estructura visats per col·legi professional.

Hipòtesis considerades Execució d ‘ ESTRUCTURA METALICA laminada cargolada:

• Dimensions exteriors: Ample 13,00 m. Llarg 20,00 m. Alçada de coberta (a cara exterior de pilar) 3,30 m.
• Localitat Barcelona. Alçada topogràfica 20 m. Zona climàtica 2. Càrrega de neu 42 kg/m².
• Nau tancada situada en zona eòlica C, i amb grau d’ aspror de l’ entorn tipus 4 que es correspon amb zona urbana, industrial o forestal.
• Estructura resolta amb marcs rígids, estant situada en zona no sísmica. Considerada com a aïllada des d’ un punt de vista del foc.
• Coberta a 2 aigües. Pendent del 10% o 5,7 °. Alçada del triangle del carener o hastial 0.62 m.
• Separació entre pòrtics centrals 6,52 m. I entre pilars testers 4,11 m.

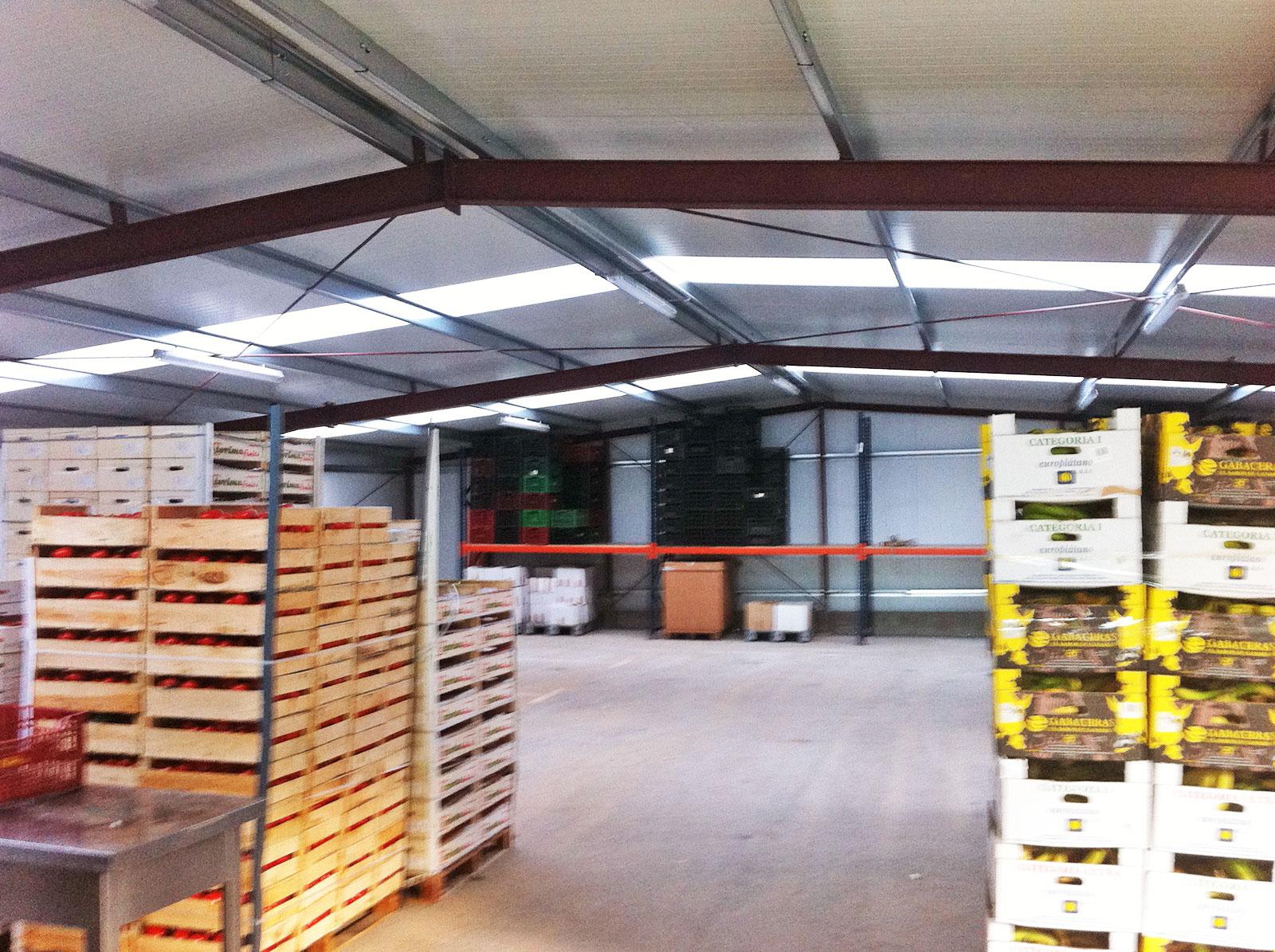

• El sistema d’ estructura, per a les bigues centrals de coberta, serà pòrtic amb cartelles de cant aprox. 0,34 m.  Pòrtics centrals amb pilars tipus IPE, i bigues de coberta amb perfils tipus IPE.

• Pilars

• Pilars testers tipus IPE i bigues testeres tipus IPE.
• Alçada lliure al costat dels pilars de pòrtics centrals 2,84 m (només puntualment).
• A més alçada lliure més baixa a les corretges de coberta 3,18 m.
• Alçada central lliure a bigues 3,46 m. Alçada central lliure a les corretges de coberta 3,80 m. (Totes mesures aproximades)
• Coberta amb corretges tipus Z i panell sandvitx de 30 mm. Corretges muntades per sobre de les bigues dels pòrtics.
• S’ ha tingut en compte en el càlcul la càrrega de manteniment de cobertes.
• Alçada del tancament perimetral 3.32 m. Tancament per l’ exterior dels pilars.
• Plaques d’ ancoratge de l’ estructura de coberta, i les seves garrotes o perns, inclosos en l’ acer de l’ estructura.  Fonamentació amb sabates aïllades, i amb sòl sense cobrir amb solera, directament la terra o l’ asfalt.
• Tensió admissible del terreny inicialment considerada 1.5 kg/cm².
• Tot el càlcul de l’ estructura es realitza complint rigorosament amb el CTE.- Codi Tècnic de l’ Edificació, així com amb els EC.- Euro codis, i per a la fonamentació amb l’ EHE.- Instrucció de Formigó Estructural.
