FORJADO AUTOPORTANTE

FORJADO AUTOPORTANTE CON PRELOSAS FARLAP Y TERMACOL

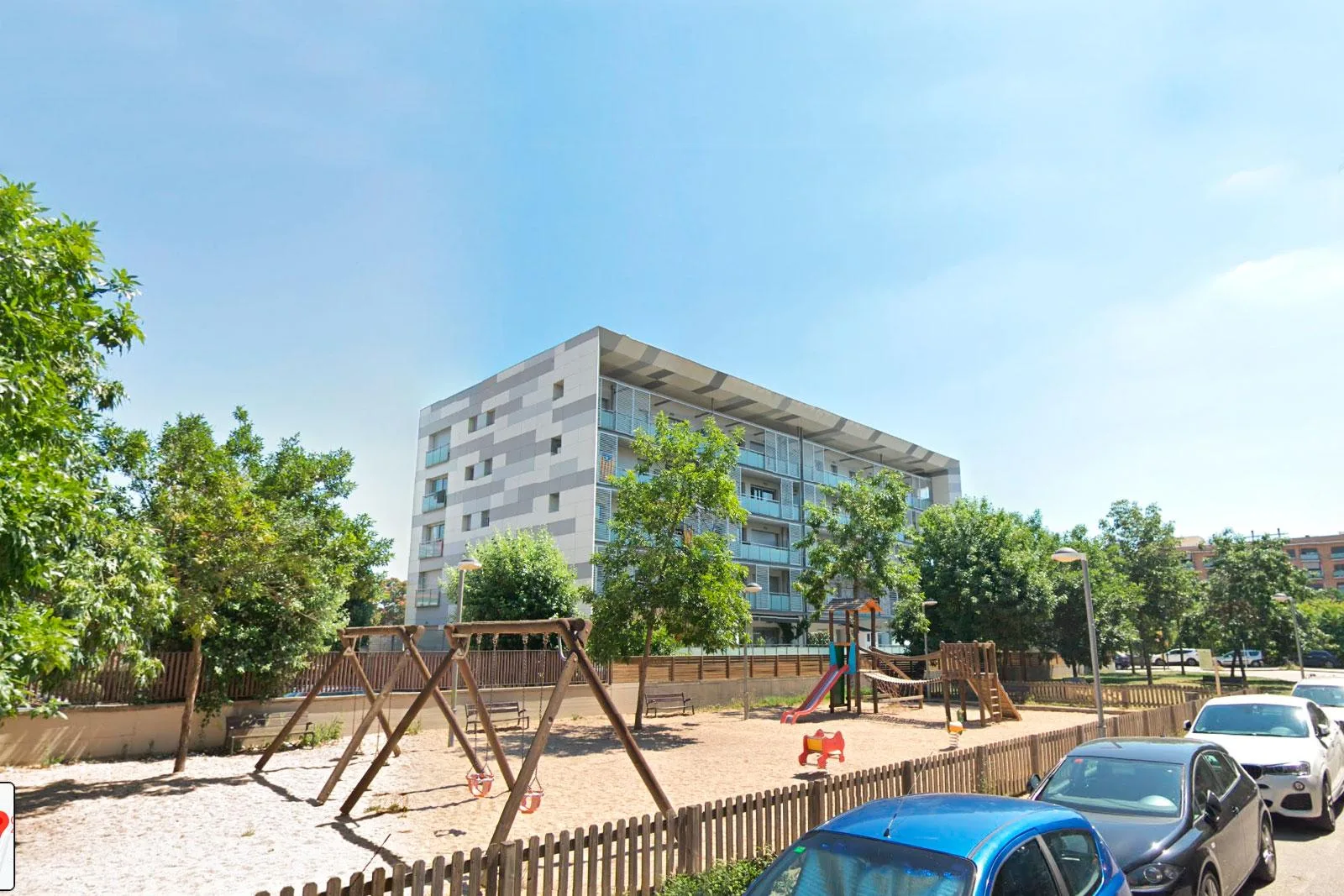

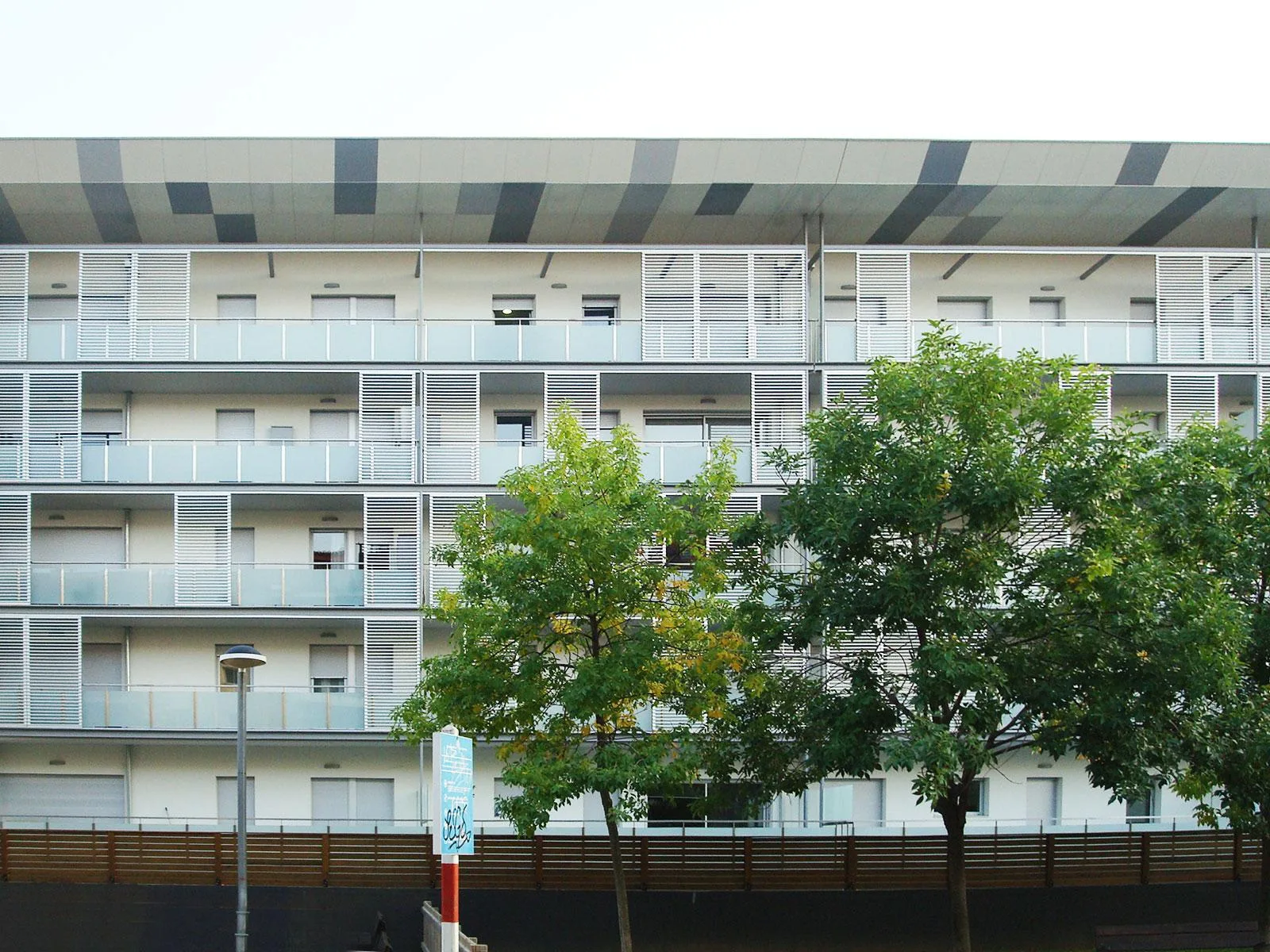

CONSTRUCCIÓN DE MURO DE HORMIGÓN PRECOMUR PARA UN EDIFICIO EN GIRONA

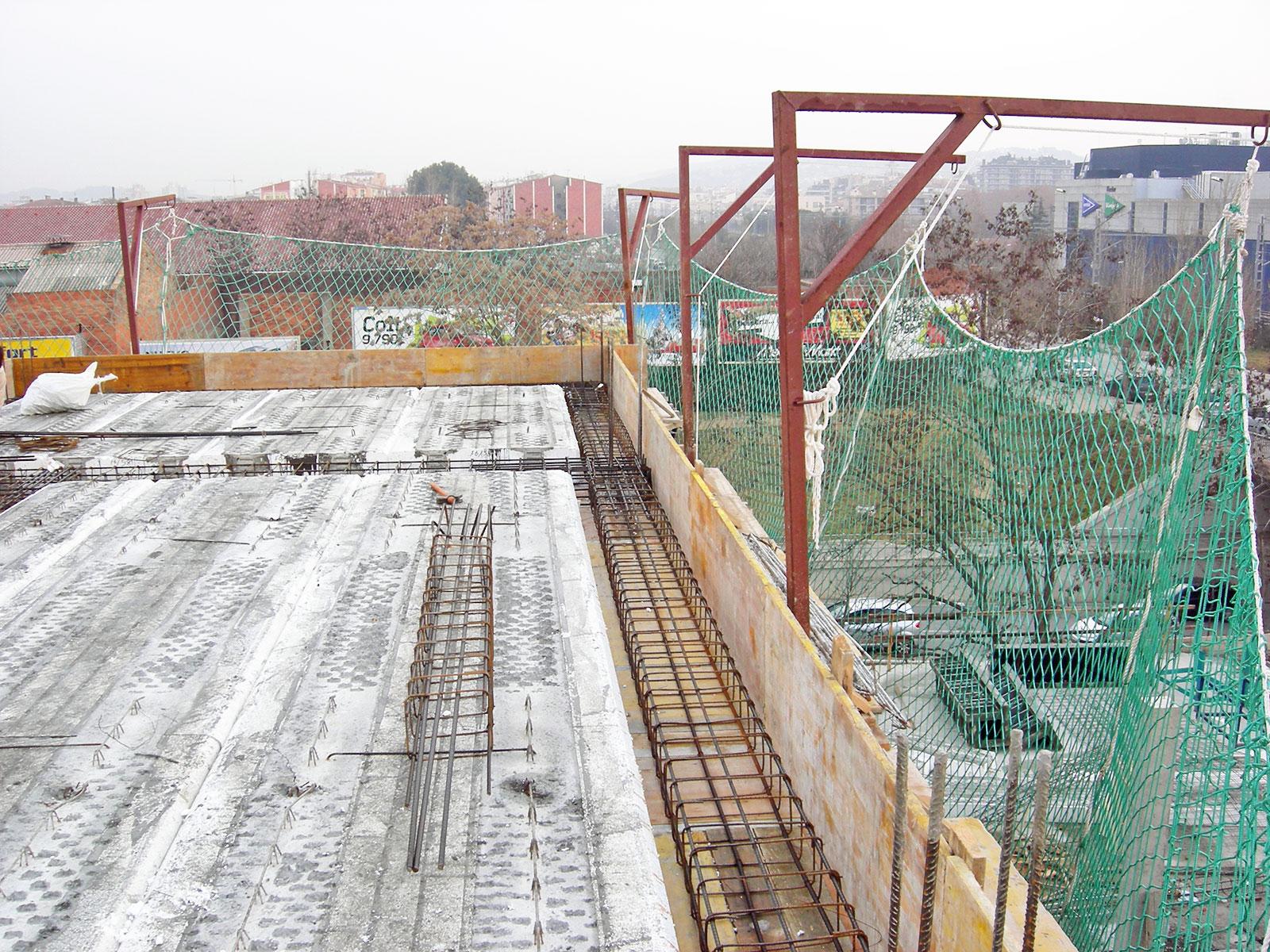

Forjado autoportante:

  • Placas armadas TERMACOL 3 + 21 para forjado de 29 cm de espesor. 2.355,00 m²
  • Placas pretensadas FARLAP II F-22-2 para forjado de 30 cm. 700,00 m²
  • Placas de Muro Prefabricado de 0.30 x 1:20 x 2,85. 479,57 m²

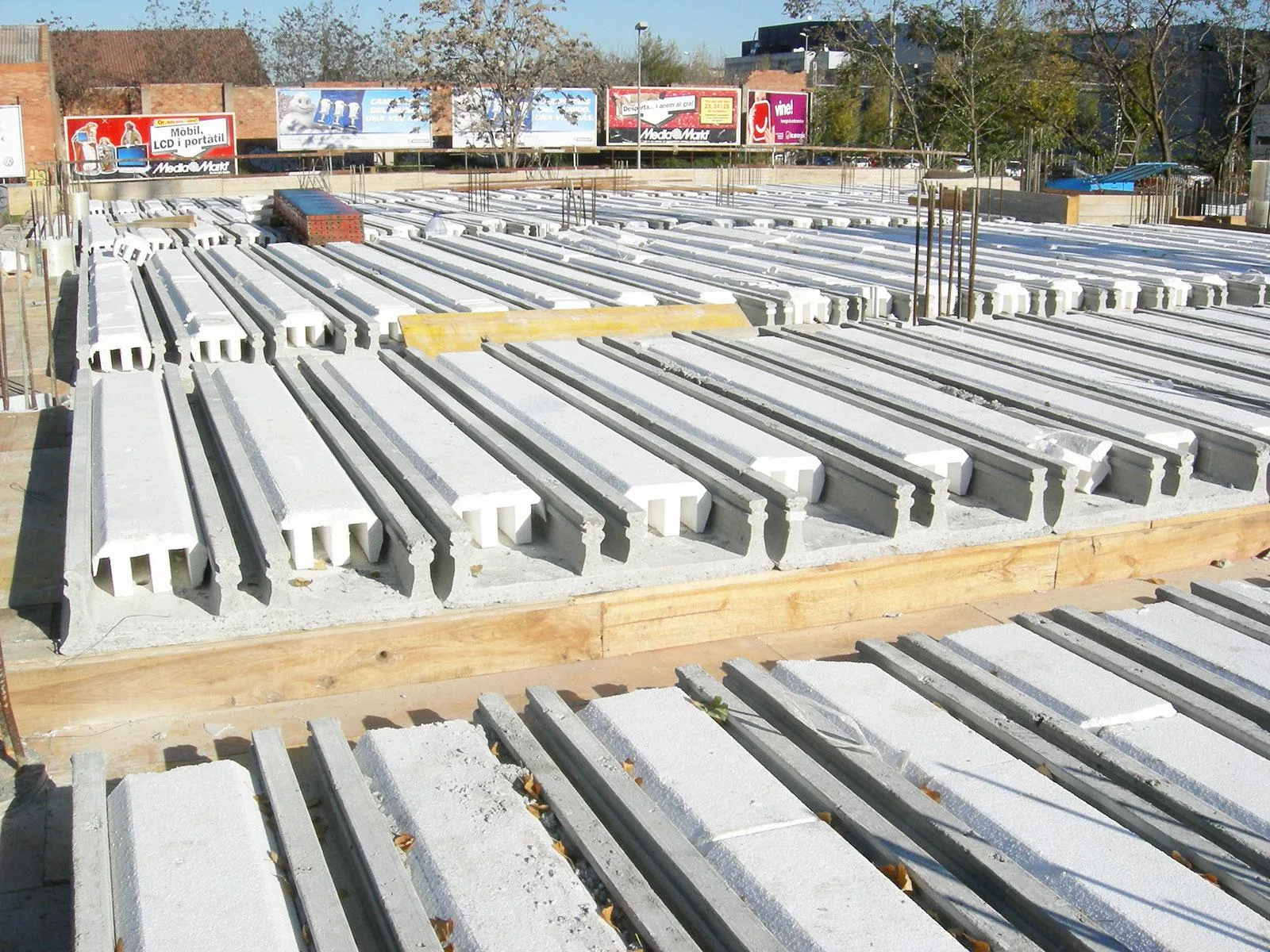

PRELOSA FARLAP:

  • Placa autoportante para forjado calculada en función de las cargas y longitudes descritas a continuación.
  • Se compone de una losa inferior de 4cm cuatro nervios pretensados con bovedilla de poliestireno incluidas entre los nervios.
  • Hormigón HP-45 / P / 12 / IIa resistencia característica 45 N / mm2, acero pretensado Y 1860 C E1 de resistencia característica 1.658 N / mm2. (Que deben complementarse con la colocación de negativos según plano de ejecución y una chapa de hormigón H-25 / B / 16 / IIa de 5 cm. De espesor con su malla de reparto a cargo de la propiedad .) placas puestas en obra sobre camión. Tolerancia dimensional de las placas ± 2cm.

PRELOSA TERMACOL:

  • Placa autoportante para forjado calculada en función de las cargas y longitudes descritas a continuación.
  • Compuesta de dos nervios de hormigón armado de doble tiene, con un entre eje de 60 cm, unidos mediante paneles de poliestireno expandido continuo (sin puente térmico).
  • Hormigón HA-25 / P / 16IIa resistencia característica 25 N / mm2.
  • Acero B-500S de resistencia característica 500 N / mm2. (Que deben complementarse con la colocación de negativos según plano de ejecución y una chapa de hormigón H250 de 5 cm de espesor con su malla de reparto a cargo de la propiedad.).
  • Placas puestas en obra sobre camión .tolerancia dimensional de las placas + – 2 cm.

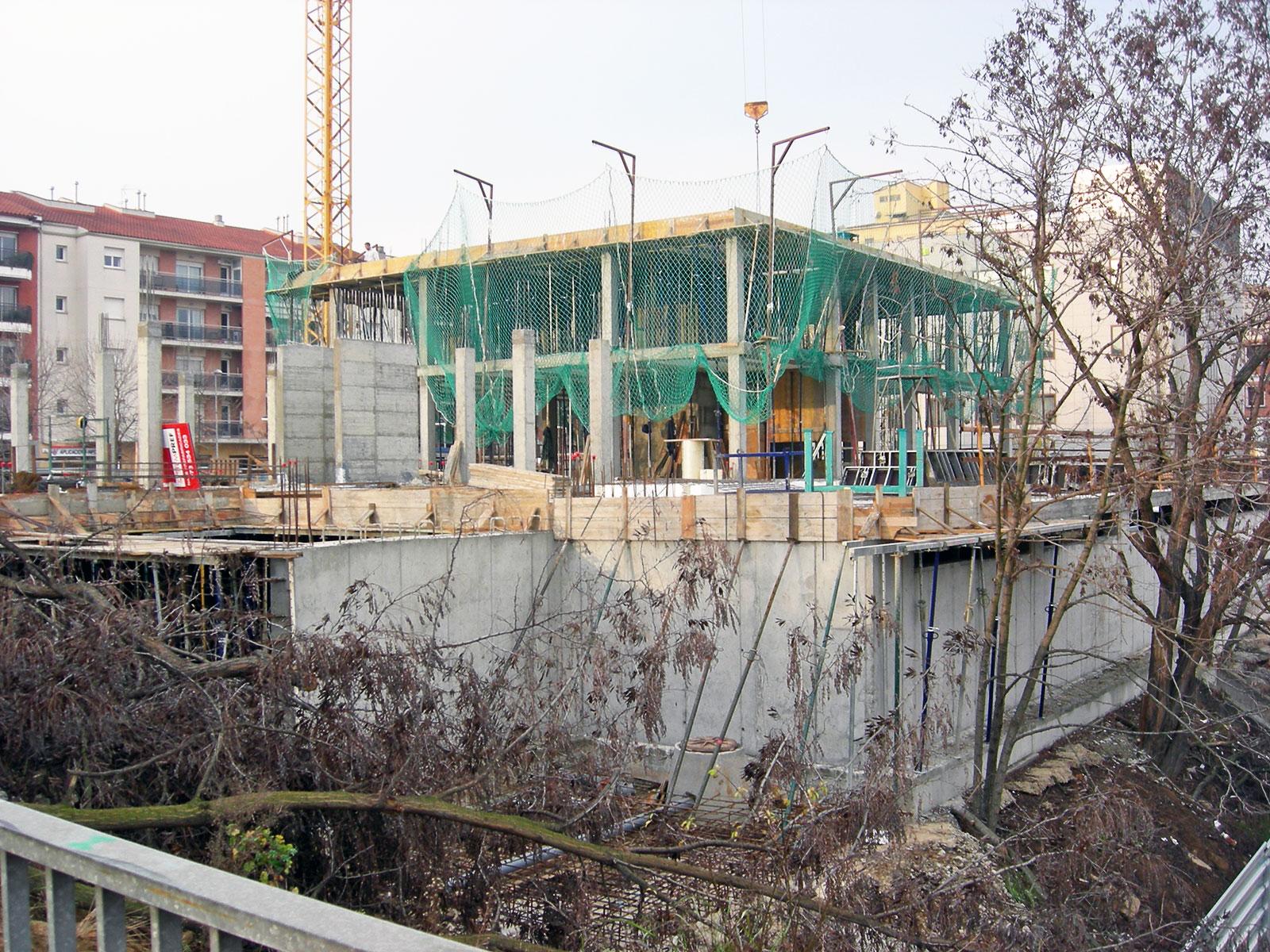

MURO PREFABRICADO DE HORMIGÓN PRECOMUR:

  • Muro prefabricado, constituido por dos losas de 5 cm paralelas, los espesores del muro están en función de las cargas y longitudes descritas a continuación.
  • Con bisel exterior o juntas cada 1.2 m verticalmente.
  • Hormigón HA-25 a las caras del prefabricado, acero B-500-S, en el interior del prefabricado.
  • En el caso de realizar el cálculo de cimentación y muro por el departamento técnico de FORPOL ESTRUCTURAS, S.L. este se ajustará a la norma EHE, EFHE, Euro código, NT de estructuras y bibliografía del profesor J. Calavera.
  • Tolerancia en cualquiera de las dimensiones de las placas + – 2 cm.

Dirección: C/ Oviedo,  – 17005 Girona
