DETALLE FORJADO UNIDIRECCIONAL 01

DETALLE FORJADO UNIDIRECCIONAL

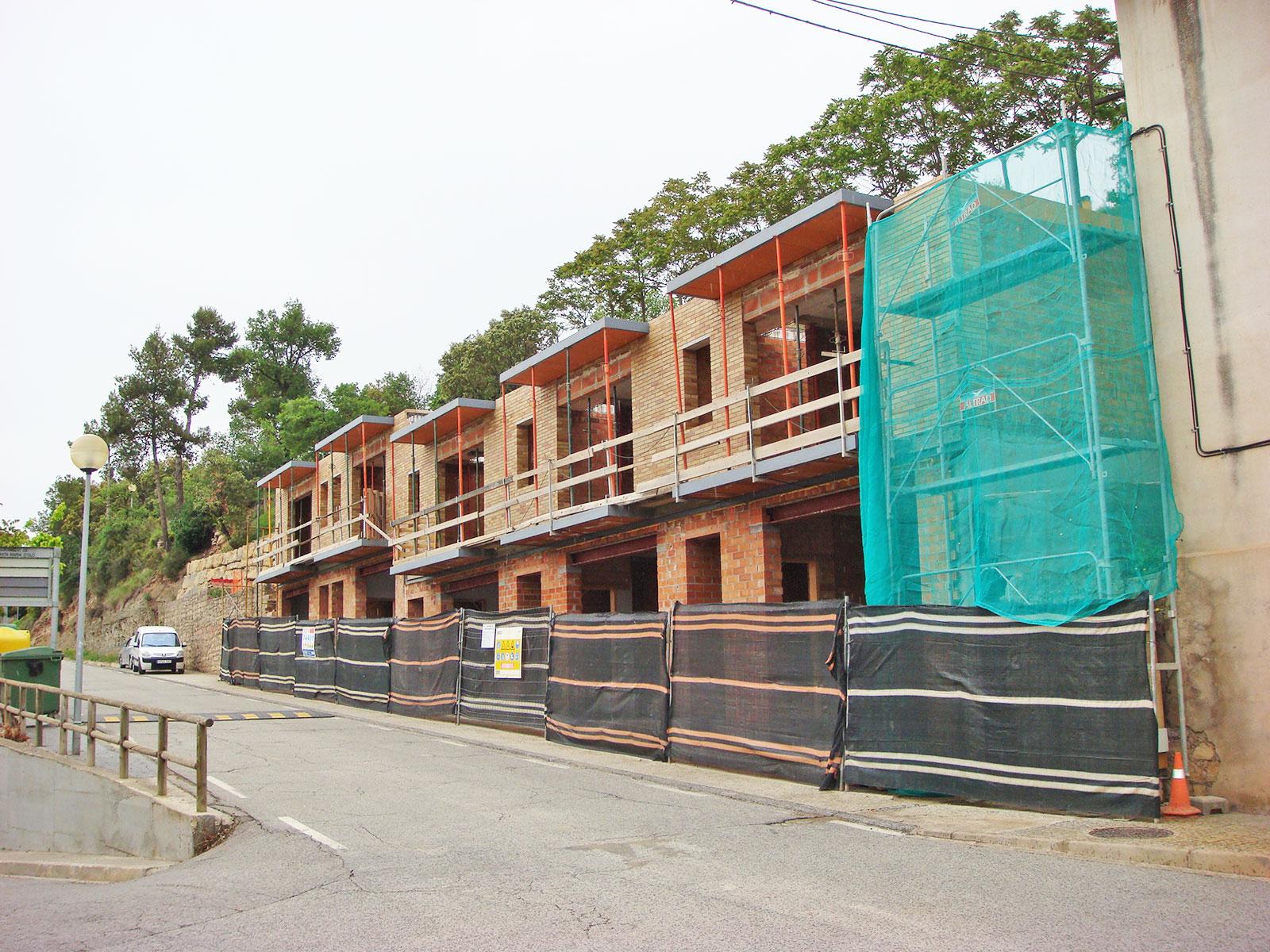

DETALLE FORJADO UNIDIRECCIONAL PARA 5 VIVIENDAS UNIFAMILIARES EN SANTA MARIA D’OLÓ (BARCELONA)

CONSTRUCCIÓN DE 5 VIVIENDAS UNIFAMILIARES CON PLACA TERMACOL, MURO PREFABRICADO DE HORMIGÓN PRECOMUR Y PRELOSA ALIGERADA FARLAP

Detalle forjado unidireccional:

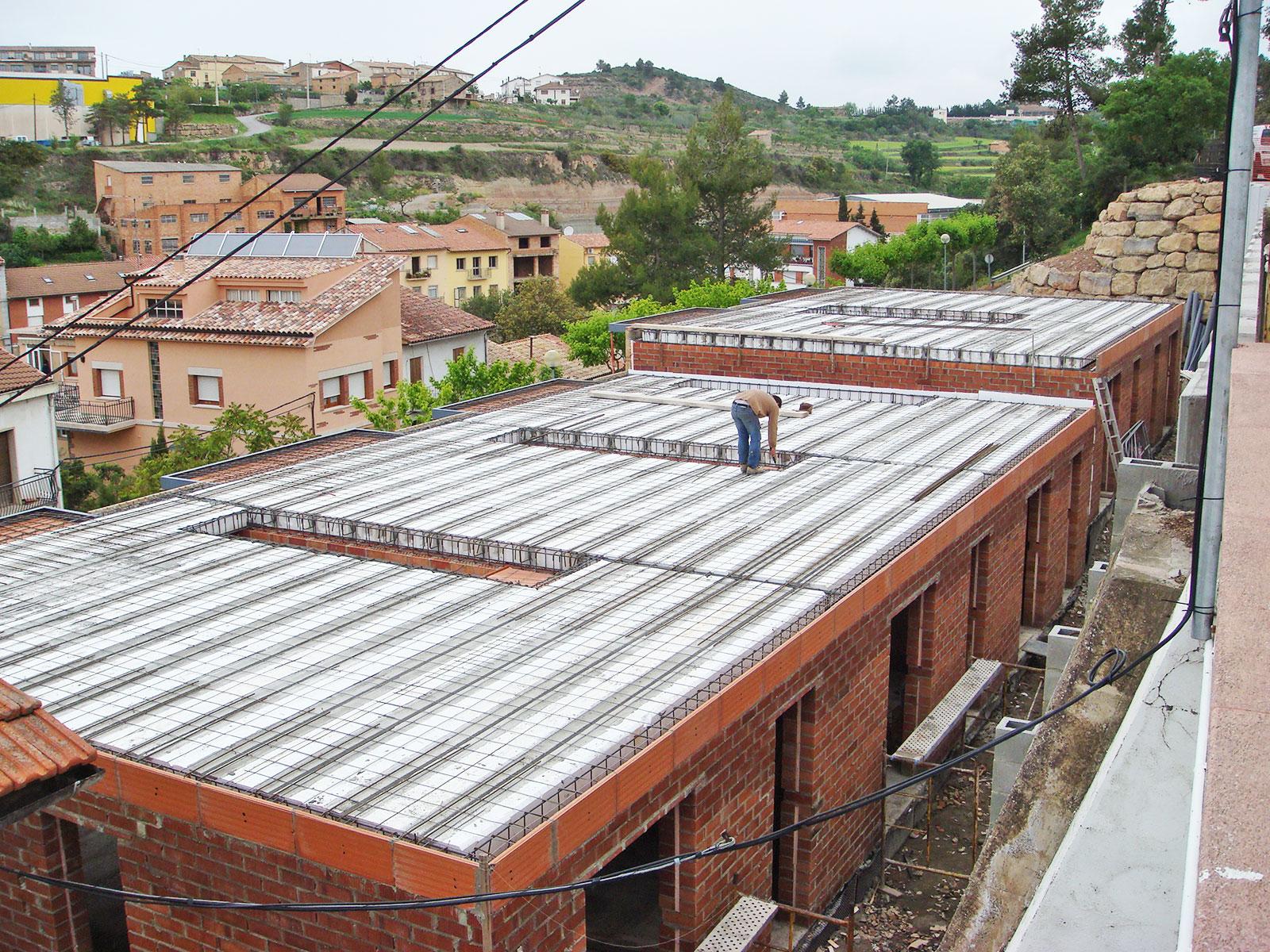

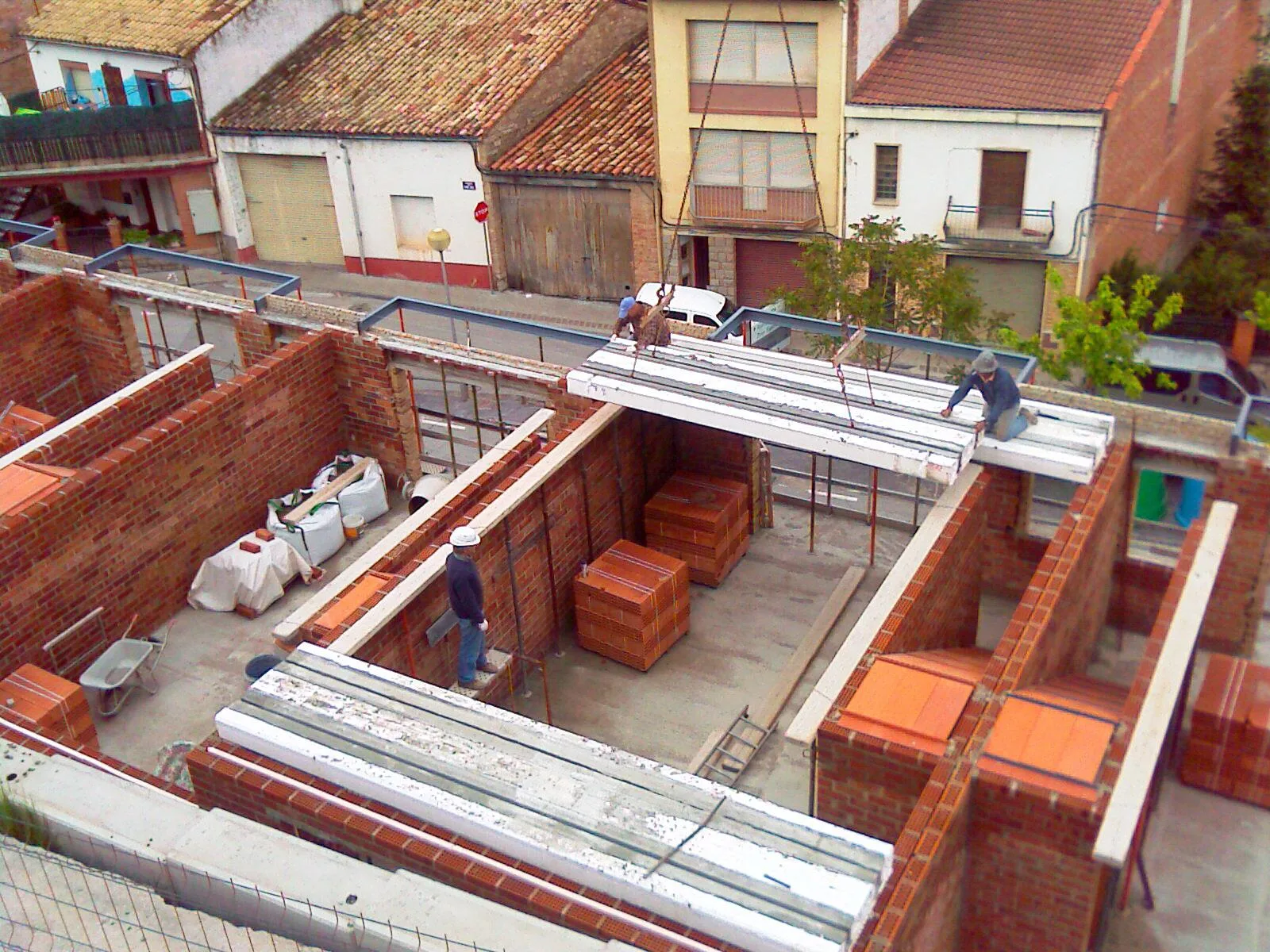

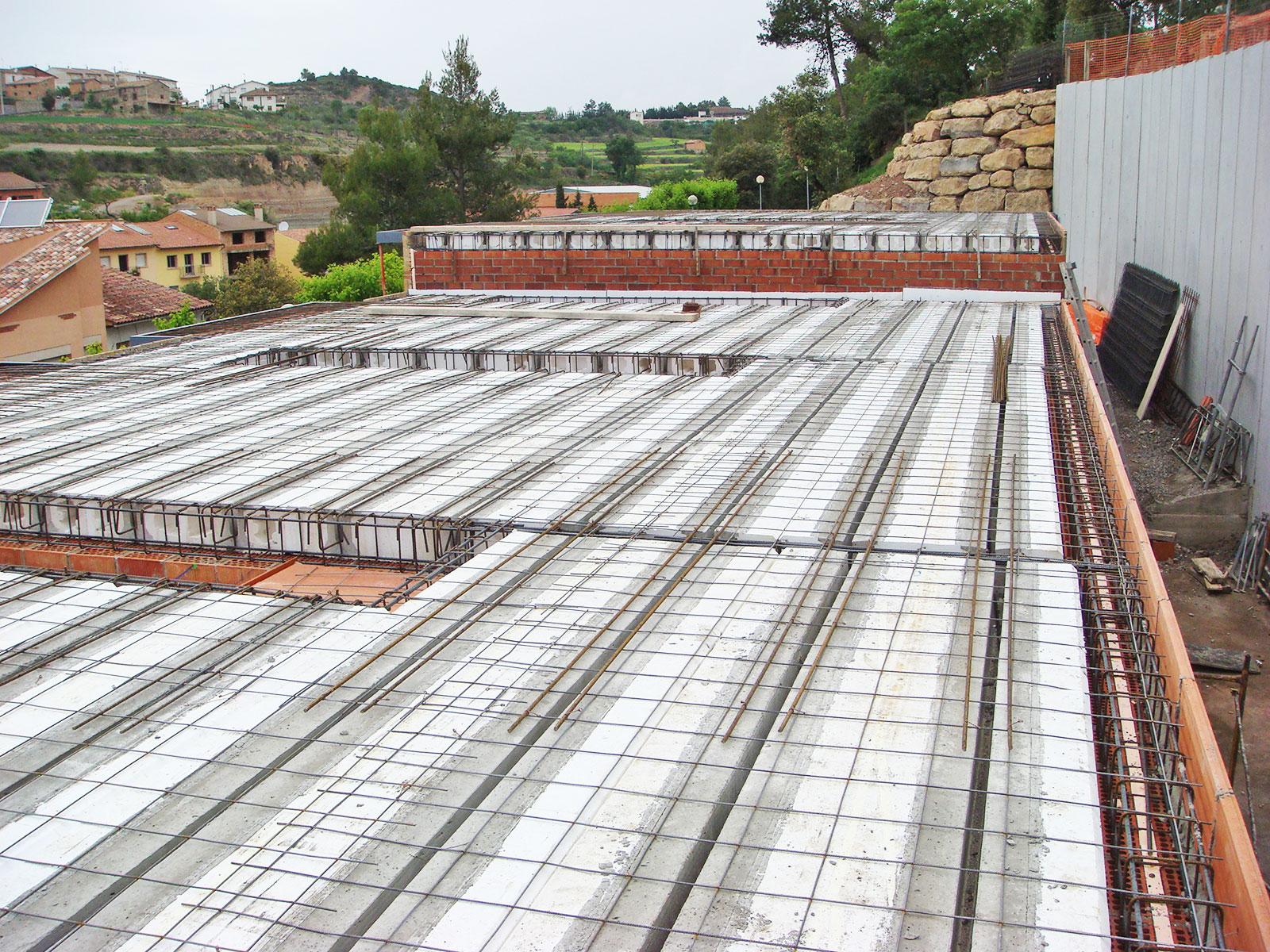

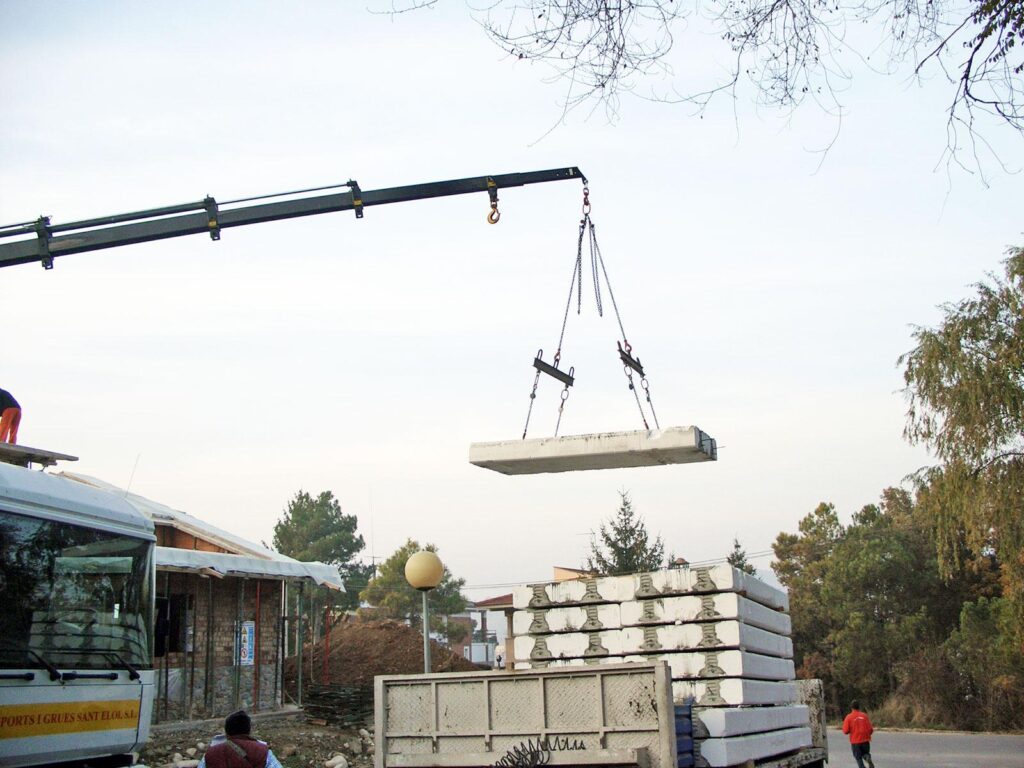

PLACA TERMACOL PRETENSADA

  • Placa autoportante para forjado calculada en función de las cargas y longitudes descritas a continuación.
  • Compuesta de dos nervios de hormigón pretensado de doble «T», con un entre eje de 60 cm, unidos mediante paneles de poliestireno expandido continuo (sin puente térmico).
  • Hormigón HP-35 / P / 12 / IIa resistencia característica 35 N / mm2, acero pretensado Y 1860 C I 1 de resistencia característica 1.581 N / mm2. (Que deben complementarse con la colocación de negativos según plano de ejecución y una chapa de hormigón HA-25 / B / 16 / IIa de 5 cm. De espesor con su malla de reparto.)

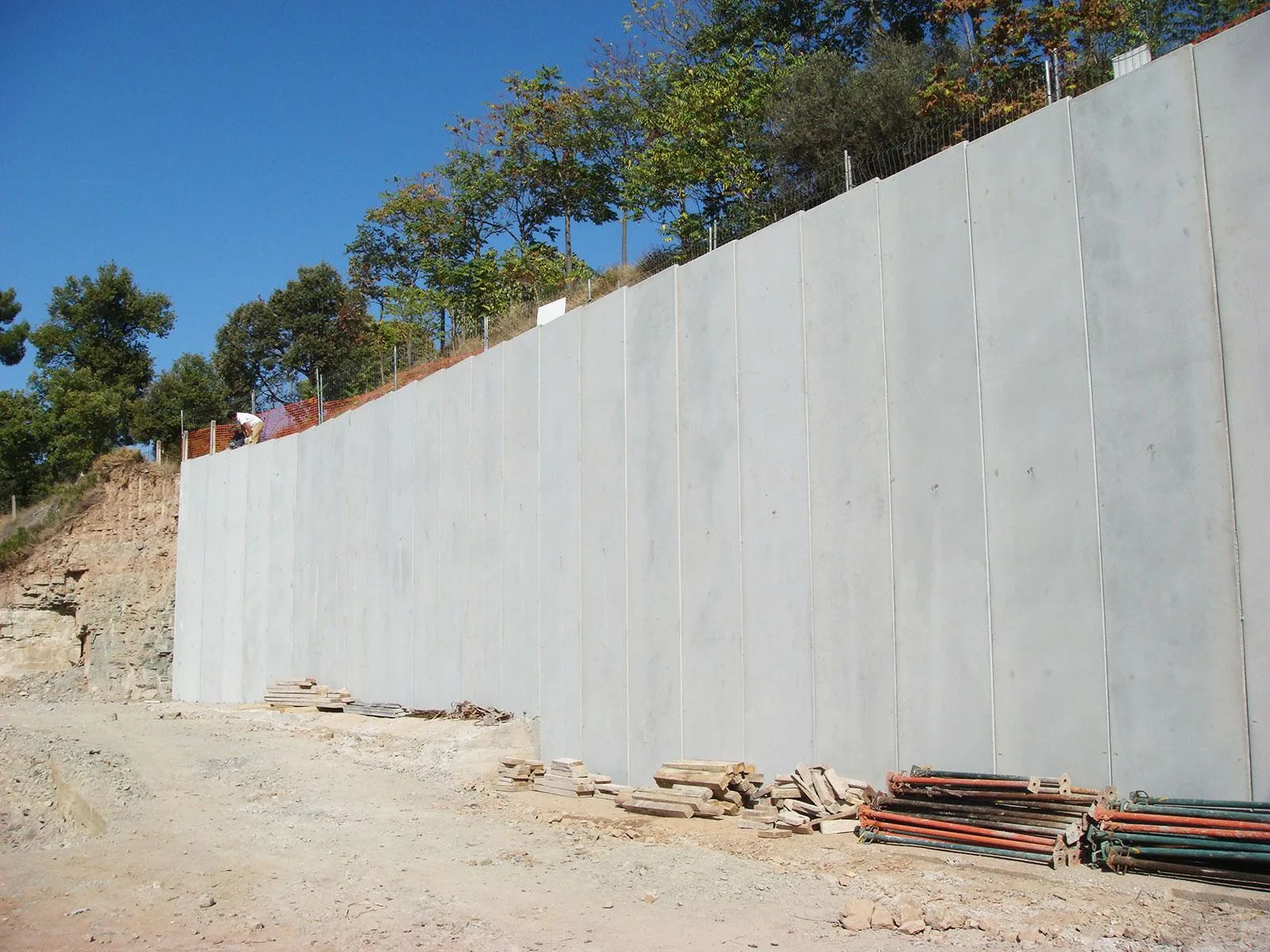

MURO PREFABRICADO PRECOMUR

  • Muro prefabricado, constituido por dos losas de 5 cm paralelas, los espesores del muro están en función de las cargas y longitudes descritas a continuación.
  • Con bisel exterior o juntas cada 1.2 m verticalmente.
  • Hormigón HA-25 a las caras del prefabricado, acero B-500-S, en el interior del prefabricado.
  • En el caso de realizar el cálculo de cimentación y muro por el departamento técnico de FORPOL ESTRUCTURAS, S.L.
  • Este se ajustará a la norma EHE, EFHE, Euro código, NT de estructuras y bibliografía del profesor J.Calavera.
  • Tolerancia en cualquiera de las dimensiones de las placas + – 2 cm.

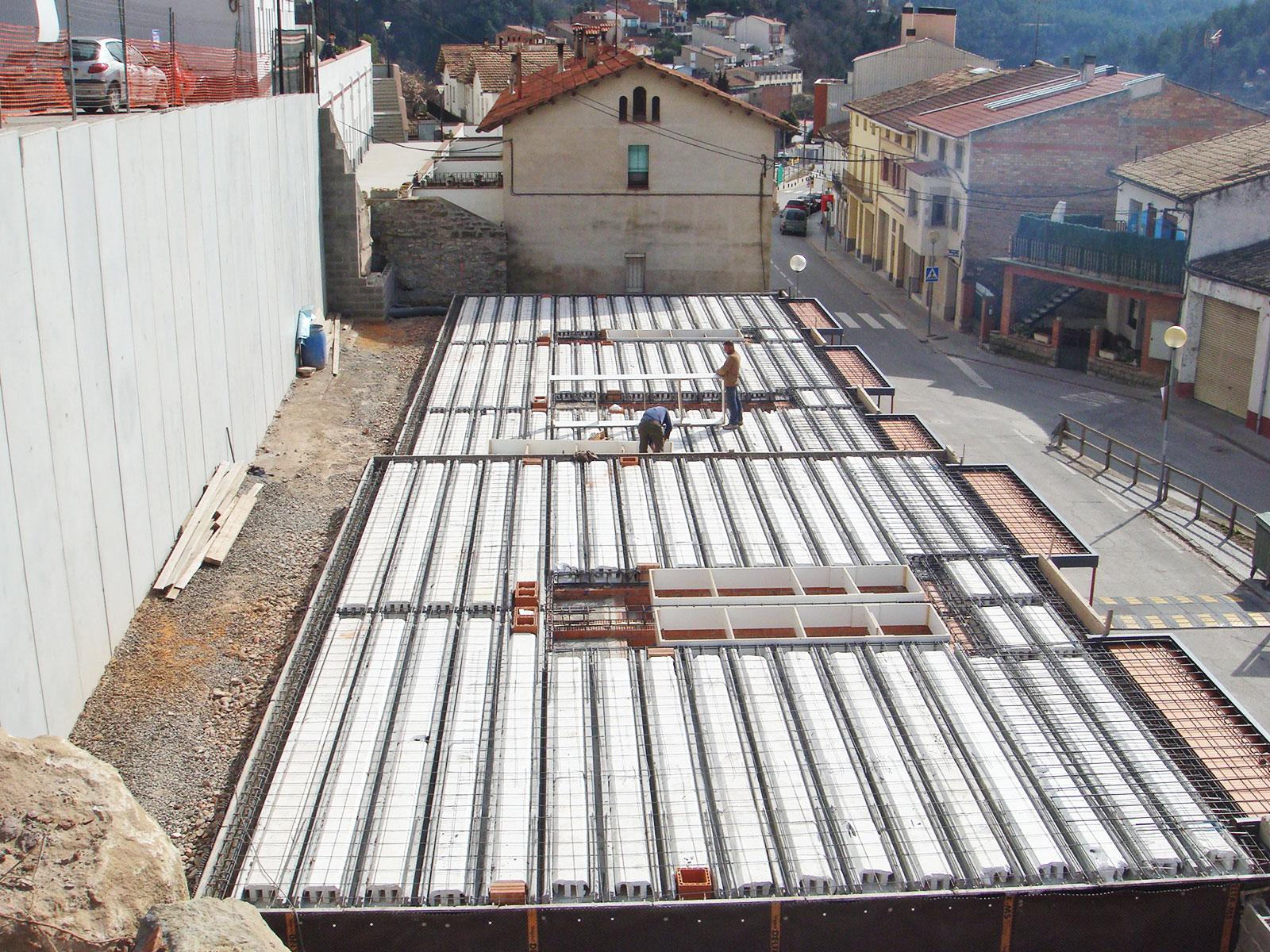

PRELOSA DE HORMIGÓN FARLAP

  • Placa autoportante para forjado calculada en función de las cargas y longitudes descritas a continuación.
  • Se compone de una losa inferior de 4cm cuatro nervios pretensados con bovedilla de poliestireno incluidas entre los nervios. Hormigón HP-45 / P / 12 / IIa resistencia característica 45 N / mm2, acero pretensado Y 1860 C E1 de resistencia característica 1.658 N / mm2. (Que deben complementarse con la colocación de negativos según plano de ejecución y una chapa de hormigón H-25 / B / 16 / IIa de 5 cm. De espesor con su malla de reparto.)



Dirección: Av. Manel López, s/n – Santa Maria l’Oló, Barcelona

VER Detalle forjado unidireccional
