FORJADO DE HORMIGÓN

FORJADO ALVEOLAR DE HORMIGÓN FARLAP, TERMACOL Y MURO EN BELLPUIG (LLEIDA)

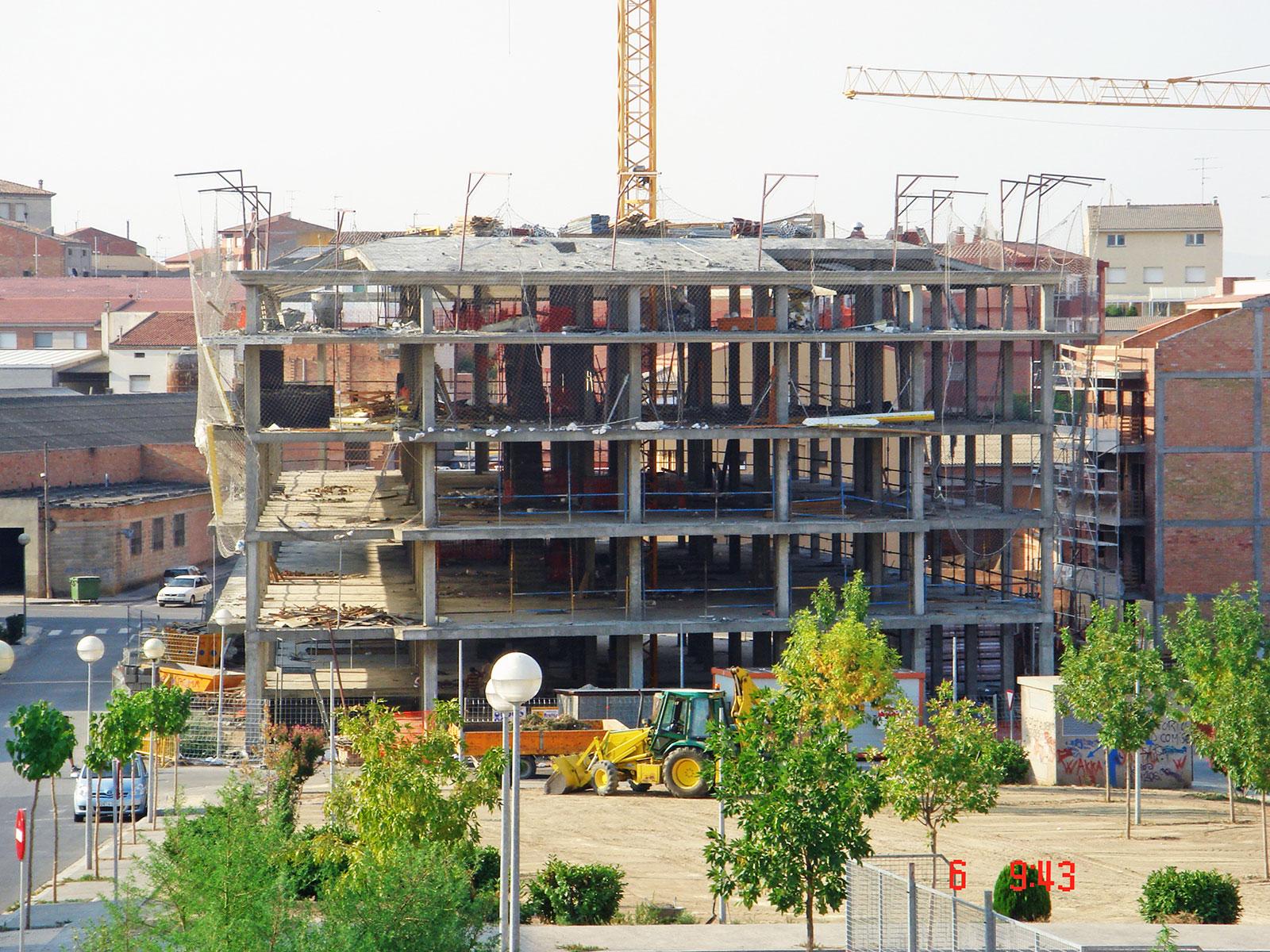

CONSTRUCCIÓN DE BLOQUE PLURIFAMILIAR DE VIVIENDAS, LOCAL COMERCIAL Y APARCAMIENTO.

Forjado alveolar de hormigón:

  • Placa Termacol 3 + 21 + 5 por m2 de forjado                                   5.378,76 m²
  • Placa Farlap II 22 + 5 por m2 de forjado                                              1.160,28 m²
  • Muro Contención: Muro Prefabricado de 0,40 x3,15                      500,00 m²

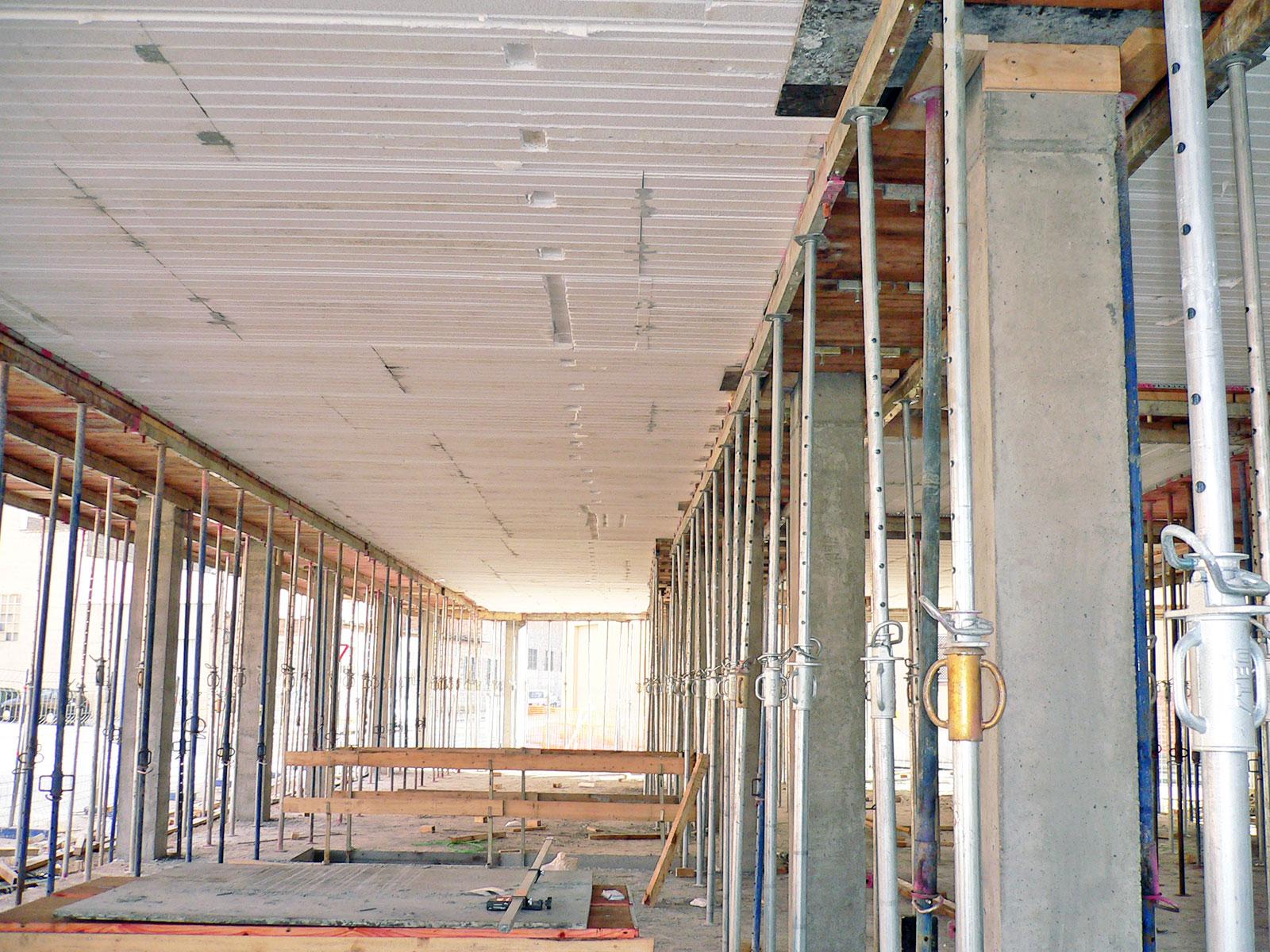

PRELOSA DE HORMIGÓN TERMACOL: FORJADO ALVEOLAR

  • Placa autoportante para forjado calculada en función de las cargas y longitudes descritas a continuación.
  • Compuesta de dos nervios de hormigón armado de doble tiene, con un entre eje de 60 cm, unidos mediante paneles de poliestireno expandido continuo (sin puente térmico).
  • Hormigón HA-25 / P / 16IIa resistencia característica 25 N / mm2.
  • Acero B-500S de resistencia característica 500 N / mm2. (Que deben complementarse con la colocación de negativos según plano de ejecución y una chapa de hormigón H250 de 5 cm de espesor con su malla de reparto a cargo de la propiedad.).
  • Placas puestas en obra sobre camión .tolerancia dimensional de las placas + – 2 cm.

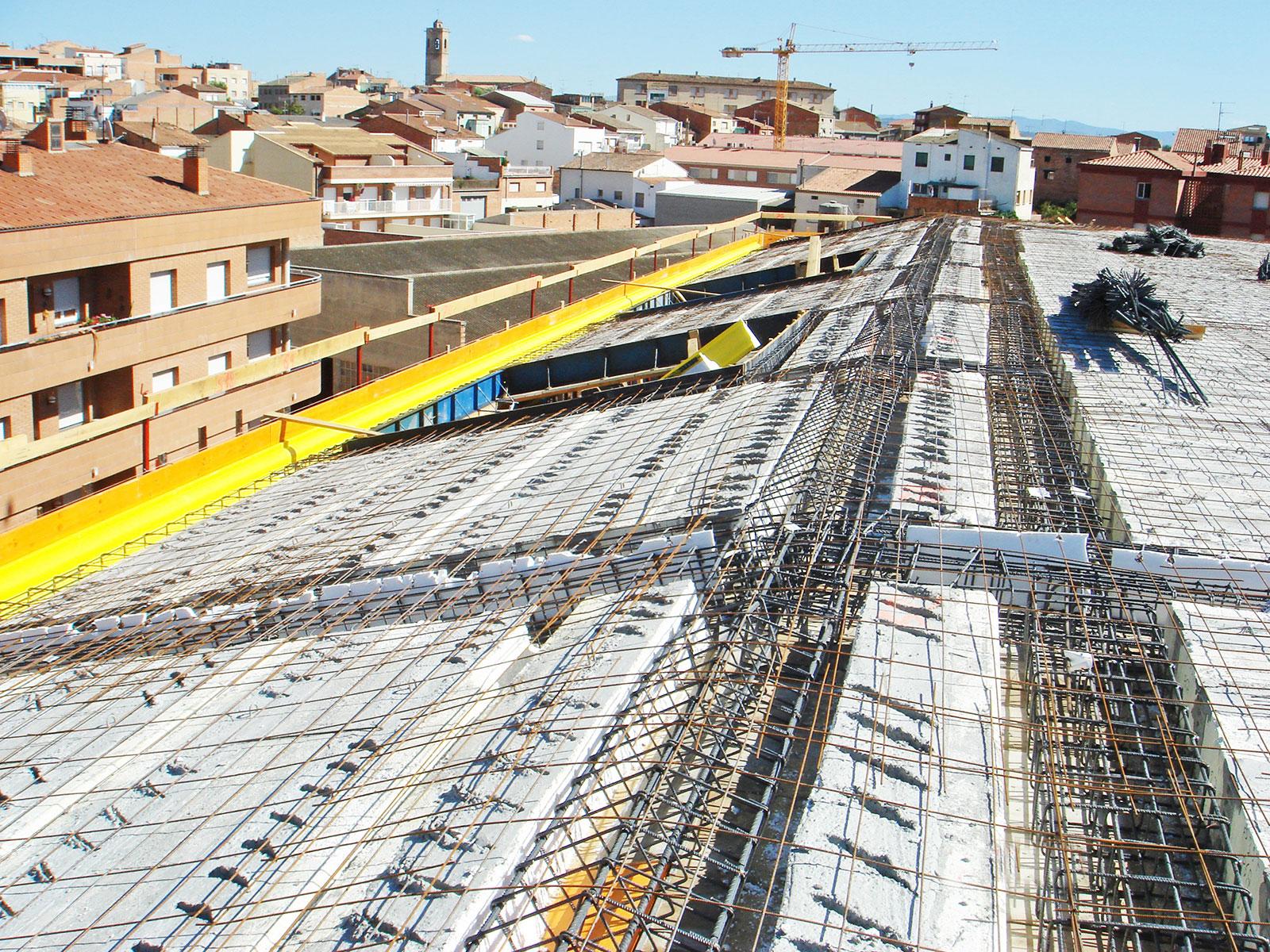

PLACA DE HORMIGÓN FARLAP PARA FORJADO ALVEOLAR:

  • Placa autoportante para forjado calculada en función de las cargas y longitudes descritas a continuación.
  • Se compone de una losa inferior de 4cm cuatro nervios pretensados con bovedilla de poliestireno incluidas entre los nervios.
  • Hormigón HP-45 / P / 12 / IIa resistencia característica 45 N / mm2, acero pretensado Y 1860 C E1 de resistencia característica 1.658 N / mm2. (Que deben complementarse con la colocación de negativos según plano de ejecución y una chapa de hormigón H-25 / B / 16 / IIa de 5 cm.
  • De espesor con su malla de reparto a cargo de la propiedad .) placas puestas en obra sobre camión. Tolerancia dimensional de las placas ± 2cm.

FORJADO ALVEOLAR

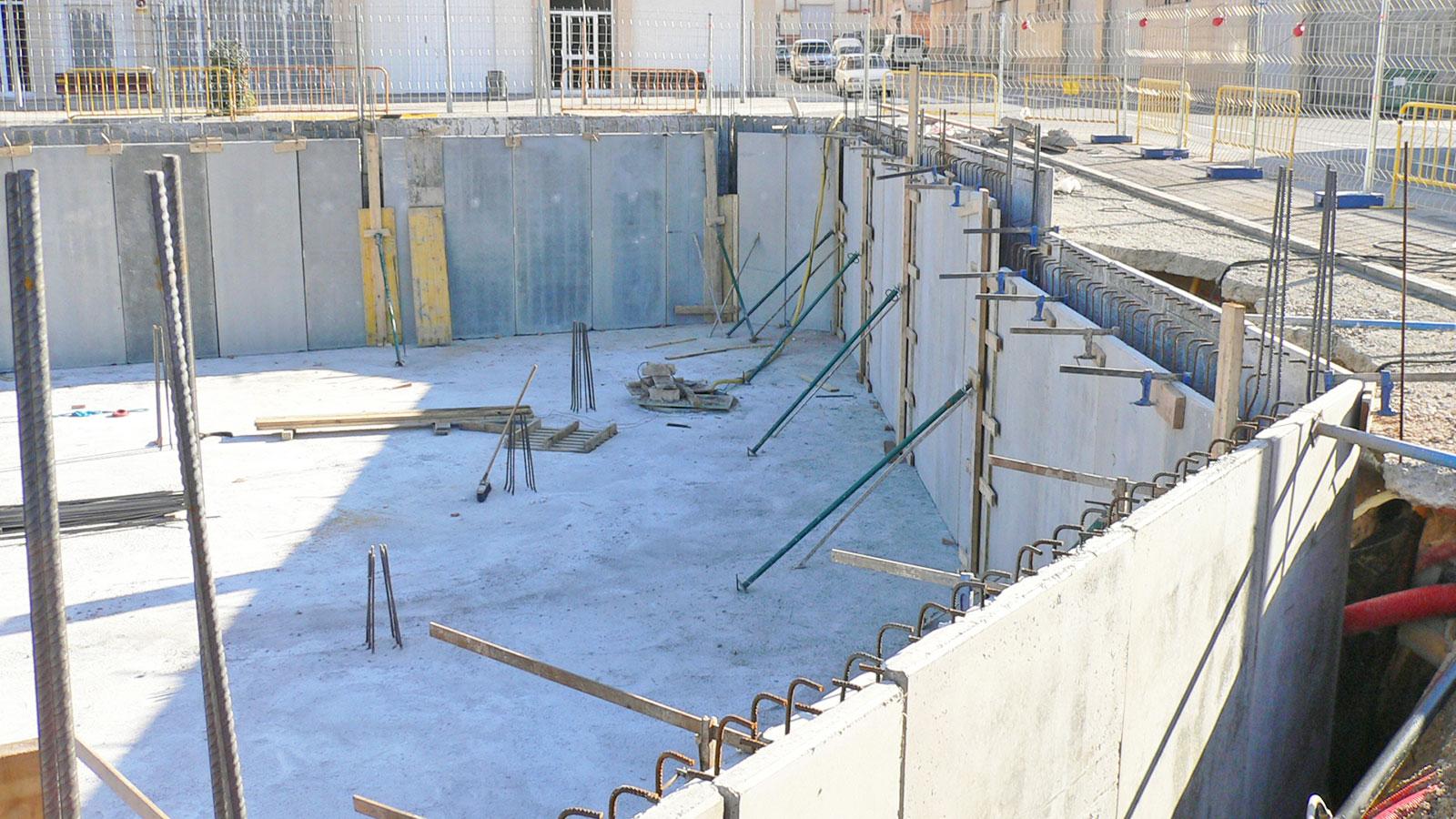

MURO PREFABRICADO DE HORMIGÓN:

  • Muro prefabricado, constituido por dos losas de 5 cm paralelas, los espesores del muro están en función de las cargas y longitudes descritas a continuación.
  • Con bisel exterior o juntas cada 1.2 m verticalmente.
  • Hormigón HA-25 a las caras del prefabricado, acero B-500-S, en el interior del prefabricado.
  • En el caso de realizar el cálculo de cimentación y muro por el departamento técnico de FORPOL ESTRUCTURAS, S.L.
  • Este se ajustará a la norma EHE, EFHE, Euro código, NT de estructuras y bibliografía del profesor J. Calavera.
  • Tolerancia en cualquiera de las dimensiones de las placas + – 2 cm.
  • Los armados y dimensiones del muro presupuestado ajustan a los datos facilitados por el cliente.

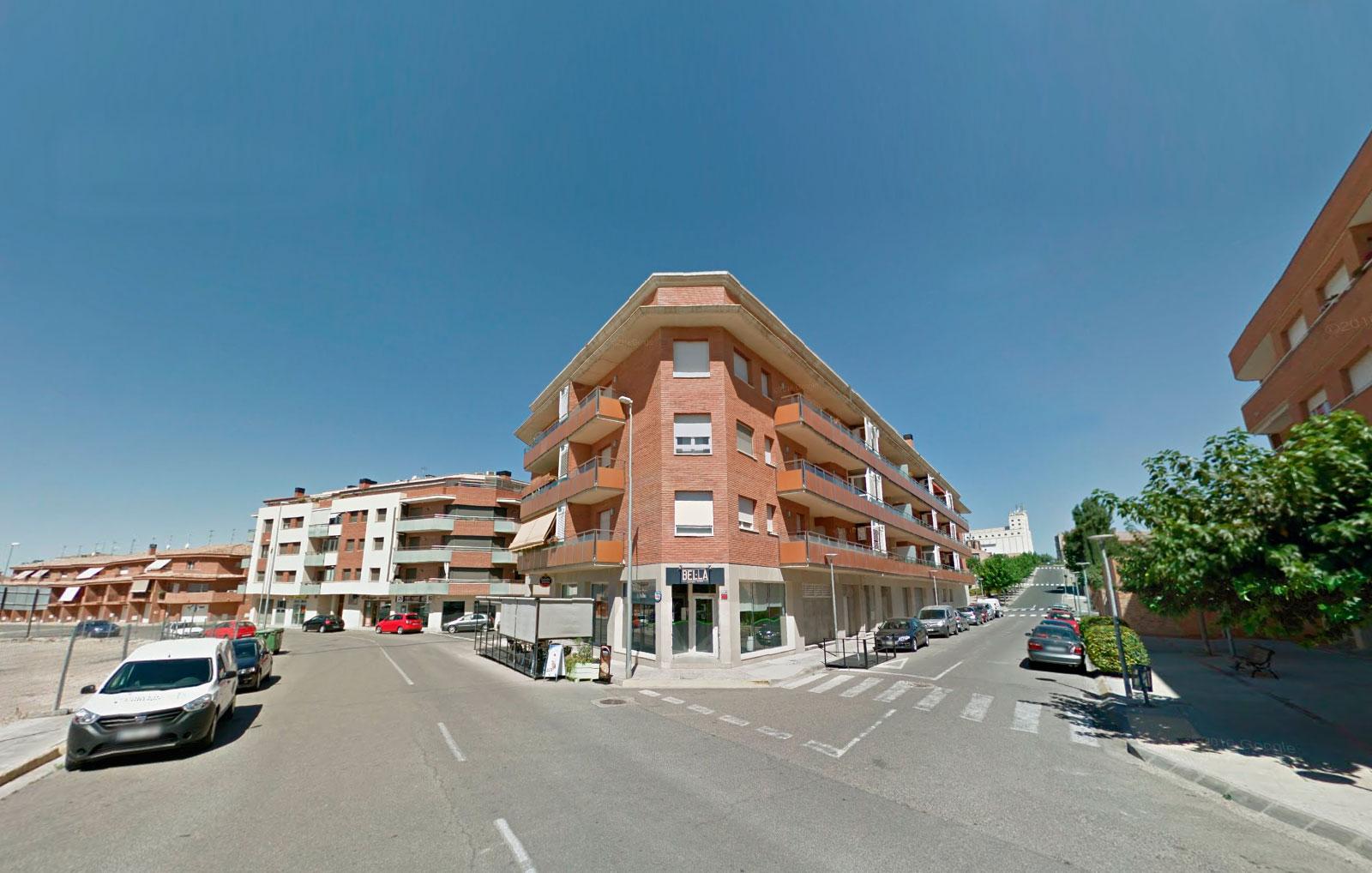

BLOQUE PLURIFAMILIAR DE VIVIENDAS, LOCAL COMERCIAL Y APARCAMIENTO. FORJADO ALVEOLAR
Dirección: C/ Pompeu Fabra, – 25250 Bellpuig, Lleida
