Forjado unidireccional detalle 01

FORJADO UNIDIRECCIONAL DETALLE

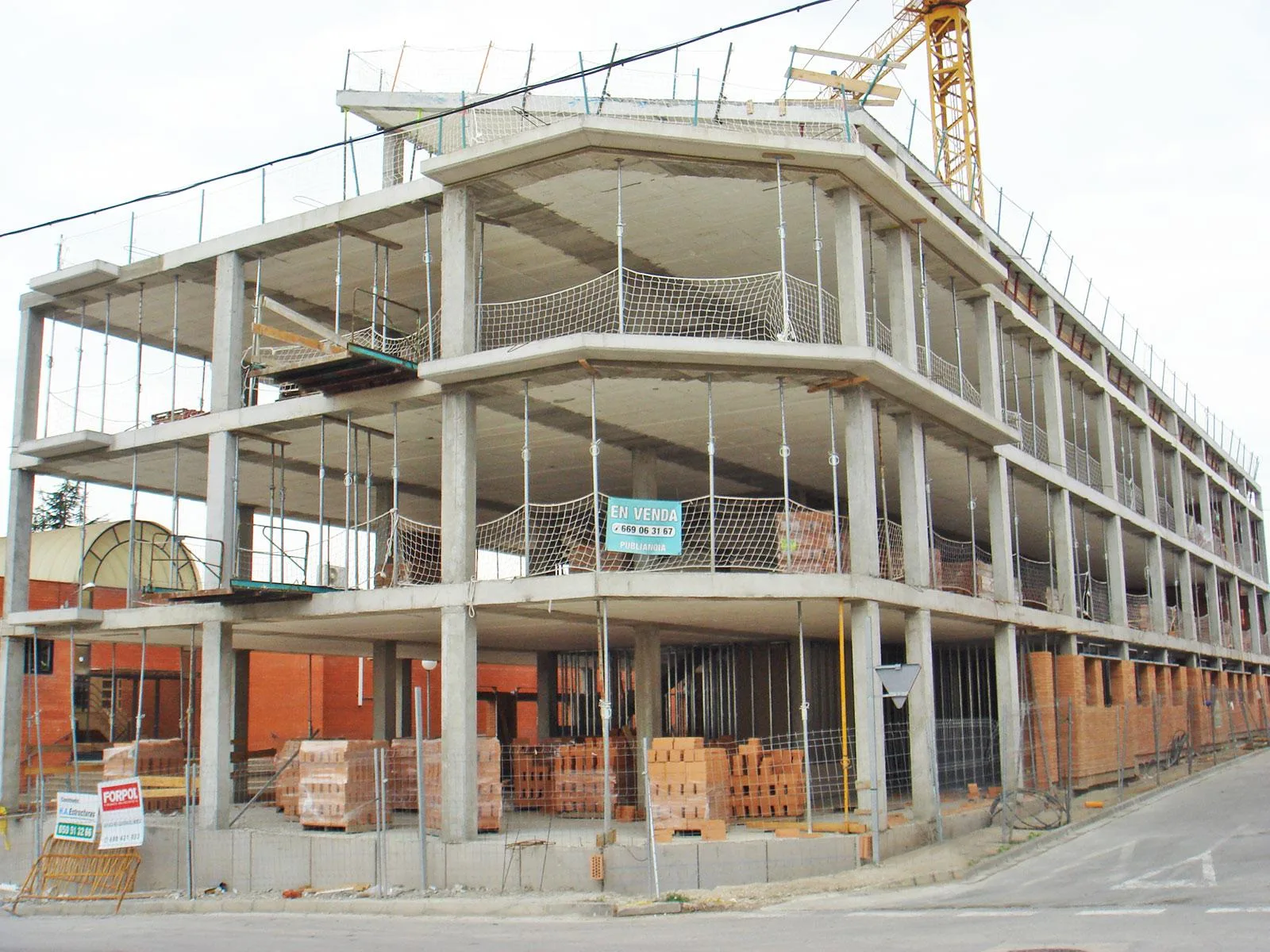

FORJADO UNIDIRECCIONAL DETALLE DE LA CONSTRUCCIÓN DE EDIFICIO DE VIVIENDAS EN ÓDENA (BARCELONA)

FORJADOS CON PRELOSAS DE HORMIGÓN ARMADO EN BARCELONA

Forjado unidireccional detalle:

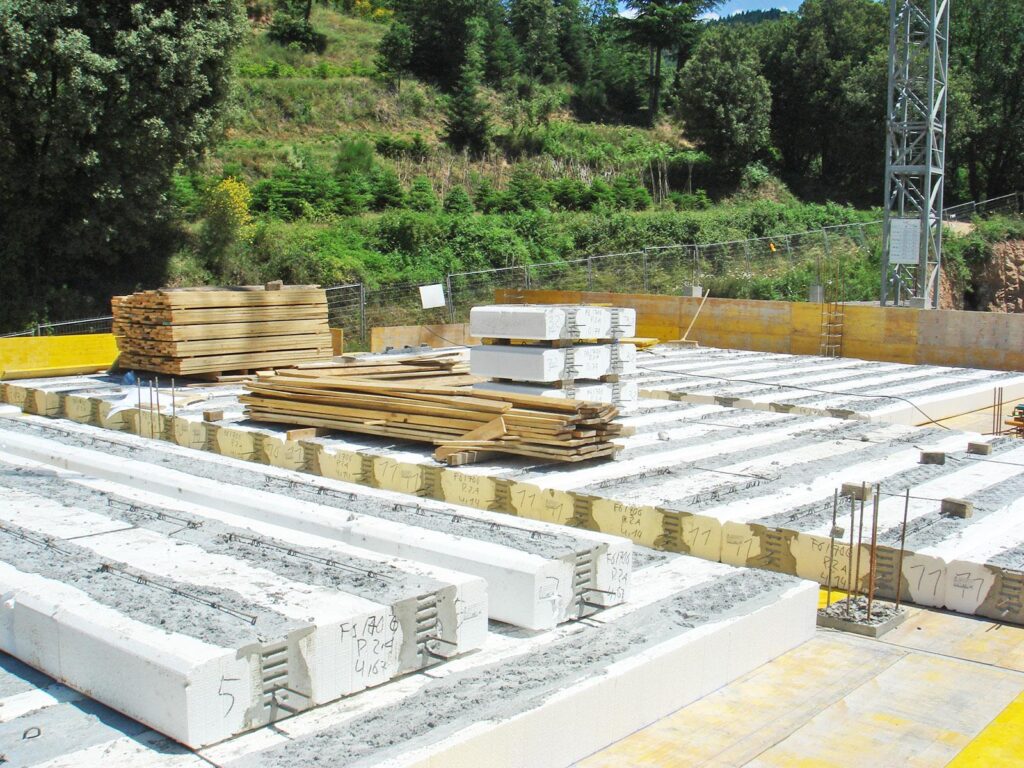

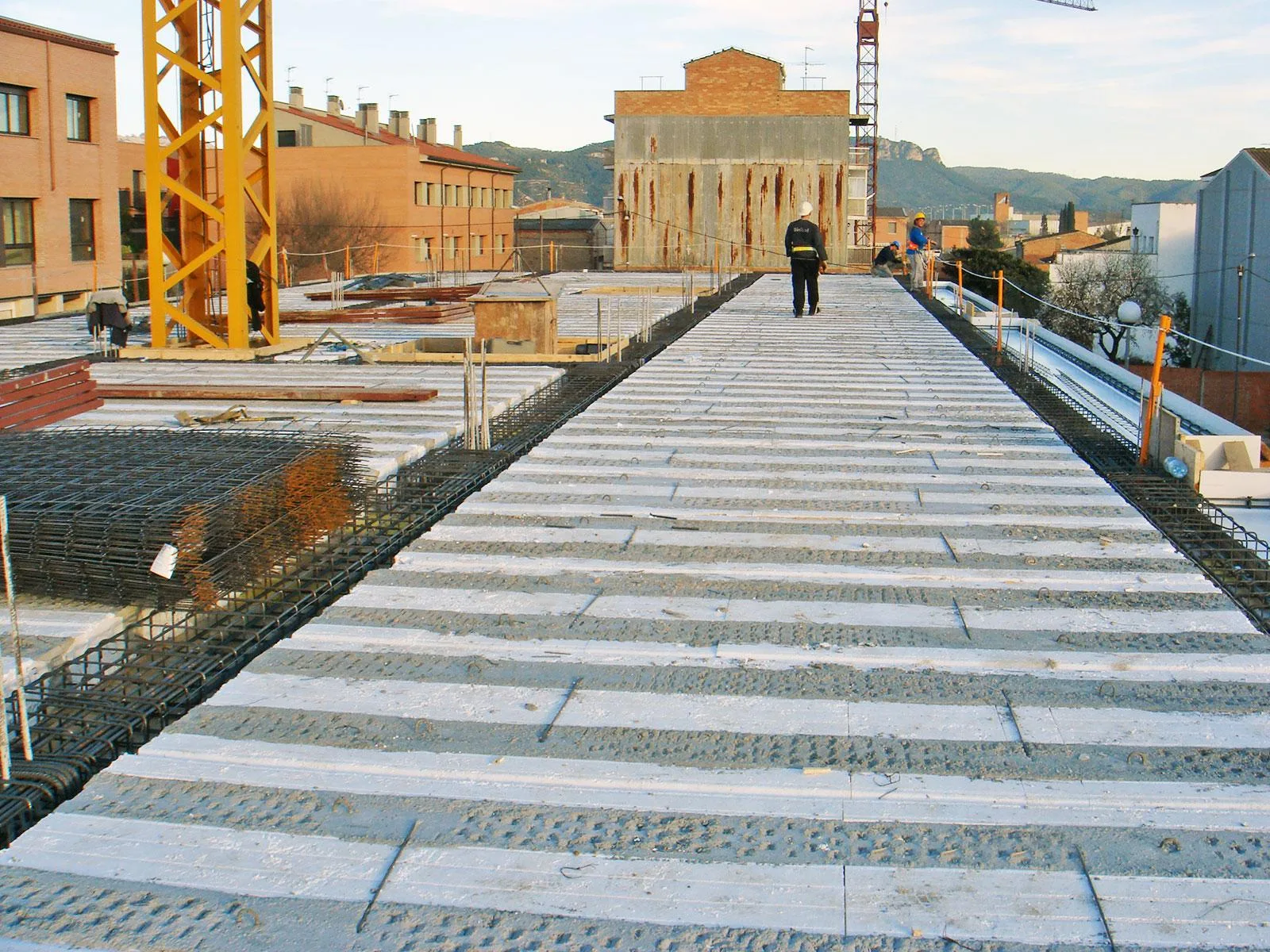

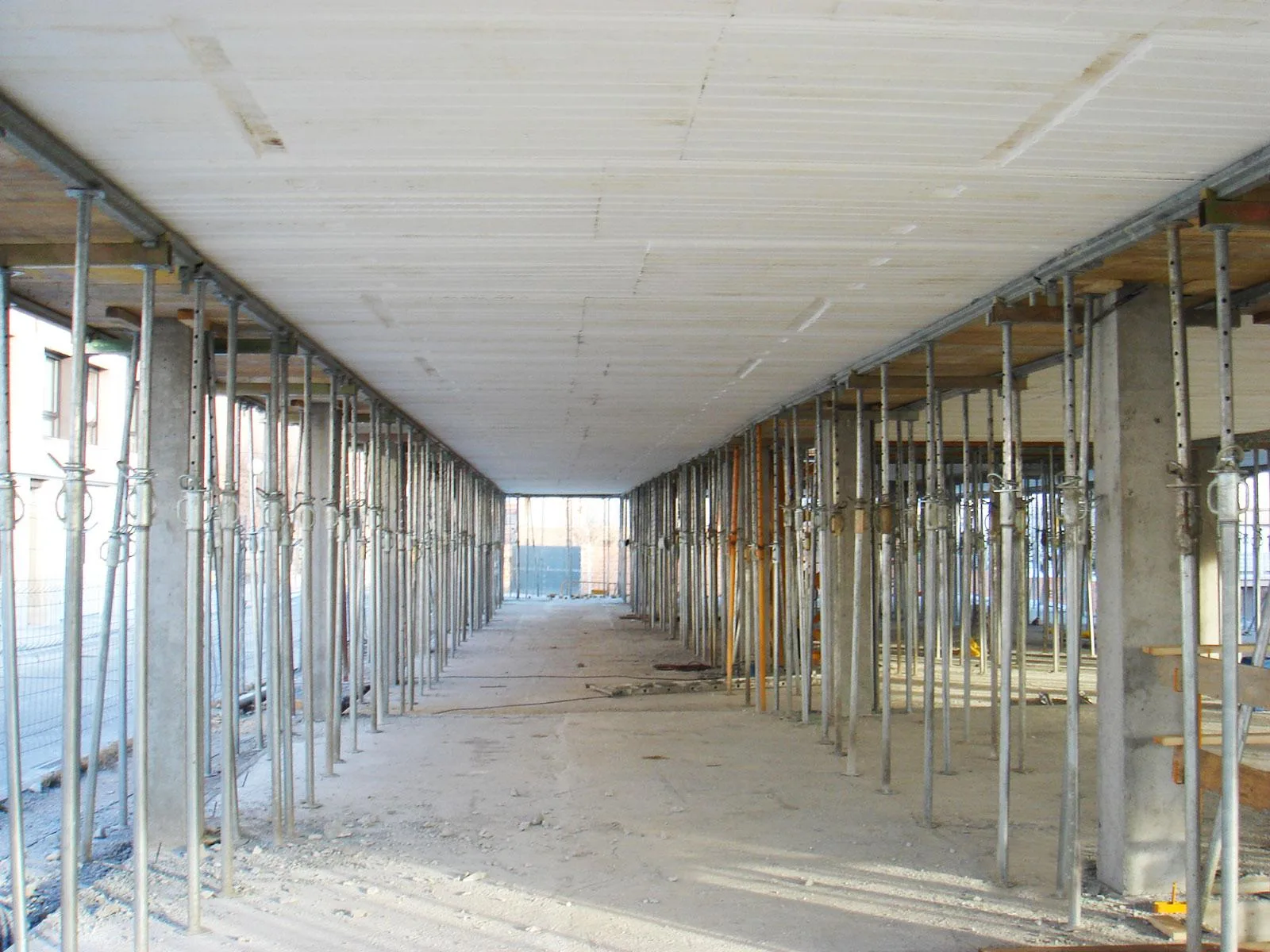

PRELOSA ALIGERADA TERMACOL:

  • Placa autoportante para forjado calculada en función de las cargas y longitudes descritas a continuación.
  • Compuesta de dos nervios de hormigón armado de doble T,
  • Con un entre eje de 60 cm, unidos mediante paneles de poliestireno expandido continuo (sin puente térmico).

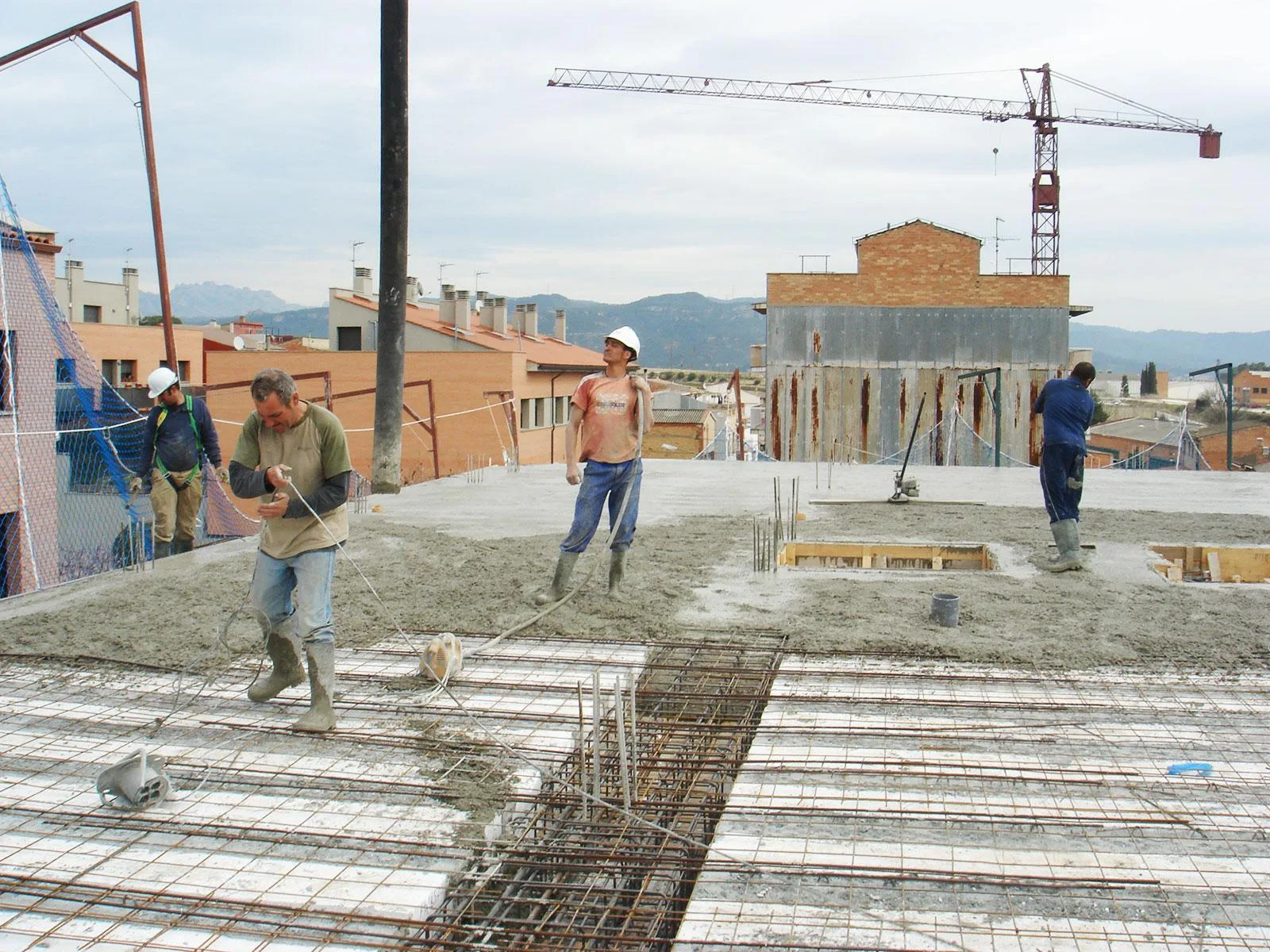

  • Hormigón HA-25 / P / 16IIa resistencia característica 25 N / mm2. Acero B-500S de resistencia característica 500 N / mm2. (Que deben complementarse con la colocación de negativos según plano de ejecución y una chapa de hormigón H250 de 5 cm de espesor con su malla de reparto.)

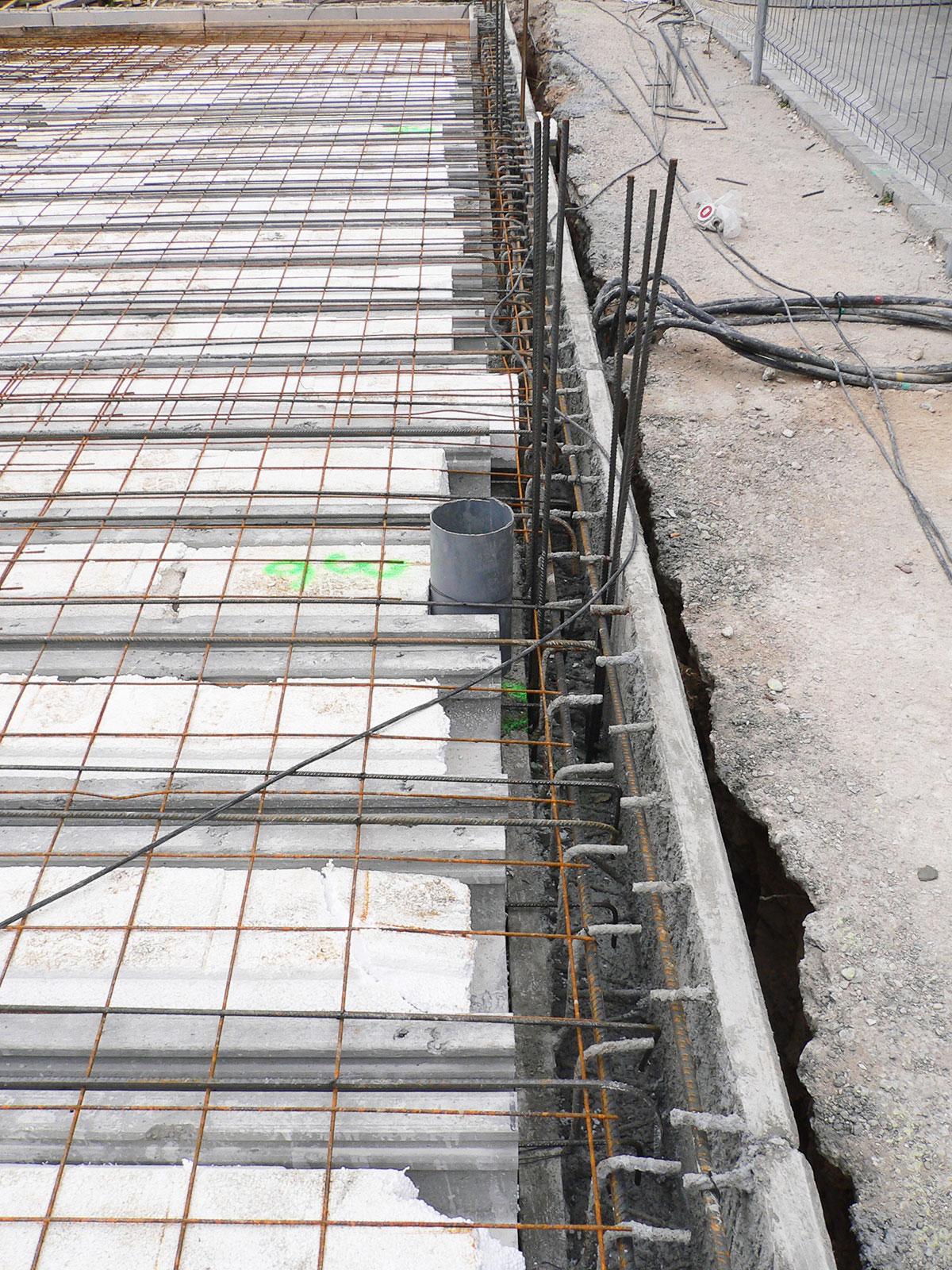

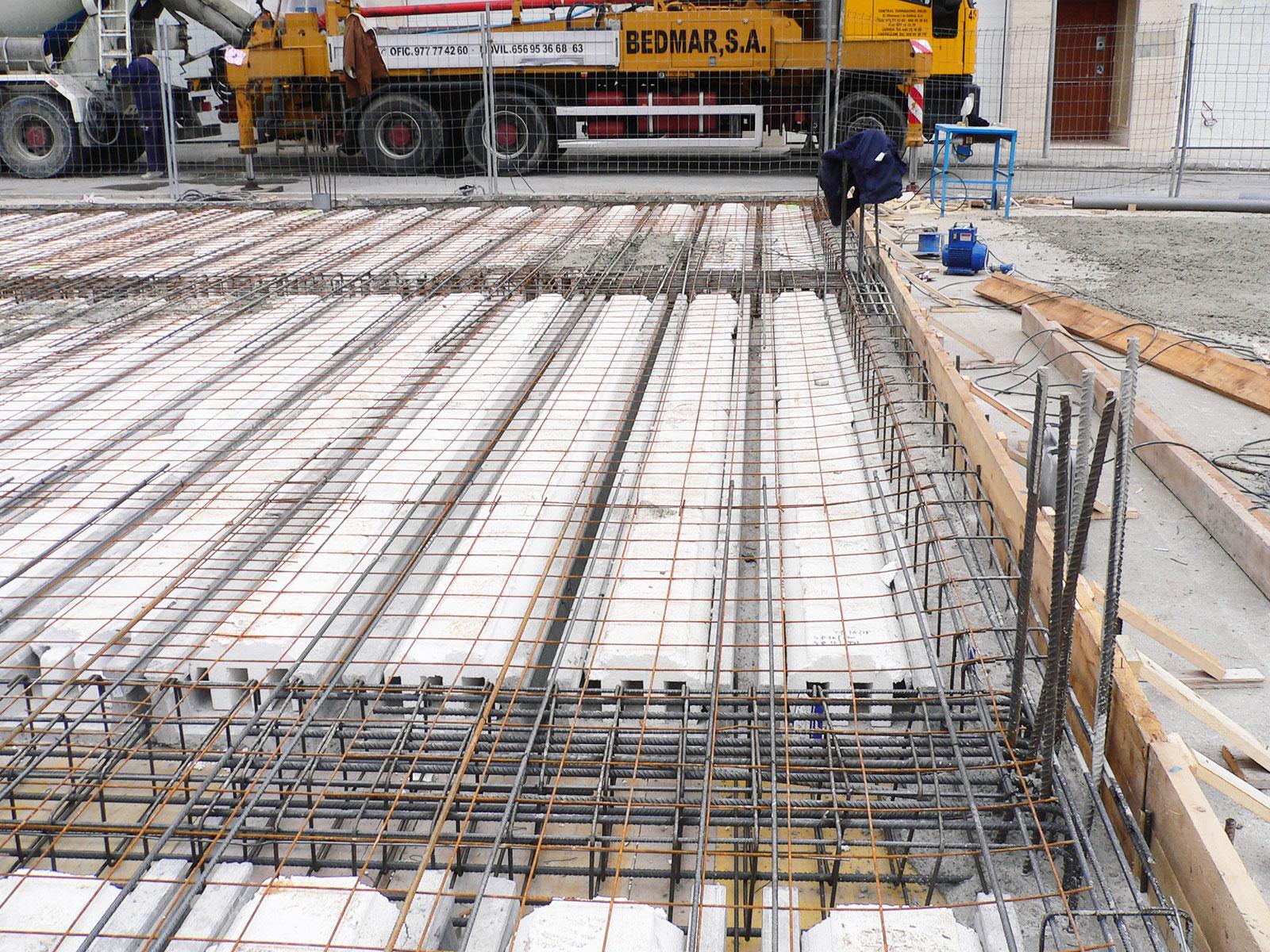

PRELOSA ARMADA FARLAP:

  • Placa autoportante para forjado calculada en función de las cargas y longitudes descritas a continuación.
  • Se compone de una losa inferior de 4cm cuatro nervios pretensados con bovedilla de poliestireno incluidas entre los nervios.
  • Hormigón HP-45 / P / 12 / IIa resistencia característica 45 N / mm2, acero pretensado Y 1860 C E1 de resistencia característica 1.658 N / mm2. (Que deben complementarse con la colocación de negativos según plano de ejecución y una chapa de hormigón H-25 / B / 16 / IIa de 5 cm. De espesor con su malla de reparto.)

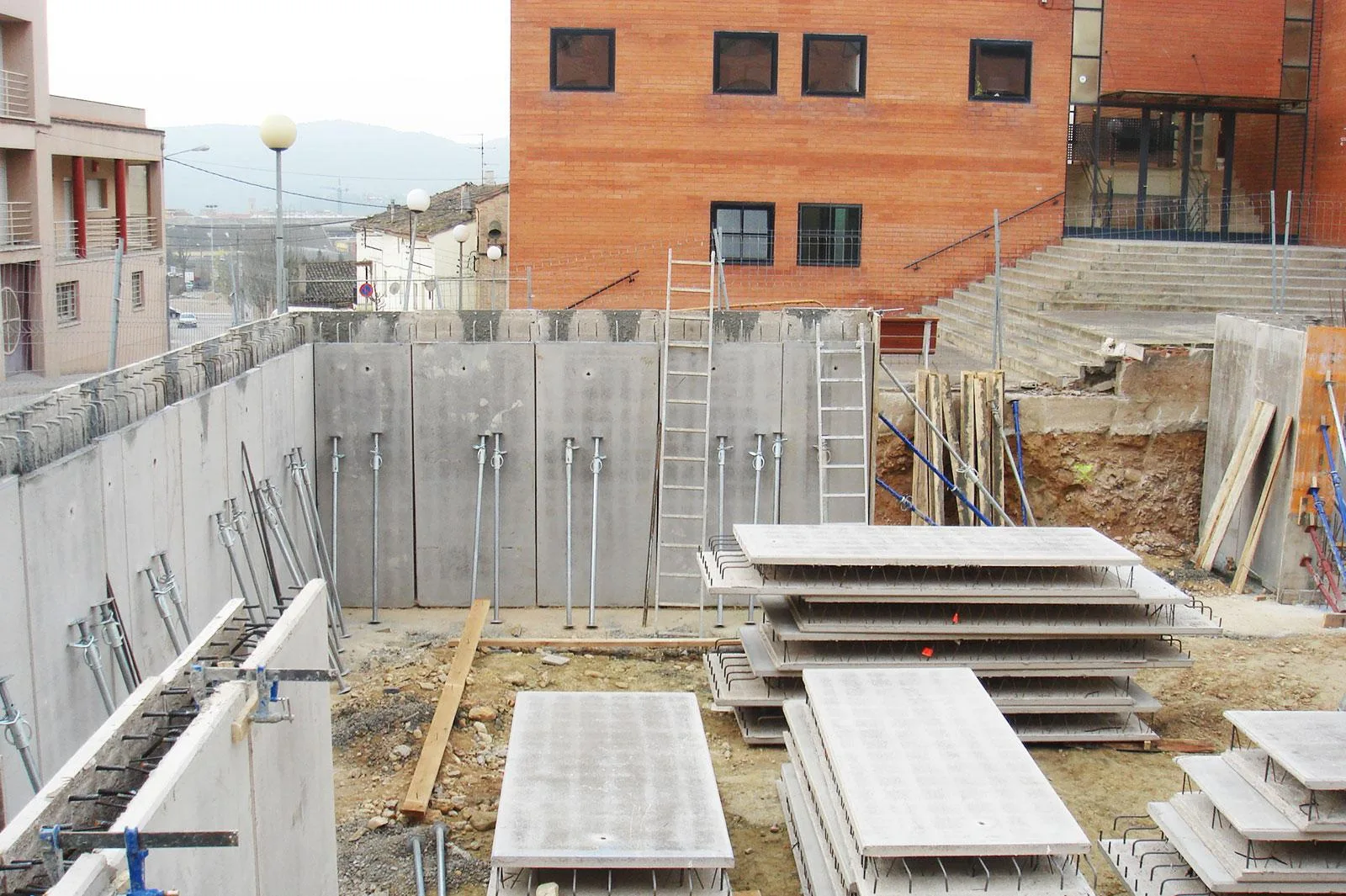

MURO PREFABRICADO DE HORMIGÓN ARMADO:

  • Muro prefabricado, constituido por dos losas de 5 cm paralelas, los espesores del muro están en función de las cargas y longitudes descritas a continuación.
  • Con bisel exterior o juntas cada 1.2 m verticalmente.
  • Hormigón HA-25 a las caras del prefabricado, acero B-500-S, en el interior del prefabricado.
  • En el caso de realizar el cálculo de cimentación y muro por el departamento técnico de FORPOL ESTRUCTURAS, S.L. este se ajustará a la norma EHE, EFHE, Eurocódigo, NT de estructuras y bibliografía del profesor J. Calavera.
  • Tolerancia en cualquiera de las dimensiones de las placas + – 2 cm.

«Forjado unidireccional detalle 2021»

Dirección: C/ de l’Ametller, – 08711 Òdena, Barcelona
