NAVE INDUSTRIAL EN ILLES BALEARS

CONSTRUCCIÓN DE NAVE INDUSTRIAL EN ILLES BALEARS

ESTRUCTURA METÁLICA PARA LA CONSTRUCCIÓN DE NAVES INDUSTRIALES EN BALEARES

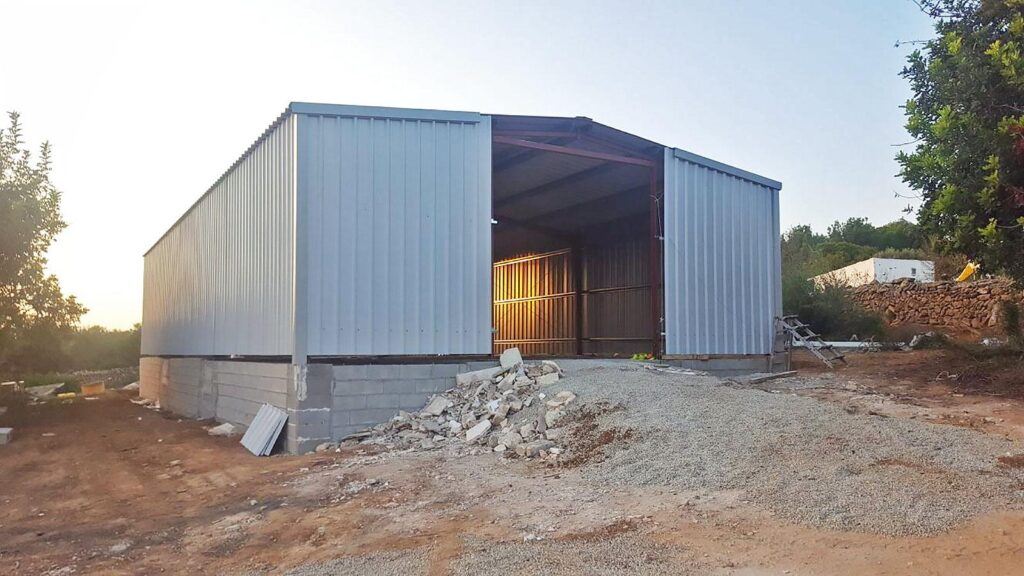

Nave industrial en Illes Balears:

ESTRUCTURA, CERRAMIENTOS y CUBIERTA (ejecutados en obra)

  • Perfiles de acero laminado atornillado de vigas, pilares, correas de cubierta y fachadas, y placas anclaje,

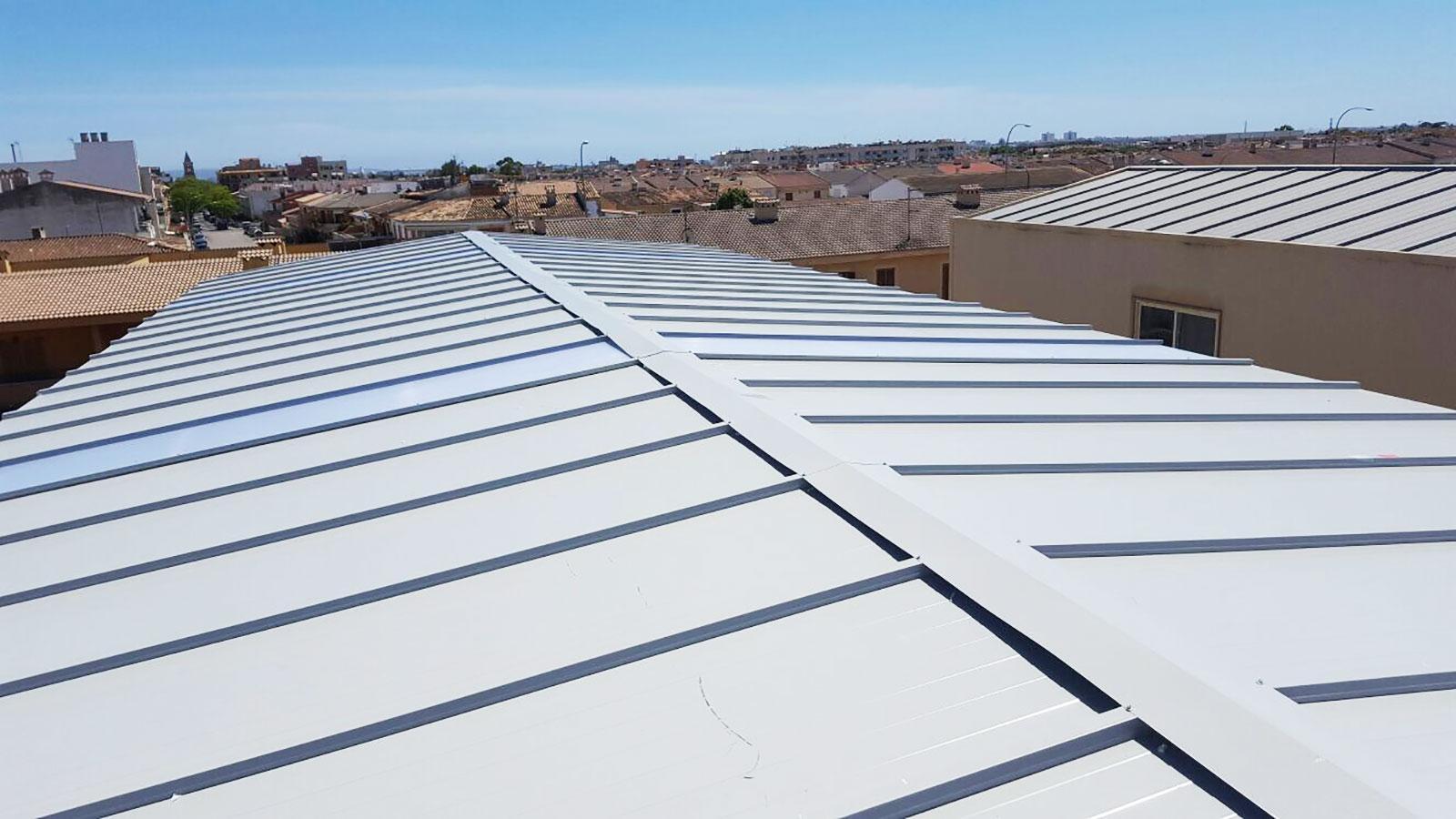

  • Panel de cubierta sandwich de 30 mm prelacado, nucleo de poliuretano de 40 kg/m3, chapas 0,4/0,4 mm, 206,3 m²
  • Lucernarios de policarbonato celular de 30 mm, aislante térmicamente, ocupando un 5% de la cubierta, 10,9 m²

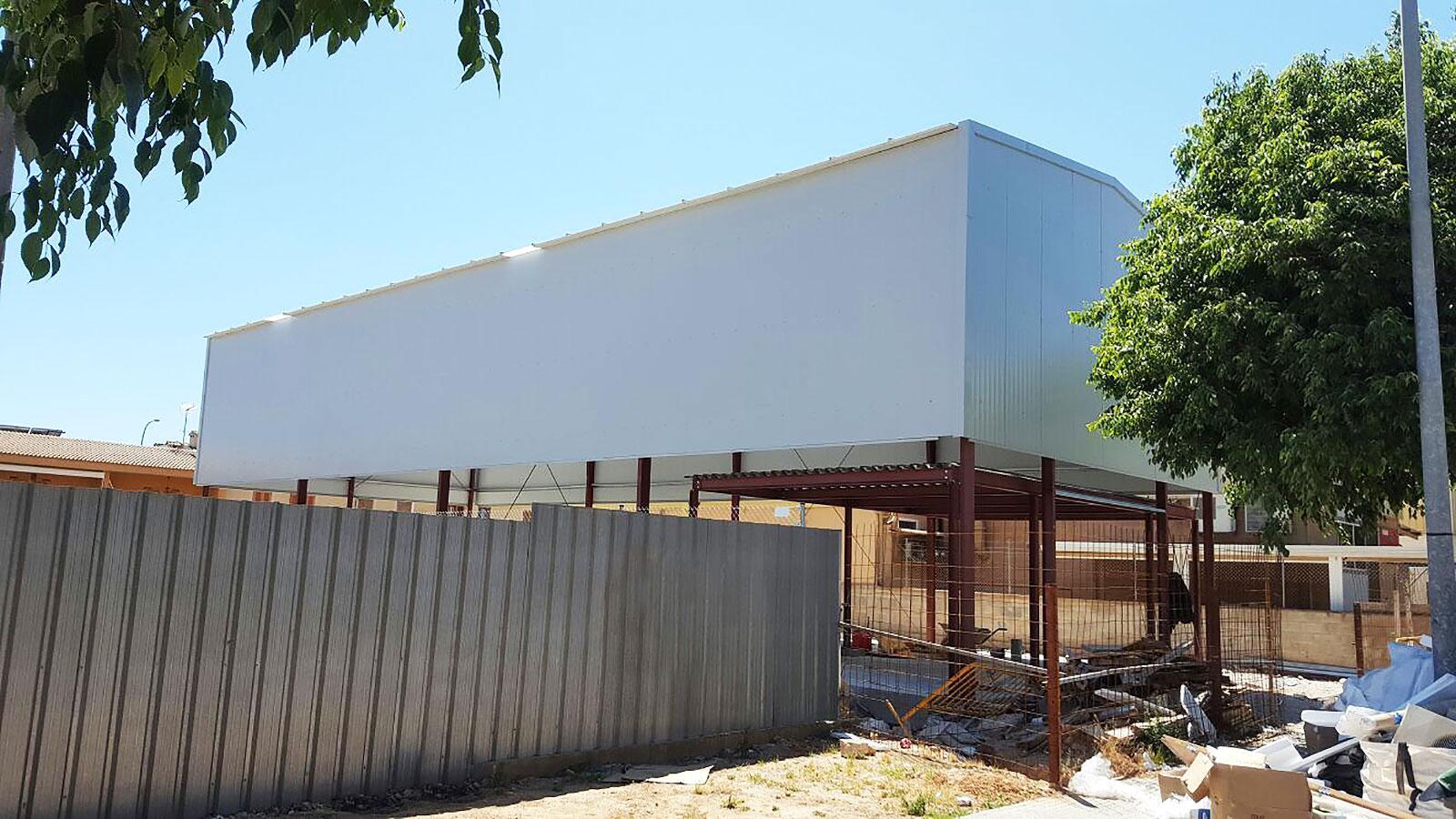

  • Cerramiento de hastiales de panel sandwich, de 35 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm, 273,9 m²
  • Cerramiento de fachadas con panel sandwich de 35 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm, 24,0 ml
  • Remate del cumbrero con chapa prelacada plegada de 0,6 mm de espesor y 62 cm de desarrollo máx.., 18,0 ml
  • Además remate de cubierta con hastiales, con chapa prelacada plegada de 0,6 mm de esp. y 62 cm desarrollo. máx.., 18,0 ml
  • Y remate de esquinas de fachadas, con chapa prelacada plegada de 0,6 mm de esp. y 62 cm desarrollo. máx.., 41,4 m²
  • Forjado oficinas con chapa colaborante y estructura de pilares y vigas, 216,0 m²

Hipótesis consideradas DE LA NAVE INDUSTRIAL EN ILLES BALEARS:

  • Dimensiones exteriores: Ancho de la nave 0,20+9,00+0,20 m. Longitud 24,00 m. Altura de cubierta (a cara exterior de
    pilar) 7,50 m.
  • Localidad Palma. Altura topográfica 32 m. Zona climática 5 . Carga de nieve 28 kg/m².
  • Nave cerrada desde un punto de vista del viento, situada en zona eólica C, y con grado de aspereza del entorno tipo 4 que se corresponde con zona de casas alrededor (casco urbano), o bien otras naves industriales (polígono industrial), o bien arboles (un bosque).
  • Estructura resuelta con marcos rígidos. Considerada como aislada desde un punto de vista del fuego.
  • Cubierta a 2 aguas. Pendiente del 12% ó 7°. Altura del triángulo del cumbrero o hastial 0.54 m.
  • Separación entre pórticos centrales 6,00 m. Y separación entre pilares testeros 4,50 m.
  • El sistema de estructura, para las vigas centrales de cubierta, será pórtico con cartelas de canto aprox. 26 cm.

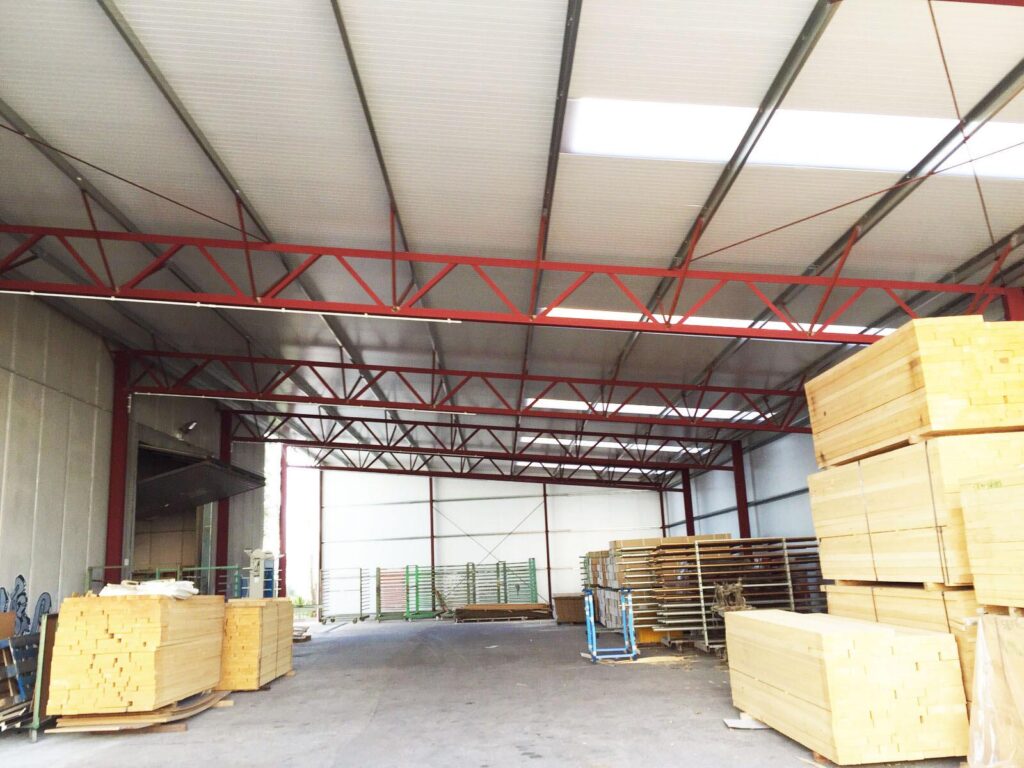

PÓRTICOS Y PILARES DE LA NAVE METÁLICA

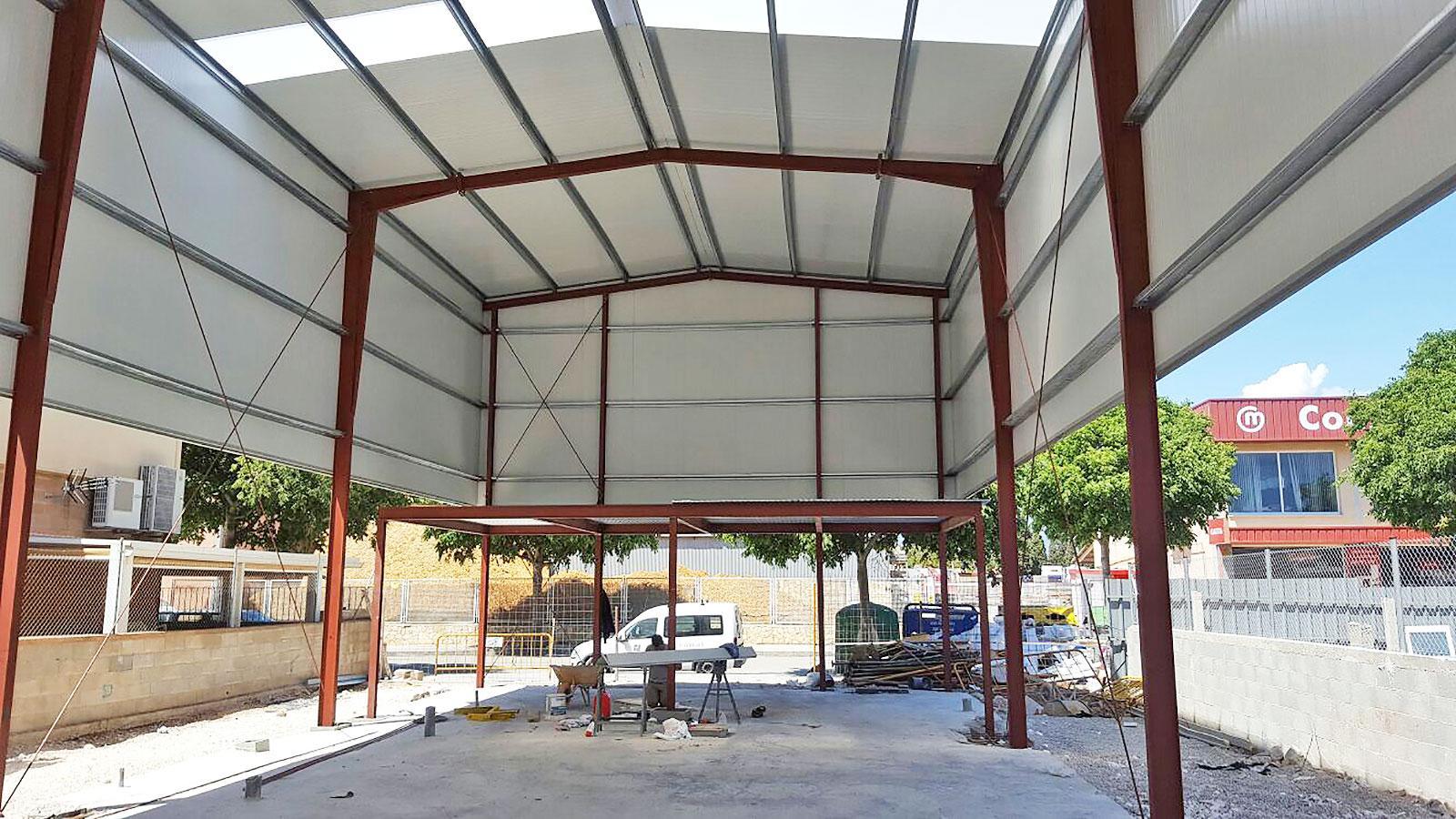

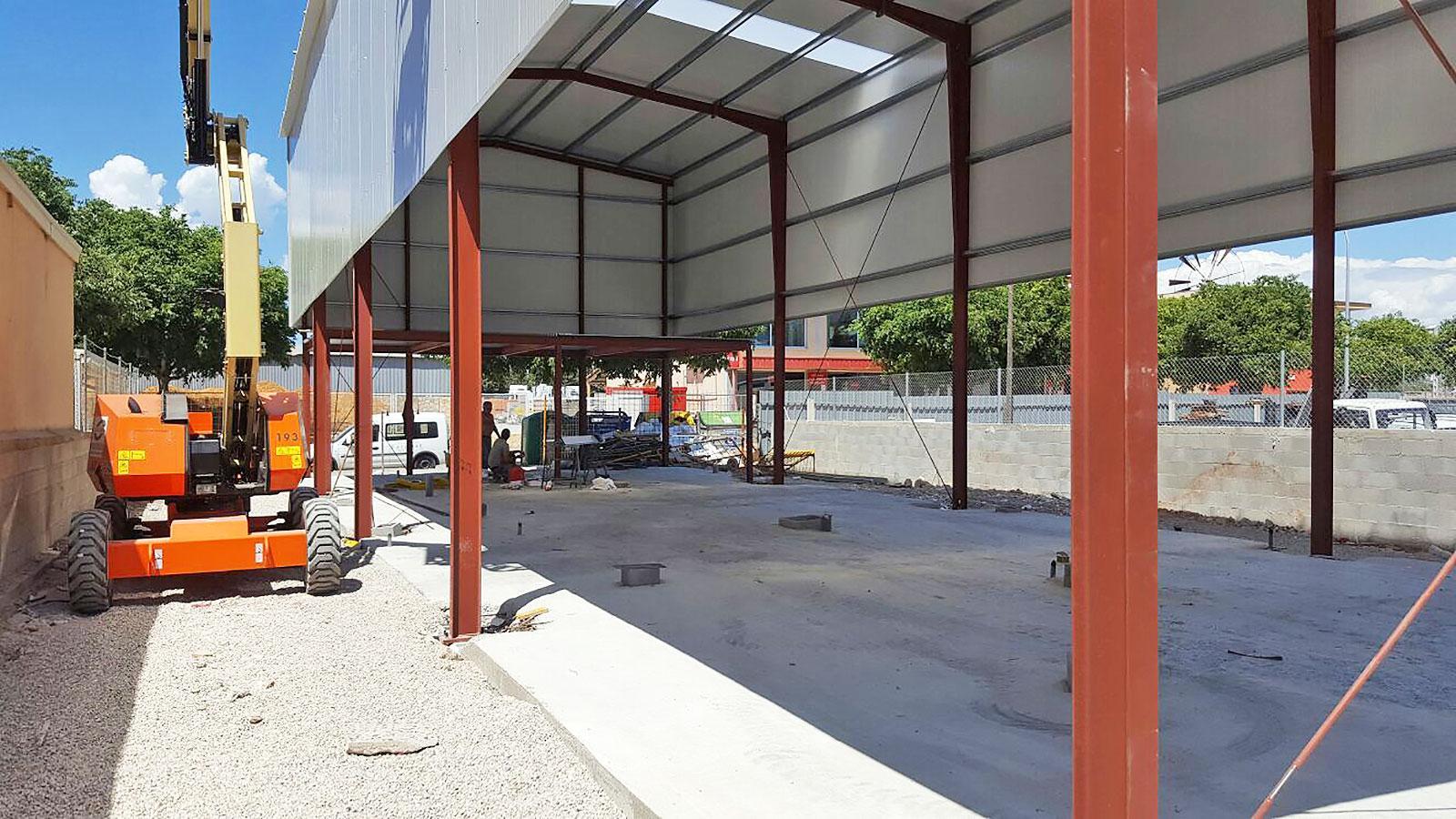

  • Pórticos centrales con pilares tipo IPE, y vigas de cubierta con perfiles tipo IPE.
  • Pilares testeros tipo IPE y vigas testeras tipo IPE.
  • Altura libre junto a los pilares de pórticos centrales 6,91 m (sólo puntualmente).
  • Altura libre más baja a las correas de cubierta 7,35 m.
  • Además altura central libre a vigas 7,67 m.
  • Y altura central libre a las correas de cubierta 7,89 m. (Todas medidas aproximadas).
  • Cubierta con correas tipo Z y panel sándwich de 30 mm.
  • Correas montadas por encima de las vigas de los pórticos.
  • Se ha tenido en cuenta en el cálculo la carga de mantenimiento de cubiertas.
  • Altura del cerramiento perimetral de bloque de hormigón hasta 3,50 m (por cuenta del cliente) resto panel sándwich hasta 7.47 m. Cerramiento por el exterior de los pilares.
  • Placas de anclaje de la estructura de cubierta, y sus garrotas o pernos, incluidos en el acero de la estructura.
  • Cimentación con solera necesariamente. Tensión admisible del terreno inicialmente considerada 1.5 kg/cm².
  • Todo el cálculo de la estructura se realizará cumpliendo rigurosamente con el CTE.- Código Técnico de la Edificación español, así como con los EC.- Euro códigos, y para la cimentación con la EHE.- Instrucción de Hormigón Estructural de España. nave metálica
