FORJADO MIXTO

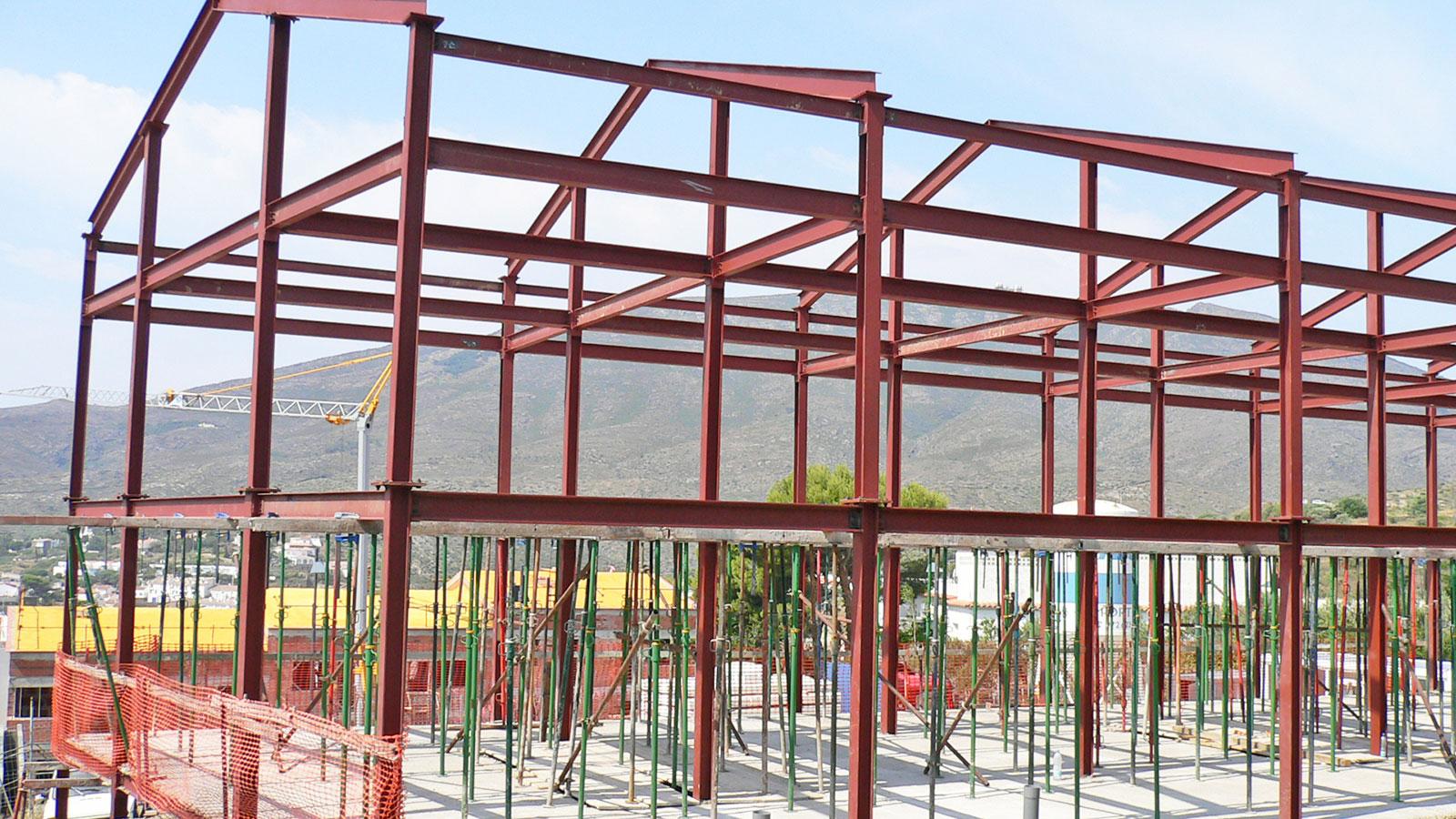

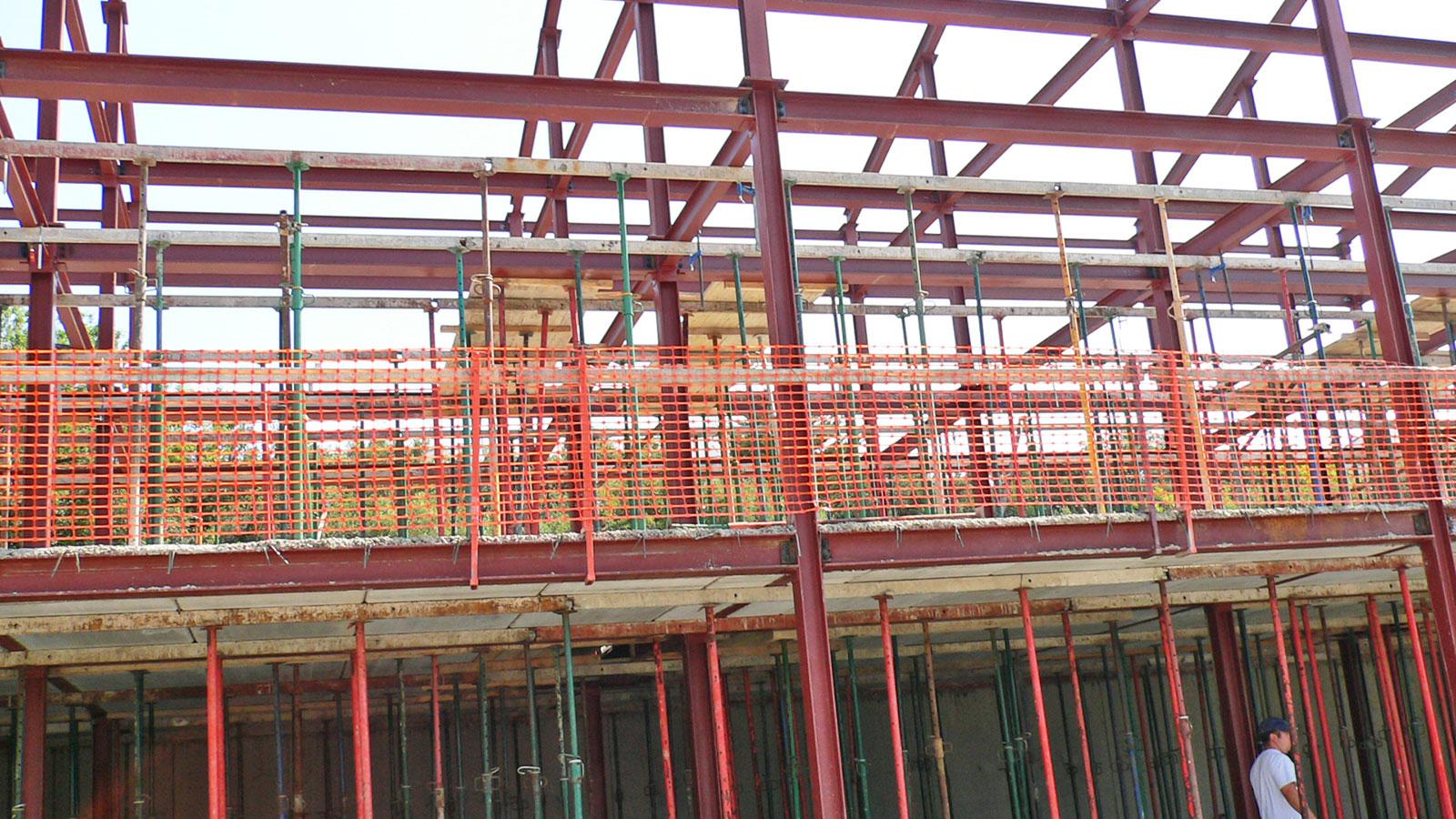

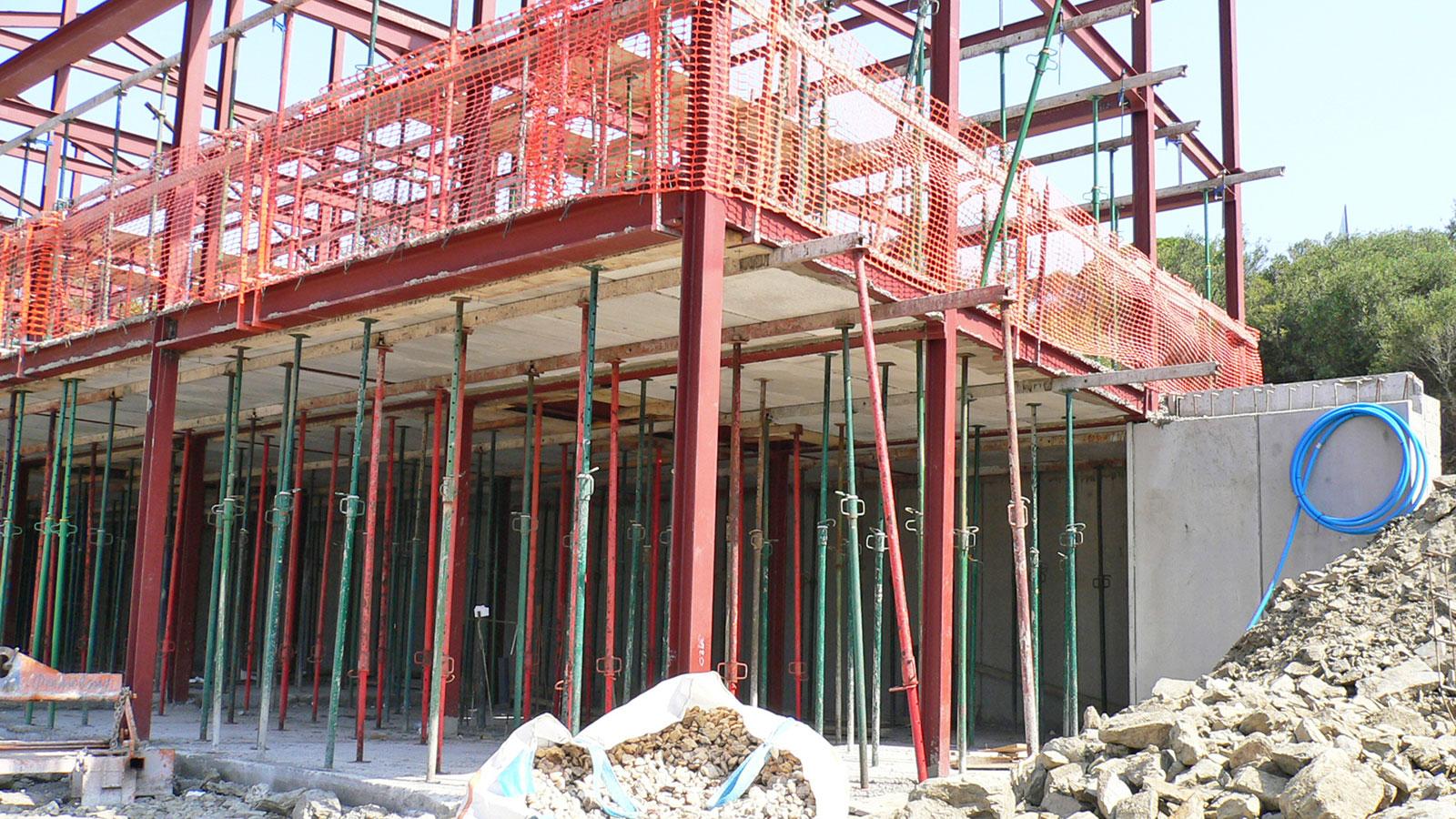

CONSTRUCCIÓN DE VIVIENDAS CON FORJADO MIXTO EN GIRONA

MUROS Y FORJADO MIXTO TERMACOL Y FARLAP PARA VIVIENDAS EN CADAQUÉS (GIRONA)

Forjado mixto:

  • Placas armadas TERMACOL 3 + 16 para forjado de 24 cm de espesor. 1.289,04 m²
  • Placas pretensadas FARLAP II F-22-5 para forjado de 27 cm. 497,80 m²
  • Placas de Muro Prefabricado de 0,35 x 1,20 198,65 m²

MURO PREFABRICADO DE HORMIGÓN:

  • Muro prefabricado, constituido por dos losas de 5 cm paralelas.
  • Los espesores del muro están en función de las cargas y longitudes descritas a continuación.
  • Con bisel exterior o juntas cada 1.2 m verticalmente.
  • Hormigón HA-25 a las caras del prefabricado, acero B-500-S, en el interior del prefabricado.
  • En el caso de realizar el cálculo de cimentación y muro por el departamento técnico de FORPOL ESTRUCTURAS, S.L.
  • Este se ajustará a la norma EHE, EFHE, Euro código, NT de estructuras y bibliografía del profesor J. Calavera.
  • Tolerancia en cualquiera de las dimensiones de las placas + – 2 cm.

PRELOSA PARA FORJADO MIXTO FARLAP:

  • Placa autoportante para forjado calculada en función de las cargas y longitudes descritas a continuación.
  • Se compone de una losa inferior de 4cm cuatro nervios pretensados con bovedilla de poliestireno incluidas entre los nervios.
  • Hormigón HP-45 / P / 12 / IIa resistencia característica 45 N / mm2,
  • Acero pretensado Y 1860 C E1 de resistencia característica 1.658 N / mm2. (Que deben complementarse con la colocación de negativos según plano de ejecución y una chapa de hormigón H-25 / B / 16 / IIa de 5 cm.
  • De espesor con su malla de reparto a cargo de la propiedad .) placas puestas en obra sobre camión.
  • Tolerancia dimensional de las placas ± 2cm.

TERMACOL PRELOSA ARMADA:

  • Placa autoportante para forjado calculada en función de las cargas y longitudes descritas a continuación.
  • Compuesta de dos nervios de hormigón armado de doble T,
  • Con un entre eje de 60 cm, unidos mediante paneles de poliestireno expandido continuo (sin puente térmico).
  • Hormigón HA-25 / P / 16IIa resistencia característica 25 N / mm2.
  • Acero B-500S de resistencia característica 500 N / mm2. (Que deben complementarse con la colocación de negativos según plano de ejecución y una chapa de hormigón H250 de 5 cm de espesor con su malla de reparto a cargo de la propiedad.).
  • Placas puestas en obra sobre camión .tolerancia dimensional de las placas + – 2 cm.



12 VIVIENDAS EN FILA
Dirección: Parcelas – Urbanización s’Aguarda – Cadaqués, Girona
