Nau esportiva

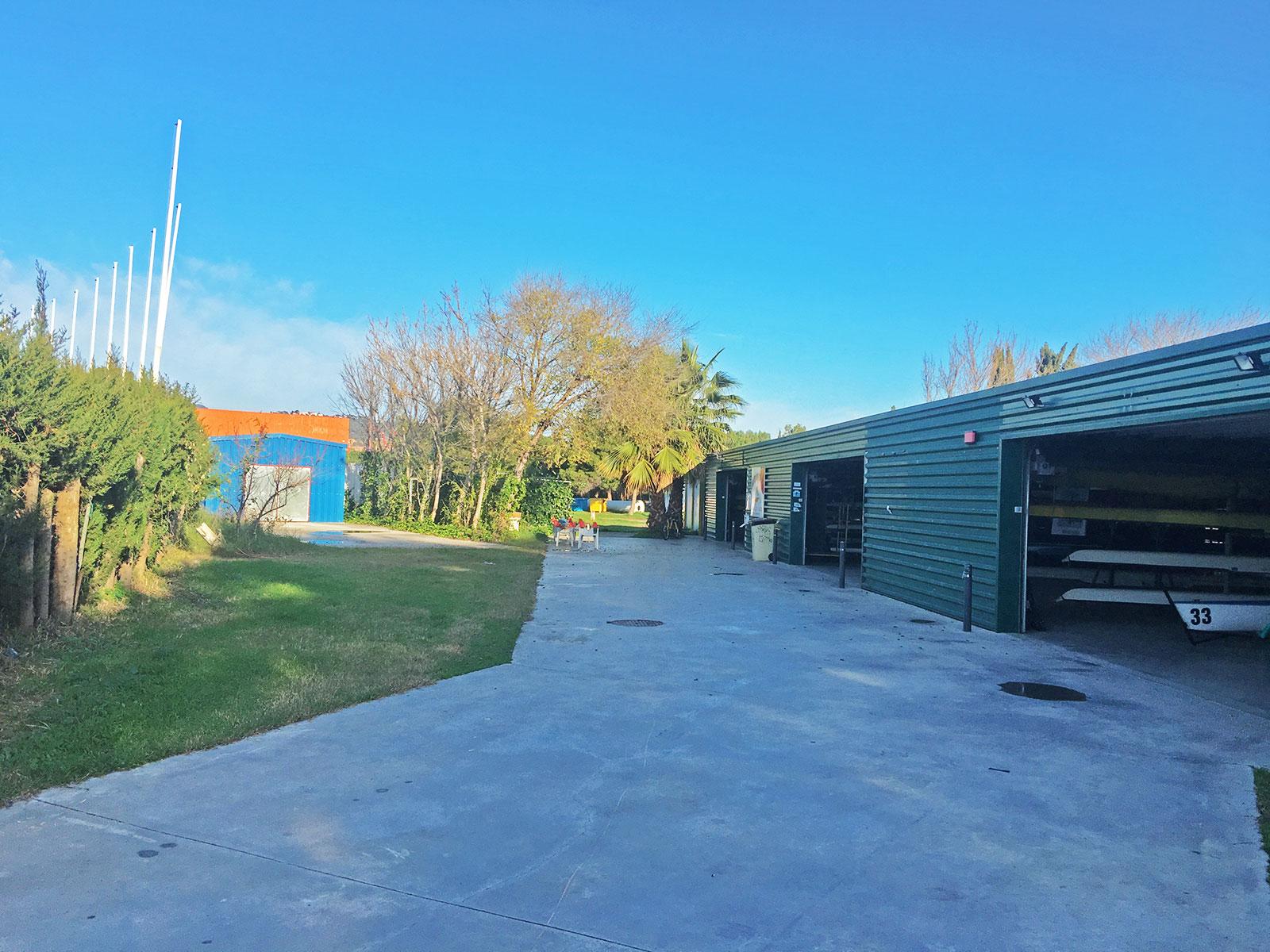

CONSTRUCCIÓ DE NAU ESPORTIVA PER EMMAGATZEMAR PIRAGÜES

Subministrament d’ESTRUCTURA METÀL·LICA laminada cargolada Naus esportives a Castelldefels (Barcelona)

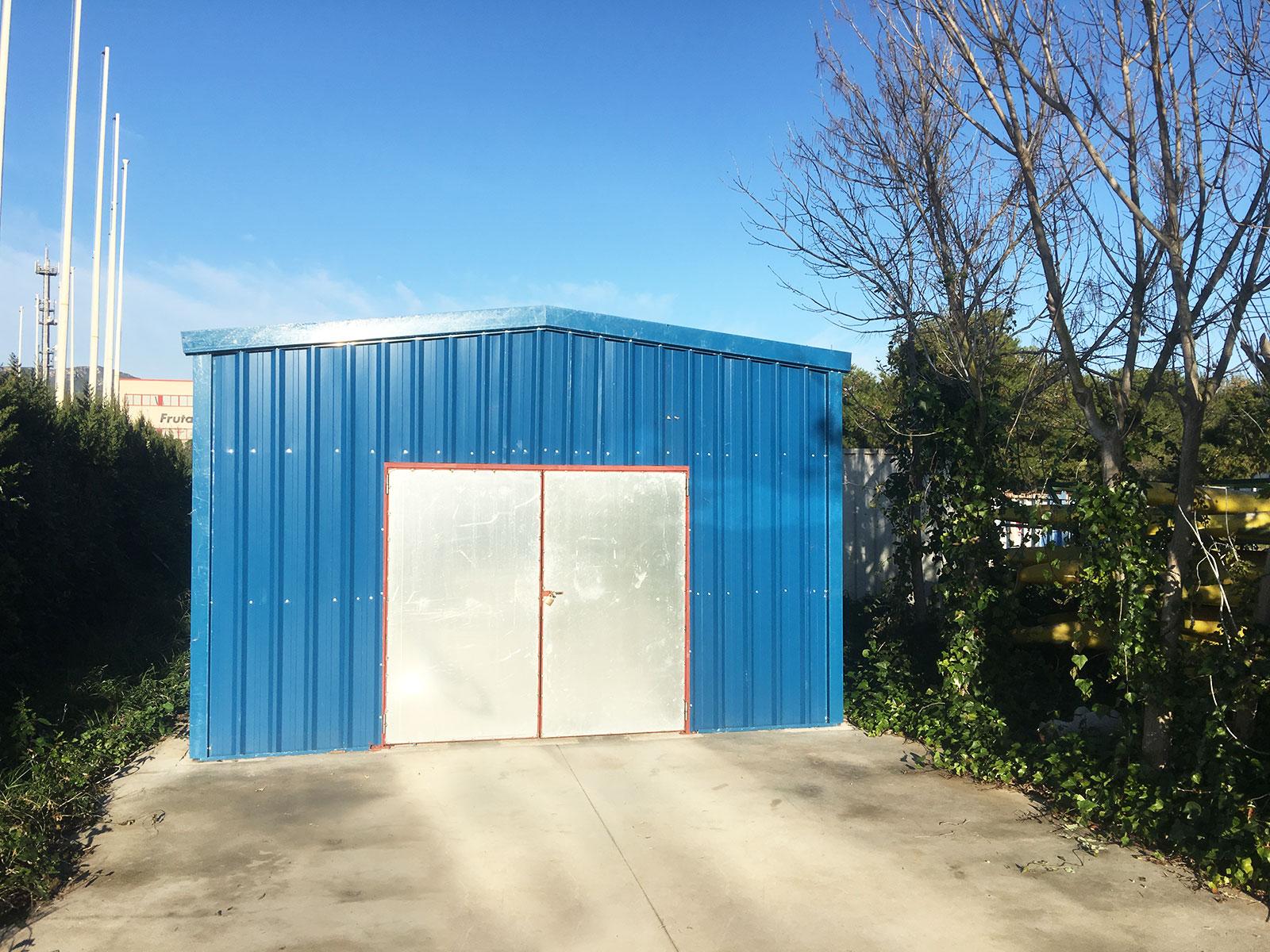

Nau esportiva de 75 m2

ESTRUCTURA, TANCAMENTS i COBERTA (material elaborat, sense muntatge)

• Acer laminat de bigues, pilars, corretges de coberta i façanes, cargolades + plaques ancoratge, per a 75,0 m ² planta
• Coberta de xapa prelacada de 0,6 mm de gruix de xapa i amb 6 ordides de 40 mm de cant, 71,5 m ²
• Lluernaris de coberta de poliester reforçat amb fibra de vidre (13% de la coberta), 10,1 m²
• Tancament d’ hastials amb xapa pregalvanitzada i prelacada de 40 mm i 0,6 mm de gruix xapa, 1,4 m ²

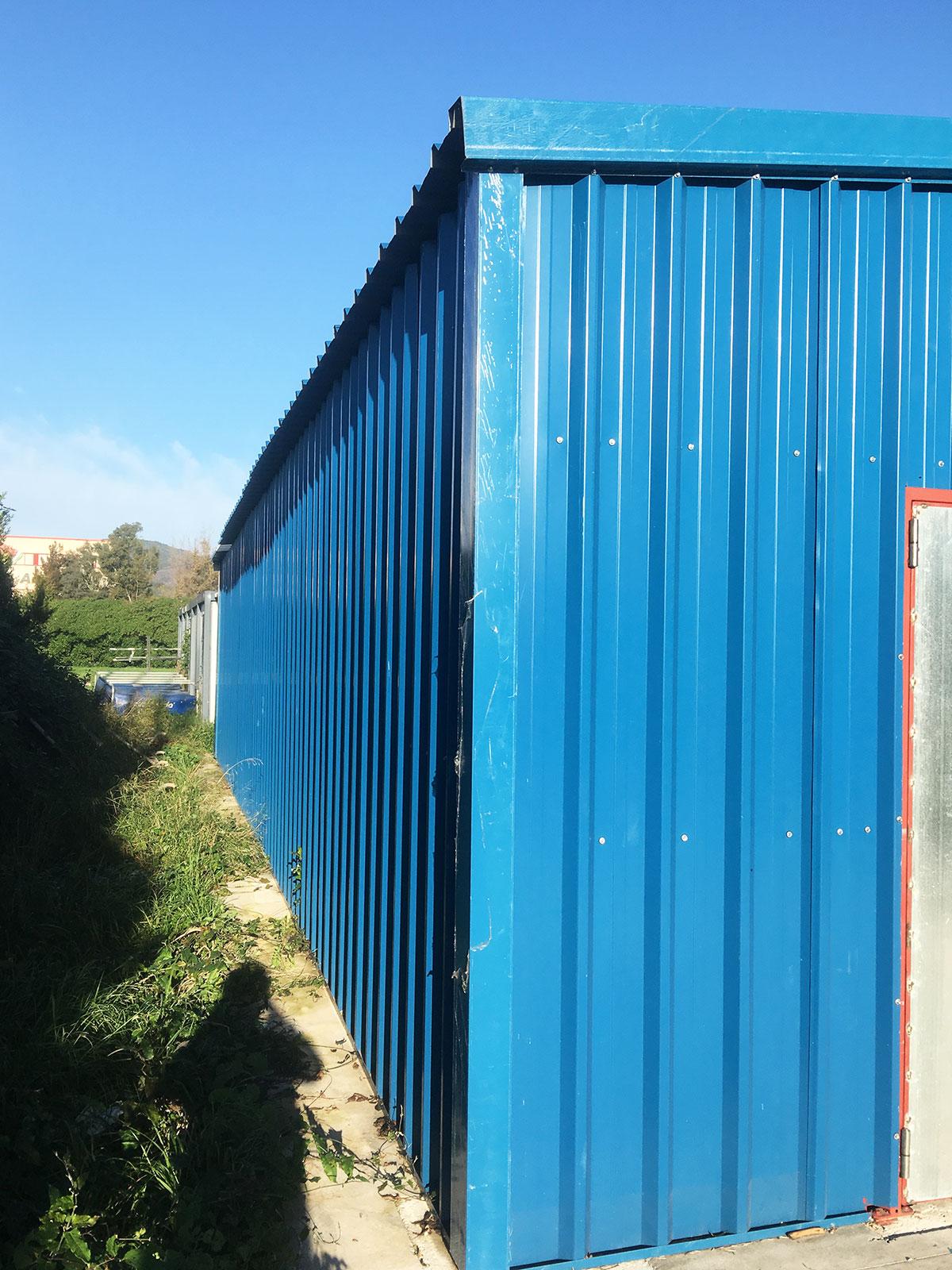

• Tancament lateral amb xapa pregalvanitzada i prelacada de 40 mm i 0,6 mm de gruix xapa, 116,4 m ²
• Rematada de carener amb xapa plegada de 0,6 mm i 62 cm de desenvolupament màx., 15,0 ml
• A més rematada de coberta amb hastials, amb xapa plegada de 0,6 mm i 62 cm desarr. màx., 10,9 ml
• I rematada de cantonades de façanes, amb xapa plegada de 0,6 mm i 62 cm desarr. màx., 12,0 ml
• Cargols + tuerc. calida 8.8, M12x49mm de mitjana àprox. amb els rosca-viga (a banda els rosca-xapa), 248 ud aprox.
• Plànols i memòria d’ estructura visats per col·legi professional per als 75,0 m ² nau

Hipòtesis considerades de la nau esportiva:

• Dimensions exteriors:
• Ample 0,2 + 5 + 0,2 m. Llarg 15 m. Alçada de coberta (a cara ext.pilar) 3 m.
• Localitat Castelldefels. Alçada topogràfica 11 m. Zona climàtica 2. Càrrega de neu 41 kg/m².
• Nau tancada, situada en zona eòlica C, i amb grau d’ aspror de l’ entorn tipus 3 que es correspon amb zona rural accidentada amb alguns obstacles aïllats com arbres o alguns edificis.
• Estructura resolta amb marcs rígids, i tenint-se en compte en el càlcul que està situada en zona SÍSMICA.
• Considerada com a aïllada des d’ un punt de vista del foc.
• Sistema d’ estructura, per a les bigues centrals de coberta, serà pòrtic amb cartelles de cant àprox. 0,19 m.
• Pòrtics centrals amb pilars tipus IPE, i bigues de coberta amb perfils tipus IPE.
• Pilars i bigues testeres no n’hi ha.
