CONSTRUCCIÓ DE NAUS ECONÒMIQUES A TOT ESPANYA
EXECUCIÓ D’ ESTRUCTURA METÀL·LICA LAMINADA SOLDADA.
Nau agrícola prefabricada preu: CONTACTE
ESTRUCTURA, TANCAMENTS i COBERTA DE NAUS ECONÒMIQUES.
- Perfils d’ acer laminat soldat de bigues, pilars, corretges de coberta i façanes, i plaques ancoratge,
- Panell de coberta sandvitx de 30 mm prelacat, nuc de poliuretà de 40 kg/m³, xapes 0,4/0,4 mm,
- Lucernaris de policarbonat cel·lular de 30 mm, aïllant tèrmicament, ocupant un 10% de la coberta,
- Tancament d’ hastials amb xapa pregalvanitzada i prelacada de 40 mm i 0,6 mm de gruix de xapa,
- Tancament de façanes amb xapa pregalvanitzada i prelacada de 40 mm i 0,6 mm de gruix de xapa,
- Rematada del carener amb xapa prelacada plegada de 0,6 mm de gruix i 62 cm de desenvolupament màx.,
- A més rematada de coberta amb hastials, amb xapa prelacada plegada de 0,6 mm d’ esp. i 62 cm desenvolupament màx.,
- Rematada de cantonades de façanes, amb xapa prelacada plegada de 0,6 mm d’ esp. i 62 cm desenvolupament màx.,

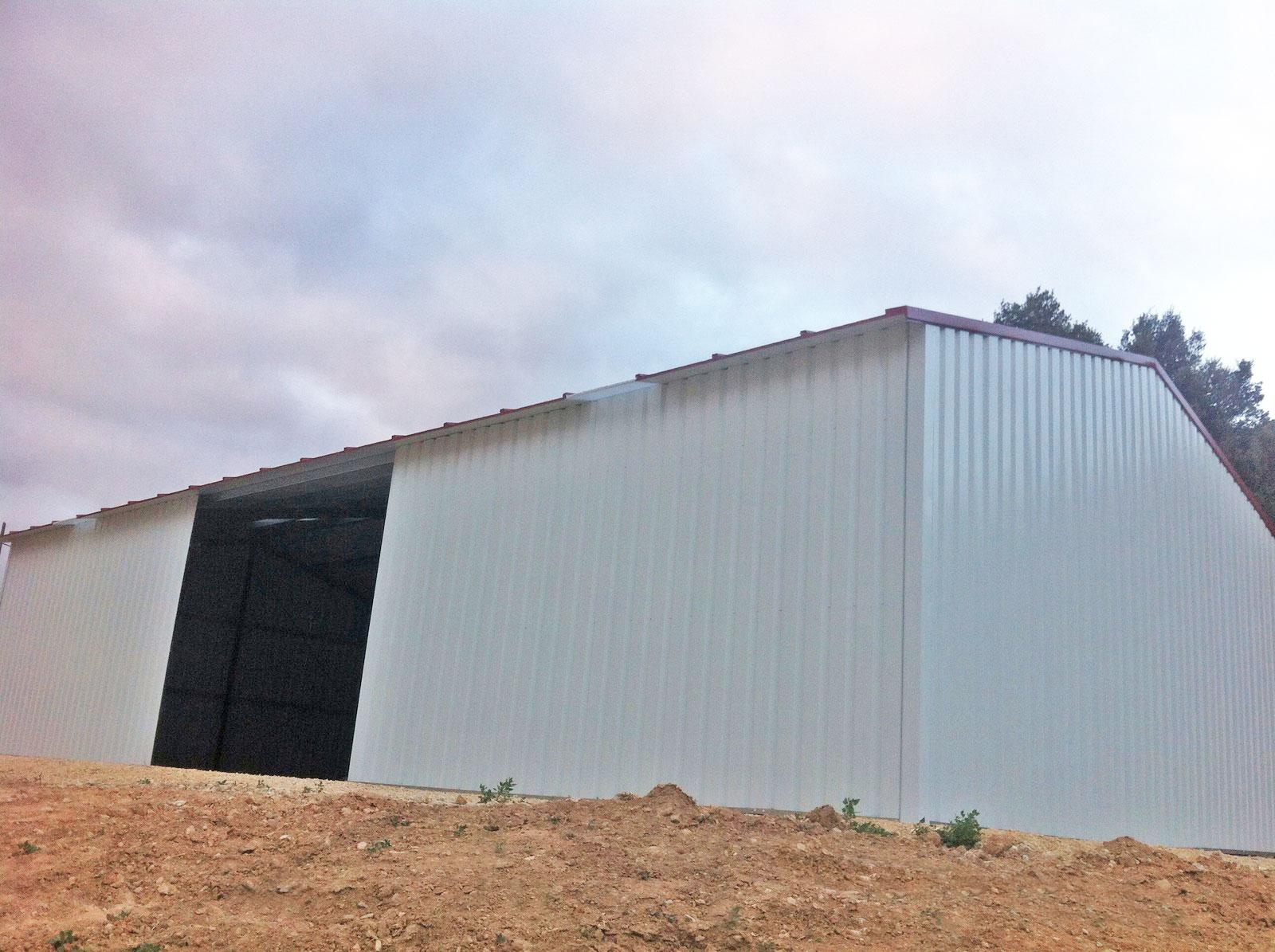

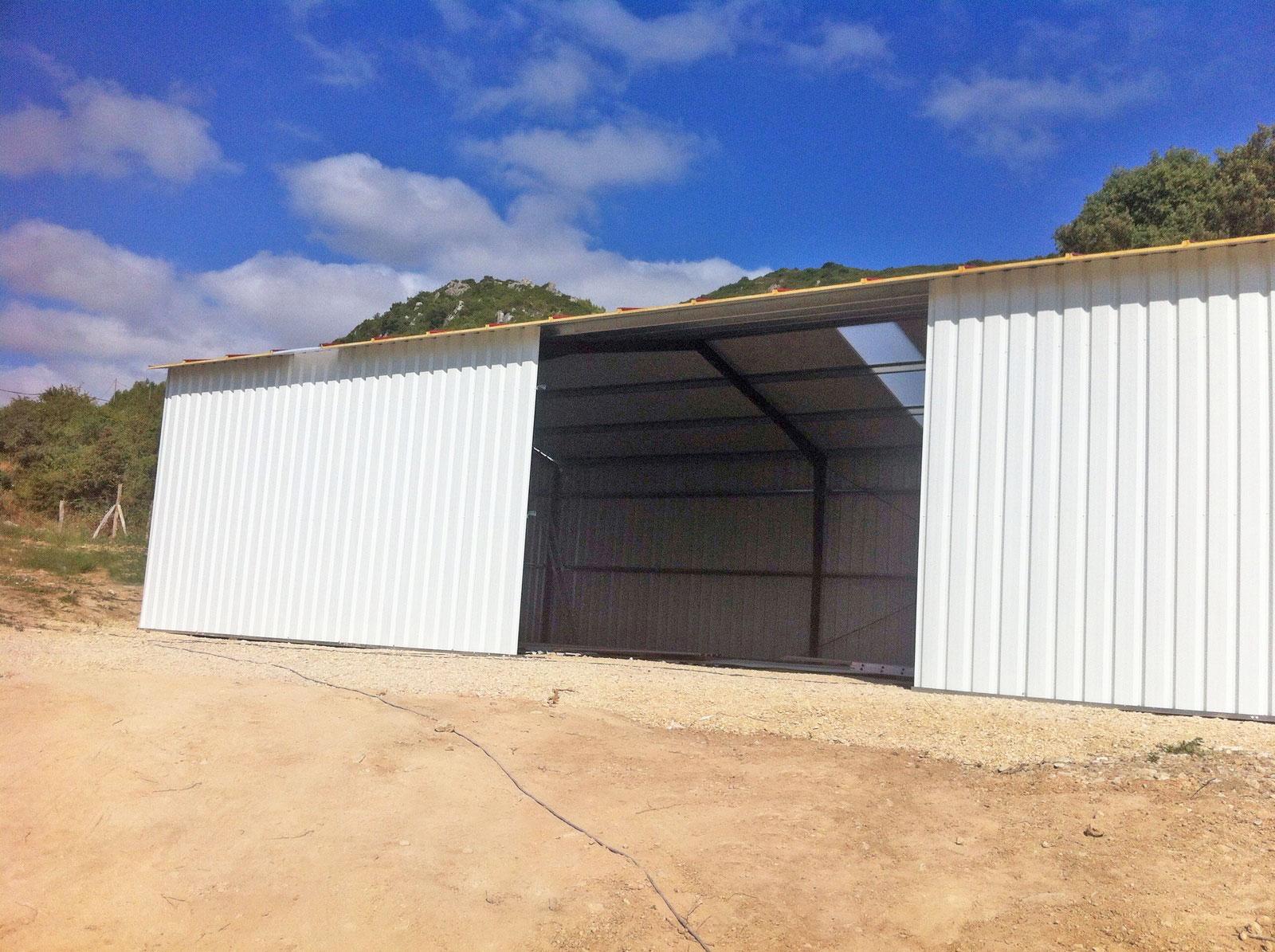

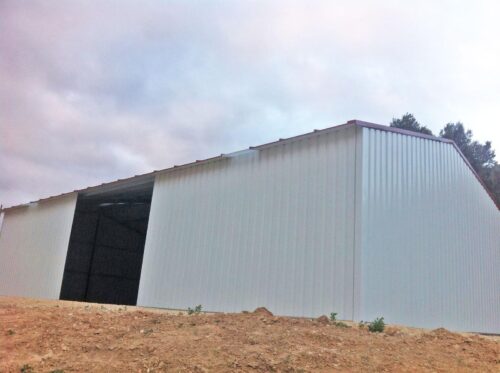

- 1 porta abatible de xapa grecada prelacada de 0,6 mm de gruix de xapa, de 5×3.5 m ², amb subestructura,
HIPÒTESIS CONSIDERADES – NAU AGRÍCOLA PREFABRICADA PREU:
- Dimensions exteriors: Ample de la nau 0,20 + 10,00 + 0,20 m. Llargària 20,00 m. Alçada de coberta (a cara exterior de pilar) 4,00 m.

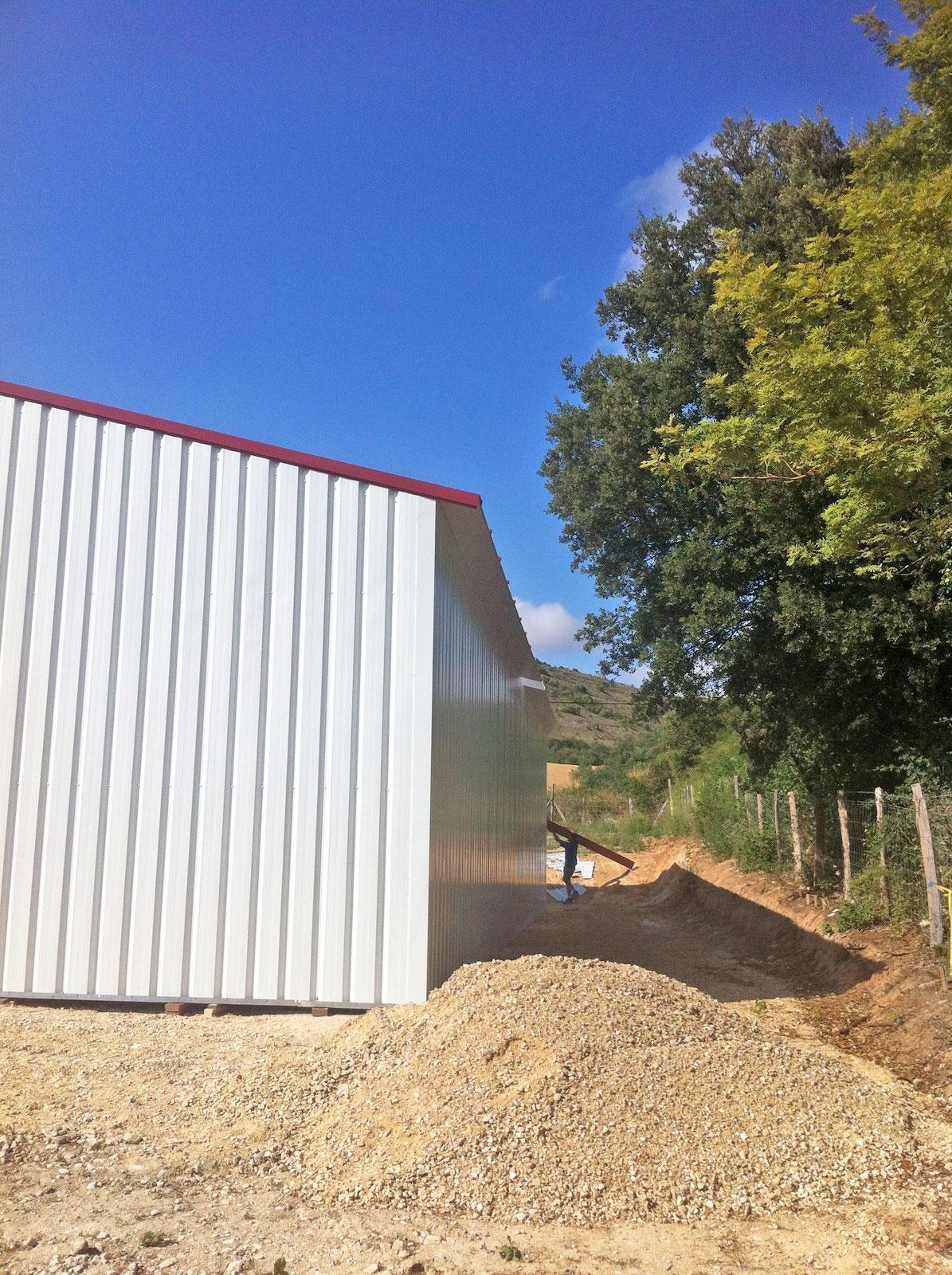

- Localitat Zambrana. Alçada topogràfica 456 m. Zona climàtica 2. Càrrega de neu 68 kg/m².
- Nau tancada des d’ un punt de vista del vent, situada en zona eòlica C, i amb grau d’ aspror de l’ entorn tipus
- 2 que es correspon amb una plana com les de Castella La Manxa.
- Estructura resolta amb marcs rígids. Considerada com a aïllada des d’ un punt de vista del foc.
- Coberta a 2 aigües. Pendent del 25% o 14 °. Alçada del triangle del carener o hastial 1.25 m.
- Separació entre pòrtics centrals 6,67 m. I entre pilars testers 5,00 m.
- El sistema d’ estructura, per a les bigues centrals de coberta, serà pòrtic amb cartelles de cant àprox. 0,22 m.
PÒRTICS I PILARS DE LA NAU AGRÍCOLA PREFABRICADA PREU
- Pòrtics centrals amb pilars tipus IPE, i bigues de coberta amb perfils tipus IPE.
- Pilars testers tipus IPE i bigues testeres tipus IPE.
- Alçada lliure al costat dels pilars de pòrtics centrals 3,50 m (només puntualment).
- I Alçada lliure més baixa a les corretges de coberta 3,82 m.
- Alçada central lliure a bigues 4,89 m. Alçada central lliure a les corretges de coberta 5,07 m. (Totes mesures aproximades)
- Coberta amb corretges tipus Z i panell sandvitx de 30 mm. Corretges muntades per sobre de les bigues dels pòrtics.
- S’ ha tingut en compte en el càlcul la càrrega de manteniment de cobertes.
- Alçada del tancament perimetral de xapa grecada 3.97 m. Tancament per l’ exterior dels pilars.
- Plaques d’ ancoratge de l’ estructura de coberta, i les seves garrotes o perns, inclosos en l’ acer de l’ estructura.
- Fonamentació amb solera necessàriament. Tensió admissible del terreny inicialment considerada 1,5 kg/cm².
- Tot el càlcul de l’ estructura es realitza complint rigorosament amb el CTE.- Codi Tècnic de l’ Edificació espanyol, així com amb els EC.- Eurocodigos, i per a la fonamentació amb l’ EHE.- Instrucció de Formigó Estructural d’ Espanya.
