DETALLS CONSTRUCTIUS FORJAT UNIDIRECCIONAL MURS I FORJATS FARLAP I TERMACOL A SANTA COLOMA DE QUERALT (TARRAGONA)

Detall constructiu forjat unidireccional:

MUR SOTERRANI: Plaques de Mur Prefabricat de 0.30 x 1: 20 x 3,50.
Plaques armades TERMACOL 3 + 21 per a forjat de 29 cm de gruix. 871,47 m ²
PLAQUES GARATGE: Plaques pretensades FARLAP II F-22-2 per a forjat de 30 cm. 212,90 m ²
PLAQUES JARDÍ: Plaques pretensades FARLAP II F-22-6 per a forjat de 30 cm. 71,14 m ²

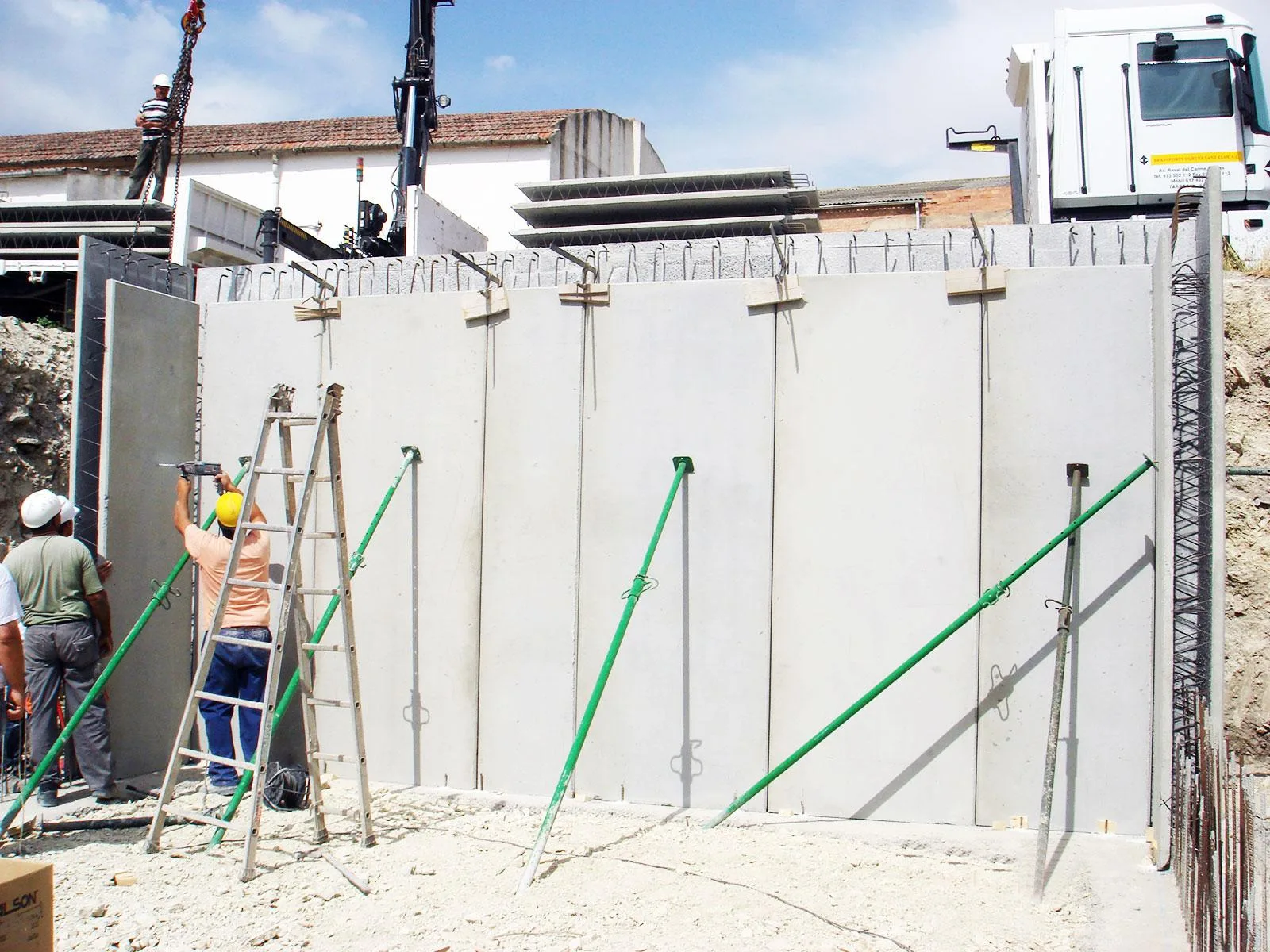

Mur prefabricat, constituït per dues llasses de 5 cm paral·, els gruixos del mur estan en funció de les càrregues i longituds descrites a continuació.
Amb bisell exterior o juntes cada 1.2 m verticalment. Formigó HA-25 a les cares del prefabricat, acer B-500-S, a l’ interior del prefabricat.
En el cas de realitzar el càlcul de fonamentació i mur pel departament tècnic de FORPOL ESTRUCTURAS, S.L. aquest s’ ajustarà a la norma EHE, EFHE, Euro codi, NT d’ estructures i bibliografia del professor J. Calavera.
Tolerància en qualsevol de les dimensions de les plaques + – 2 cm. Detall constructiu forjat unidireccional

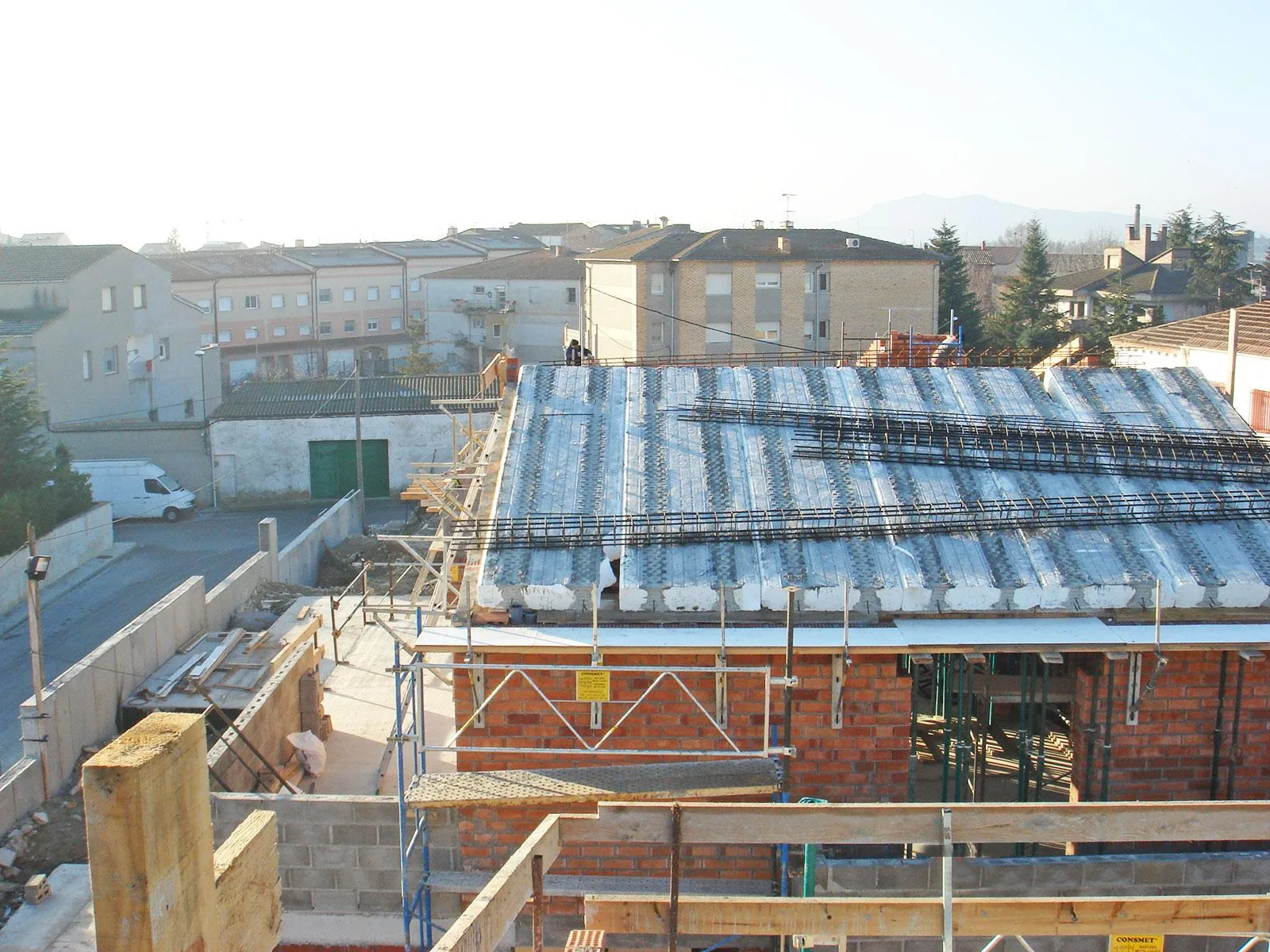

Placa autoportant per a sostre calculada en funció de les càrregues i longituds descrites a continuació.
Es compon duna llosa inferior de 4cm quatre nervis pretesats amb revoltó de poliestirè incloses entre els nervis.
Formigó HP-45/P/12/IIa resistència característica 45 N/mm2, acer pretensat I 1860 C E1 de resistència característica 1.658 N/mm2. (Que s’han de complementar amb la col·locació de negatius segons plànol d’execució i una xapa de formigó H-25 / B / 16 / IIa de 5 cm.
De gruix amb la seva malla de repartiment a càrrec de la propietat .) plaques posades en obra sobre camió. Tolerància dimensional de les plaques ± 2cm.

Placa autoportant per a sostre calculada en funció de les càrregues i longituds descrites a continuació.
Composta de dos nervis de formigó armat de doble T, amb un entre eix de 60 cm, units mitjançant panells de poliestirè expandit continu (sense pont tèrmic).
Formigó HA-25 / P / 16IIa resistència característica 25 N / mm2. Acer B-500S de resistència característica 500 N / mm2. (Que s’han de complementar amb la col·locació de negatius segons plànol d’execució i una xapa de formigó H250 de 5 cm de gruix amb la seva malla de repartiment a càrrec de la propietat.).
Plaques posades en obra sobre camió .tolerància dimensional de les plaques + – 2 cm.

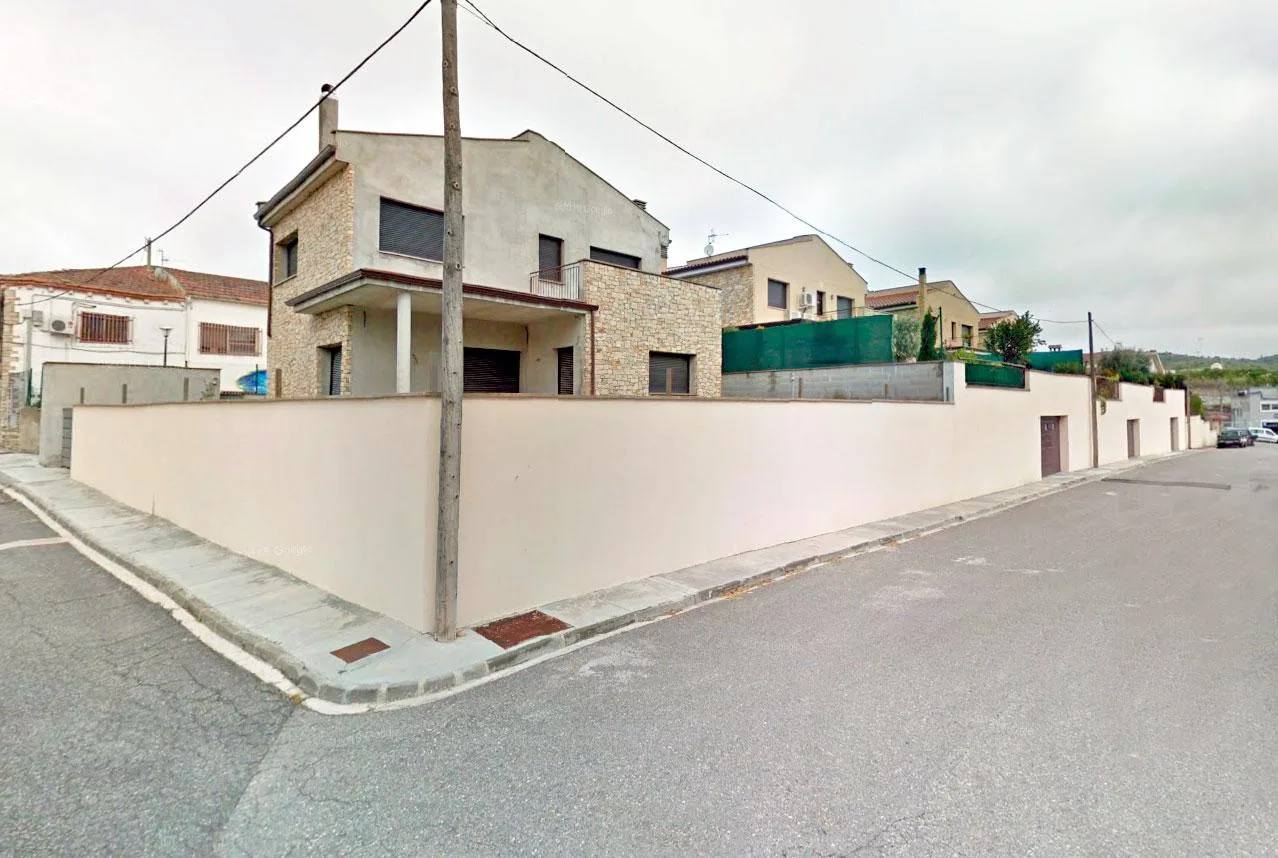

4 HABITATGES UNIFAMILIARS AÏLLATS
Adreça: C/ Pompeu Fabra – 43420 Santa Coloma de Queralt, Tarragona
