Cerxes d’ acer

• Acer laminat de bigues, pilars, i corretges coberta, soldat, + plaques d’ ancoratge, per a 423,0 m ² nau
• Coberta de xapa prelacada de 0,6 mm de gruix de xapa i 40 mm de greca, 416,2 m ²
• Lluernaris en faldons de façana de policarbonat compacte, 52,4 m ²

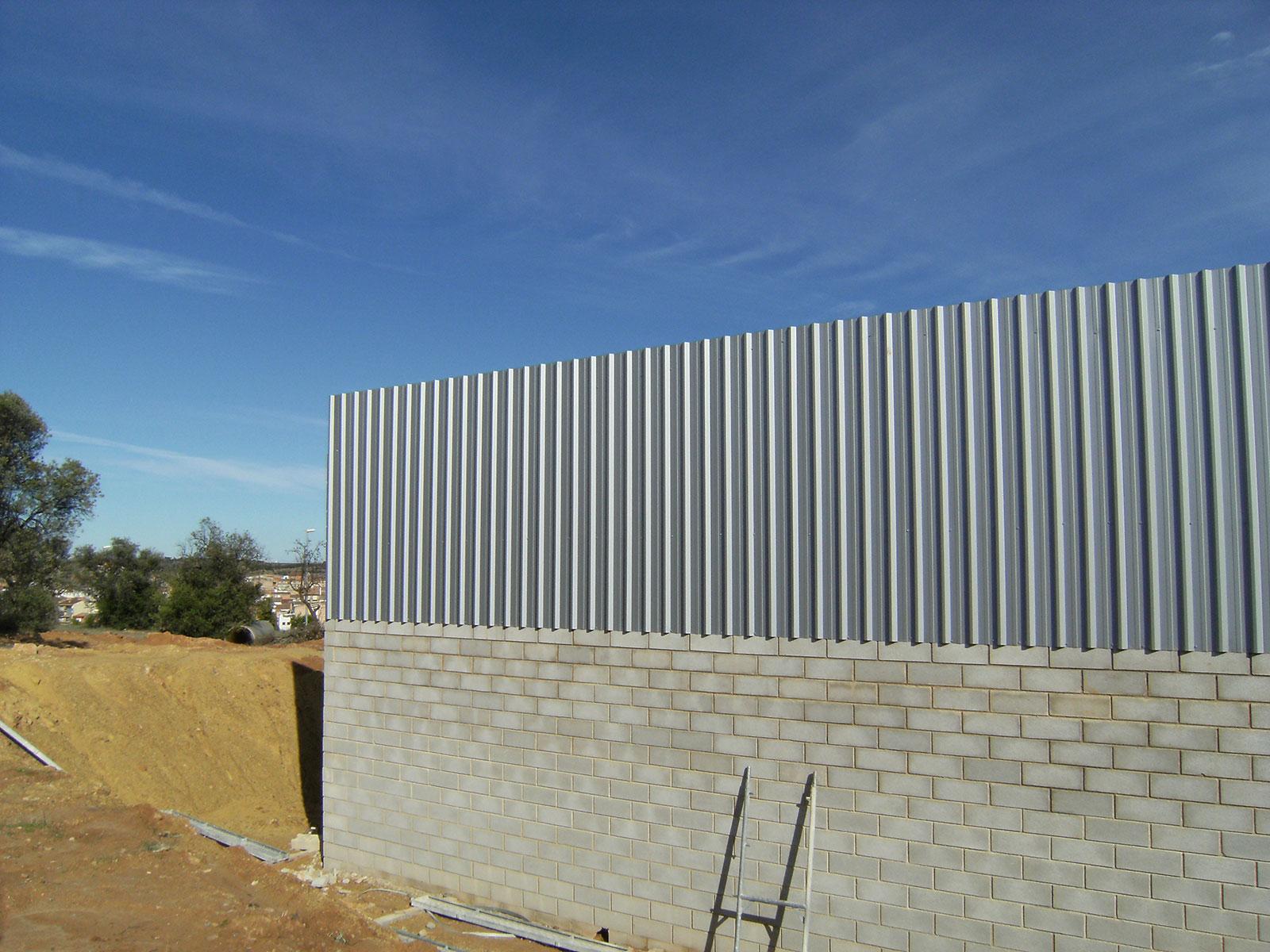

• Tancament de faldó de xapa grecada prelacada de 0,6 mm, 107,0 m ²
• Corretges laterals galvanitzades de façana per tancament de xapa, per a 423,0 m ² nau
• Rematada xapa pleg. 0,6 mm en careners, amb 60 cm de desenvolupament màx., 29,7 ml
• I Rematada xapa pleg. 0,6 mm a la vora de coberta amb hastials, amb 60 cm desarr.màx., 27,5 ml
• I Rematada xapa pleg. 0,6 mm interior, entre coberta i tancament. 40 cm desenvolupament màx., 57,1 ml
• I Rematada xapa pleg. 0,6 mm en coronació de tancament de façana. 60 cm desenvolupament màx., 86,7 ml
• I Rematada xapa pleg. 0,6 mm a vora inferior de faldó, amb 20 cm desenvolupament màx., 57,1 ml
• Rematada xapa pleg. 0,6 mm en cantonades de façanes, amb 60 cm desarr.màx., 12,6 ml
• Canaló de xapa simple amb boques per a baixants. 80 cm de desenvolupament màxim., 59,3 ml

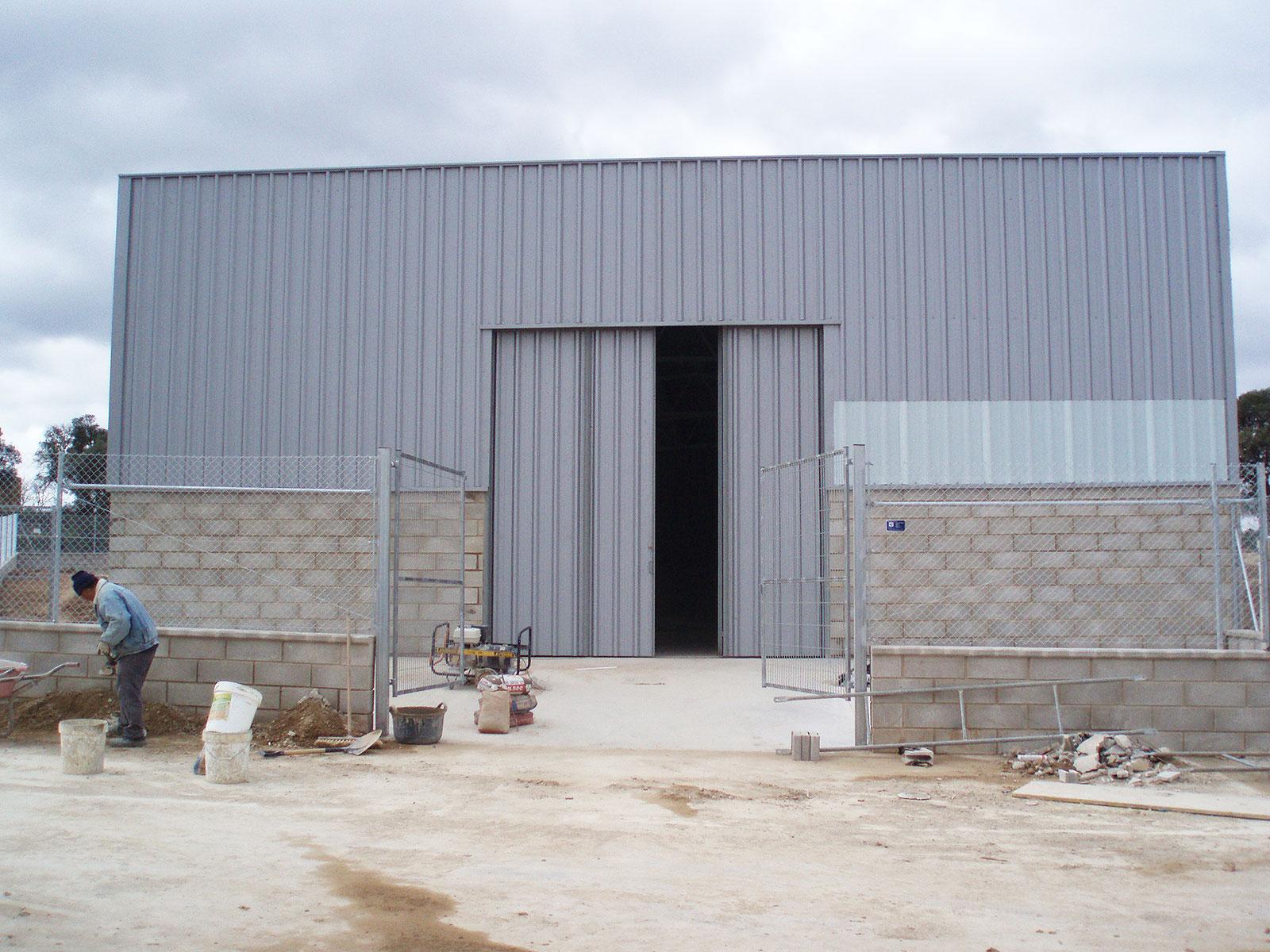

• 1 porta corredissa manual de 4×4 m ², 16,0 m ²
• Plànols i memòria d’estructura visats per col·legi professional per als 423,0 m² nau

• Dimensions exteriors: Ample 14,1 m. Llarg 30 m. Alt 5,52 m.
• Localitat Batea. Alçada topogràfica 367 m. Zona climàtica 2. Càrrega de neu 59 kg/m².
• Nau tancada, situada en zona eòlica B, i amb grau d’ aspror de l’ entorn tipus 3 que es correspon amb zona rural accidentada amb alguns obstacles aïllats com arbres o alguns edificis.
• Estructura aporticada, situada en zona no sísmica.
• Coberta a 2 aigües. Pendent del 10% o 5,7 °. Alçada del triangle del carener o hastials 0,68 m.
• Separació entre pòrtics centrals 7,41 m, i entre pilars testers 4,56 m.

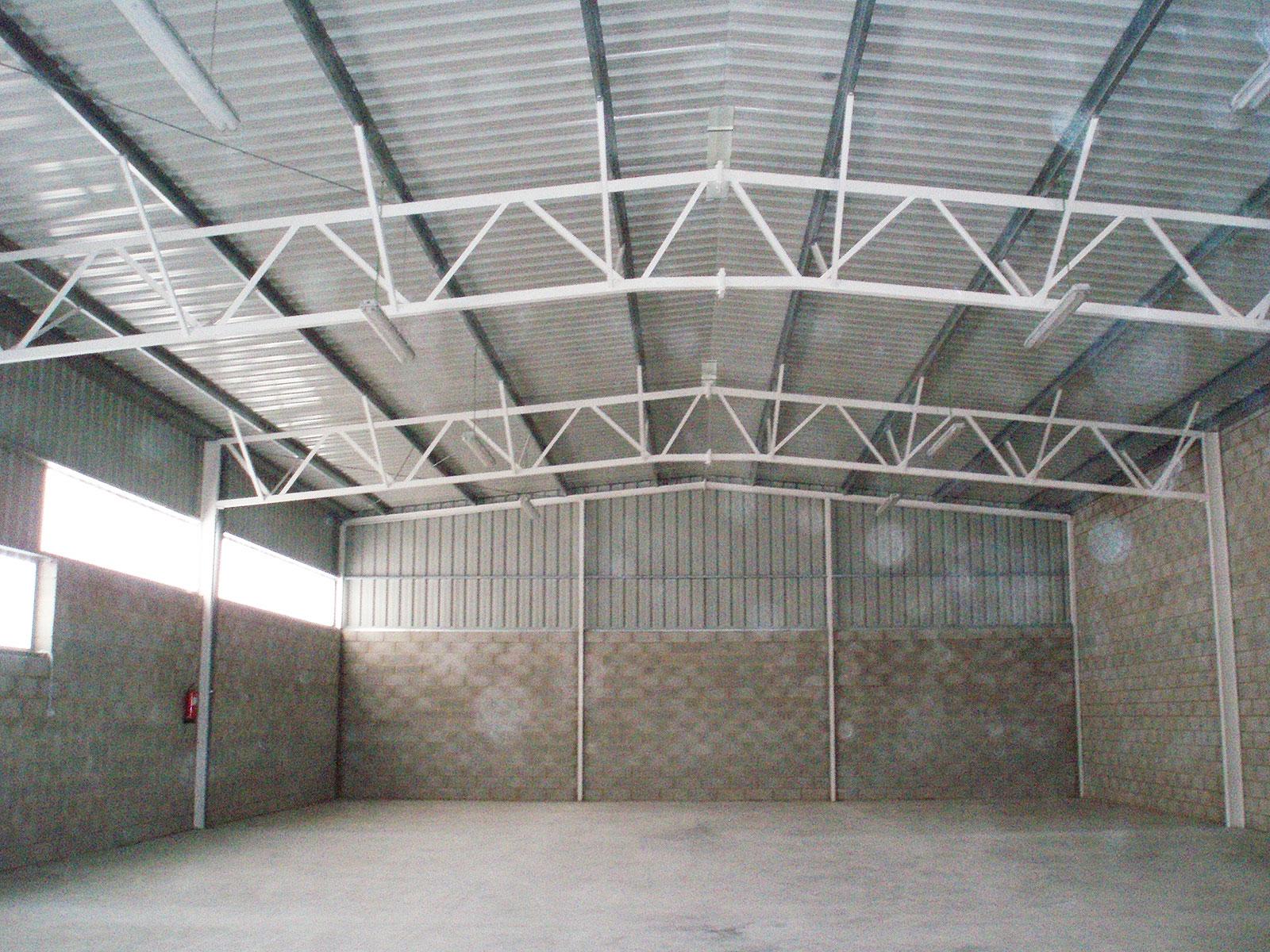

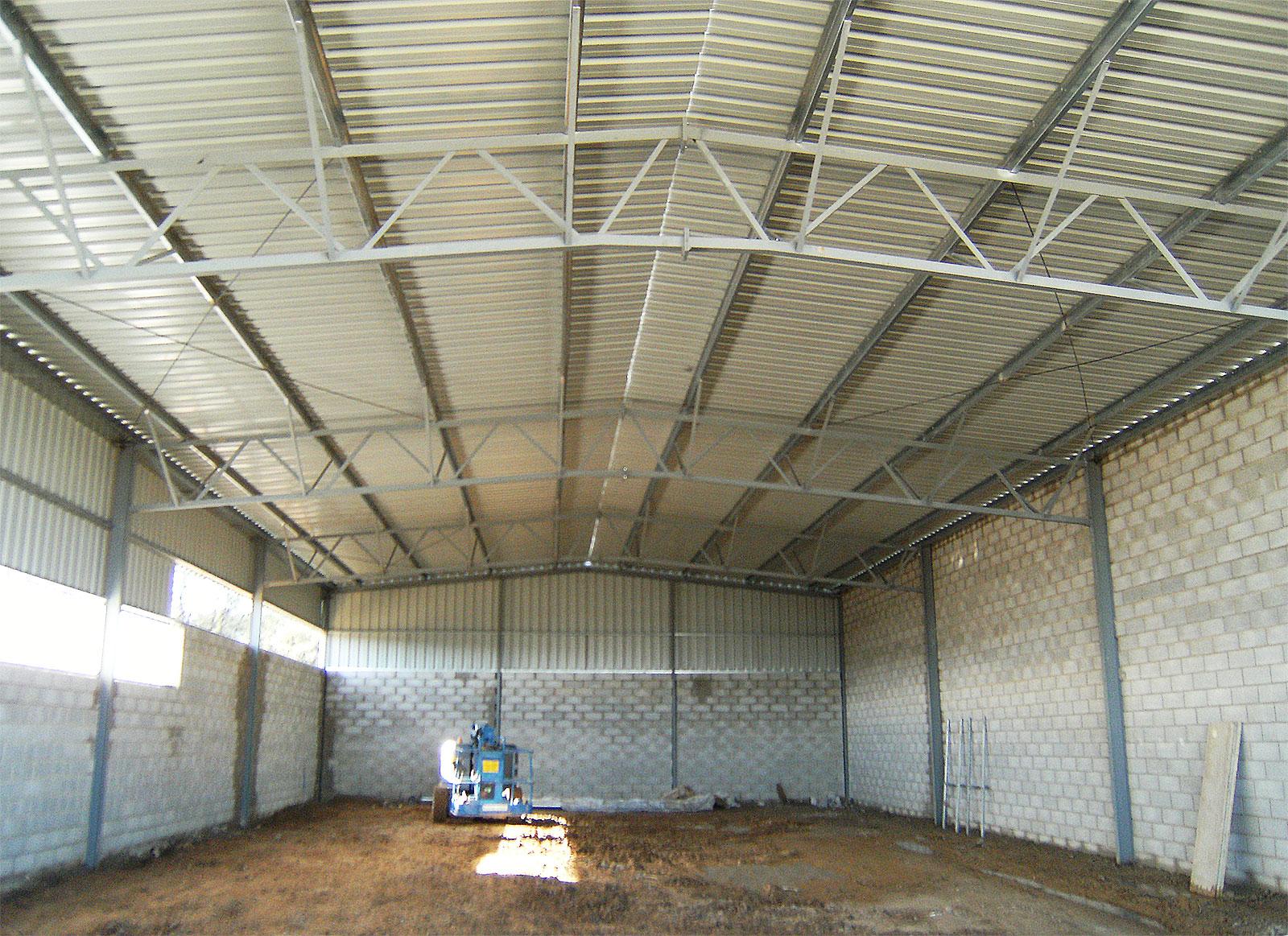

• El sistema d’ estructura, per a les bigues centrals de coberta, serà gelosia de cant 0,94 m.
• Pòrtics centrals amb pilars tipus IPE, i gelosies amb perfils en L.
• Pilars testers tipus IPE i bigues testeres tipus IPE.
• Alçada lliure al costat dels pilars de pòrtics centrals 4,41 m com en projecte. Alçada central lliure a bigues 5,09 m com en projecte.
• Coberta amb corretges tipus Z i xapa grecada de 40 mm. Alçada central lliure màxima a corretges 6,03 m.
• S’ ha tingut en compte la càrrega de manteniment de cobertes.
• Plaques d’ ancoratge de fonamentació i les seves garrotes incloses en l’ acer de l’ estructura.
• Fonamentació amb bigues d’ lligat perimetrals per a suport de fàbrica de blocs i panell prefabricat.
• Tensió admissible del terreny considerada 1,5 kg/cm².
• Tot el càlcul de l’ estructura es realitzarà complint rigorosament amb el CTE.- Codi Tècnic de l’ Edificació i per a la fonamentació amb l’ EHE.- Instrucció de Formigó Estructural.

NAU INDUSTRIAL AMB CERXES D’ ACER
