PRECIO NAVE PREFABRICADA

PRECIO NAVE PREFABRICADA, MASQUEFA (BARCELONA)

Ejecución de ESTRUCTURA METÁLICA laminada soldada, precio nave prefabricada industrial.

ESTRUCTURA, CERRAMIENTOS y CUBIERTA.

Precio nave prefabricada CONTACTO

  • Acero laminado de vigas, pilares, correas cub. y fachadas, soldado, +placas anclaje,
  • Panel de cubierta SW, 30 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm,
  • Lucernarios de cubierta de policarbonato celular de 30 mm (8 % de cubierta de la nave),
  • Cerramiento de hastiales de panel SW, 35 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm,
  • Cerramiento lateral SW, 35 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm,
  • Remate de cumbrero con chapa plegada de 0,6 mm y 62 cm de desarrollo máx. y silicona,
  • Además remate de cubierta con hastiales, con chapa plegada de 0,6 mm y 62 cm desarr.máx.,
  • Y remate de esquinas de fachadas, con chapa plegada de 0,6 mm y 62 cm desarr.máx.,
  • Canalón de chapa simple con bocas para bajantes. 80 cm de desarrollo máximo.,
  • Planos y memoria de estructura visados por colegio profesional. (Precio nave prefabricada)

Hipótesis consideradas Ejecución de ESTRUCTURA METÁLICA. nave prefabricada

  • Dimensiones exteriores: Ancho 14 m. Largo 32,2 m. Altura de cubierta (a cara ext.pilar) 5 m.
  • Localidad Masquefa. Altura topográfica 258 m. Zona climática 2. Carga de nieve 54 kg/m².
  • Nave abierta por algunas fachadas, situada en zona eólica C, y con grado de aspereza del entorno tipo 4 que se corresponde con zona urbana, industrial o forestal.
  • Estructura resuelta con marcos rígidos, y teniéndose en cuenta en el cálculo que está situada en zona SÍSMICA. Considerada como aislada desde un punto de vista del fuego.
  • Cubierta a 1 agua. Pendiente del 10% ó 5,7°. Altura del triángulo del cumbrero o hastial 1,33 m.
  • Separación entre pórticos centrales 6,34 m. Y entre pilares testeros 4,44 m.

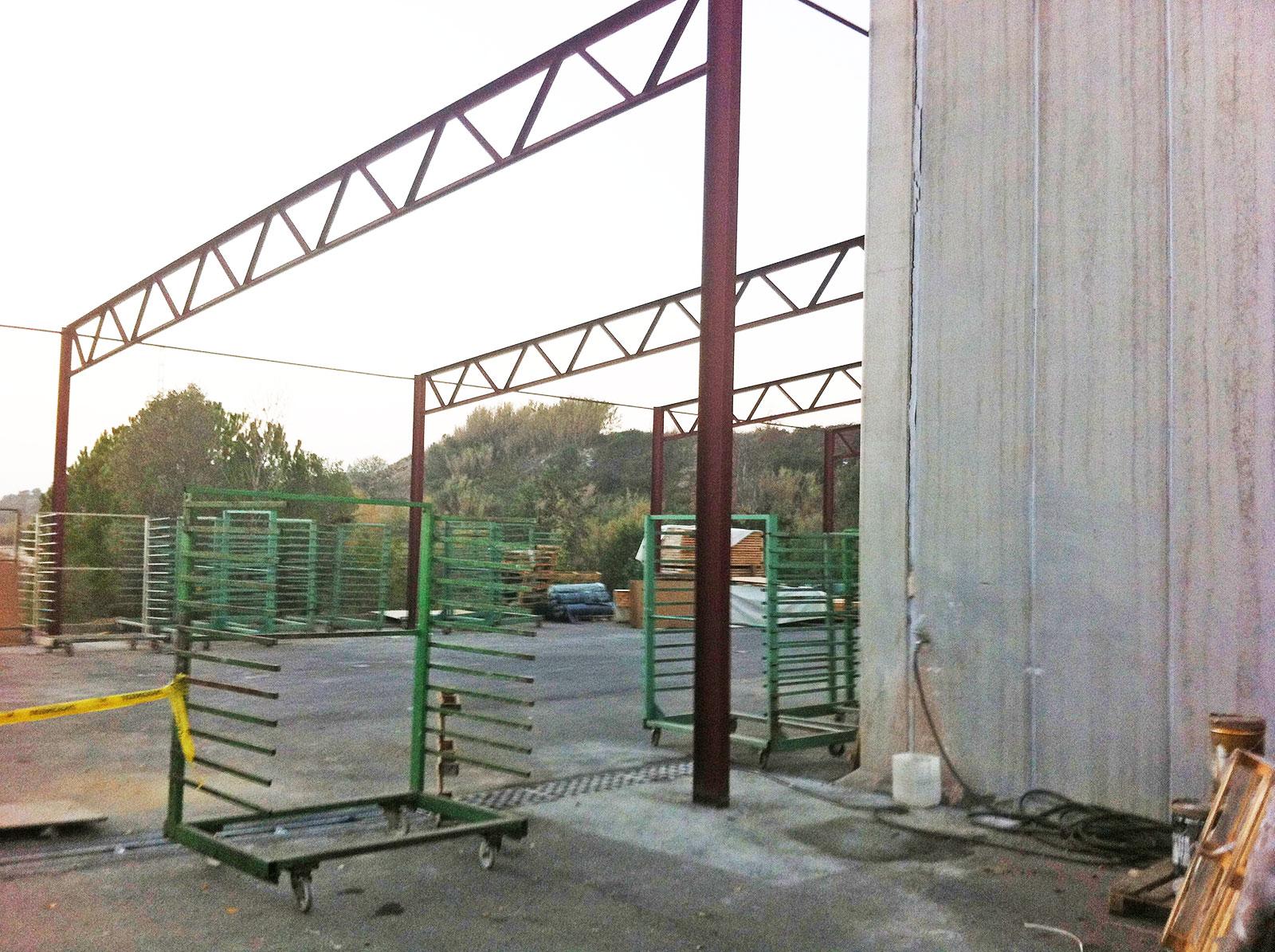

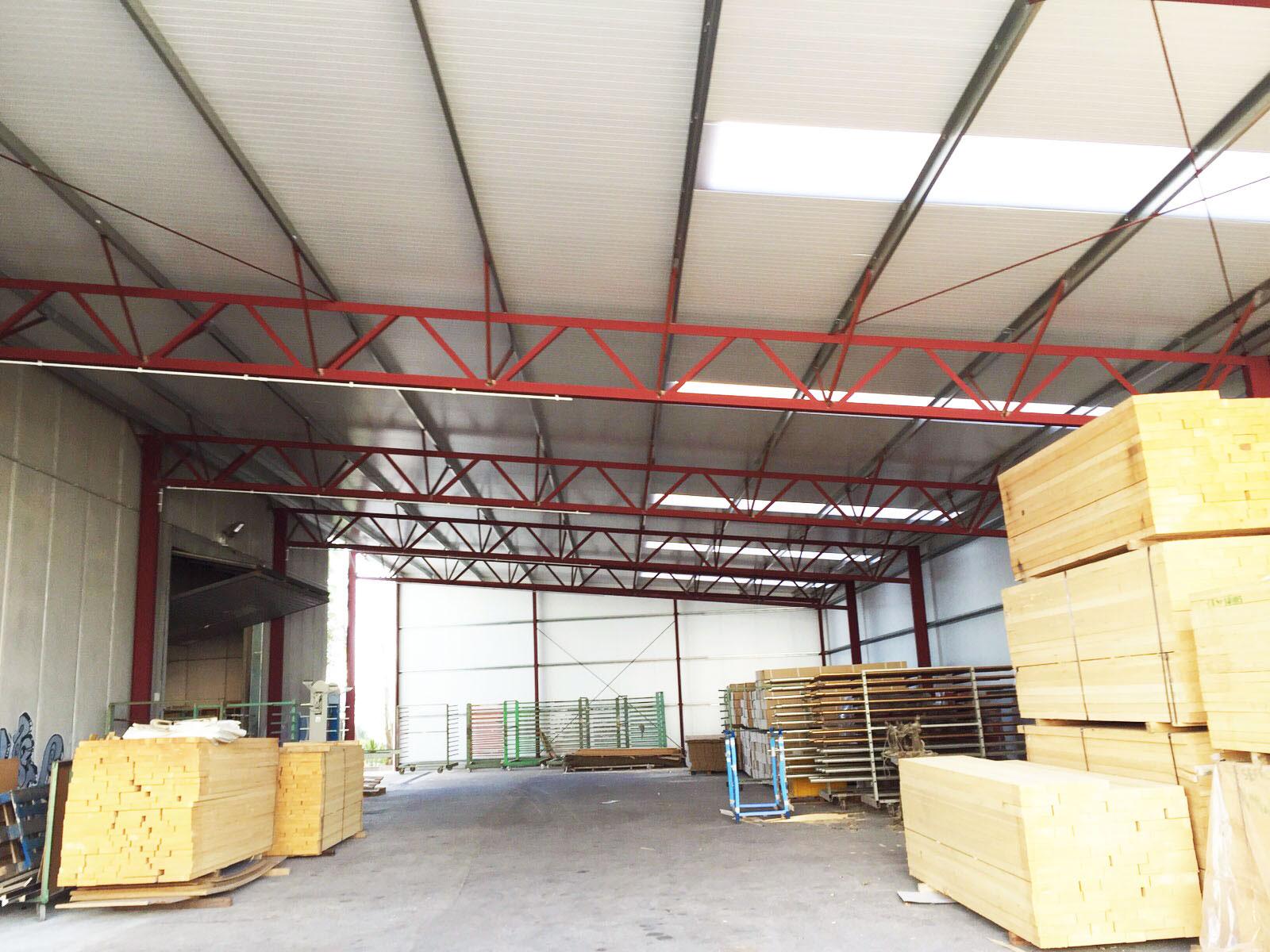

  • El sistema de estructura, para las vigas centrales de cubierta, será celosía de canto 0,8 m.
  • Pórticos centrales con pilares tipo IPE, y celosías con perfiles tipo L.
  • Pilares testeros tipo IPE y vigas testeras tipo IPE.

Alturas Precio nave prefabricada

  • Altura libre junto a los pilares de pórticos centrales 4,08 m (sólo puntualmente).
  • Además altura libre a correas de la nave 4,88 m. Altura más alta libre a celosías 5,33 m.
  • Y altura más alta libre a correas 6,21 m. (Todas aprox.)
  • Cubierta con correas tipo Z y panel sándwich de 30 mm. Precio nave prefabricada
  • Correas montadas por encima de las vigas de los pórticos. Se ha tenido en cuenta en el cálculo la carga de mantenimiento de cubiertas.
  • Altura del cerramiento perimetral 5,02 m. Cerramiento montado por el exterior de los pilares.
  • Placas de anclaje de la estructura de cubierta y sus garrotas incluidas en el acero de la estructura. Precio nave prefabricada
  • Cimentación y suelo sin cubrir con solera, directamente la tierra o el asfalto. Tensión admisible del terreno inicialmente considerada 1,5 kg/cm².
  • Todo el cálculo de la estructura se realiza cumpliendo rigurosamente el Código Técnico de la Edificación (CTE), así como con los EC.-Eurocódigos, y para la cimentación con la EHE.-Instrucción de Hormigón Estructural.
  • Se tuvo en cuenta la norma NCSR.- Norma de construcción sismorresistente, al estar en zona sísmica. Precio nave prefabricada



Dirección: C/ Pedrosa, Polígono industrial Pedrosa, Masquefa, Barcelona.
Francisco Llop S.A., es una compañía cuya actividad es la fabricación en serie piezas carpintería, parquet y estructura de madera para la construcción.
